2.15 Применение систем неэлектрического взрывания

В рудниках, где допущено применение непредохранительныхвзрывчатых веществ II класса, для инициирования боевиков зарядов взрывчатого вещества разрешено применение систем неэлектрического взрыванияна основе ударно-волновых трубок.

В основе системы неэлектрического взрывания лежит полый пластмассовый (полиэтиленовый) шнур-волновод диаметром 3-4 мм, внутренняяповерхность которого покрыта взрывчатым реагирующим веществом (массавзрывчатой смеси 15-30 мг на каждый метр длины) для подпитывания ударной волны со скоростью около 2000 м/с. Эта ударная волна обладает достаточной энергией для инициирования первичного взрывчатого вещества илиэлемента замедления в капсюле-детонаторе. Так как реакция происходитвнутри шнура, она не дает взрывного эффекта и является просто проводниковым сигналом.

В настоящее время к постоянному применению в Российской Федерации Госгортехнадзором допущены следующие системы:

− система неэлектрического инициирования «Нонель GT/T» (Швеция,«Дино-Нобель;

− неэлектрическая система взрывания повышенной безопасности СИНВ-Ш (Россия;

− система неэлектрического инициирования «Эдилин» (Россия,

Система «Нонель GT/T» предназначена для ведения взрывных работна шахтах, не опасных по газу и пыли при температуре окружающей средыдо + 50°С (шнур Нонель HD) или + 65°С (шнур Нонель HТ). Стандартныйкомплект состоит из стартера «Нонель», соединений UB0, инициирующих

устройств для связок шнуров «Нонель» и капсюлей-детонаторов с пиротехнической композицией в элементах замедления, запрессованных непосредственно в гильзу. Самый короткий интервал замедления – 100 мс. «НонельGT/T» имеет 25 различных номеров интервалов. Соединение UB0 снабжено промежуточным мини-детонатором, мощность которого около 1/3 мощности обычного капсюля-детонатора, и шнурами длиной 2,4 и 4,8 м. Соединительный блок предназначен для подсоединения до восьми шнуров-волноводов к промежуточному капсюлю-детонатору,механической защиты промежуточного капсюля-детонатора и торможенияосколков алюминия от промежуточного капсюля-детонатора.

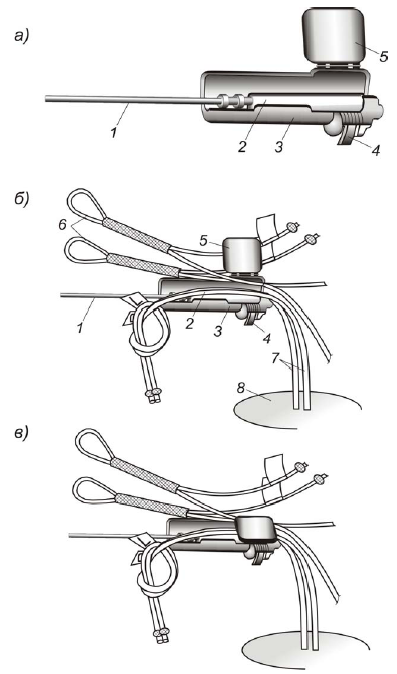

Рисунок7 - Соединительный блок и последовательность его монтажа в системе НОНЕЛЬ:

а) – общий вид соединительного блока; б) – подключение шнуров-волноводов к соединительному блоку; в) – соединительный блок в зборе с четырьмя шнурами-волноводами; 1 – шнур-волновод; 2 – неэлектрический капсюль-детонатор; 3 – соединительный блок; 4 – заслонка; 5 – крышка; 6 – выводные шнуры для подключения к скважинным зарядам; 7 – внутрискважинный шнур "НОНЕЛЬ" для замедленного взрывания зарячдовВВ; 8 – скважина.

Таблица 20 - Интервалы замедления капсюлей-детонаторов системы «Нонель GT/T»

Номер интервала	Замедление, мс	Интервал, мс	Стандартная длина шнура, м
0	25	–	6,0 и 7,8
1-12	100-1200	100
14, 16, 18, 20	1400-2000	200
25, 30, 35, 40, 45	2500-6000	500
50, 55, 60

Стартер «Нонель» сконструирован так же, как соединение UB0. В ассортименте имеются шнуры длиной 50 и 100 м на катушках. По желанию заказчика стартер поставляется со шнуром длиной 30 м.

Устройство для связок состоит из двойной петли детонирующегошнура E-cord, вмонтированного в соединительный блок UB0 со шнуромстандартной длины 6,0 м. По заказу блок также поставляется со шнуром длиной 4,8 м.

Простейший метод монтажа комплекта – соединение связками. Шнуры детонаторов выходящие не менее чем на 2,0 м из шпуров собираются всвязки до 20 шнуров в каждой. Связку следует обвязать изолентой в двухместах, на расстоянии около 0,3 м друг от друга. На отрезке между шпуром ипервой обвязкой шнуры должны быть крепко натянуты. Каждая связка шнуров затем продевается в двойную петлю детонирующего шнура устройствадля связок. Петлю следует крепко затянуть на расстоянии 0,2 м от изоляционной ленты со стороны породы. Шнуры устройств для связок подсоединяются затем к соединению UB0, стартеру или другому устройству для связок,

шнур которого растянут и закреплен в нескольких метрах от забоя.

Инициирование комплекта «Нонель GT/T» осуществляется от ручнойвзрывной машинки HN1 или дистанционной пневматической взрывной машинки PN1, оснащенных воспламенителями типа «ShotsellPrimer №20», илипри помощи электродетонаторов. Если для инициирования применяется

электродетонатор, его следует подключить только после того, как вся система будет полностью подготовлена для инициирования, поместить в нескольких метрах от комплекта и прикрыть.

При инициировании неэлектрических систем инициирования электродетонаторами последние должны располагаться кумулятивной выемкой всторону распространения взрывного импульса.

Система СИНВ-Ш состоит из трубок-волноводов аналогичных соединению UB0 (длиной 2, 4, 7, 10 и 16 м) и капсюлей-детонаторов. Устройство имеет 30 интервалов замедления в диапазоне от 0 до 10000 мс.

Монтаж комплекта производится при помощи блоков, к которым подсоединяются капсюли-детонаторы и трубки-волноводы. Инициированиеосуществляется при помощи электродетонаторов. Когда ударная волна поподводящему шнуру достигает соединительного блока, промежуточный ми-

ни-детонатор детонирует и в свою очередь инициирует шнуры детонаторовили следующий соединительный блок, в котором все повторяется.

С 2011 года Система СИНВ-Шзаменено на устройство инициирующее с замедлением ИСКРА (инструкцию по применению см. ПРИЛОЖЕНИЕ В).
