2.3 Будова вимірювальних трансформаторів

Вимірювальні трансформатори використовуються для вмикання вимірювальних приладів і реле в кола високої напруги. Вимірювальні трансформатори є понижувальними. Тому вони дозволяють використовувати звичайні прилади для вимірювання великих напруг, струмів, потужностей і при цьому підвищують безпеку обслуговуючого персоналу.

Первинну обмотку вимірювального трансформатора вмикають у високовольтне коло; до вторинної приєднують прилади і реле.

Трансформатори струму призначенні для вимірювання великих струмів, коли неможливе вмикання приладів безпосередньо на стуми контролюючих кіл.

Вони складаються з замкнутого сердечника і двох обмоток − первинної і вторинної. Вторинну обмотку ізолюють від первинної та заземлюють її з огляду на забезпечення безпеки обслуговуючому персоналу. Кількість витків у первинній і вторинній обмотках повинна бути такою, щоб струм у вторинній обмотці при номінальній і вторинній становив 5А.

Виділяють п’ять класів точності трансформаторів: 0,2; 0,5; 1.0; 3,0; 10. Трансформатори класів 0,5; 1,3 використовують переважно в промислових установках, а класу точності 0,2 − тільки для лабораторних вимірювань.

За конструктивними особливостями трансформатори поділяють на опорні, прохідні, шинні, вбудовані, роз’ємні, втулочні й ін. Вони бувають одно і багато виткові, з однією вторинною обмоткою або декількома з литою і фарфоровою ізоляцією.

Лінійними виводами первинної обмотки є мідні пластини з отворами для болтових з’єднань. Початок і кінець вторинних обмоток з’єднують з зовнішніми колами спеціальними контактними пластинами та гвинтами.

У колах напругою 500В для вимірювання струмів, потужності й обліку енергії використовують котушечні опорні трансформатори струму простої конструкції, які складаються із осердя, на яке намотано первинну і вторинну обмотку.

Трансформатори напруги призначені для живлення котушок напруги електровимірювальних приладів, реле, кіл сигналізації, керування та автоматики.

За конструкцією та принципом роботи вони нагадують силові трансформатори, відрізняючись від них невеликою потужністю (наприклад, потужність найпоширенішого трансформатора НОМ – 10 встановить всього 720ВА).

Трансформатори напруги розрізняють… За кількістю фаз (однофазні та трифазні); обмоток (дво та триобмоточні); класом точності (1 і 3 − в мережах і підстанціях промислових підприємств; 0.5 − для обліку електроенергії); способом охолодження (з масляним і повітряним охолодженням); родом установки (внутрішні та зовнішні.)

Трансформатори напруги знижують високу напругу до 100В, яка живить прилади, кола вторинних пристроїв і релейний захист. Масляний трансформатор напруги НОМ – 6 показано на Рис 7. він складається з бака 4 заповненого масла, осердя 6, обмоток 9 і виводів на кришці бака у вигляді прохідних ізоляторів 1 і 5. Осердя 6 однофазне броньованого типу.

Обмотка високої напруги (ВН) складається з двох послідовно з’єднаних котушок і має 2 електростатичні екрани для захисту від перенапруг. На кришці змонтовані виводи первинної і вторинної обмотки, розміщення проба для доливання масла. На бакові 4 закріплено болт для заземлення трансформатора.

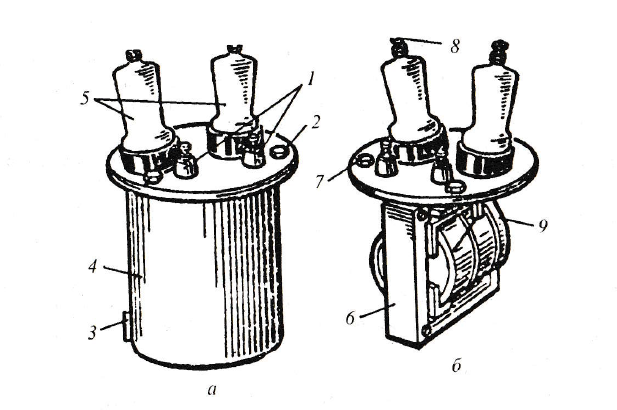

Рис. 7 Трансформатор напруги НОМ.
