6. Крышки подшипниковых узлов
Для горизонтальных цилиндрических редукторов можно использовать либо торцевые, либо врезные крышки подшипниковых узлов. Для вертикальных редукторов с одной плоскостью разъема используют торцевые крышки. Конструкция глухой торцевой крышки приведена на рис. 8. Размеры стальных торцевых крышек даны в табл. 8, где приняты следующие обозначения: dб – диаметр болта крепления крышки; n0 – число отверстий для крепления крышки. Остальные обозначения соответствуют рис. 8.
Таблица 8
Размеры крышек глухих торцевых, мм
D |
dб |
n0 |
d0 |
d1 |
d3 |
d4 |
E |
e1 |
С |
R |
30-62 |
6 |
4 |
7 |
D-1 |
D+2dб |
D+4.5dб |
6 |
8 |
1 |
0.6 |
63-95 |
8 |
4 |
9 |
D-1.5 |
8 |
10 |
1.5 |
0.6 |
||
96-145 |
10 |
6 |
11 |
D-1.5 |
10 |
12 |
2 |
0.6 |
||
150-220 |
12 |
6 |
13 |
D-2 |
12 |
15 |
2 |
0.8 |
Конструкция сквозной торцевой крышки приведена на рис. 9. Размеры стальных крышек даны в табл. 8 и табл. 9. В табл. 9 приняты обозначения в соответствии с рис. 9.

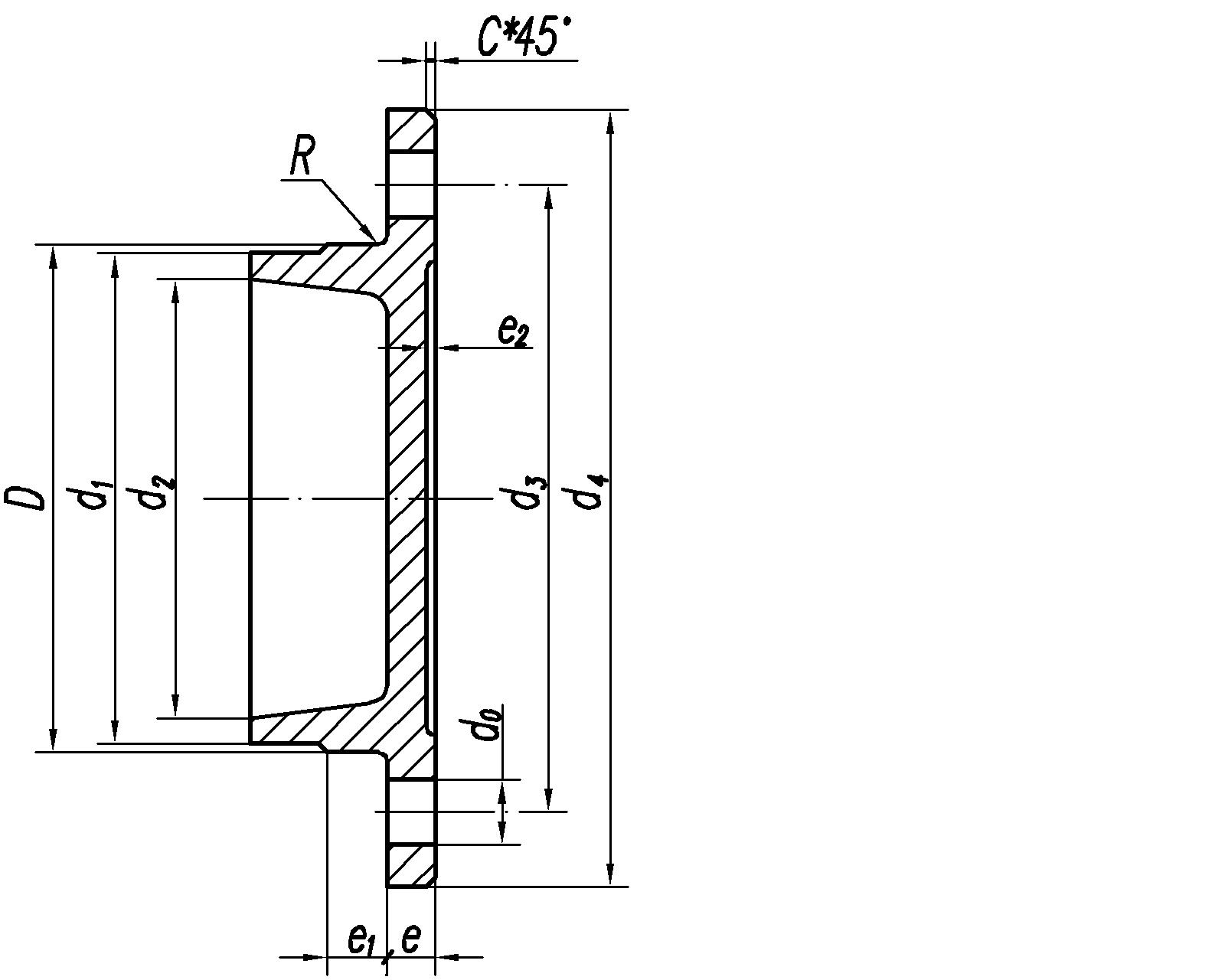

Рис. 8. Крышка глухая торцевая
Параметр e2 на рис. 8 принимают равным 1…2 мм, диаметр d2 = 0,85D.

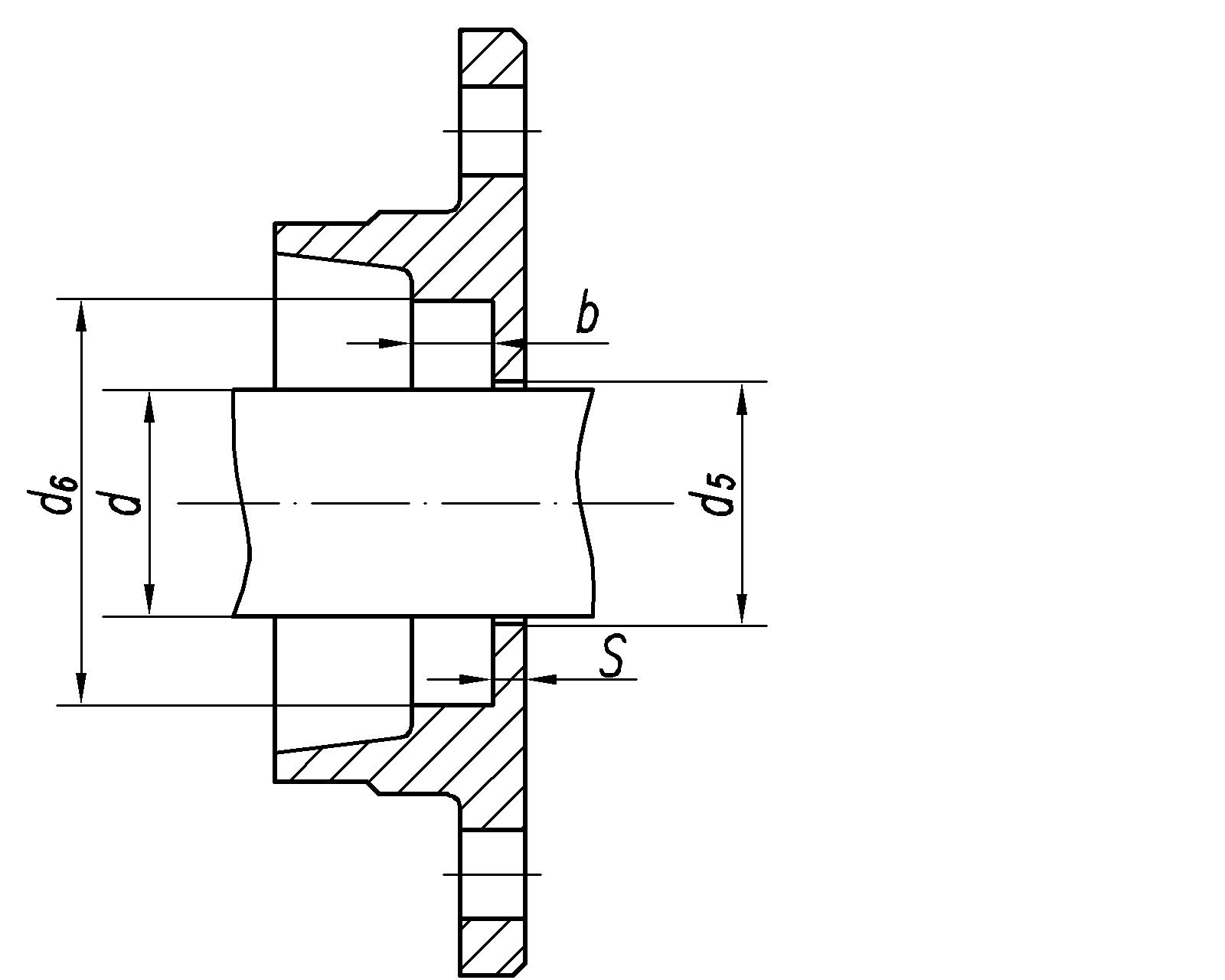

Рис. 9. Крышка сквозная
Конструкция глухой врезной крышки приведена на рис. 10. Размеры врезных крышек даны в табл. 10.
Таблица 9
Размеры крышек сквозных, мм
Диаметр вала d |
d5, мм |
S, мм |
< 30 |
d+1 |
2.5 |
30…60 |
d+1 |
3 |
60…75 |
d+1 |
3.5 |
75…100 |
d+2 |
3.5 |
100…120 |
d+3 |
4 |

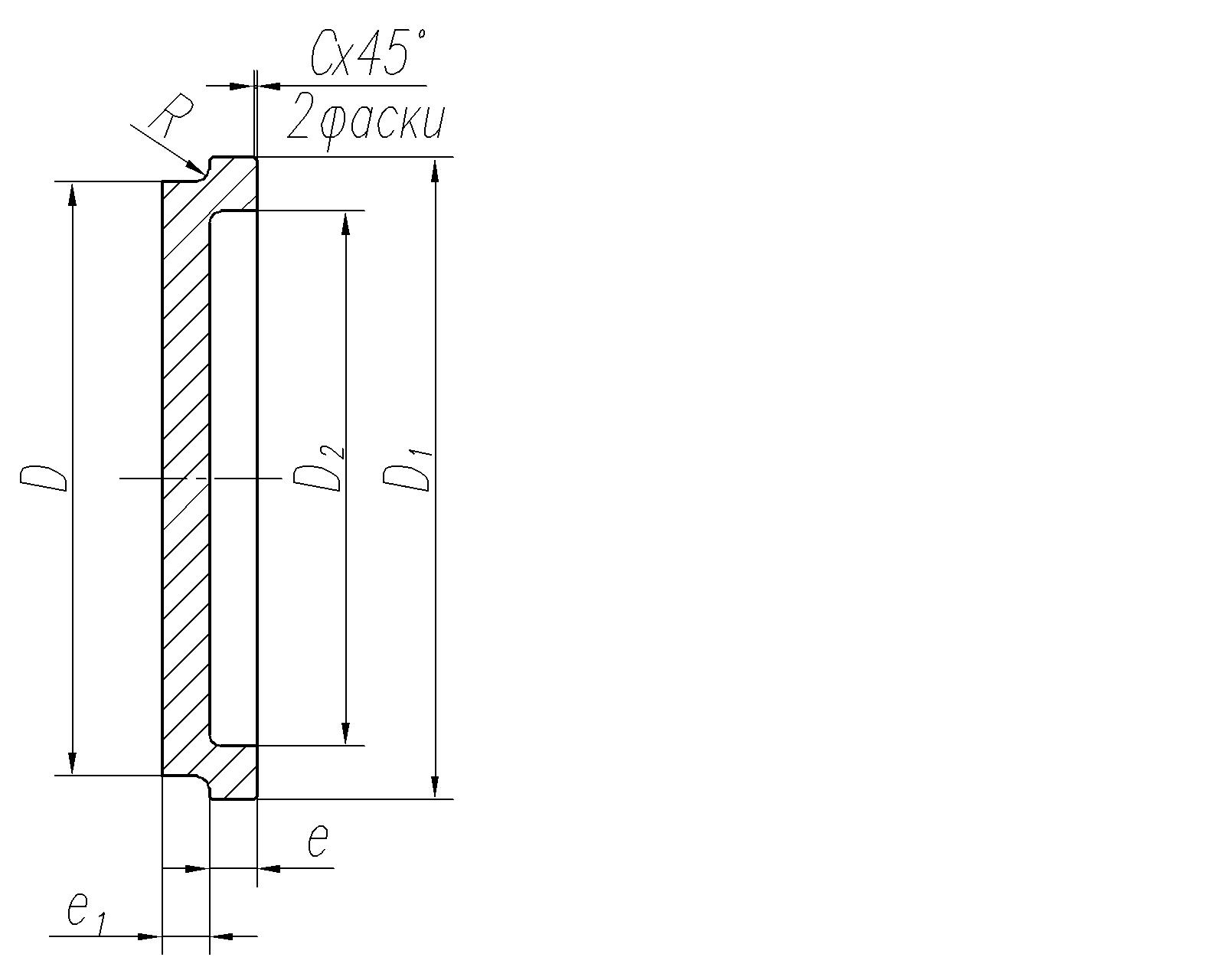

Рис. 10. Крышка глухая врезная
Диаметр d6 равен наружному диаметру манжетного уплотнения d6 = Dy, ширина гнезда b выбирается из условия b by, где by – ширина уплотнения (табл. 11, рис. 11).
7. Шпонки призматические
Размеры призматических шпонок и пазов для них приведены в табл. 12, где приняты следующие обозначения: t1 – глубина шпоночного паза на валу; t2 - глубина шпоночного паза в ступице (рис. 12). В указанных в табл. 12 диапазонах длину шпонки следует выбирать из ряда: 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100 110 125 150 160 180 200 220 250 280 320 360 400 450. Рекомендуются следующие допуски на ширину шпоночного паза: для вала N9; для ступицы Js9 (см. рис. 12). Допуск на глубину шпоночного паза +0,2, на длину шпоночного паза – Н15. На валу глубину шпоночного паза задают либо размером t1, либо размером d – t1, в ступице – размером d + t2.
Таблица 10
Размеры крышек глухих врезных, мм
D |
D1 |
D2 |
e |
e1 |
C |
R |
30…60 65…80 85…100 105…140 150…200 |
D+e |
(0,8…0,9)D |
5 5 6 8 10 |
e1≥e |
0,5 0,5 0,5 1,0 1,0 |
1,0 1,0 1,0 2,0 2,5 |

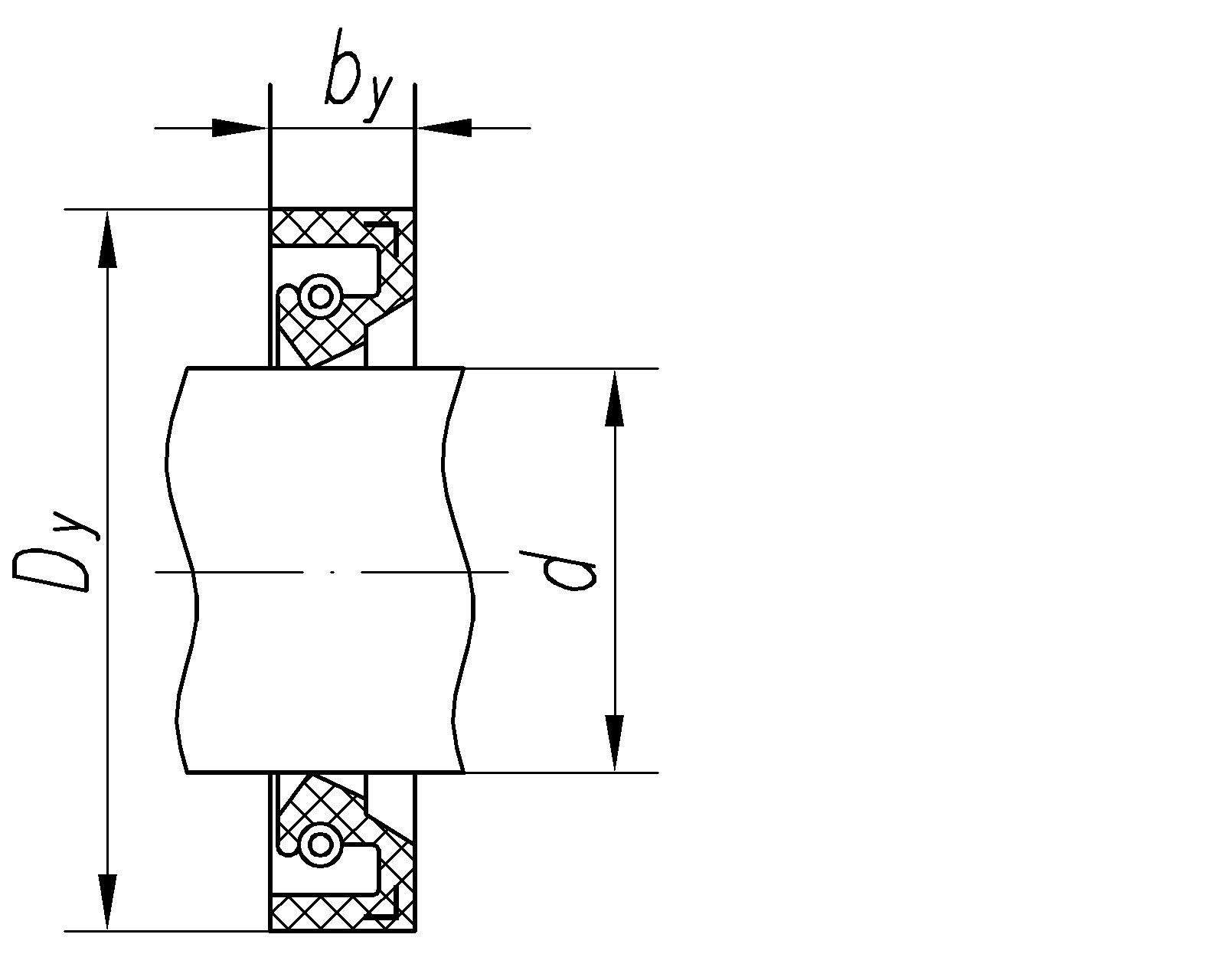

Рис. 11. Конструкция манжеты типа I (без пыльника)
Таблица 11
Манжеты резиновые армированные по ГОСТ 8752-79
d, мм |
Dy, мм |
by, мм |
d, мм |
Dy, мм |
by, мм |
20 24 25 28 30 32 35 38 40 42 45 48 |
35 37 38 40 42 40 42 45 45 47 50 45 47 50 52 45 50 58 47 50 55 58 55 58 60 62 55 58 60 62 62 65 68 62 65 70 65 70 72 |
8 10 10 8 10 10 10 10 10 10 10 10 10 10 |
50 55 60 65 70 75 80 85 90 95 100 110 |
70 72 75 80 75 80 82 80 82 85 90 95 95 100 100 102 105 110 120 125 125 135 |
10 12 10 12 10 10 10 10 10 12 12 12 12 12 |
Таблица 12
Размеры шпонок призматических и пазов по ГОСТ 23360-78
Диаметр вала d, мм |
Сечение шпонки |
Глубина паза, мм |
Длина шпонок, мм |
Наибольший радиус R, мм |
||
b, мм |
h, мм |
t1 |
t2 |
|||
Св.12 до 17 Св.17 до 22 Св.22 до 30 Св.30 до 38 Св.38 до 44 Св.44 до 50 Св.50 до 58 Св.58 до 65 Св.65 до 75 Св.75 до 85 Св.85 до 95 Св.95 до 110 Св.110 до 130 Св.130 до 150 Св.150 до 170 Св.170 до 200 |
5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 |
5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 |
3 3.5 4 5 5 5.5 6 7 7.5 9 9 10 11 12 13 15 |
2.3 2.8 3.3 3.3 3.3 3.8 4.3 4.4 4.9 5.4 5.4 6.4 7.4 8.4 9.4 10.4 |
10…56 14…70 18…90 22…110 28…140 36…160 45…180 50…200 56…220 63…250 70…280 80…320 90…360 100…400 100…400 110…450 |
0.25
|
0.4 |
||||||
0.6 |
||||||
1.0 |
||||||

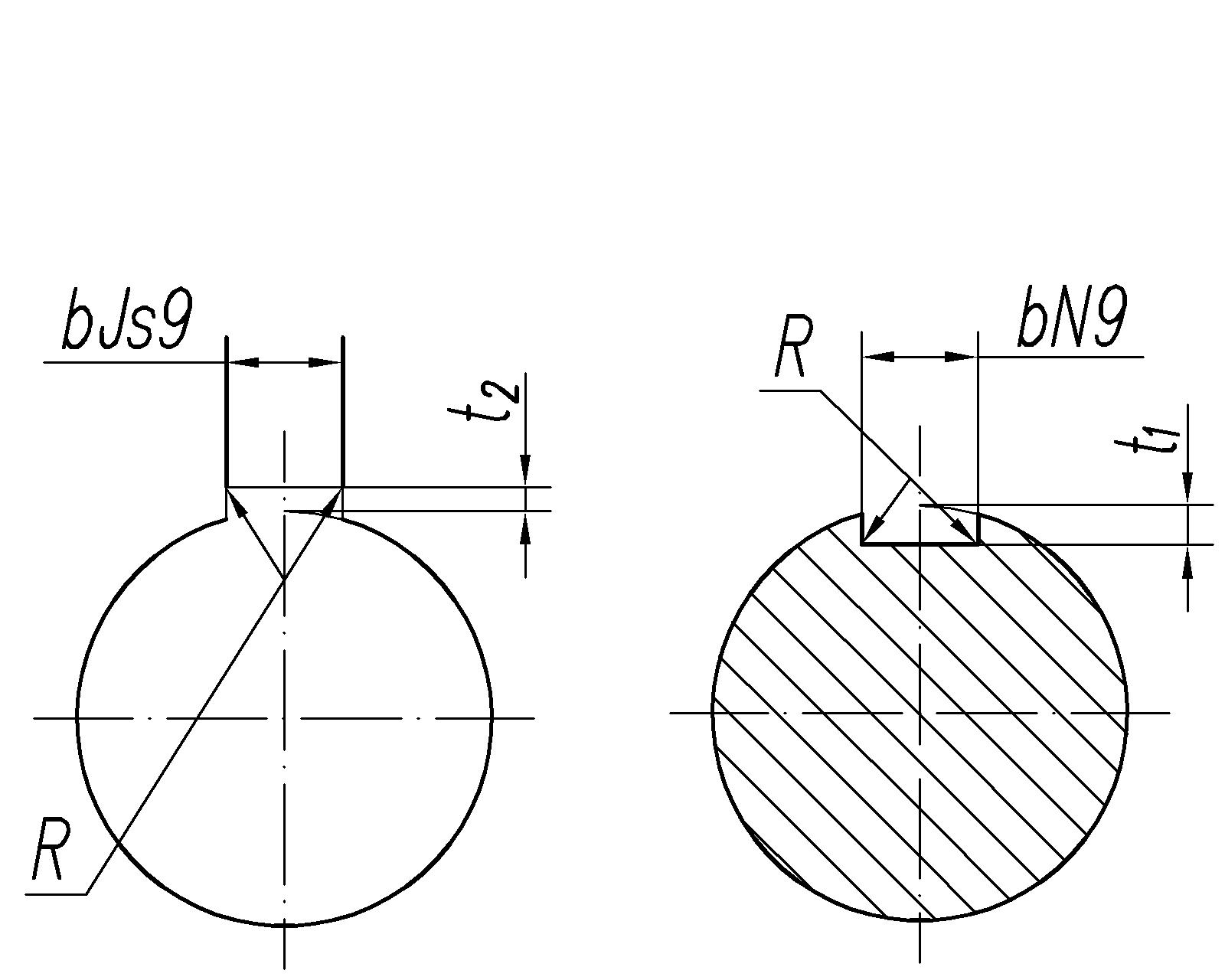

Рис. 12. Пазы шпоночные
