2.2 Выбор типа бурового оборудования
Буровое оборудование выбирается в зависимости от глубины шпура, и от площади поперечного сечения по таблицам 4, 5.
Таблица 4 – Технические характеристики бурильных установок
Таблица 5 - Техническая характеристика перфораторов
Показатель |
Переносные |
Телескопный |
||
|
ПП-36В |
ПП-54В1 |
ПП-63С |
ПТ-42 |
Диаметр шпура, мм Глубина шпура, м Ударная мощность, кВт Энергия удара, Дж Частота ударов, с-1 Расход сжатого воздуха, м3/мин Крутящий момент, Н.м Осевое усилие, Н Масса, кг |
32-40 2 1,6 36 38,3
2,8 20 830 24 |
40-46 4 2,36 55,5 39,16
4,1 29,43 1190 31,5 |
40-46 5 2,2 63,7 30
3,85 26,93 910 33 |
46-52 6 2 .47 54 43,3
3,5 24,5 1128 42 |
Пример
В зависимости от крепости пород, от площади поперечного сечения, глубины бурения принимаем установку…
Техническая характеристика бурильной установки представлена в таблице.
2.3 Выбор диаметр шпура
При выборе диаметра шпуров учитываются технические возможности буровых машин применимых в данных горных породах, диаметр патронов ВВ, площадь сечения выработки, требуемая скорость ее проведения, качество оконтуривания и другие факторы. Также диаметр шпуров определяется исходя из диаметра патронов ВВ и необходимого зазора между стенкой шпура и патронами ВВ, позволяющего посылать патроны ВВ в шпур без усилий. Резцы и коронки при бурении и заточке изнашиваются, в результате чего уменьшается их диаметр. Поэтому начальный диаметр резцов и коронок применяют несколько большим, чем требуется.
Диаметр шпура должен быть больше на 5 –6 мм при электрическом способе взрывания и прямом инициировании, на 7 – 8 мм при обратном инициировании.
Пример
Диаметр шпуров принимаем исходя из технической характеристики бурильной установки (диаметр коронки - 36-56 мм) – 42 мм.
2.4 Выбор типа вв
Для разрушения породы с коэффициентом крепости по шкале проф. М.М. Протодьяконова f ≤ 12 применяются низкобризантные ВВ с плотностью 1000 – 1100 кг/м3 и скоростью детонации мене 4 км/с; для весьма крепких пород (f >12) – высокобризантные ВВ с плотностью 1400 кг/м3 и скоростью детонации 6-6,5 км/с.
В зависимости от диаметра шпура, условий обводненности массива, коэффициента крепости пород по таблицам 6, 7, 8 выбираем тип взрывчатого вещества, диаметр патронов ВВ.
Так как диаметр шпура 42 мм то наиболее подходящими будут патроны диаметром 32 мм.
В таблице 6 приводится описание основных свойств выбранного ВВ.

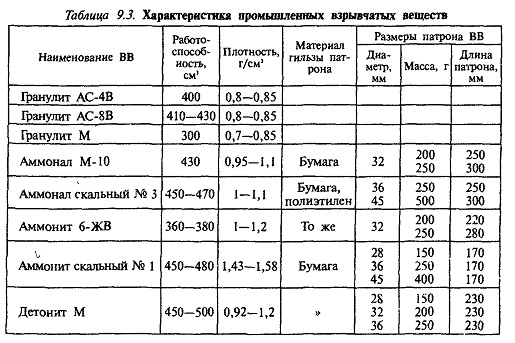

Таблица 6 – Характеристика промышленных взрывчатых веществ
Таблица 7 – Рекомендуемая область применения промышленных взрывчатых веществ
Условия размещения зарядов |
Коэффициент крепости |
Наименование ВВ |
Диаметр патронов, мм |
Сухие скважины на очистных работах |
До 12 |
Гранулит М Игданит |
|
Более 12 |
Гранулит АС-4 Гранулит АС-4В Граммонит 79/21 Аммонит 6ЖВ Гранулит АС-8В Акванал АРЗ-8Н |
32 |
|
Сухие шпуры на проходческих работах |
До 12 |
Аммонал М-10 Гранулит М Аммонит 6ЖВ Гранулит АС-4 Г ранулит АС-4В |
32-45 32 |
Более 12 |
Г ранулит АС-8В Детонит М Аммонал скальный №1 Акванал АРЗ-8Н Аммонал М-10 |
28-36 28-36 32-45 |
|
Обводненные скважины на очистных работах |
До 12 |
Аммонит 6ЖВ в полиэтиленовой оболочке |
60-90 |
Более 12 |
Аммонал М-10 в полиэтиленовой оболочке |
45-90 |
|
Обводненные шпуры на проходческих и очистных работах |
До 12 |
Аммонал М-10 в полиэтиленовой оболочке Динафталит-200 Аммонит 6ЖВ в полиэтиленовой оболочке Аммонал по ГОСТ 21984-76 |
32-45 32 32 |
Более 12 |
Детонит М Аммонал скальный №1 Аммонал М-10 в полиэтиленовой оболочке |
28-36 28-36 32-45 |
Таблица 8 - Работоспособность требуемого ВВ в зависимости от коэффициента крепости пород
-
Коэффициент крепости пород
1-3
3-6
6-10
более 10
Работоспособность рекомендуемого ВВ, см3
220
220-320
320-400
400-600 и более
Таблица
– Свойства ВВ (Пример)
ВВ |
Работоспособность, см3 |
Плотность в патронах ВВ, г/см3 |
Материал гильзы патрона |
Размеры патрона ВВ |
||
Диаметр, мм |
Масса, г |
Длина, мм |
||||
Аммонал М-10 |
430 |
0,95-1,1 |
бумага |
32 |
200 250 |
250 300 |
