Электродинамика

\1\

При электризации трением тела приобретают заряды

1) одного знака, неравные по величине

2) одного знака, равные по величине

3) противоположных знаков, неравные по величине

4) противоположных знаков, равные по величине \4\

Из трех пар заряженных тел отталкивание наблюдается:

1) только А 2) только Б 3) только В 4) А и Б

Когда электрон (-е) встречается с протоном (+е), образуется нейтральный атом водорода. При этом закон сохранения электрического заряда

1) выполняется; заряды электрона и протона не исчезают, но их алгебраическая сумма равна нулю

2) выполняется; заряды электрона и протона исчезают

3) не выполняется, так как алгебраическая сумма этих зарядов равна нулю

4) не выполняется, так как заряды электрона и протона исчезают

Тело называется заряженным положительно, если

1) в нем больше отрицательных зарядов, чем положительных

2) в нем больше положительных зарядов, чем отрицательных

3) в нем есть только положительные заряды и нет отрицательных

4) в нем есть только отрицательные заряды и нет положительных

Электрические заряды взаимодействуют

1) только непосредственно между собой

2) непосредственно между собой, а их поля взаимодействуют между собой

3) с помощью электрических полей: поле первого заряда действует на поле второго заряда. И наоборот

4) с помощью электрических полей: поле первого заряда действует на второй заряд, поле второго заряда действует на первый заряд

Если 2 резиновых шара потереть куском ткани, то в результате электризации шары притягиваются

1) друг к другу и к куску ткани

2) друг к другу, отталкиваются от ткани

3) к куску ткани, отталкиваются друг от друга

4) отталкиваются от ткани и друг от друга

Сила тока

А19. Сила тока, текущего по проводнику, равна 2 А. Какой заряд пройдет по проводнику за 10 с?

1) 0,2 Кл 3) 20 Кл

2) 5 Кл 4) 2 Кл

\1\

Амперметр, вольтметр

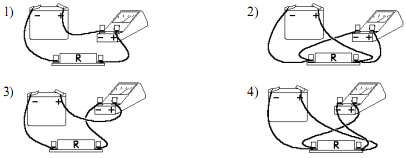

При измерении силы тока в проволочной спирали R четыре ученика по-разному подсоединили амперметр. Результат изображен на рисунке. Укажите верное подсоединение амперметра.

\3\

Сопротивление

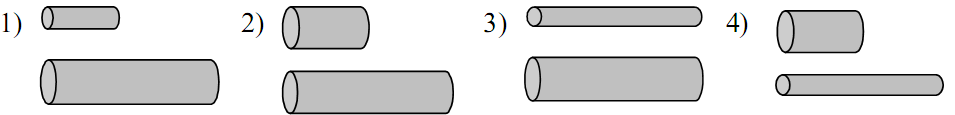

Проводники изготовлены из одного и того же материала. Какую пару проводников нужно выбрать, чтобы на опыте обнаружить зависимость сопротивления проволоки от ее диаметра?

\3\

\4\

Однородная проволока имеет сопротивление 441 Ом. Проволоку разрезали на несколько одинаковых частей и соединили эти части параллельно. Сопротивление получившегося участка цепи оказалось равным 9 Ом. На сколько частей разрезали проволоку?

1) на 3 части 2) на 7 частей 3) на 9 частей 4) на 49 частей \2\

ЗАК Ома для уч цепи

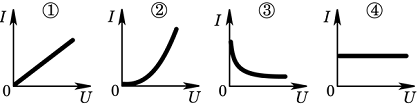

Постоянный ток протекает через резистор, имеющий неизменное

сопротивление. Какой из графиков правильно отражает зависимость

силы тока I от напряжения U на контактах резистора?

\1\

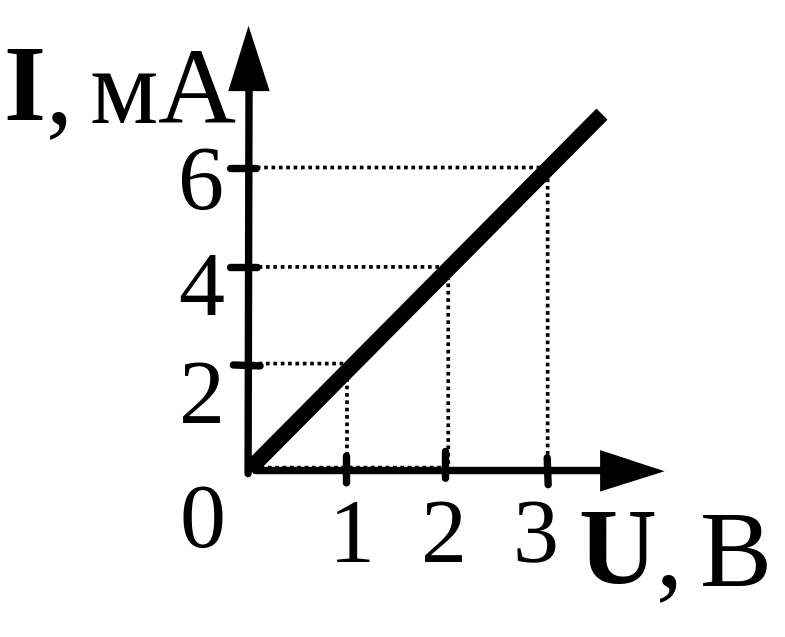

На рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника? \4\

1)

0,125 Ом

2)

2 Ом

3)

16 Ом

4)

8 Ом

\3\

\2\

\4\

\3\

\1\

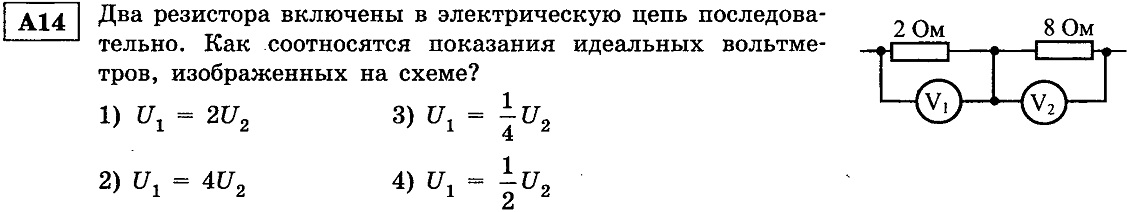

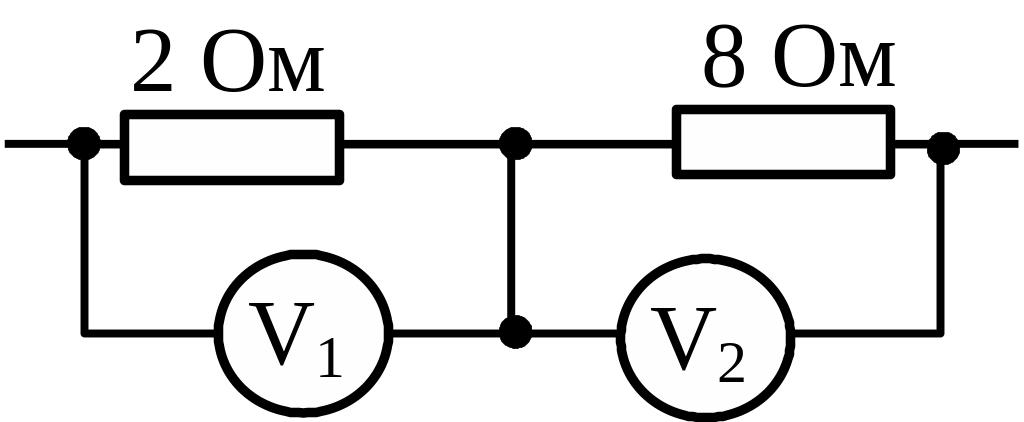

Д ва резистора включены в электрическую цепь последовательно. Как соотносятся показания идеальных вольтметров, изображенных на схеме?

1)

U1 = U2

2)

U1 = 4U2

3)

U1 = 2U2

4)

U1 = U2

\3\

\4\

В электрической цепи, схема участка которой изображена на рисунке, R1 = 2R2, вольтметры идеальные, а сопротивлением проводов можно пренебречь. При протекании через резисторы постоянного электрического тока показание вольтметра V2

1) в 2 раза больше, чем показание вольтметра V1

2) в 2 раза меньше, чем показание вольтметра V1

3) равно показанию вольтметра V1

4) можно сопоставить с показанием вольтметра V1 только в том случае, когда известна сила тока, протекающего через резисторы. \2\

Или R2 = 2R1 \1\ (см. рис. И текст выше)

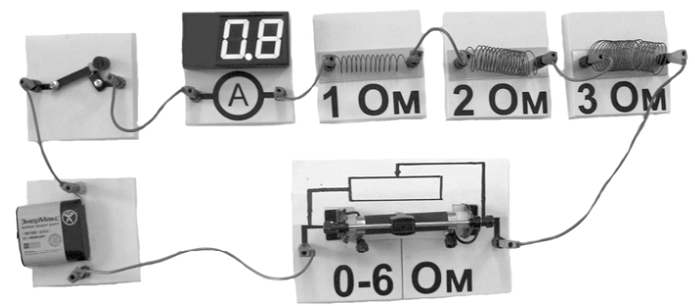

На фотографии – электрическая цепь. Показания включенного в цепь амперметра даны в амперах.

Какое напряжение покажет идеальный вольтметр, если его подключить параллельно резистору 3 Ом?

1. 0,8 В 2) 1,6 В 3) 2,4 В 4) 4,8 В \3\

\3\

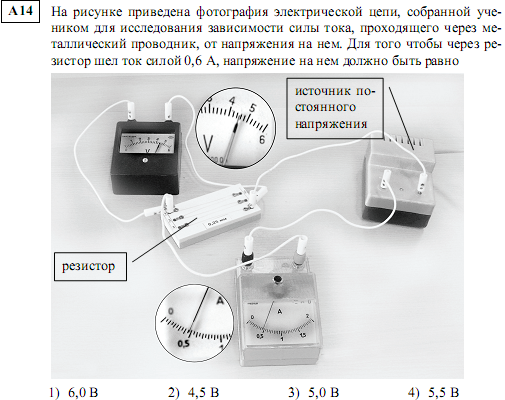

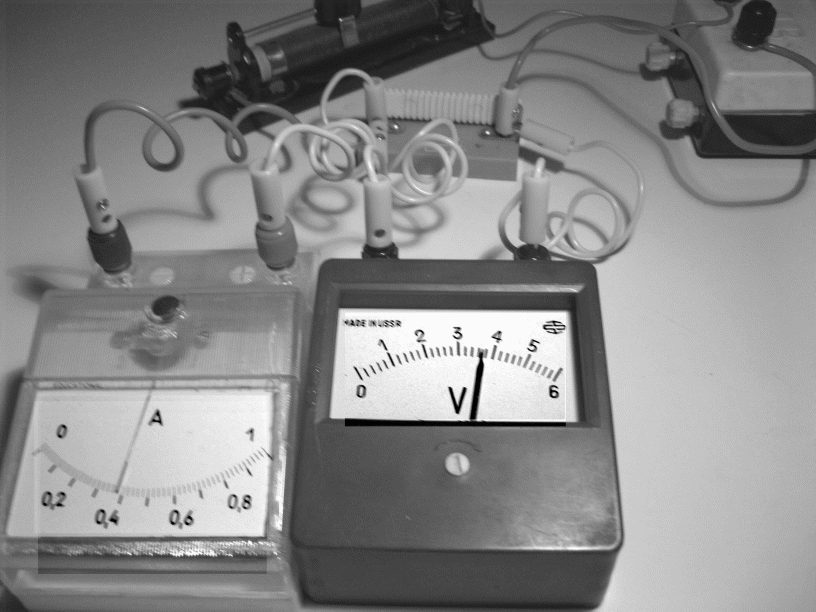

170(П,ВО). Для исследования зависимости силы тока, протекающего через проволочный резистор, от напряжения на нем была собрана электрическая цепь, представленная на фотографии.

На сколько необходимо увеличить напряжение для увеличения силы тока на 0,22 А?

1)

1,1 В

2)

2,2 В

3)

3,3 В

4)

4,4 В

Через участок цепи (см. рисунок) течет постоянный ток I = 10 А. Какую силу тока показывает амперметр? Сопротивлением амперметра пренебречь. \3\

1) 2 А 2) 3 А 3) 5 А 4) 10 А

\2\

\1\

А18. Если и длину медного провода, и напряжение между его концами увеличить в 2 раза, то сила тока, протекающего через провод,

1) не изменится

2) уменьшится в 2 раза

3) увеличится в 2 раза

4) увеличится в 4 раза

Два одинаковых резистора соединены последовательно, а точки А и В полученной схемы (рис. 1) подключены к источнику тока. Параллельно резистору 1 подключили еще один такой же резистор (рис. 2), при этом напряжение между точками А и В не изменилось. Как изменилась сила тока в резисторах 1 и 2 в результате подключения третьего резистора?

1) в резисторе 1 сила тока увеличилась, в резисторе 2 – уменьшилась

2) сила тока уменьшилась и в резисторе 1, и в резисторе 2

3) в резисторе 1 сила тока уменьшилась, в резисторе 2 – увеличилась

4) сила тока увеличилась и в резисторе 1, и в резисторе 2

Два одинаковых резистора соединены параллельно, а точки А и В полученной схемы (рис. 1) подключены к источнику тока. Параллельно резистору 1 подключили еще один резистор (рис. 2), при этом напряжение между точками А и В осталось прежним. Как изменилась сила тока в резисторах 1 и 2 в результате подключения третьего резистора?

1) в резисторе 1 сила тока увеличилась, в резисторе 2 – уменьшилась

2) сила тока уменьшилась и в резисторе 1, и в резисторе 2

3) в резисторе 1 сила тока увеличилась, в резисторе 2 – не изменилась

4) сила тока не изменилась ни в резисторе 1, ни в резисторе 2

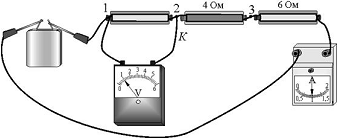

На рисунке представлена электрическая цепь. Амперметр, вольтметр и батарейка – идеальные. Какое напряжение покажет вольтметр, если переключить его контакт, обозначенный буквой K, из точки 2 в точку 3 цепи? Контакт вольтметра, присоединенный к точке 1 цепи, остается на своем месте.

1) 1 В 2) 4 В 3) 5 В 4) 10 В
