4 Выбор основных грузозахватных приспособлений и грузозахватных устройств
При монтаже строительных конструкций используют грузозахватные приспособления (стропы, траверсы) для подъема элементов. Траверсы следует использовать только для подъема длинномерных конструкций, где невозможно применять обычные стропы.
Выбор грузозахватных приспособлений при монтаже конструкций одноэтажного здания производят для каждого конструктивного элемента здания. При этом стремятся использовать одно и то же приспособление для подъёма нескольких конструкций близких по размерам и одинаковых или разных по весовым характеристикам.
Расчет длины выбранных стропов и подбор диаметр тросов следует производить для наибольшего по массе и габаритам конструктивного элемента из группы конструкций, для подъема опорных будит использоваться строп.
Выбранные строповочные устройства свести в ведомость грузозахватных приспособлений.
Таблица 3 – Ведомость грузозахватных приспособлений
Наименование грузозахватных приспособлений |
Для каких конструкций принимается |
Грузо- подъемность, т |
Собствен- ный вес, кг |
Высота стро-повки, м |
Схема строповки |
Траверса ТР-20-5 |
Монтаж стропильной фермы 24 м. |
20 |
513 |
4,5 |
1- траверса 2. канат для расстроповки |
Стропы четырехветверые 4СК-10/4000 |
Монтаж плит покрытий длинной 6 м. |
5 |
90 |
3,6 |
|
|
|
||||
Траверса Тр-12-0.5(0.4) |
Монтаж колонн |
8 |
345 |
1,7 |

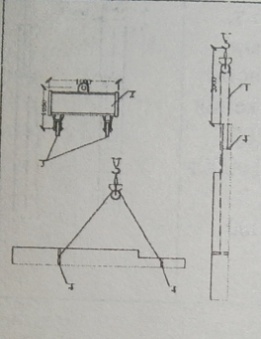

1-строп; 2-траверса; 3-блок; 4- хомут |
Строп двухветвевой 2СТ-10/4000 |
Монтаж стеновых панелей длинной 6 м. |
6 |
95 |
3,8 |
1-строп СКК-8/4000; 2- пружинный замок Пр8 3-канат для растроповки;
|
Строп двухветвевой 2СТ-16\5000. |
Монтаж подкрановых балок |
12 |
265 |
4,3 |
|
5 Выбор монтажных кранов
5.1 Выбор крана для одноэтажного здания
Искомые параметры определяются для каждого монтируемого элемента.
Требуемая грузоподъемность крана (Qтр.) определяется по формуле:
-
масса монтируемого элемента, т;
масса
строповочного устройства, т;
масса
оснастки, т;
Высоту подъема крюка на уровне стоянки башенного крана определяется согласно рисунку 2.
Требуемая высота подъема крюка (Нтр.) определяется по формуле
где
повышение
опоры монтируемого элемента над уровнем
стоянки башенного крана м;
запас
по высоте для обеспечения безопасности
по высоте (не менее 0,5 м), м;
высота
элемента при монтаже перед установкой
в проектное положение, м;
высота
строповки элемента (от верха элемента
до крюка), м;
Рисунок 2 – Схема для определения технических параметров стрелового крана без гуська.
Требуемый вылет крюка определяется по формуле
;
где с – расстояние по горизонтали от оси стрелы до наиболее близко расположенной к стреле точки на элементе в его монтажном направлении ( не менее 1,5м),м;
d – половина размера монтируемого элемента по горизонтали в монтажном положении в направлении стрелы крана, м;
hп - высота полиспаста (обычно принимается 2 метра),м;
hш - высота шарнира пяты стрелы от уровня стоянки крана (принимается 1,8 – 2 метра), м ;
а – расстояние от шарнира крепления пяты стрелы до оси вращения крана (принимается 1,8 – 2 метра),м.
Требуемы параметры для самоходного стрелового крана подсчитываются для всех монтируемых элементов в отдельности. Результаты подсчётов в таблице 4.
Таблица 4 – Данные для подсчёта параметров крана
-
Элементы
Исходные данные
Определяемые параметры монтажных
кранов
Pэ,
т
Pс,
т
Pо,
т
hс,
т
Hо,
м
hэ,
м
d,
м
Hтр.,
м
lтр,
м
Qтр,
т
1
2
3
4
5
6
7
8
9
10
11
Колонна
7,8
0.345
-
1.7
0
9,6
12
11.8
30,46
8.145
Ферма
11.7
0,513
-
4,5
9,6
3,3
0
17,3
6,43
12,213
Подкрановая балка
3,5
0,265
-
4,3
6,1
0,6
0
11,5
4,6
3,765
Плита покрытия
1,62
0,09
-
3,6
12,9
0,3
3
17,3
18,625
1,71
Стеновая панель
1,6
0,095
-
3,8
10,2
1,2
0,15
15,7
7,08
1,695
-
