Контрольні запитання

Назва і формат

Операнди

Графічні зображення

назва

значення

тип^*

1

2

3

4

5

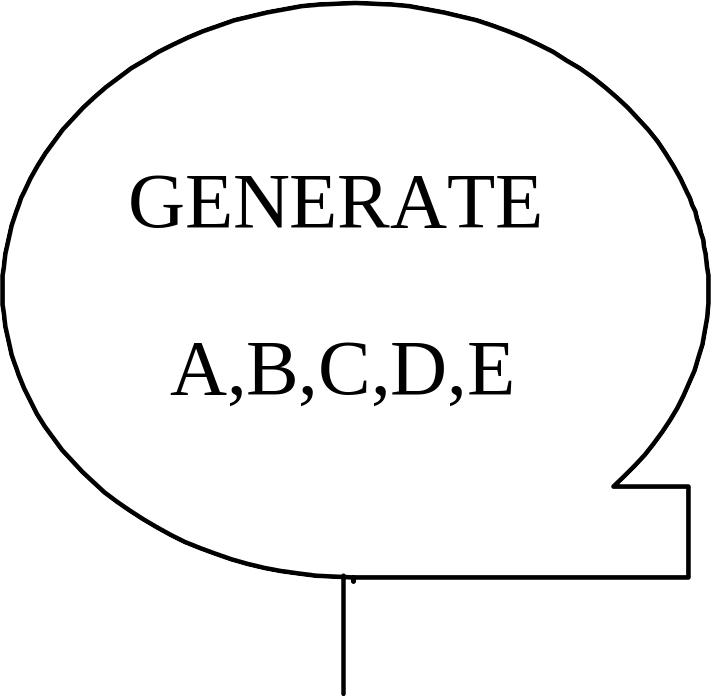

1. Джерело по­­­току транзак­тів

Формат:

GENERATE

A, B, C, D, E

[A]

Середній час

1…5, 10

[В]

Напівінтервал або модифі­ка­тор­-функція

1…5, 10

[С]

Час початкової затримки

1…5, 10

[D]

Кількість гене­ру­ючих транз­актів

1…5, 8, 10

[E]

Пріоритет

1, 2, 4, 5, 8, 9

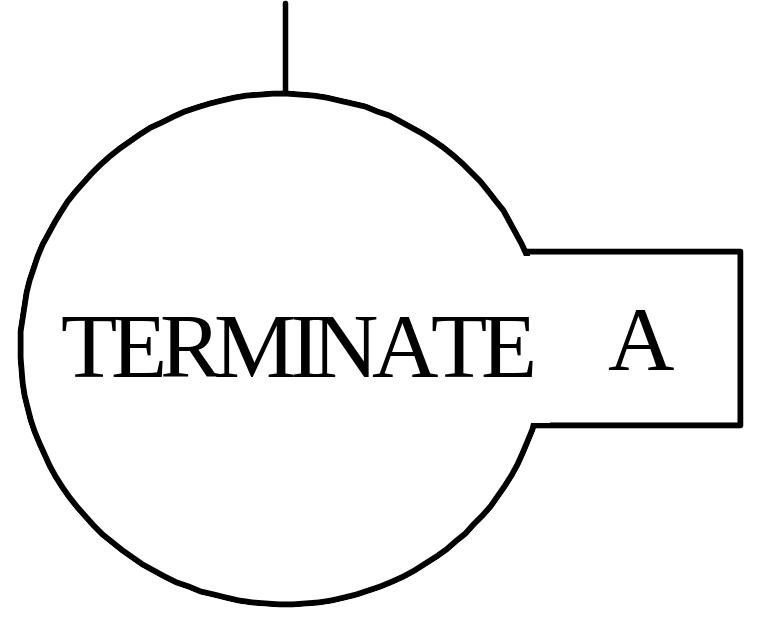

2. Вилучення із моделі ак­тив­но­го транзакта

Формат:

TERMINATE A

[A]

Величина змен­шення лічиль­ни­ка завер­шен­ня

1, 2, 5 … 8

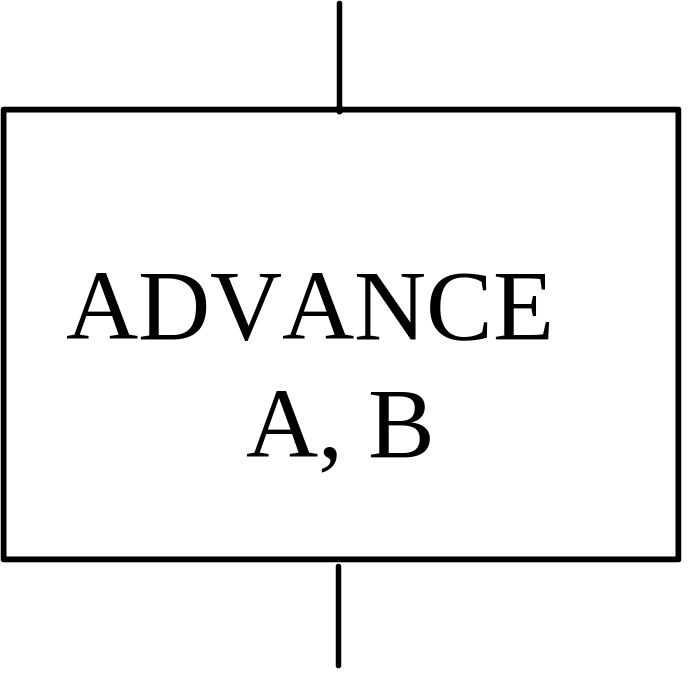

3.Затримування тран­з­­акта на за­даний відрізок модель­ного часу

А

Середній час затримування

2…7

[B]

Напівінтервал або модифіка­тор-функція

1…7

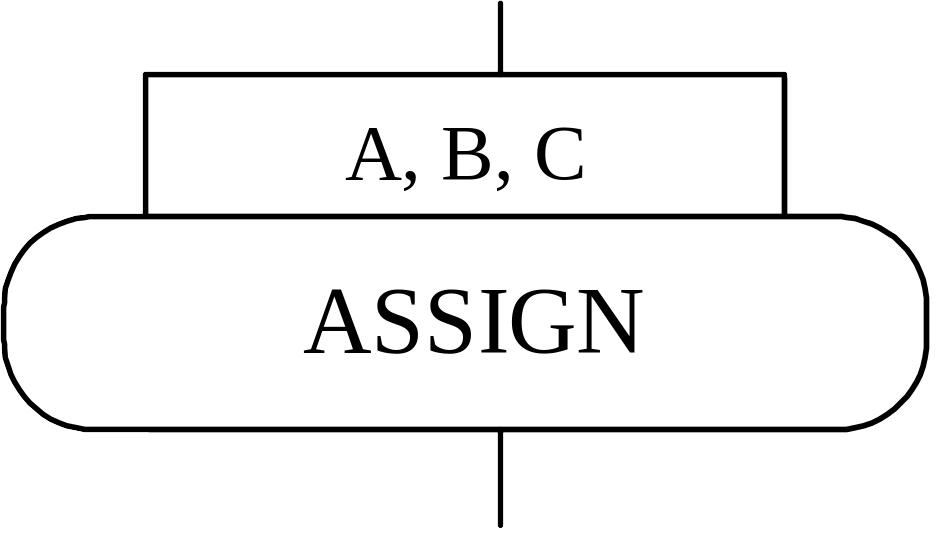

4. Присвоєння або зміна зна­чен­ня параметра

Формат:

ASSIGN A [±], B, C

A

Параметр активного транзакта

2…7

B

Значення

1…7

[C]

Номер функції

1, 2, 5 … 8

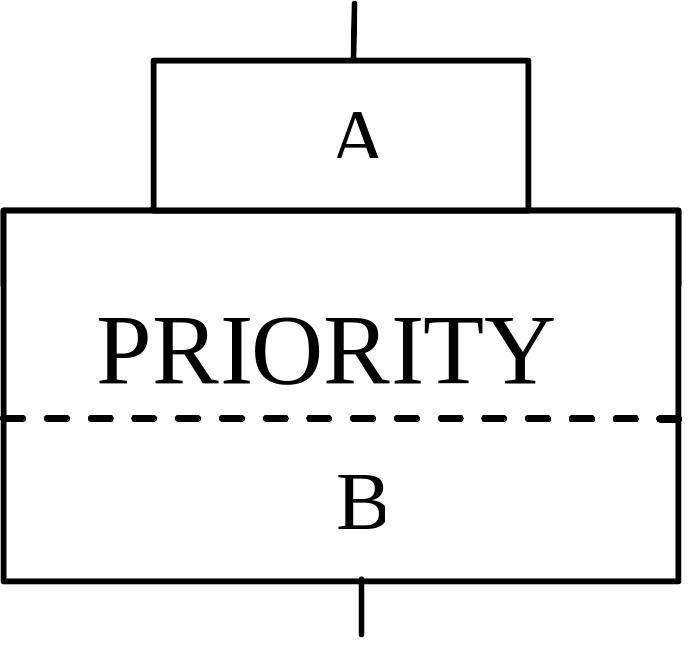

5. Встановлення пріоритету актив­ному транзакту

Формат:

PRIORITY A, B

A

Нове значення пріоритета

2, 4 … 7, 9

[B]

Внесення трансакта в СТС

1, BU

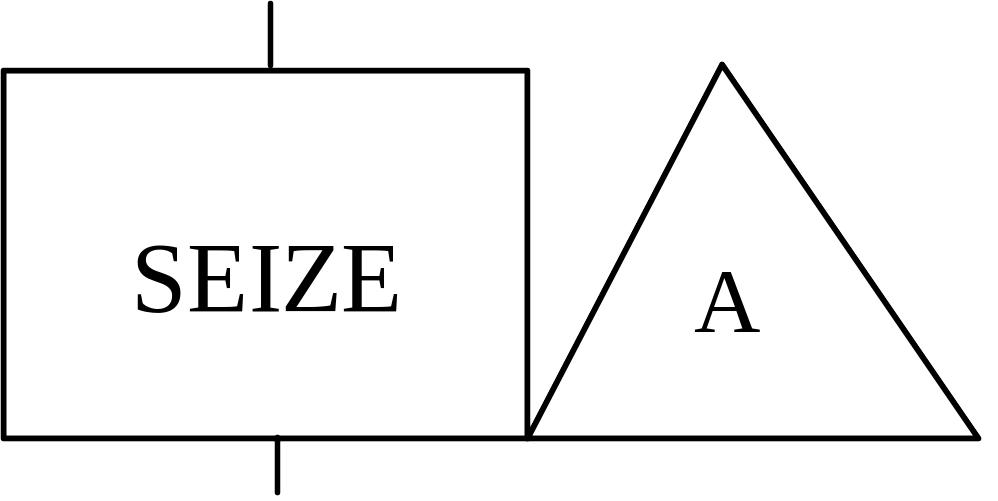

6. Зайняття прис­т­рою

Формат:

SEIZE A

А

Назва або номер пристрою

2, 5 … 8

1

2

3

4

5

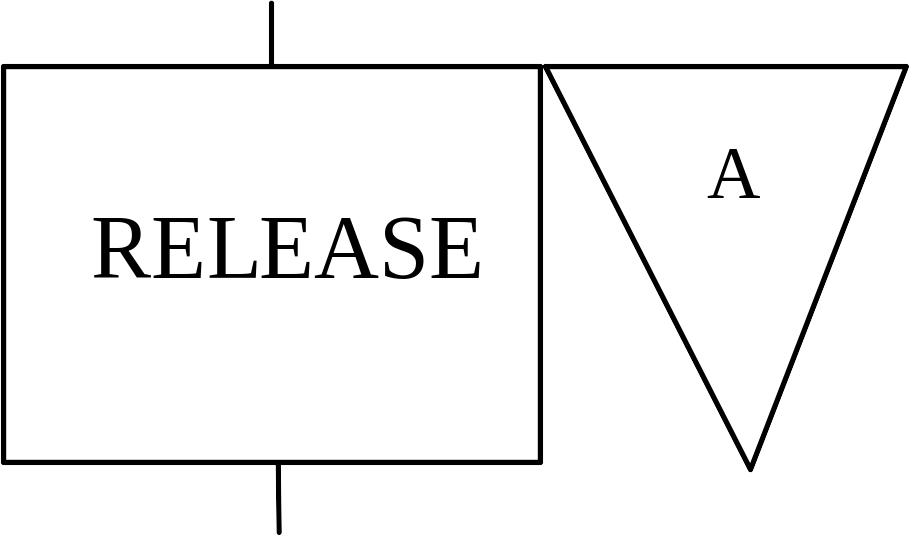

7. Звільнення зай­­нятого пристрою

Формат:

RELEASE A

A

Назва або номер

пристрою

2, 5 … 8

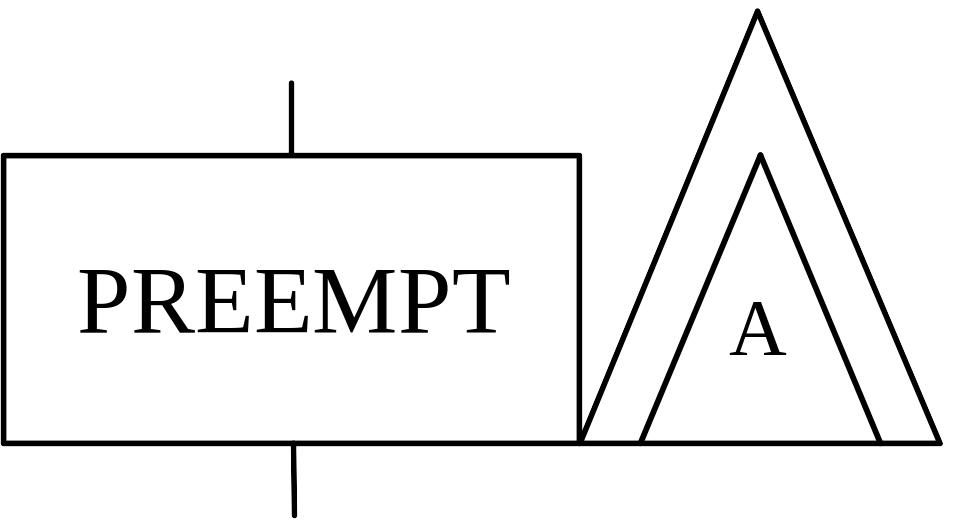

8. Захоплення при­с­трою

Формат:

PREEMPT A, B,

C, D, E

A

Назва або номер пристрою

2, 5 … 8

[B]

Режим

1, PR

[C]

Мітка блоку

1, 2, 5 … 8

[D]

Назва або номер параметра

1, 2, 5 … 8

[E]

Режим видалення

RЕ

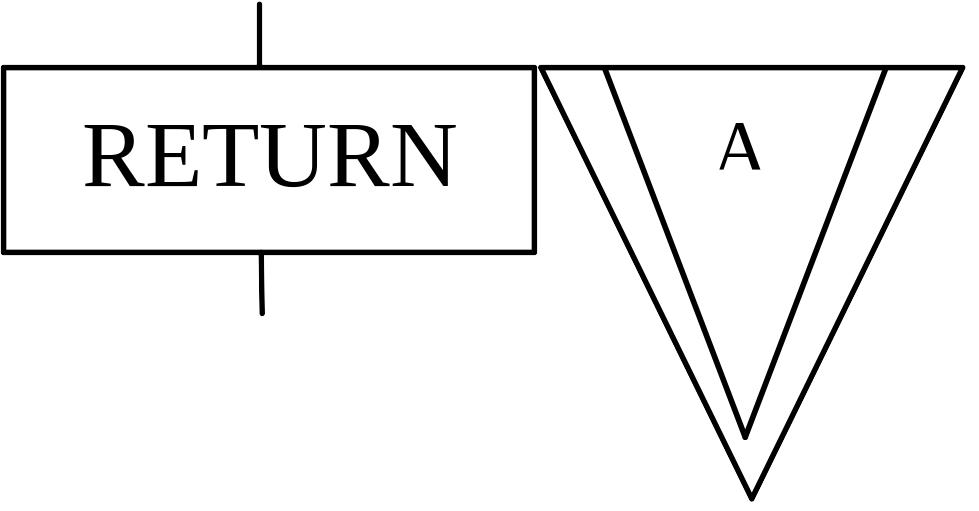

9. Звільнення прис­трою від за­хоп­лення

Формат:

RETURN A

A

2, 5 … 8

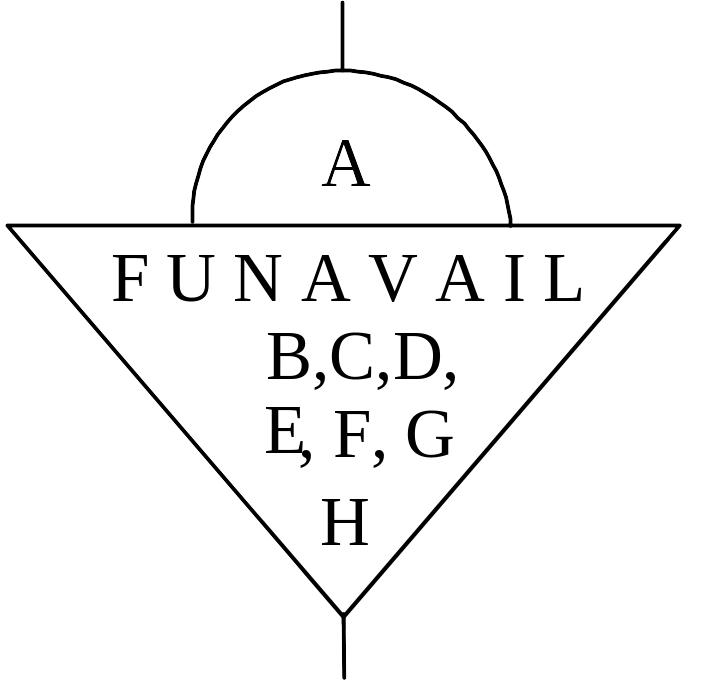

10. Перевід при­с­т­рою у не­до­с­туп­ний стан

Формат:

FUNAVAIL A, В, C, D, E, F, G, H

A

Назва або номер пристрою

2, 5 … 8

[B]

Режим видален­ня або продов­ження

1, RE, CO

[C]

Мітка блоку вихо­ду

1, 2, 5 … 8

[D]

Назва або пара­метр пристрою

1, 2, 5 … 8

[E]

Режим видалення або продовження

1, RE, CO

[F]

Мітка блоку виходу

1, 2, 5 … 8

[G]

Режим видалення або продовження

1, RE, CO

[H]

Мітка блоку виходу

1, 2, 5 … 8

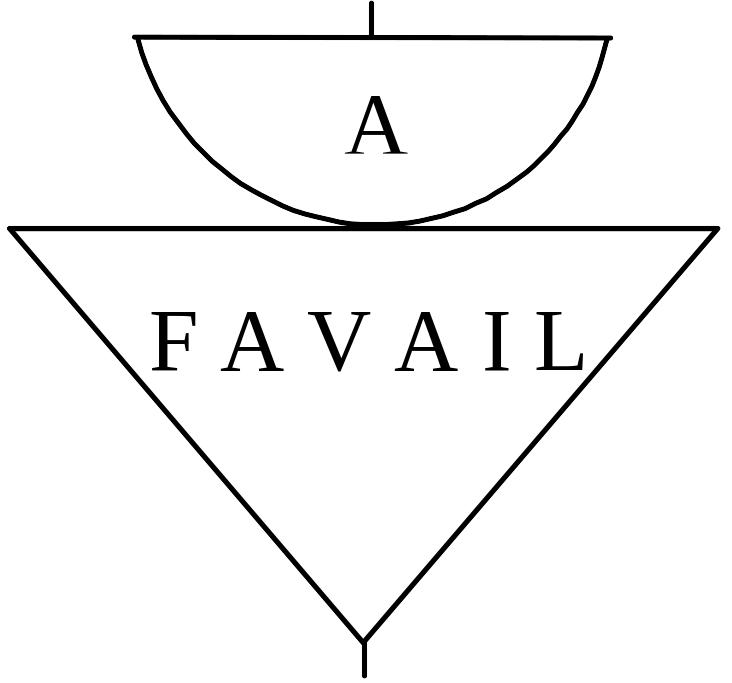

11. Перевід прис­трою у дос­туп­ний стан

Формат:

FAVAIL A

A

Назва або номер пристрою

2, 5 … 8

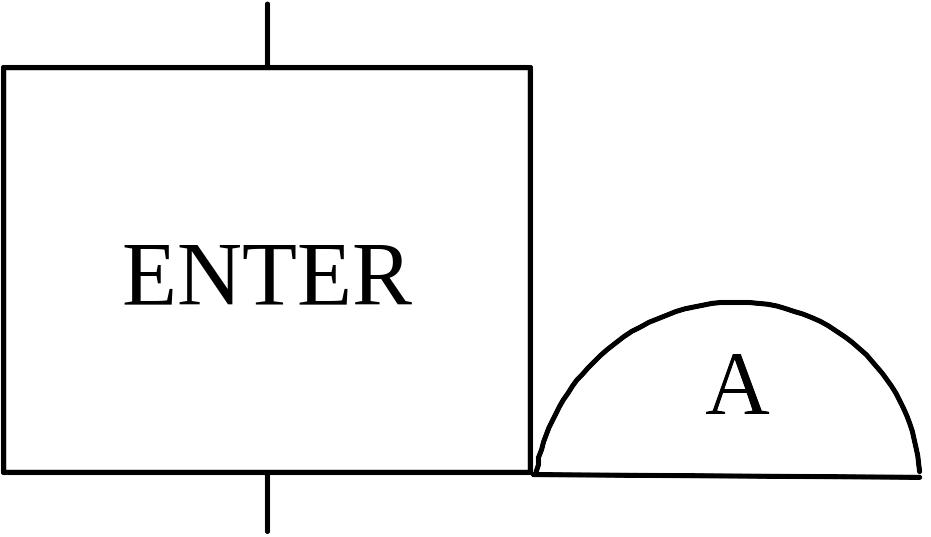

12. Зайняття па­м’яті

Формат:

ENTER A, B

А

Назва або номер пам’яті

2, 5 … 8

[B]

Число займаних елементів пам’яті

1, 2, 5 … 8

1

2

3

4

5

13. Звільнення пам’яті

Формат:

LEAVE A, B

А

Назва або номер пам’яті

2, 5 … 8

[B]

Число звільнених елементів пам’яті

1, 2, 5 … 8

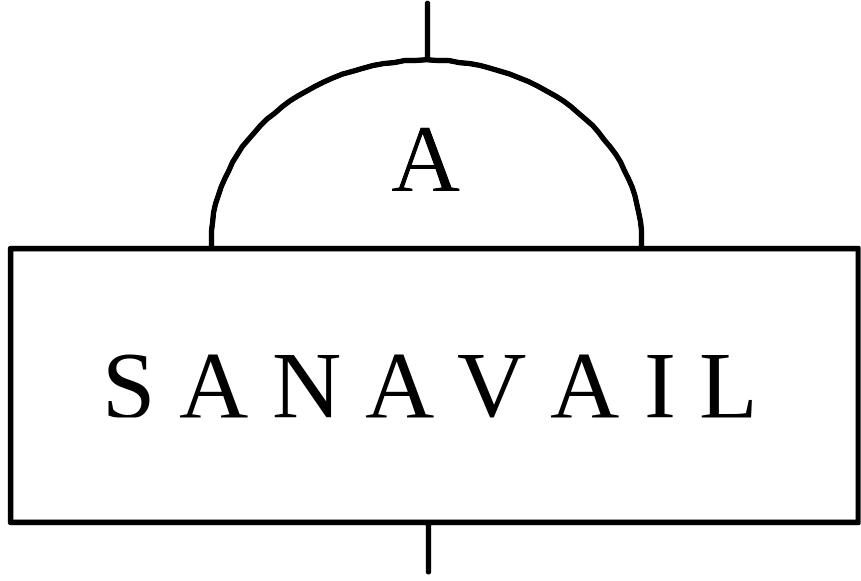

14. Перевід па­м’яті в недос­тупний стан

Формат:

SUNAVAILA

A

Назва або номер

пам’яті

2, 5 … 8

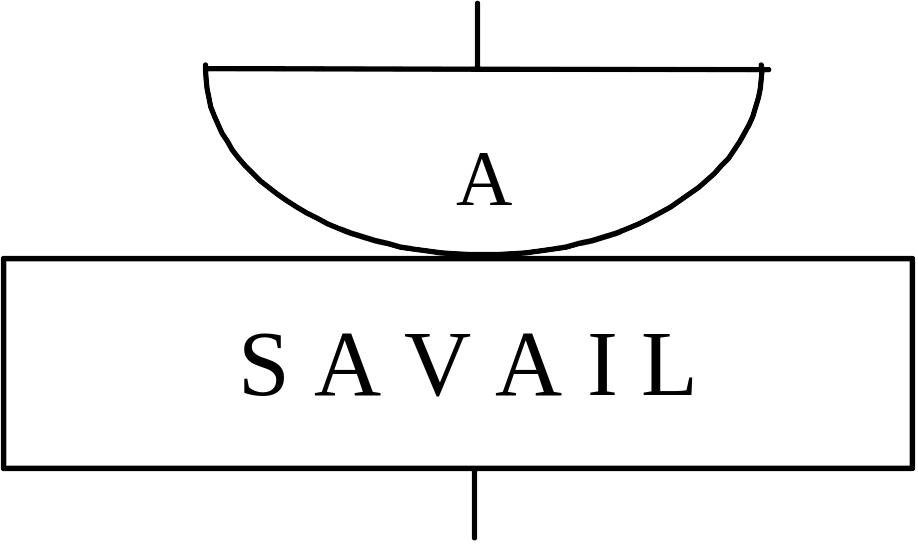

15. Перевід па­м’яті в дос­туп­ний стан

Формат:

SAVAILA

A

Назва або номер пам’яті

2, 5 … 8

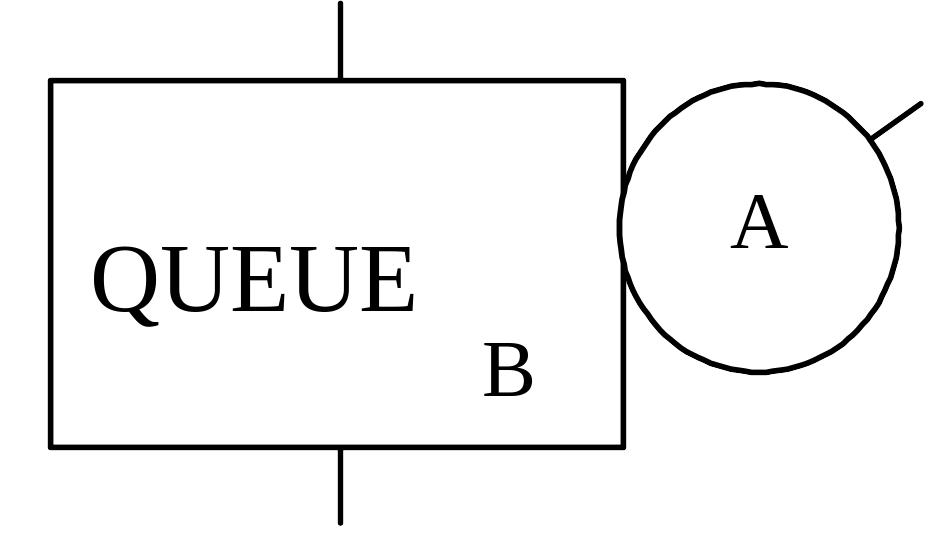

16. Збільшення довжини черги

Формат:

QUEVE A, B

A

Назва або номер

пам’яті

2, 5 … 8

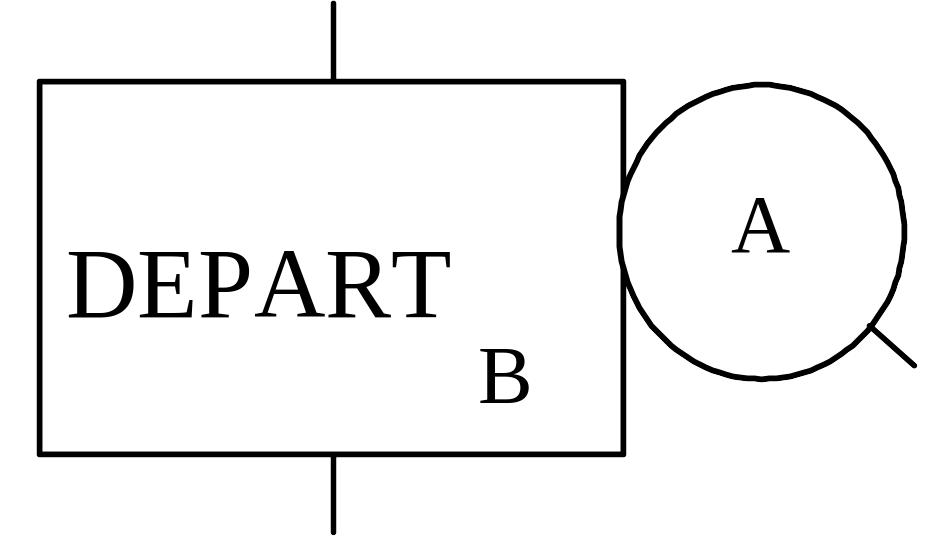

17. Зменшення довжини черги

Формат:

DEPART A, B

A

Назва або номер

пам’яті

2, 5 … 8

[B]

Завдання дисцип­лі­ни обслуговування

1, 2, 5 … 8

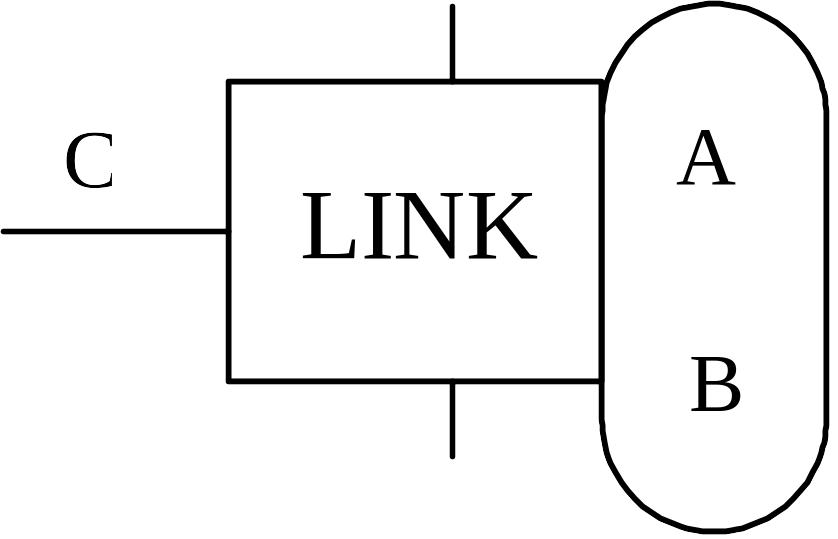

18. Приєднання транзакта до спи­ску корис­ту­вача

Формат:

LINK A, B, C

A

Назва або номер

пам’яті

2, 5 … 8

B

Завдання дисцип­лі­ни обслуговування

5…7, LIFO, FIFO

[C]

Мітка альтернатив­ного блоку

1, 2, 5 … 8

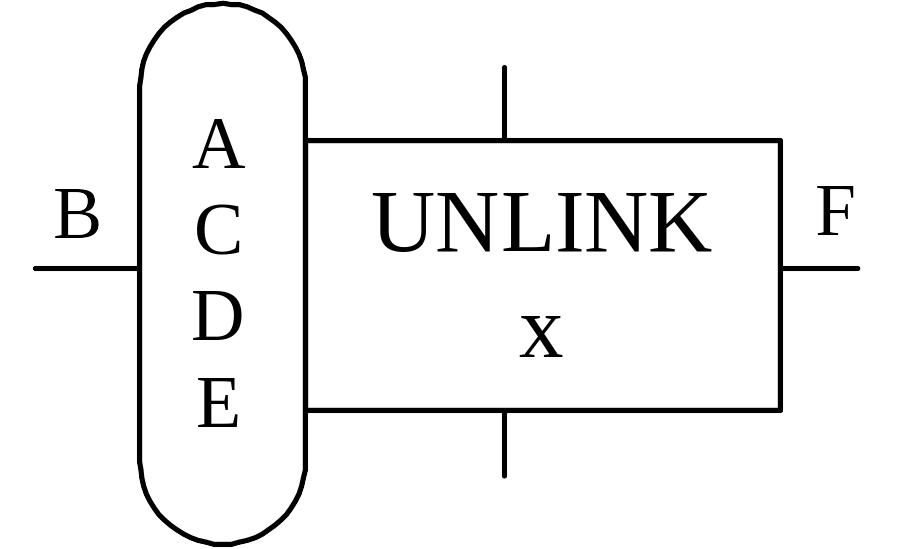

19. Видалення транзакта із спис­ку корис­ту­вача

Формат:

UNLINK X A,

B, C, D, E

[X]

Умовний оператор

1, G,GE, L, LE, E, NE

A

Назва або номер пам’яті

2, 5 … 8

B

Мітка блоку виходу

2, 5 … 8

[C]

Число видалених транзактів

1, 2, 5 … 8

ALL

[D]

Назва або номер параметра

1, 2, 5 … 8 BACK

[E]

Аргумент для порівняння

1 … 7

[F]

Мітка альтернатив­ного блоку

1, 2, 5 … 8

1

2

3

4

5

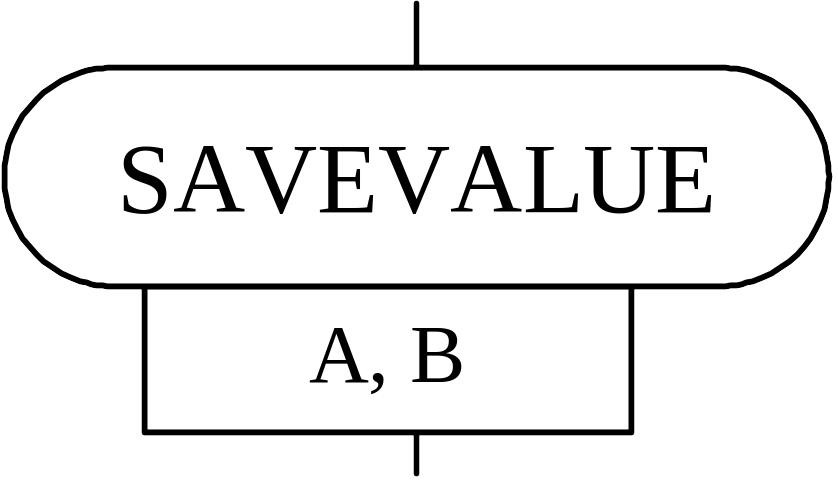

20.Модифікація значення комір­ки

Формат:

SAVEVALUE

A[±], B

A

Назва або номер пам’яті

2, 5 … 8

B

Модифікатор

2 … 7

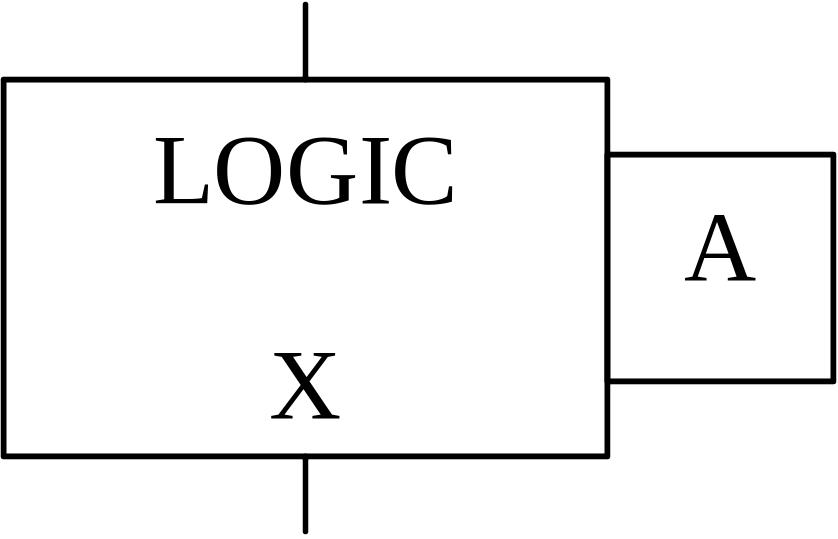

21. Зміна стану логічного ключа

Формат:

LOGIC X A

X

Логічний оператор

S, R, I

A

Назва або номер логічного ключа

2, 5 … 8

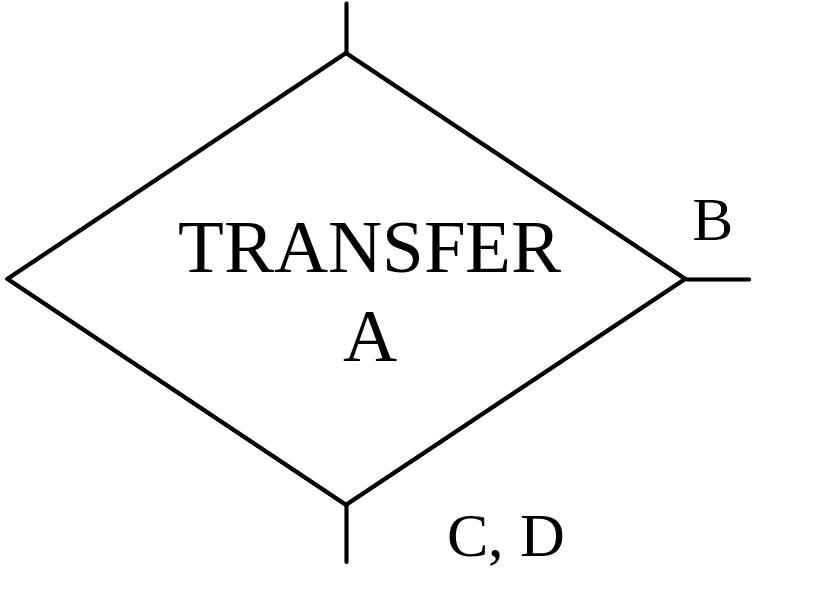

22. Перехід ак­ти­в­ного транз­акта у вказаний блок

Формат:

TRANSFER

A, B, C, D

[A]

Режим переходу:

безумовний;

статистичний;

параметричний;

функціональний;

обидва;

все;

вибірковий;

одночасний;

підпрограмний.

1, 2, 5…8

[,]

.xxx

P

FN

BOTH

ALL

PICK

SIM

SBR

[B]

Назва або номер блоку (параметра, фун­к­ції)

1, 2, 5…8

[C]

Назва або номер блоку (аргумент для режимів P i FN)

1, 2, 5…8

[D]

Крок нумераціїї бло­ків для режиму ALL

1, 2, 5…8

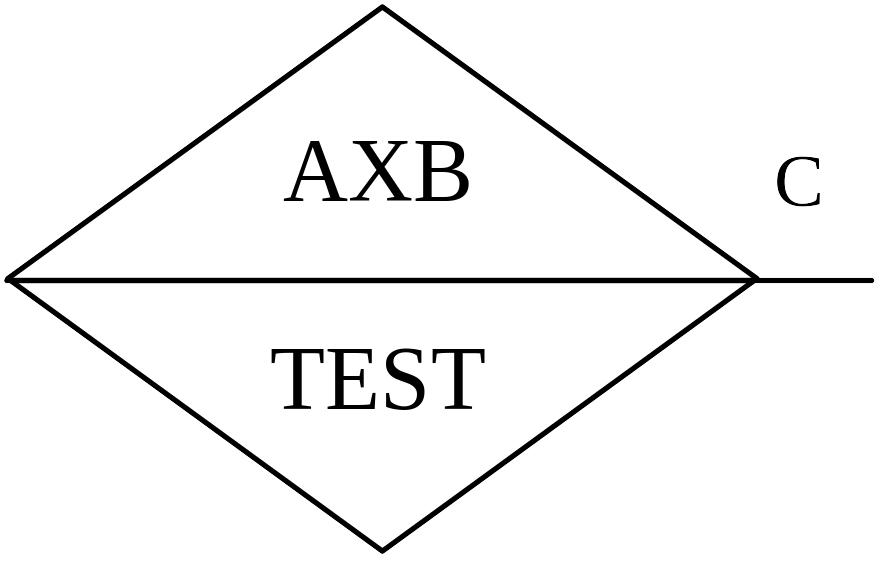

23.Керування по­током транзак­тів залеж­но від ре­зуль­тату порів­няння опе­рандів

Формат:

TEST X A, B, C

X

Умовний оператор

G, GE, L, LE, N, NE

A

Перша порівняльна величина

2…7

B

Друга порівняльна величина

2…7

[C]

Мітка блоку

1, 2, 5…8

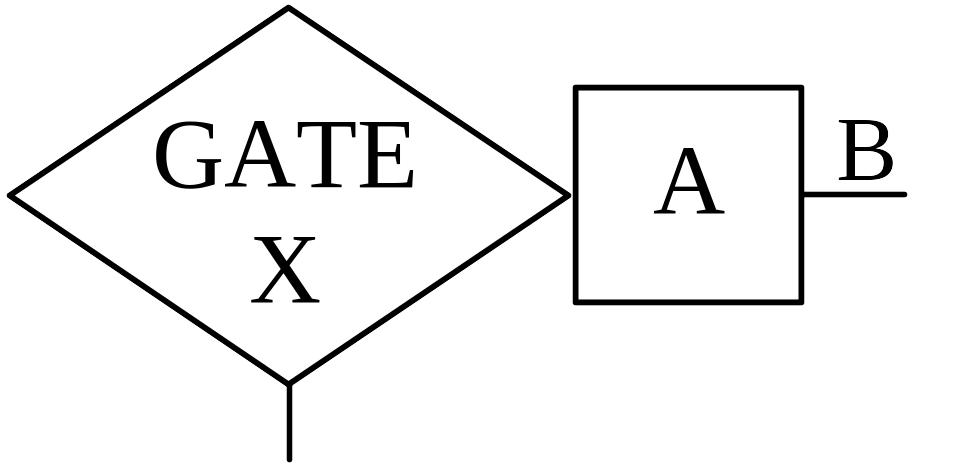

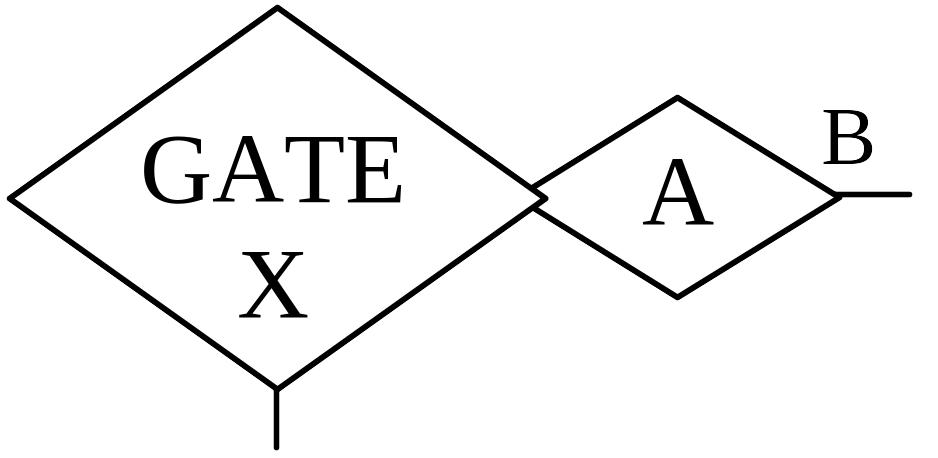

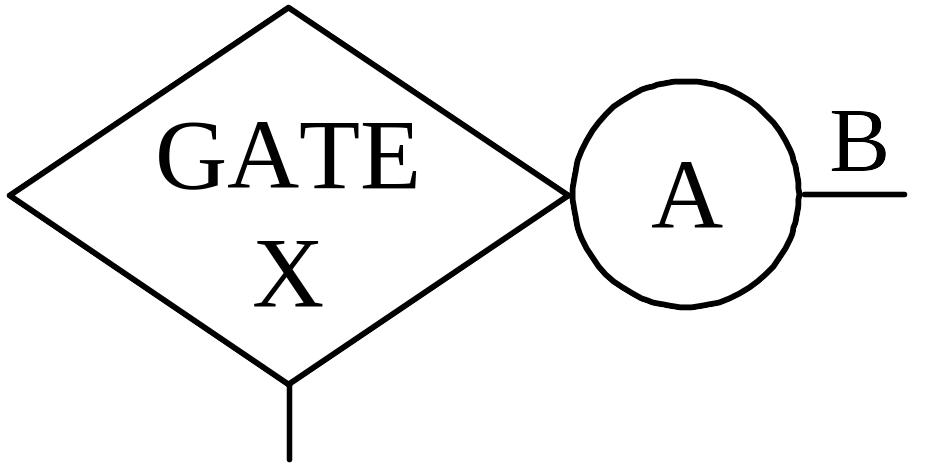

24. Керування потоком транз-

актів залеж­но від стану прист­рою

Формат:

GATE X A, B

X

Перевіряюча умова:

зайнято або ні;

захоплено або ні;

доступно або ні

U, NU

I, NI

FV, FVN

A

Назва або номер пристрою

2, 5…8

[B]

Мітка блоку

1, 2, 5…8

1

2

3

4

5

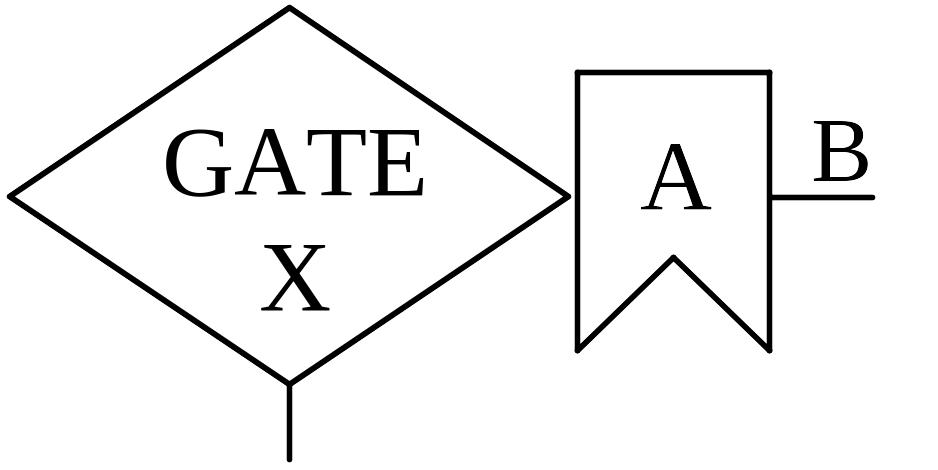

25. Керування по­током транз-ак­тів залеж­но від стану пам’яті

Формат:

GATE X A, B

X

Перевіряюча умова:

пусто або ні;

заповнено або ні;

доступно або ні

SE, SNE

SF, SNF

SV, SNV

A

Назва або номер пам’яті

2, 5…8

[B]

Мітка блоку

1, 2, 5…8

26. Керування потоком транз-

актів залеж­ності від стану ключа

Формат:

GATE X A, B

X

Перевіряюча умова:

Ключ встановлено або ні

LS

LR

A

Назва або номер логічного ключа

2, 5…8

[B]

Мітка блоку

1, 2, 5…8

27. Керування потоком транз-

актів залеж­но від стану синх­ронізації транз­акту, який пере­ві­ряють

Формат:

GATE X A, B

X

Перевіряюча умова:

є транзакт, що очі­кує умови синх­ро­­нізації у вказано­му блоці MATCH, або ні

М

NM

A

Мітка блоку MATCH

2, 5…8

[B]

Мітка блоку

1, 2, 5…8

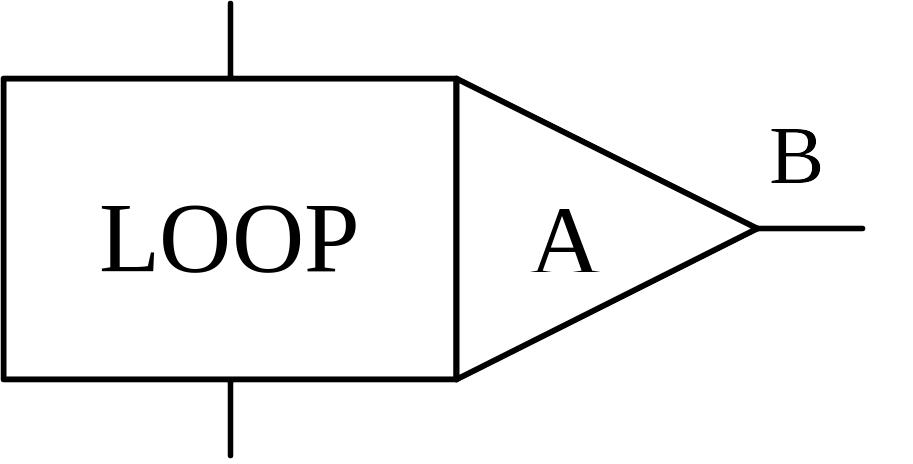

28. Організація циклічного про­ходження транз­актів в моделі

Формат:

LOOP A, B

A

Параметр, який міс­тить число циклів

2, 5…8

[B]

Мітка блоку

початок циклу

1, 2, 5…8

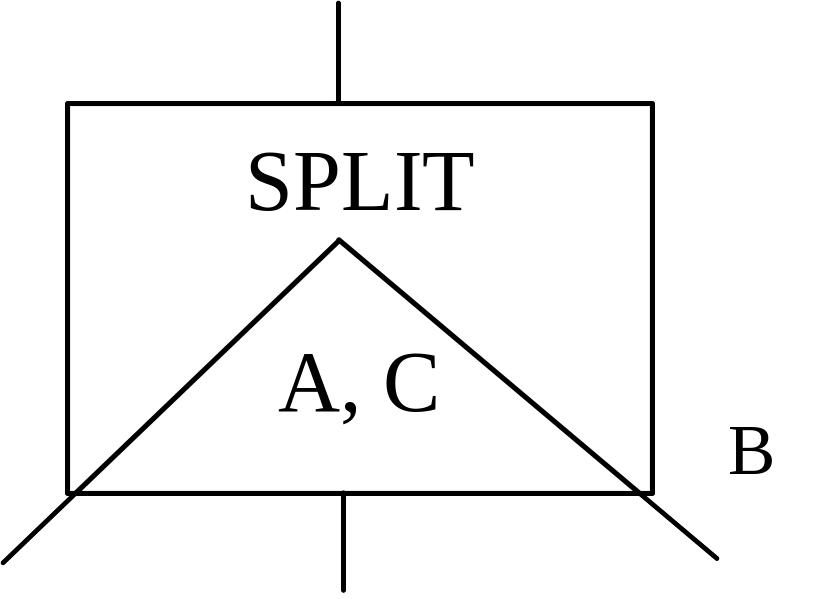

29. Створення необхідного чис­ла копій

(збір­ки) актив­ного транзакта

Формат:

SPLIT A, B, C

A

Кількість створених копій

2, 5…8

[B]

Мітка блоку для входу копій

1, 2, 5…8

[C]

Назва або номер параметра, в який входять порядкові номера копій

1, 2, 5…8

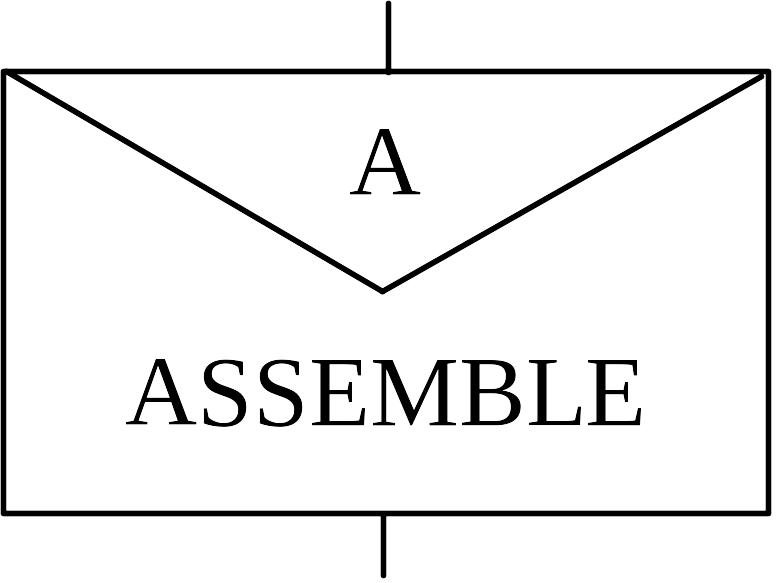

30. Об’єднання транзактів однієї збірки

Формат:

ASSEMBLE A

A

Кількість зібраних транзактів

2, 5…8

1

2

3

4

5

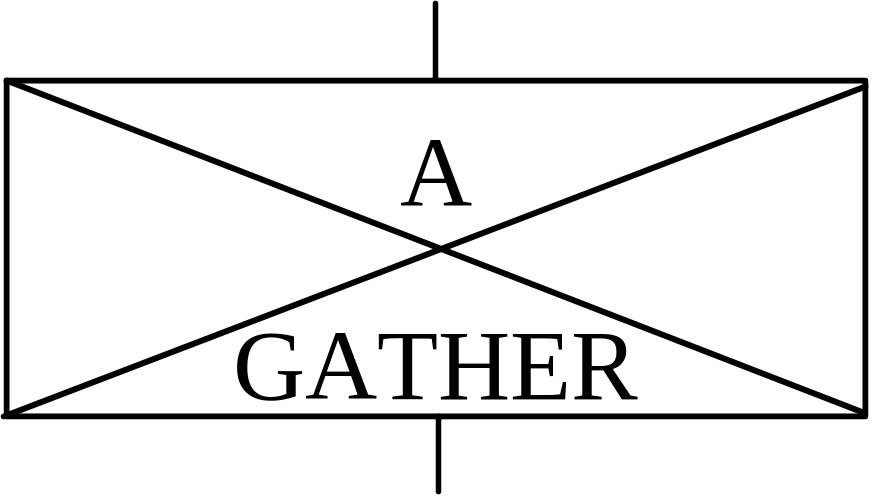

31. Накопи­чен­ня заданого чис­ла транз­ак­тів однієї збірки

Формат:

GATHER A

А

Кількість транз­ак­тів для накопичення

2, 5…8

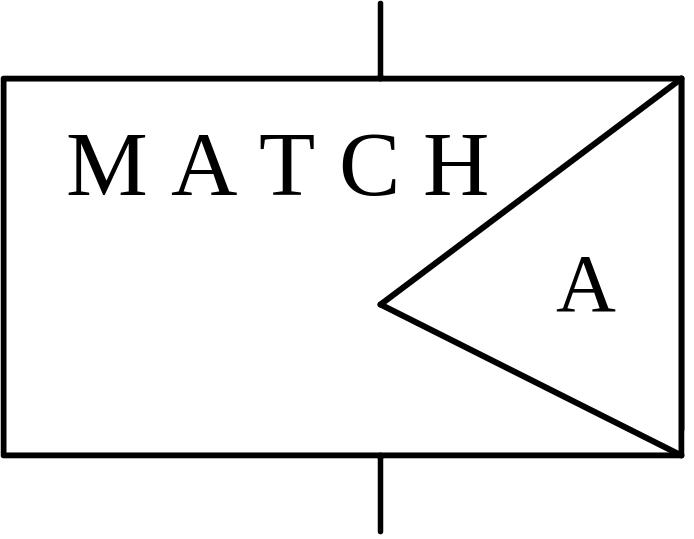

32. Синхроні­за­ція руху двох транзактів однієї збірки

Формат:

MATCH A

А

Мітка спряженого блоку

2, 5…8

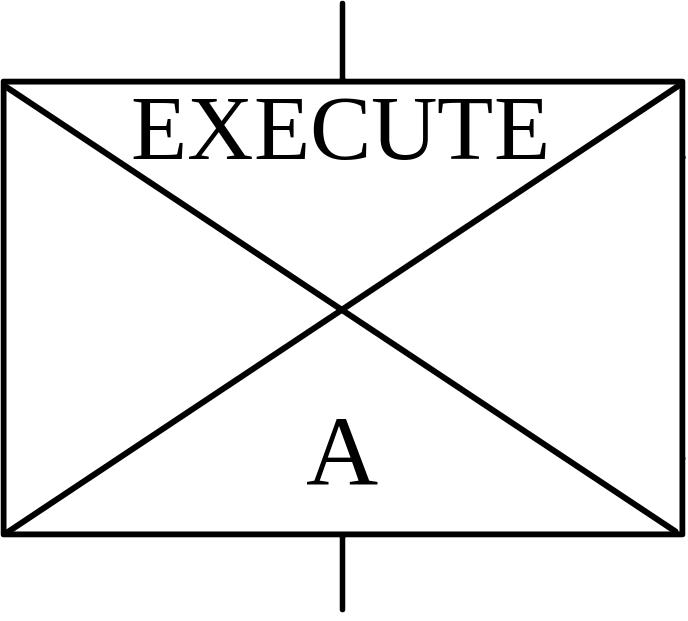

33. Дозвіл тра­н­з­­акту на вико­нання операції будь-якого ін­шого блоку

Формат:

EXECUTE A

А

Мітка блоку, опе­рація якого вико­нується активним тран­зактом

2, 5…8

Код

Значення

Примітка

1

2

3

Системні числові атрибути

RNj

Випадкове число. Цілочисельне значення.

Давач генерує послідовність рівномірно розпо­ділених випадкових цілих чисел від 0 до 999

С1

Відносний модель­ний час. Дійсне значення.

Модельний час з моменту останньої команди RESET. Автоматично змінюється системою.

АС1

Абсолютний модель­ний час. Дійсне значення.

Модельний час з моменту останньої команди CLEAR. Автоматично змінюється системою.

TG1

Число, рівне поточ­но­му значенню лічиль­ни­ка завершен­ня. Цілочисельне значення.

Початкове значення TG1 задається опера­то­ром START і вказує на завершення моделю­вання, коли стає рівним нулю. Увійшовши до блоків TERMINATE з ненульо­вим додатнім операндом А, транзакт­ти зменшують це значення на число, рівне значенню операнда А.

Z1

Поточна вільна сис­тем­­на пам’ять. Ціло­чи­сельне значення.

Системні числові атрибути транзактів

Pj

Значення j-гo параметра активного транзакта. Цілочисельне, дійсне або рядкове значення.

Для непрямої адресації використовуються:

CЧA*j ;

СЧА*назва параметра;

СЧА*$ назва параметра.

XN1

Номер активного транз­ак­та. Ціло­чи­сель­не значення.

PR

Пріоритет активного транзакта. Цілочи­сель­не значення.

Може змінюватися блоком PRIORITY. За замов­чу­ванням пріоритет рівний 0.

MBj

Відповідність у блоці MATCH. Цілочисельне значення.

1 – якщо у спряженому блоці MATCH знахо­дить­ся транзакт того ж сімейства, що і актив­ний транзакт; 0 – інакше.

MPj

Час проходження транз­­актом деякої ділянки моделі. Дійсне значення.

Обчислюється як різниця поточного абсолют­ного модельного часу і значення j-гo параметра активного транзакта. Різниця (транзитний час) зберігається у j-му параметрі.

1

2

3

Ml

Час перебування у моде­лі активного транз­акта. Дійсне значення.

Обчислюється як різниця абсолютного мо­дель­ного часу і відмітки часу активного транзакта, в якій зберігається або час надход­ження транзакта в модель, або час останнього проходження транзактом блоку MARK без операнда А.

Системні числові атрибути блоків

Nj

Загальне число входів транзактів в j-ий блок. Цілочисельне значення.

Збільшується з кожним входом транзакта в j-ий блок.

Wj

Поточне число транз­ак­тів, що знаходяться в j-му блоці. Цілочи­сель­не значення.

Збільшується з кожним входом транзакта в j-ий блок і зменшується з кожним виходом транзакта з j-ий блоку

Системні числові атрибути МКУ (пам’яті)

Sj

Поточний вміст па­м’я­­ті j. Цілочисельне значен­ня.

Змінюється блоками ENTER і LEAVE.

Rj

Число вільних одиниць пам’яті j. Цілочисельне значення.

Змінюється блоками ENTER і LEAVE.

SRj

Коефіцієнт викорис­тання пам’яті j. Дійсне значення.

Виражається в тисячних долях, але значення СЧА ­– ціле, тобто якщо коефіцієнт рівний 0,65, то SRj рівне 650. Може бути нецілочисельним.

Saj

Середнє значення зайня­тої пам’яті j. Дійсне значення.

Середня кількість зайнятих елементів пам’яті за часом.

SMj

Максимальна кількість елементів зайнятої пам’яті j. Цілочисельне значення.

Максимальна кількість елементів пам’яті, яке було зайнято одночасно в процесі моделю­вання.

SCj

Лічильник викорис­тан­ня пам’яті j. Цілочи­сельне значення.

Загальна кількість використаних елементів пам’яті j. Збільшується з кожним входом транзакта в блок ENTER.

STj

Середній час викорис­тання одного елементу пам’яті j.

Визначається системою автоматично.

Sej

Зайнятість пам’яті j.

1 ­– не зайнята; 0 ­– зайнята.

SFj

Заповнена пам’яті j.

1 ­– заповнена; 0 ­– не заповнена.

SVj

Доступність пам’яті j.

1 ­– доступна; 0 ­– недоступна.

1

2

3

Системні числові атрибути ОКУ

Fj

Зайнятість пристрою j. Цілочисельне значення.

1 ­– зайнято; 0 ­– не зайнято. Може бути зміне­ний блоками SEIZE, RELEASE, PREEMPT і RETURN.

Fij

Переривання пристрою j. Цілочисельне значення.

1 ­– перервано; 0 ­– не перервано. Може бути змінений блоками PREEMPT і RETURN.

FVj

Доступність пристрою j. Цілочисельне значення.

1 ­– доступно; 0 ­– не доступно. Може бути змінений блоками FAVAIL і FUNAVAIL.

FRj

Коефіцієнт використан­ня пристрою j.

Виражається в тисячних долях, але значення СЧА ­– ціле, тобто якщо коефіцієнт рівний 0,88, то FRj рівний 880.

FСj

Кількість транзактів, що перебували у пристрої j.

Збільшується з входом транзакта в блок SEIZE або PREEMPT.

FTj

Середній час використання пристрою j одним тран­з­актом.

Визначається системою автоматично.

Системні числові атрибути черг

Qj

Поточна довжина черги j. Цілочисельне значення.

Збільшується з входом транзакта в блок QUEUE і зменшується з входом в блок DEPART.

QAj

Середня довжина черги j. Дійсне значення.

Середня за часом кількість транзактів у черзі j.

QMj

Максимальна довжина черги j. Цілочисельне значення.

Максимальна кількість транзактів, що знаходи­лися одночасно в черзі j.

QCj

Загальне число входів в чергу j. Цілочисельне значення.

Автоматично збільшується системою з входом транзакта в чергу j.

QZj

Число входів з нульовим часом перебування у черзі j.

Число входів транзактів, час знаходження яких в черзі дорівнює нулеві.

QTj

Середній час перебування транзакта в черзі j.

Розраховується із врахуванням нульових входів.

QXj

Середній час перебування транзакта в черзі j.

Розраховується без врахування нульових входів.

Системні числові атрибути комірок і матриць комірок

Xj

Вміст комірки j. Цілочи­сельне, дійсне або рядкове значення.

Змінюється блоком SAVEVALUE.

1

2

3

MXj

(a, b)

Вміст комірки матриці j. Цілочисельне, дійсне або рядкове значення.

Значення комірки у рядку а і стовпці b. Змінюється блоком SAVEVALUE. Для матриць, що мають більше двох вимірювань, всі решта індекси вважаються рівними 1. На відміну від СЧА класу MX, PLUS-вирази можуть звертатися до будь-якого елементу багатовимірних матриць.

Системні числові атрибути обчислювальних об'єктів

FNj

Результат обчислен­ня зна­чення функції j. Дійне зна­чення.

Vj

Результат обчислення ці­ло­­чисельної змінної j або змін­ній j з плаваючою крап­кою. Дійне значення.

BVj

Результат обчислення бу­ле­­вої змінної j. Дійне значення.

Приймає значення: 1 (true); 0 (false).

Системні числові атрибути груп, списків і ключів

GNj

Поточне число членів в j-ій числовій групі.

GTj

Поточне число членів в j-ій групі транзактів.

GHj

Поточне число транз­актів у j-му списку користувача.

Список користувача створюється користувачем на відміну від решти списків моделі. Використо­вуються блоки LINK і UNLINK. Значення всіх СЧА визначаються аналогічно значенням СЧА черг.

CAj

Середнє число транз­актів у j-му списку користувача.

CMj

Максимальне число транз­актів у j-му списку корис­тувача.

CCj

Загальне число транз­актів d у j-му списку користувача.

1

2

3

CTj

Середній час перебу­ван­ня транзакта у j-му списку користувача

LSj

Стан j-гo логічного ключа

Приймає значення: 1 ­– встановлений; 0 ­– не встановлений

Системні числові атрибути таблиць

TBj

Середнє значення невра­хо­ваних аргументів таб­лиці j.

Для занесення в таблицю використовується блок TABULATE.

TCj

Число включень в таблицю j.

Цілочисельне значення.

TDj

Середньоквадратичне відхи­лення для таблиці j.

Дійсне значення.
