Контрольні запитання

1. Які ви знаєте режими виходу транзактів з черги для зайняття ОКП?

2. Яким параметром блоку GENERATE задається пріоритет транзакта при його генеруванні?

3. В яких режимах може функціонувати блок PREEMPT?

4. Як змоделювати ситуацію, коли черговий транзакт повинен зайняти ОКП, перервавши обслуговування попереднього транзакта?

5. Перерваний блок PREEMPT транзакт видаляється з системи, чи відправляється на дообслуговування?

Лабораторна робота 10. Моделювання роботи вузла комутації повідомлень

Мета лабораторної роботи – виконати імітаційне моделювання обчислювальних систем на прикладі функціонування вузла комутації повідомлень та проаналізувати оцінки отриманих результатів

Загальні відомості

Для побудови імітаційної моделі зобразимо графічно процес функціо­ну­ван­ня вузла комутації повідомлень (рис. 10.11).

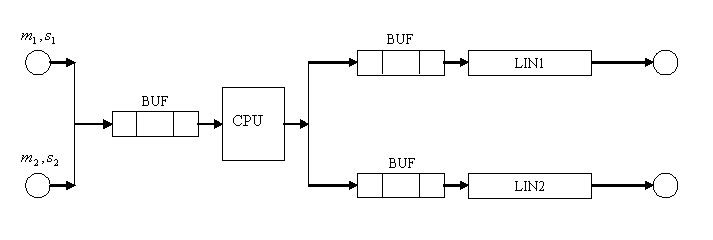

Рис. 10.11. Структурна схема функціонування вузла комутації

Система складається з процесора, що обробляє повідомлен­ня з першо­го та другого напрямів та першої і другої вихідних ліній передавання повідомлень різних типів. Вхідний накопичувач є обмежений, тобто необхідні додаткові умови на входження в нього. Повідомлення, які не можуть увійти в накопичу­вач, а також ті повідомлення, які пройдуть через систему, вилучаються.

Для збереження і запам'ятовування в моделі числової інформації, різних СЧА відводяться спеціальні елементи основної пам'яті. Для зміни числової інформації служить блок SAVEVALUE.

Для порівняння числових атрибутів в системі GPSS World використовується блок TEST.

Блок TRANSFER відноситься до блоків, які змінюють маршрути транзактів. Він є основним засобом моделюючого алгоритму, що дозволяє направити повідомлення до будь-якого блоку моделі.

Завдання для виконання роботи

Відповідно до заданого варіанту необхідно виконати наступні дії:

• розробити блок-діаграми та програмний код GPSS World для реалізації моделі;

• провести процес моделювання у GPSS World з використанням інтерактивного режиму.

Індивідуальні завдання для моделювання роботи вузла комутації повідомлень

У вузол комутації повідомлень, що складається з одного загального вхідного буфера, процесора, двох вихідних буферів і двох вихідних ліній, поступають повідомлення з двох напрямів. Повідомлення з першого та другого напрямів поступають через інтервали часу, розподілені за нормальним законом з параметрами m₁, s₁ і m₂, s₂ відповідно.

Повідомлення з першого напрямку поступають у вхідний буфер, обробляються в процесорі, накопичуються у вихідному буфері першої лінії і передаються першою вихідною лінією. Повідомлення з другого напрямку обробляються аналогічно, але передаються другою лінією через другий вихідний буфер. Такий метод контролю вимагає одночасної присутності в системі не більше трьох повідомлень з кожного напрямку. Якщо повідомлення поступає в систему і застає в ній три повідомлення з свого напрямку, тоді воно дістає відмову і знищується. Час оброблення процесором одного повідомлення складає мс, час передавання одного повідомлення у першій лінії складає мс, у другій ­­– мс. Необхідно здійснити імітаційне моделювання системи протягом часу Т₄ мс. Визначити коефіцієнт завантаження пристрою та ймовірність відмови обслуговування, зумовленої переповненням буфера накопичення.

Індивідуальні вхідні дані для моделювання наведено у табл. 10.9.

Таблиця 10.9

№ варі­анту
1	2	3	4	5	6	7	8	9
1	6	1	5	1	42	102	134	20
2	9	2	7	1	51	123	112	25
3	8	1	9	2	31	82	102	30
4	6	1	8	2	52	113	124	35
5	7	1	6	1	62	92	103	40

Продовження табл. 10.9

1	2	3	4	5	6	7	8	9
6	9	2	7	1	41	124	112	45
7	8	2	9	2	31	103	134	50
8	7	1	8	1	51	82	92	55
9	6	1	5	1	42	113	124	60
10	9	2	7	1	62	92	113	65
11	8	2	9	2	31	123	102	70
12	6	1	8	1	52	134	114	75
13	7	1	5	1	42	82	123	80
14	8	2	7	1	31	102	92	85
15	9	1	8	2	62	114	134	90

Зміст звіту

• формулювання варіанту завдання;

• обґрунтування вибору конкретних об’єктів GPSS World для реалізації завдання;

• блок-діаграми GPSS World моделі;

• текст GPSSW-програм для реалізації моделі;

• вікна REPORT з різними варіантами результатів моделювання;

• аналіз результатів моделювання, їх графічних залежностей та гістограм.
