Контрольні запитання

1. Чим відрізняється моделювання одноканальних від багатоканальних СМО?

2. Як в програмі можна задати ємність накопичувача?

3. Охарактеризуйте режими використання блоку TRANSFER?

4. Чим відрізняється робота блоку TRANSFER в режимі PICK та ALL?

5. У якому вікні з’являються помилки, виявлені у програмі, а в якому – результати моделювання?

Лабораторна робота 7. Моделювання у GPSS World багатофазних СМО та оцінка якості їх функціонування

Мета лабораторної роботи – здійснити моделювання багатофазних розімкнутих СМО у GPSS World та проаналізувати оцінки ефективності функціонування систем

Загальні відомості

Процес функціонування трифазної розімкнутої системи масового обслуговування представлено на рис. 10.9.

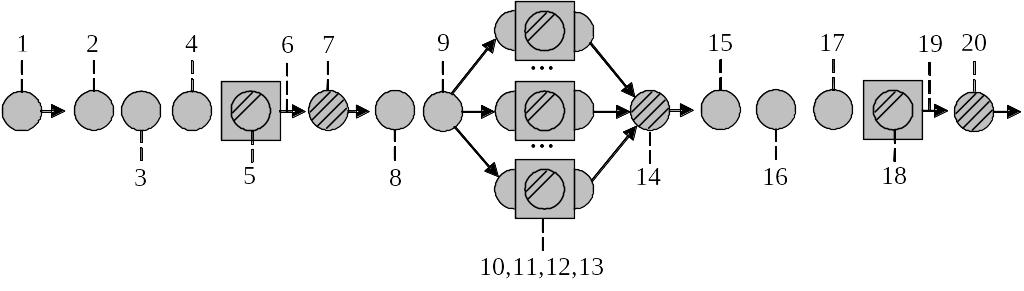

Рис. 10.9. Графічне зображення функціонування трифазної розімкнутої системи масового обслуговування

Охарактеризуємо кожну подію, яка виникає у такій системі

1. Генерування вимог, що надходять у систему (GENERATE).

2. Вхід вимог у чергу (QUEUE).

3. Перевірка зайнятості каналу обслуговування(SEIZE).

4. Вихід вимоги з черги (DEPART).

5. Обслуговування вимоги (ADVANCE).

6. Звільнення каналу обслуговування (RELEASE).

7. Передача вимоги із однієї фази в іншу (ADVANCE).

8. Вхід вимоги у накопичувач (ENTER).

9. Передача вимоги в один із вільних каналів обслуговування (TRANSFER).

10. Очікування звільнення одного із каналів обслуговування (SEIZE).

11. Вихід вимоги з накопичувача (LEAVE).

12. Час обслуговування вимоги в каналі обслуговування (ADVANCE).

13. Звільнення каналу обслуговування (RELEASE).

14. Передача вимоги із однієї фази в іншу (ADVANCE).

15. Вхід вимог у чергу (QUEUE).

16. Перевірка зайнятості каналу обслуговування(SEIZE).

17. Вихід вимоги з черги (DEPART).

18. Обслуговування вимоги (ADVANCE).

19. Звільнення каналу обслуговування (RELEASE).

20. Вихід вимоги із системи (TERMINATE).

З наведеної схеми видно, що багатофазна система – це послідовне поєд­нання одноканальних і багатоканальних систем. Тому для побудови імітаційної моделі скористайтесь теоретичними відомостями до попередніх лабораторних робіт.

Завдання для виконання роботи

Відповідно до заданого варіанту необхідно виконати наступні дії:

• розробити блок-діаграми та програмний код GPSS World для реалізації моделі;

• провести процес моделювання у GPSS World з використанням інтерактивного режиму.

Індивідуальні завдання для моделювання

В інформаційно-обчислювальній системі відбуваються наступні події: “введення інформації”, “оброблення інформації”, “виведення інформації”. Подія “введення інформації” триває  секунд і підпорядковується N-му закону розподілу. Подія “оброблення інформації” здійснюється трьома процесора­ми. Час оброблення інформації становить , ,секунд відповідно і характеризуються М-ними законами розподілу. Подія “виведення інформації” триває  секунд і підпорядковується К-му закону розподілу. Інформаційні потоки надходять у систему кожні  секунд і підпоряд­ковуються експоненціальному закону розподілу. Середній час передавання інформації від однієї фази до іншої дорівнює l m секундам і характеризується нормальним розподілом.

Змоделювати роботу системи протягом 1000 с і визначити основні характеристики:

• коефіцієнти використання всіх процесорів;

• середній час обслуговування вимоги на кожній фазі;

• максимальну кількість вимог, які перебувають у черзі на обслуго­вування;

• середній час перебування вимог у чергах.

Індивідуальні вхідні дані для моделювання наведено у табл. 10.5.

Таблиця 10.5

№ ва­ріан­ту							l	m	закони
									N	М	К
	30	253	73	58	85	282	31	52	норм.	експ.	норм.
	15	14	455	393	424	103	21	31	експ.	норм.	норм.
	28	25	705	653	726	22	42	42	експ.	норм.	експ.
	7	52	12	18	14	62	31	21	норм.	експ.	норм.
	19	173	504	453	555	22	52	31	норм.	норм.	експ.
	15	13	41	38	35	14	31	42	експ.	експ.	експ.
	13	103	28	31	25	153	42	31	норм.	експ.	норм.
	8	72	213	194	155	10	31	21	норм.	норм.	експ.
	22	19	554	615	533	19	32	31	експ.	норм.	експ.
	25	22	60	65	70	284	42	31	експ.	експ.	норм.
	16	142	38	45	42	12	32	21	норм.	експ.	експ.
	21	18	555	493	586	17	53	42	експ.	норм.	експ.
	17	15	423	444	485	14	42	31	експ.	норм.	експ.
	13	10	33	28	31	153	21	32	експ.	експ.	норм.
	9	82	254	213	285	102	21	21	норм.	норм.	норм.

Зміст звіту

• формулювання варіанту завдання;

• обґрунтування вибору конкретних об’єктів GPSS World для реалізації завдання;

• блок-діаграми GPSS World моделі;

• текст GPSSW-програм для реалізації моделі;

• вікна REPORT з різними варіантами результатів моделювання;

• аналіз результатів моделювання, їх графічних залежностей та гістограм.
