4.3. Основні складові системи gpssw
На основі побудованої блок-діаграми інформація про об'єкти GPSSW записується у вигляді послідовності операторів. Оператор моделі в GPSS World – це або оператор GPSS, або PLUS-оператор. Оператори GPSS діляться на: блоки і команди.
Кожний оператор GPSS повинен записуватися одним текстовим рядком довжиною не більше 250 символів. Оператори GPSS складаються із частин, що називаються полями. Поле - це набір символів, відділений пробілами або обмежувачем. У загальному випадку оператор складається з наступних полів:
<мітка> |
<блок> |
<операнди>; <A>, <B>, <C>, [<D>] |
<коментарії> |
Поле <мітка> містить назву, яку може бути присвоєно оператору блоку або оператору опису.
Поле <блок> містить зарезервоване слово GPSS World, яке визначає функціональне призначення блоку і задає сукупність дій, які мають бути виконані.
У полі <операнди> задаються
дані, необхідні для виконання операторів.
Вони задаються параметрами (операндами),
які розділяються комами або пробілами.
Задання одних операндів може бути
обов’язковим, а інших – необов’язковим.
У другому випадку значення таких
операндів визначається транслятором
за замовчуванням. Між двома сусідніми
операндами може ставитися кома або
пробіл: <A, B>
або <A
B>.
Якщо між операндами А і В після
коми ставиться пробіл <A,
B>
або між ними знаходитиметься два пробіли,
тоді це рівносильно двом комам. У цьому
випадку операнд В буде сприйматися
транслятором як третій операнд, а
значення другого операнда визначатиметься
за замовчуванням.
Поле <коментарії> розташовується після операндів, від яких відокремлюється символом “крапка з комою”. Коментарій, який займає весь рядок, визначається символом “зірочка” <*>. У полі <коментарії> можуть використовуватися букви латинського алфавіту, кирилиці, а також будь-які інші символи.
Команди використовуються:
для опису (визначення) деяких об’єктів, зокрема змінних функцій, матриць, таблиць; ці команди називаються також операндами опису;
для керування процесом моделювання; ці команди можуть знаходитися як у GPSSW-моделі, так і задаватися інтерактивно користувачем у процесі моделювання ззовні за допомогою відповідних пунктів меню GPSS World; ці команди називають також операндами керування.
Блоки представляють виконавчі оператори і реалізують у процесі моделювання не всі дії, які описані цими операторами.
Об'єктам GPSS, яких у моделі може бути декілька, надають назви, які повинні починатися з літери, можуть містити до 200 літер і цифр, а також символи підкреслення. Назва не повинна збігатися із ключовими словами GPSS. Однакові назви можна використовувати для різних об'єктів.
Операторами мови PLUS є:
BEGIN (розпочати);
END (завершити);
DO…WHILE (оператор циклу);
EXPERIMENT (експеримент);
GOTO (перейти до);
IF…THEN…ELSE… (оператор розгалуження);
CALL (виклик процедури);
TEMPORARY (тимчасово);
RETURN (вернути).
Система GPSSW має вбудовану бібліотеку процедур для роботи з рядками, бібліотеку математичних процедур, а також містить додаткові процедури для роботи з вимогами та проведення експериментів.
Вищевказані бібліотеки і процедури, а також функції типових розподілів ймовірностей у GPSSW розглядаються у розділі 8.

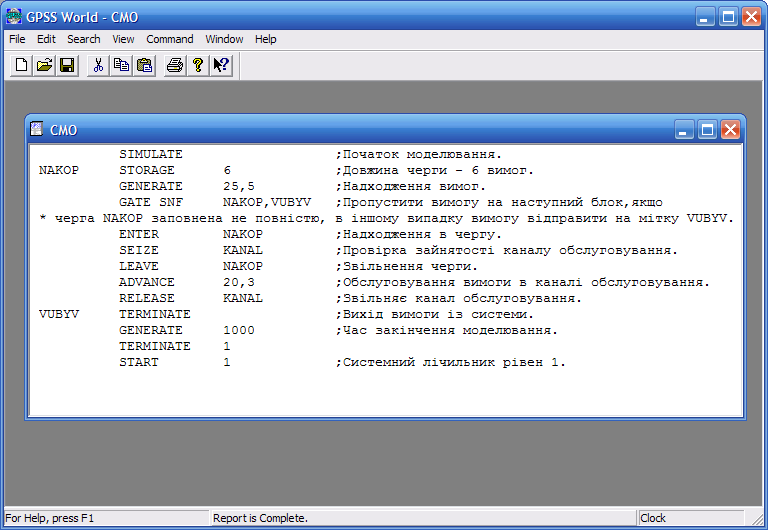

Нижче, на рис. 4.3. наведена модель, написана відповідно до розглянутої блок-діаграми (див. рис. 4.2). Модель описує СМО з одним пристроєм і чергою перед ним. Оброблення вимоги в пристрої триває (25 ± 5) одиниць часу. Черга обмежена довжиною 6 вимог. Вимоги надходять у систему кожних (20 ± 3) одиниць часу і якщо в черзі немає вільних місць, тоді вони залишають систему необслуженими. Моделювання здійснюється протягом 1000 одиниць часу.
Рис. 4.3. Програма моделі системи масового обслуговування.
