2. Панель інструментів gpss World

Для роботи з середовищем GPSSW зручно мати на екрані стандартну панель інструментів (рис. 3.14). Її можна відкрити або закрити за допомогою пункту Toolbar (Панель інструментів) меню View.

При переміщенні вказівника миші піктограмами панелі інструментів з’являється підказка про призначення кожної з дев’яти кнопок панелі. З будь-якою із кнопок пов’язаний певний пункт меню, а малюнок на кнопці допомагає її ідентифікувати.

Рис.3.14. Стандартна панель інструментів

3. Вікно моделі у системі gpss World

Для розроблення, перевірки і відлагодження програм в GPSSW вико­рис­товується вікно вихідної моделі. Це вікно викликається автоматично з відкриттям файлу програми в діалоговому вікні Open. Як приклад розгля­немо файл KRAN_MASH.GPS, який містить програму в системі GPSSW (рис. 3.15). Діалогове вікно відкриття файлу можна вивести а екран за допо­могою команди File → Open або за допомогою комбінації клавіш CTRL + O.

Програму, яка знаходиться у вікні моделі, можна відтранслювати і отримати результат моделювання. Для цього вікно моделі має бути активним.

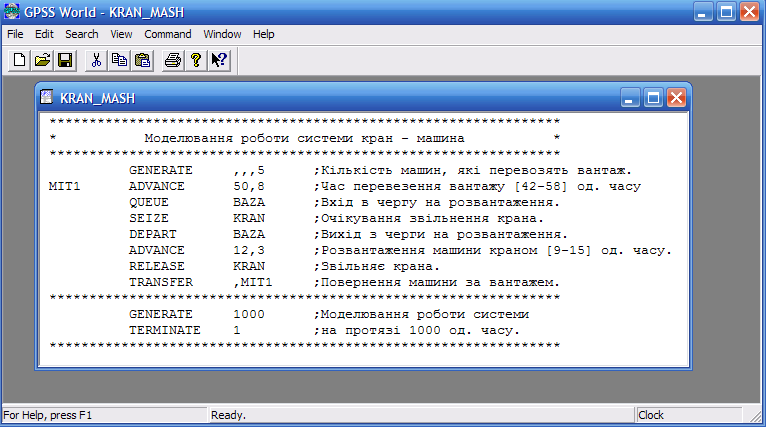

Рис.3.15. Вікно вихідної моделі

Для транслювання і виконання програми необхідно активізувати пункт основного меню Command (Команда) → Create Simulation... (Створити виконувану модель) меню. Якщо програма написана без помилок і в ній присутня команда керування START (ПУСК), яку не супроводжують символи NP, тоді результати моделювання будуть виведені у вікні REPORT.

Можна також скористатися комбінацією клавіш Ctrl+Alt+S для виклику компілятора і виконання процесу компіляції вихідної моделі. Імітаційне моделювання в програмі KRAN_MASH.GPS не виконується, оскільки в ній немає команди керування START (ПУСК). Але у результаті вказаних вище дій відкриється вікно JOURNAL з повідомленням про час початку та завершення компіляції (рис.3.16).

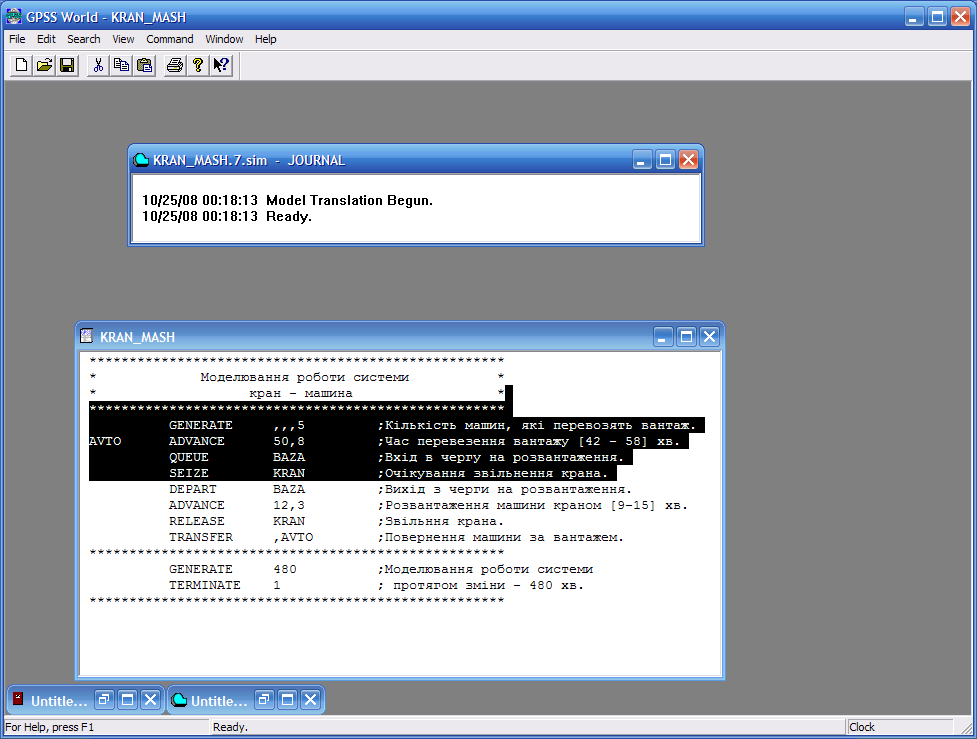

Рис.3.16. Вікно JOURNAL

Після компіляції програма може бути запущена на виконання. Для цього вибираємо із основного меню Command (Команда) → START (ПУСК), що призведе до відкриття діалогового вікна Start Command (Процес моделювання), яке зображено на рис. 3.17.

Рис.3.17. Діалогове вікно Start Command

Натиснувши кнопку ОК у вікні REPORT, отримаємо результати моделювання. На рис. 3.18 зображено фрагмент результатів моделювання задачі KRAN_MASH.GPS у вікні REPORT.

Рис.3.18. Фрагмент результатів моделювання задачі KRAN_MASH.GPS

Вікно JOURNAL служить також і для відображення діагностичних повідомлень про помилки в програмі.

Нехай зроблена помилка в операторі SEIZE. Його назва написана неправильно, наприклад, SEISE. Повідомлення про це з’явиться у вікні JOURNAL (рис. 3.19).

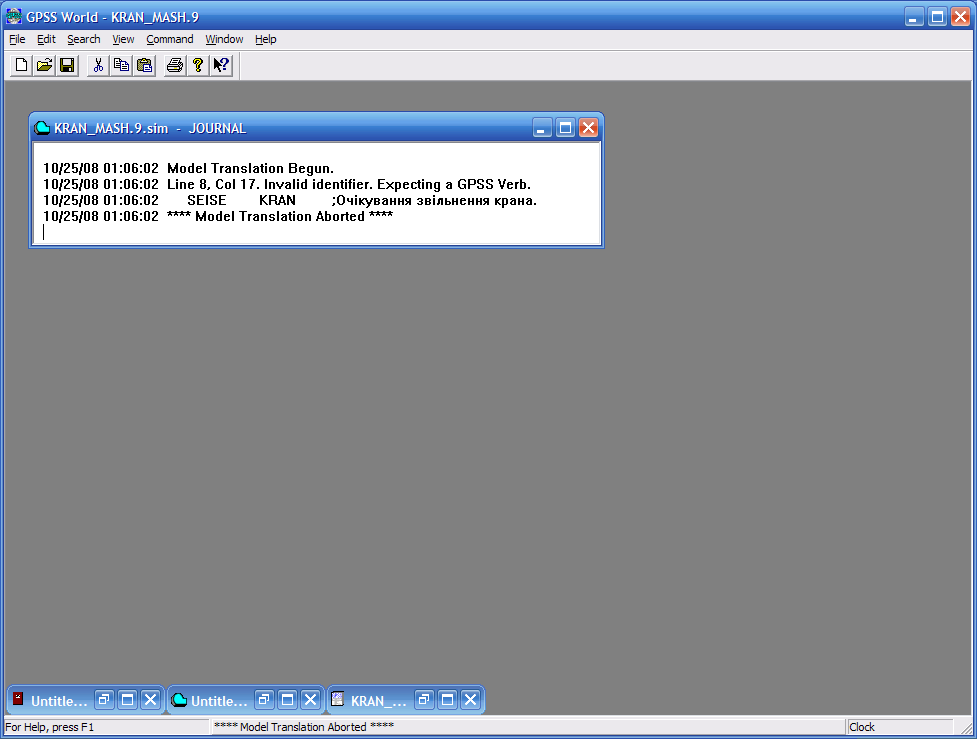

Рис.3.19. Вікно JOURNAL зображенням помилки

У вікні JOURNAL вказується номер рядка (Line 8) і позиція в рядку (Col 17), де зроблена помилка. Нижче приводиться некоректний рядок програми:

SEISE KRAN ;Очікування звільнення крана.

Ще нижче дається повідомлення про переривання компіляції:

****Model Translation Aborted**** (Компіляція вихідної моделі перервана).

Для оперативного знаходження рядка з помилкою можна використати пункт основного меню Search (Пошук). Для цього виконуємо команди Search → Go to Line (Перейти до рядка), що спричинить відкриття діалого­вого вікна Enter Line Number (Введіть номер рядка), яке зображено на рис. 3.20. Тепер у текстове поле введемо номер рядка, в якому зроблена помилка.

Рис.3.20. Діалогове вікно Enter Line Number

Система GPSSW дозволяє здійснювати копіювання і передавання тексту програми у середині вікон, а також між вікнами. Для цього викорис­товується буфер обміну даними з виконанням пунктів Edit (Правка) і Copy (Копіювати).

Для імітаційного моделювання у системі GPSSW використовуються такі вікна:

• Model (Модель) – вікно повноекранного текстового редактора;

• JOURNAL (Журнал) – вікно журналу для запису повідомлень;

• Blocks Window (Вікно блоків) – вікно інтерактивного зображення динаміки переміщення вимог через блоки;

• Expressions Window (Вікно виразів) – вікно інтерактивного зображення значень виразів;

• Facilities Window (Вікно каналів обслуговування) – вікно інтерактивного зображення динаміки значень каналів обслуговування;

• Logicswitches Window (Вікно логічних перемикачів) – вікно інтерактивного зображення динаміки логічних перемикачів;

• Matrix Window (Вікно матриць) – вікно інтерактивного зображення динаміки значень елементів матриці;

• Plot Window (Вікно графіки) – вікно інтерактивного зображення графіків (не більше 8);

• Queues Window (Вікно черг) – вікно інтерактивного зображення динаміки зміни черг;

• Savevalues Window (Вікно величин, що зберігаються) – вікно інтерактивного зображення зміни значень величин, що зберігаються;

• Storage Window (Вікно накопичувачів) – вікно інтерактивного зображення динаміки зміни значень параметрів накопичувача;

• Table (Таблиця) – вікно інтерактивного зображення динаміки зміни значень таблиці;

• Transaction Snapshot (Стоп-кадр вимоги) – зображення стану вимоги в процесі моделювання;

• CEC Snapshot (Стоп-кадр списку поточних подій) – зображення стану ланцюга поточних подій в процесі моделювання;

• FEC Snapshot (Стоп-кадр списку майбутніх подій) – зображення стану ланцюга майбутніх подій в процесі моделювання;

• Numeric Groups Snapshot (Стоп-кадр числових груп) – зобра­ження стану числових груп в процесі моделювання;

• Userchains Snapshot (Стоп-кадр списку користувача) – зобра­ження ланцюга користувача в процесі моделювання;

• Transaction Groups Snapshot (Стоп-кадр групи вимог) – зобра­ження стану групи вимог в процесі моделювання.
