1. Меню File

Пункт File (Файл) основного меню використовується для роботи з файлами документів (рис.3.1). Меню пункту File можна викликати також натисненням комбінації клавіш Alt+F.

Рис.3.1. Меню пункту File головного меню

Файли імітаційних моделей в системі GPSSW записуються у вікні Model (Модель) і зберігаються з розширенням .gps. Для створення об’єкта “Модель” використовують команди File → New → Model (Файл → Новий → Модель). Текстові файли системи GPSSW записуються у вікні Text File (Текстовий файл) і зберігаються з розширенням .txt.

У файлах можуть зберігатися і результати моделювання (розширення .gpr). Ці файли створюються після збереження даних вікна REPORT (Звіт). Також можна зберегти повідомлення (розширення .sim), що з’являються у процесі моделювання систем і виводяться у вікні JOURNAL (Журнал).

Створення нового файлу здійснюється активізацією пункту New або натисканням комбінації клавіш Ctrl+N. У результаті відкривається діалогове вікно Новый документ. Пункту New на стандартній панелі інструментів відповідає дублююча піктограма із зображенням чистого аркуша із загнутим правим верхнім кутиком. Використовуючи діалогове вікно Новый документ, можна створити новий файл для моделювання з допомогою пункту Model (розширення .gps) і текстовий файл з допомогою пункту Text File (розширення .txt). Після подвійного клацання мишкою по необхідному типу файлу або по кнопці ОК (потрібний файл виділений), з’явиться вікно для введення системи моделювання Untitled Model 1 або для створення текстового файлу Untitled Text File 1.

Розглянемо приклад. Введемо у вікні Untitled Model 1 модель одно­ка­нальної розімкнутої системи масового обслуговування (СМО) (рис. 3.2).

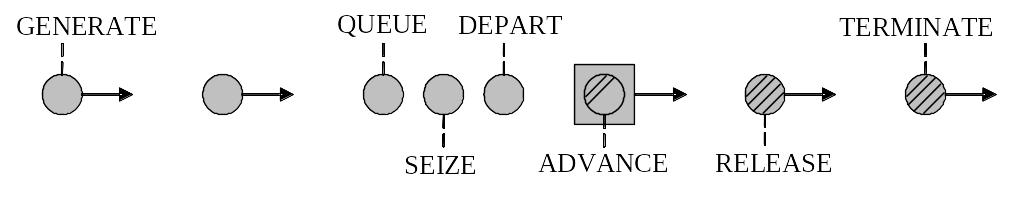

Рис. 3.2. Найпростіша система масового обслуговування

Охарактеризуємо кожну подію, яка виникла у такій найпростішій СМО блоками GPSSW:

1. Поява вимоги в системі (GENERATE – Генерувати).

2. Вхід вимоги у чергу (QUEUE – Черга).

3. Визначення зайнятості каналу обслуговування (SEIZE - Зайняти). Якщо канал зайнятий, тоді вимога залишається в черзі, якщо вільний – то входить у канал обслуговування.

4. Вихід вимоги з черги (DEPART – Вийти).

5. Обслуговування вимоги в каналі обслуговування (ADVANCE – Затримати).

6. Звільнення каналу обслуговування (RELEASE – Звільнити).

7. Вихід вимоги із системи (TERMINATE – Завершити).

На рис. 3.3 показано програму в системі GPSSW для такої СМО.

Використані в програмі блоки (оператори) повністю відповідають змісту та логіці системи, що моделюється. Праворуч від операторів запи­суються параметри (властивості, змінні), які характеризують дану подію. Так, в операторі GENERATE, перша цифра (12) визначає середній інтервал часу між надходженнями вимог в систему на обслуговування, а друга (3) –макси­мально допустиме відхилення від середнього часу. В операторах QUEUE і DEPART мітка Cherga визначають назву черги, в яку ввійшла і з якої збирається вийти вимога. В операторах SEIZE і RELEASE символи Kanal визначають назву каналу обслуговування, в який збирається надійти вимога, якщо він звільниться, і вийти після обслуговування. В операторі ADVANCE перша цифра (10) визначає середній час обслуговування вимоги, а друга (2) – максимально допустиме відхилення від цього часу. Оператор TERMINATE виконує видалення однієї вимоги з системи. Цифра 300 в операторі START означає число вимог, які необхідно пропустити через систему.

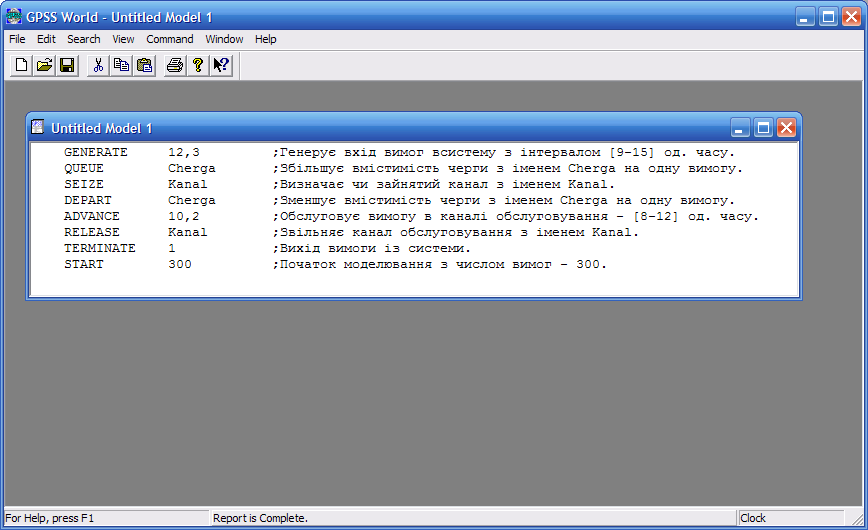

Рис 3.3. Вікно Untitled Model 1 з моделлю найпростішої СМО

Для виведення результатів моделювання у системі GPSSW використано стандартний звіт. У ньому містяться результати моделювання системи, наприклад такі, як коефіцієнт використання каналу обслуговування, середня довжина черги, середній час перебування вимоги в черзі та ін.

Щоб отримати стандартний звіт за результатами моделювання, необ­хід­но виконати команди: Command (Команда) головного меню → Create Simulation (Створити модель, що виконується) → JOURNAL → REPORT. Стандартний звіт результатів моделювання для даного прикладу зображено на рис. 3.4.

У стандартний звіт включаються наступні основні показники моделю­вання системи, а саме:

• число обслужених вимог в каналі обслуговування – ENTRIES;

• коефіцієнт використання каналу обслуговування – UTIL;

• середній час обслуговування вимоги в каналі – AVE.TIME;

• максимальна довжина черги – MAX;

• середня довжина (вміст) черги – AVE.CONT;

• середній час перебування вимоги в черзі – AVE.TIME;

• час моделювання системи – END TIME та ряд інших показників.

Вибір пункту головного вікна File і меню Open…, що розкривається, або натискання комбінації клавіш Ctrl+O викликає стандартне діалогове вікно відкриття файлу Open. На стандартній панелі інструментів пункту Open... відповідає піктограма із зображенням відкритої папки.

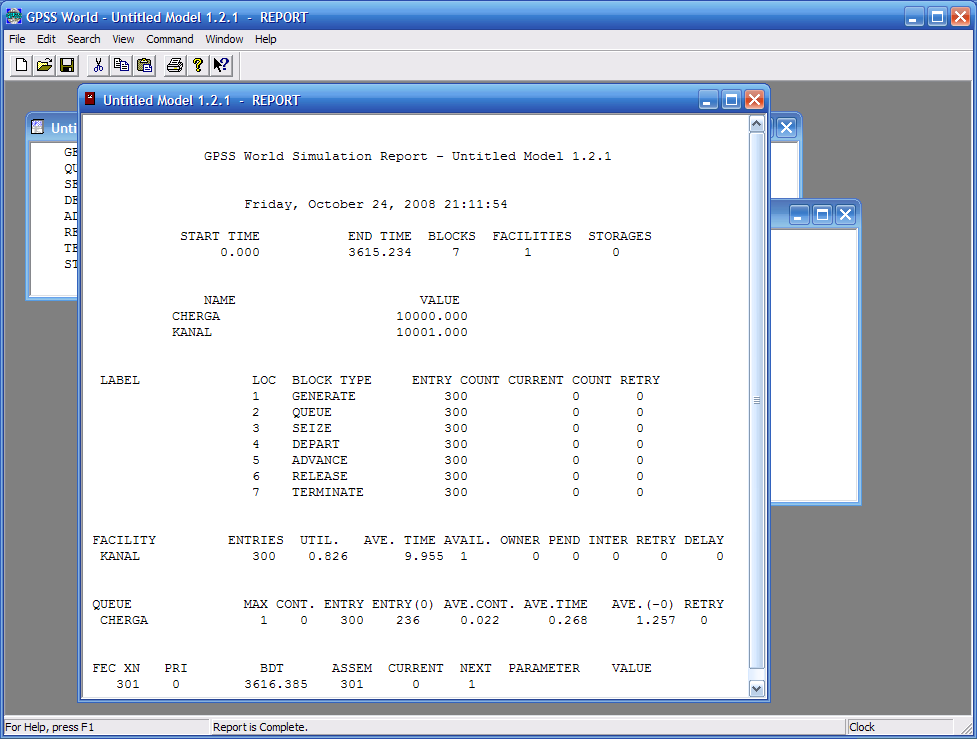

Рис. 3.4. Стандартний вивід результатів моделювання

Пункт меню Close, що розкривається, закриває активне вікно, тобто вікно поточної програми (файлу), і система переходить до попереднього вікна (або до порожнього першого, якщо інші вікна не виводились).

Вибір пункту меню Save або натискання комбінації клавіш Ctrl+S збе­рігає файл під тим же іменем. Пункт Save As…, що розкривається, дозволяє зберегти файл під новою назвою і/або у новому місці, в іншому форматі.

Вибір пункту меню Print… або натискання комбінації клавіш Ctrl+P відкриває діалогове вікно Print для введення імені принтера та параметрів друкування.

Пункт меню Internet викликає меню, що розкривається, і яке включає два пункти:

• Download Notice (Завантаження оголошень);

• GPSS Web Page… (Web-сторінка GPSS) викликає діалогове вікно із загальною інформацією від фірми про систему GPSS.

Пункт меню Exit, забезпечує вихід із системи GPSS World.
