Псковский колледж
строительства и экономики
2005 – 2006 уч. г.
Ш
АГ
V

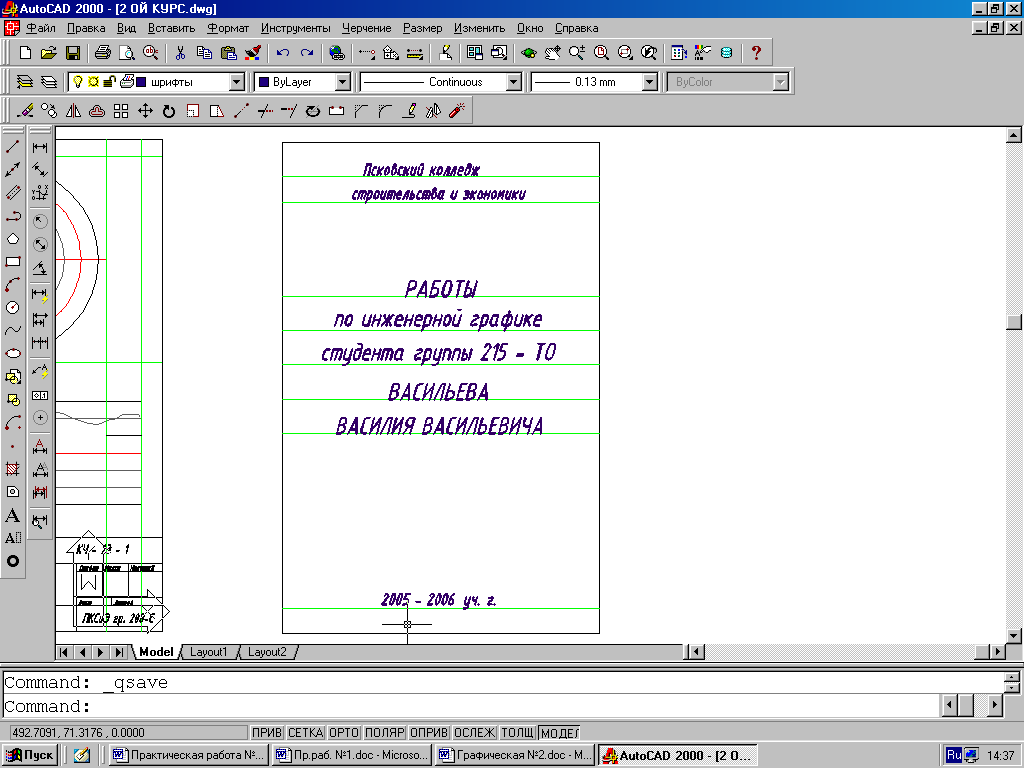

Далее необходимо изменить высоту букв (h 10) и набрать оставшийся текст.
В
НИМАНИЕ!

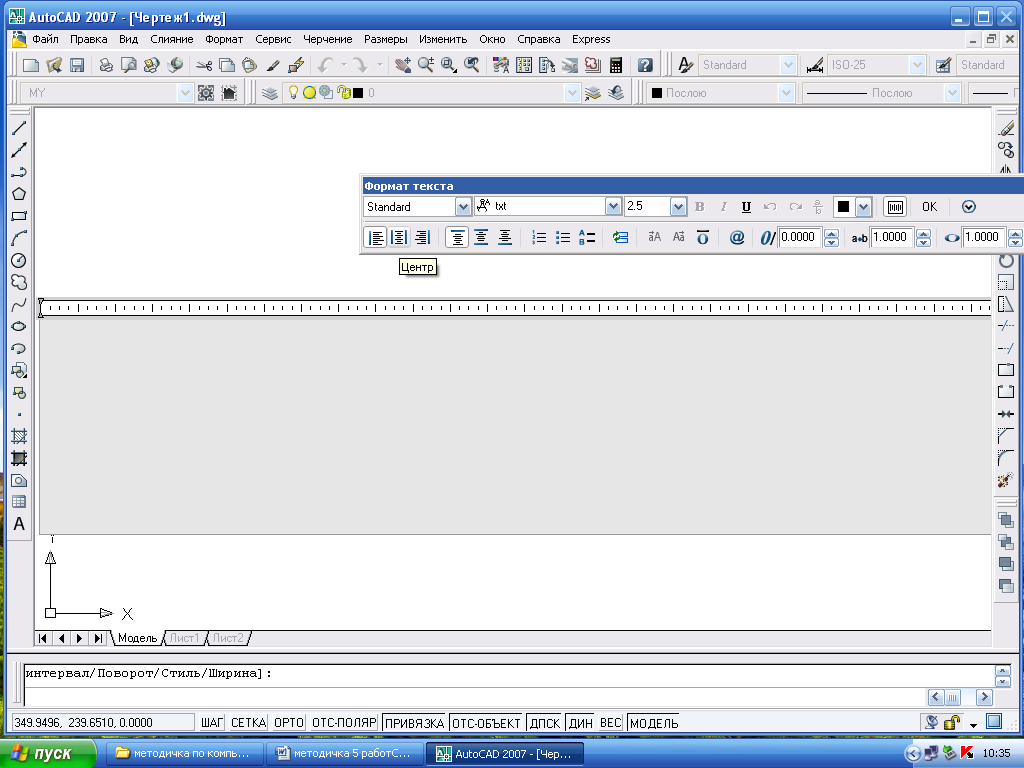

Выравнивание
текста удобнее производить ВНИЗ - ПО
ЦЕНТРУ.
ВНИМАНИЕ! Предлагаем в качестве подсказки и тренировки воспользоваться ТРЕНИНГОМ СИСТЕМЫ AutoCAD 2000:
Раздел 2 |
41 |
Т1 |
Сформировать динамический текст |
42 |
Т2 |
Сформировать вписанный текст |
|
43 |
Т3 |
Сформировать текст, выровненный по центру |
|
44 |
Т4 |
Сформировать текст, выровненный по ширине |
|
45 |
Т5 |
Сформировать текст, выровненный по середине |
|
46 |
Т6 |
Сформировать текст, выровненный вправо |
|
47 |
Т7 |
Создать наклонный стиль текста |

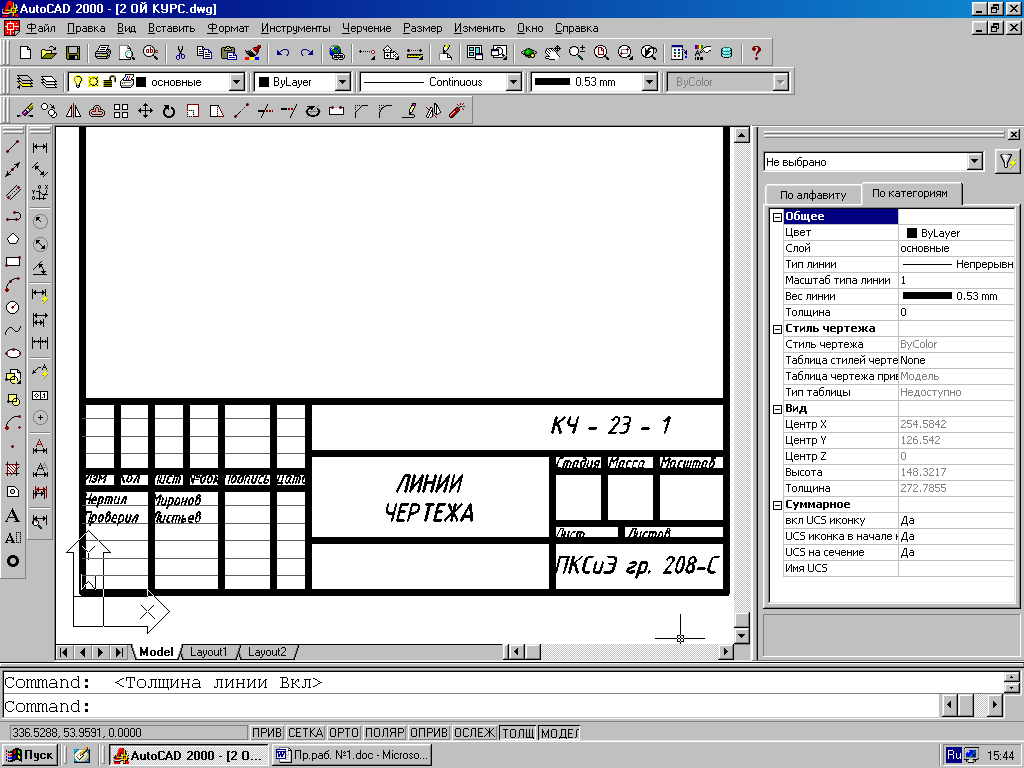

ШАГ VI (ВАРИАНТ 1)
Заполнение штампа.
Ч
ерез

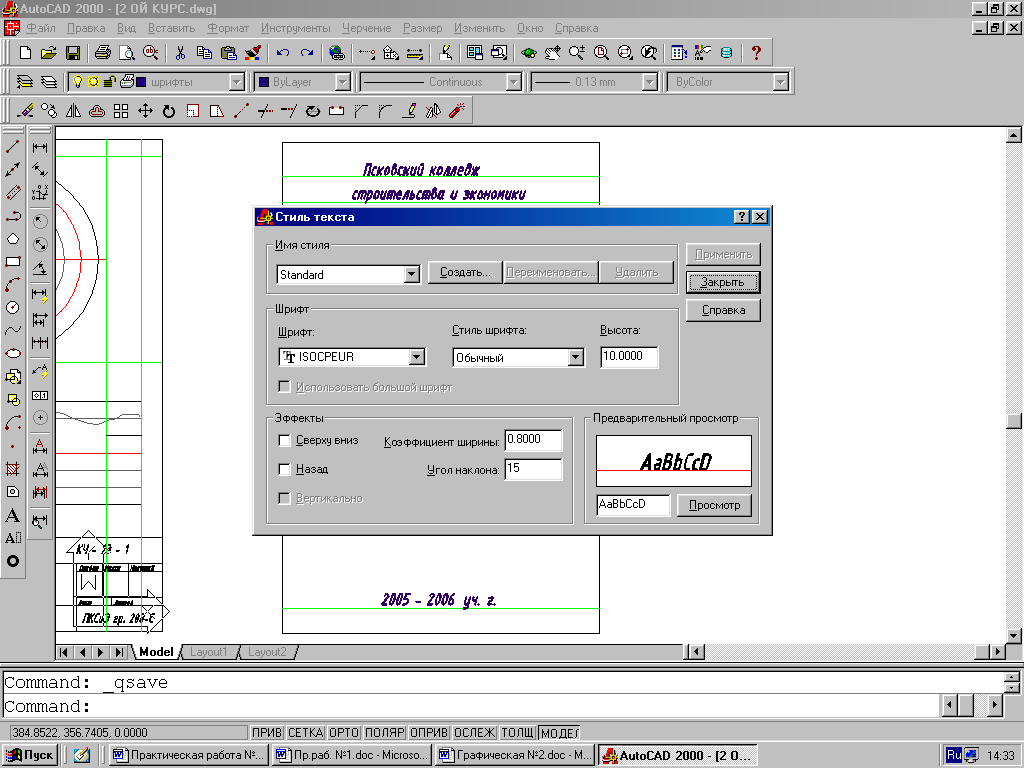

выпадающее меню: ФОРМАТ>СТИЛЬ
ТЕКСТА –
задаем следующие параметры: ISOCPEUR,
высота текста выбираем 2.5 (3), коэффициент
ширины 0.8, угол наклона 15
Так как высота букв в штампе разная возможен ее ввод в показанном выше диалоговом окне (ПАРАГРАФ).

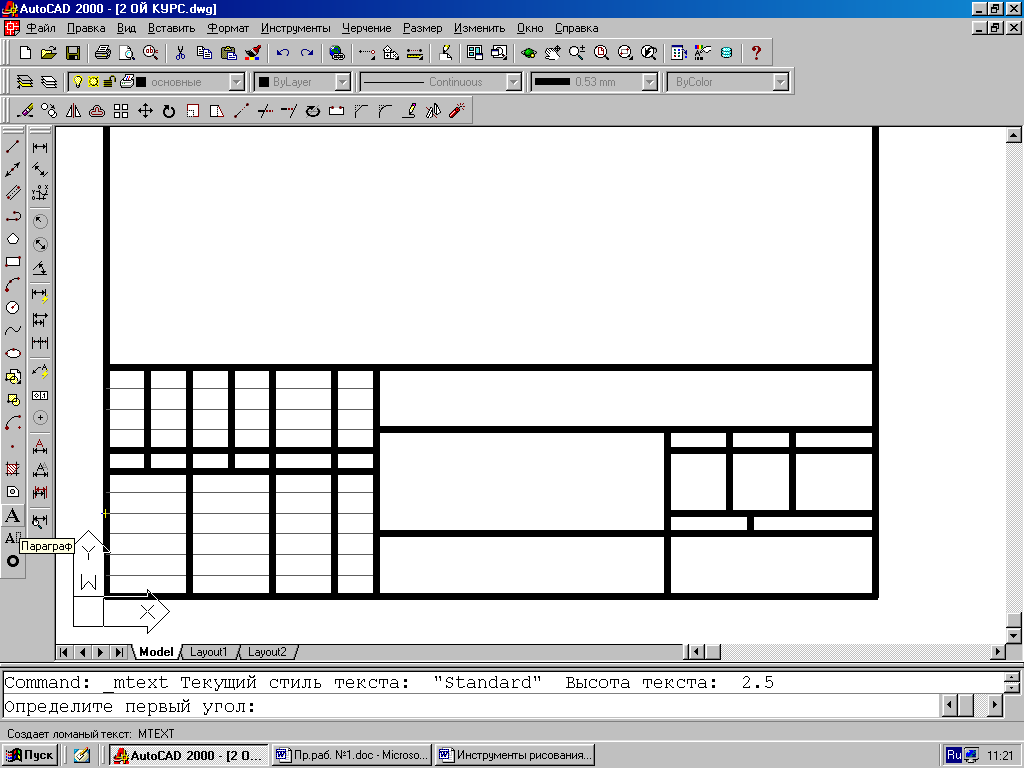

Выделяем область печати:

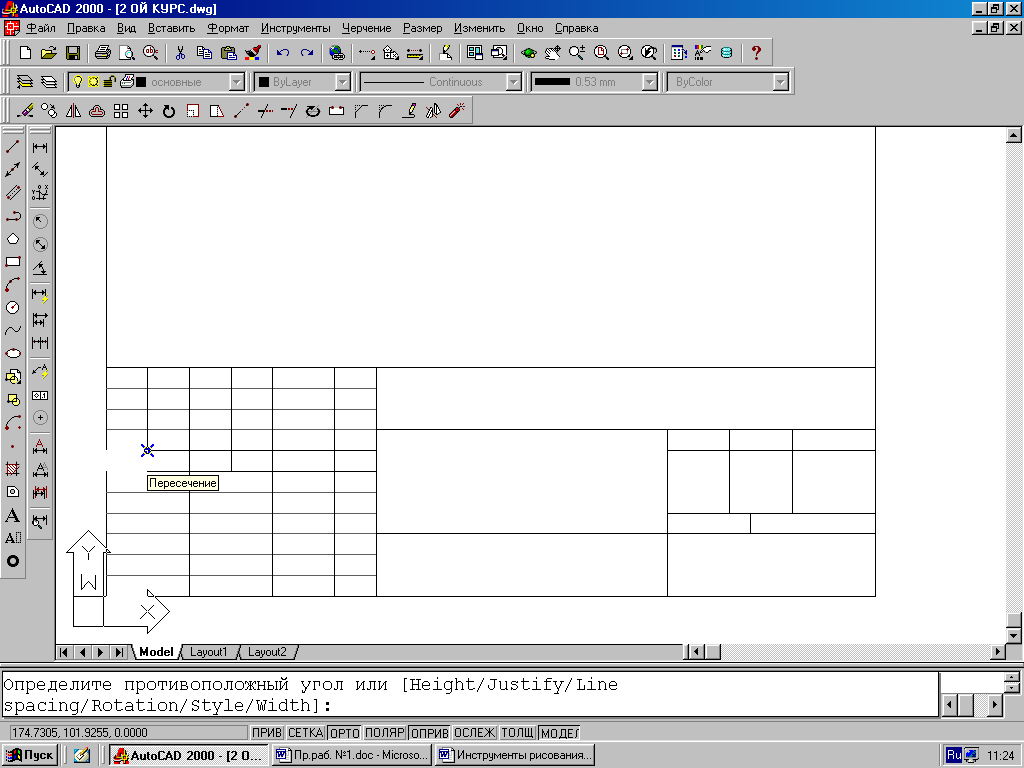

Вводим нужный текст в каждую графу.
Ш
АГ
VI
(ВАРИАНТ 2)
Заполнение штампа.
Через выпадающее меню: ФОРМАТ>СТИЛЬ ТЕКСТА – задаем следующие параметры: ISOCPEUR, высота текста не задается, коэффициент ширины 0.8, угол наклона 15.
Д
алее
через команду ПАРАГРАФ
вводим текст в одну из граф. (См. ВАРИАНТ
1 этого же шага).Включаем ОРТО-режим.

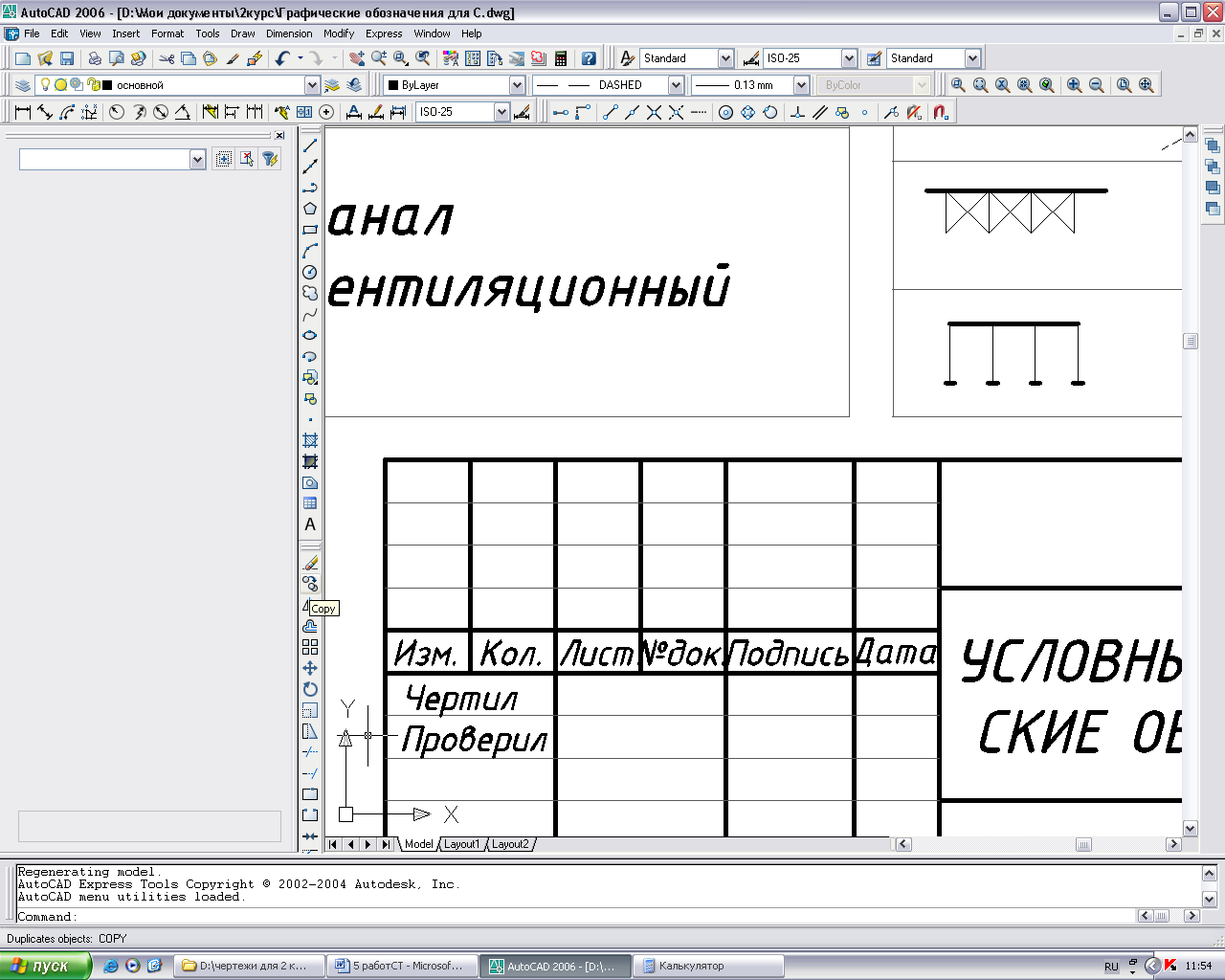

К
опируем
выполненную надпись во все графы,
заполняемые той же высотой шрифта.Затем изменяем текст там, где нам нужно. Для этого:

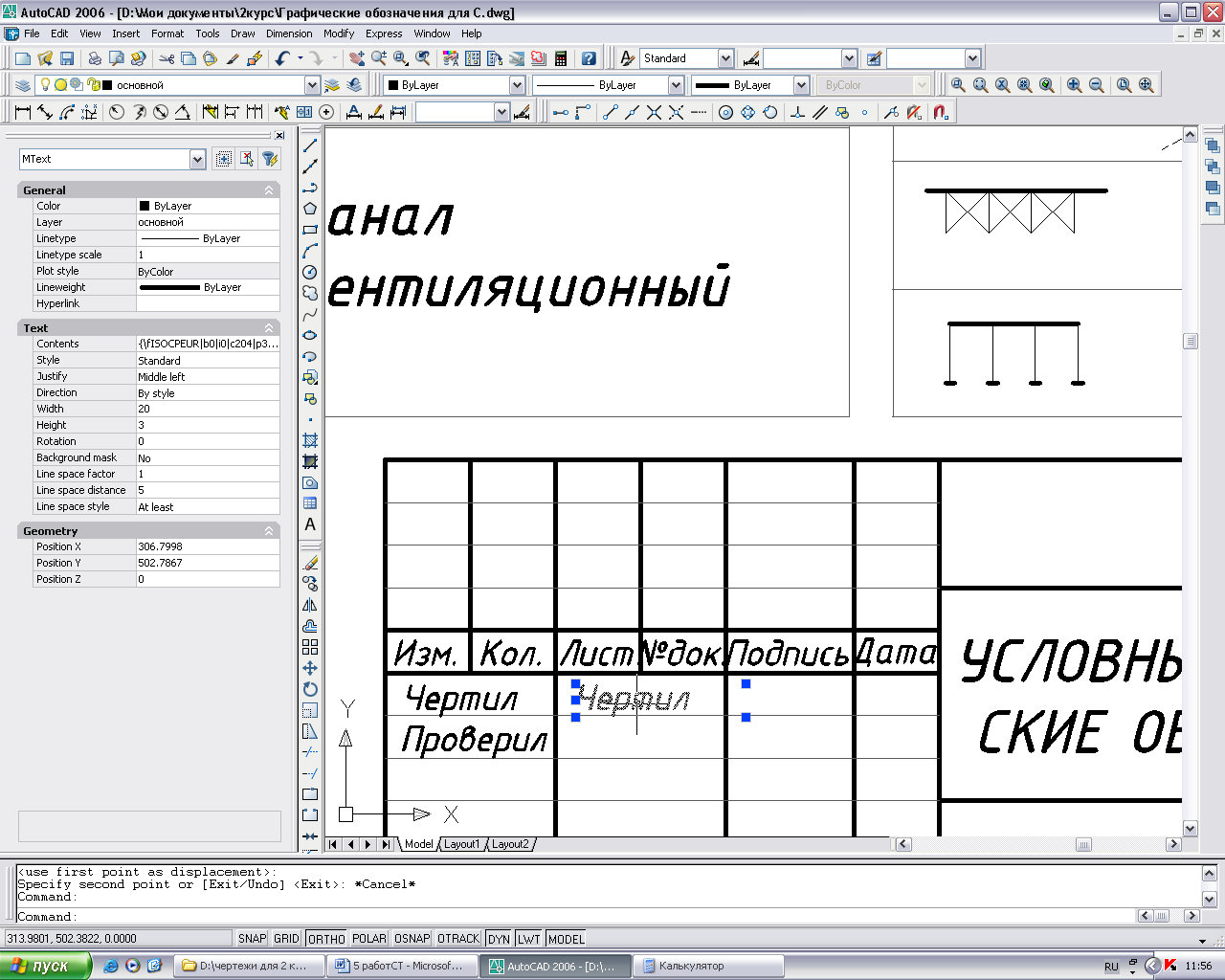

Выделяем текст, который будем изменять;
Нажимаем правую клавишу мыши;

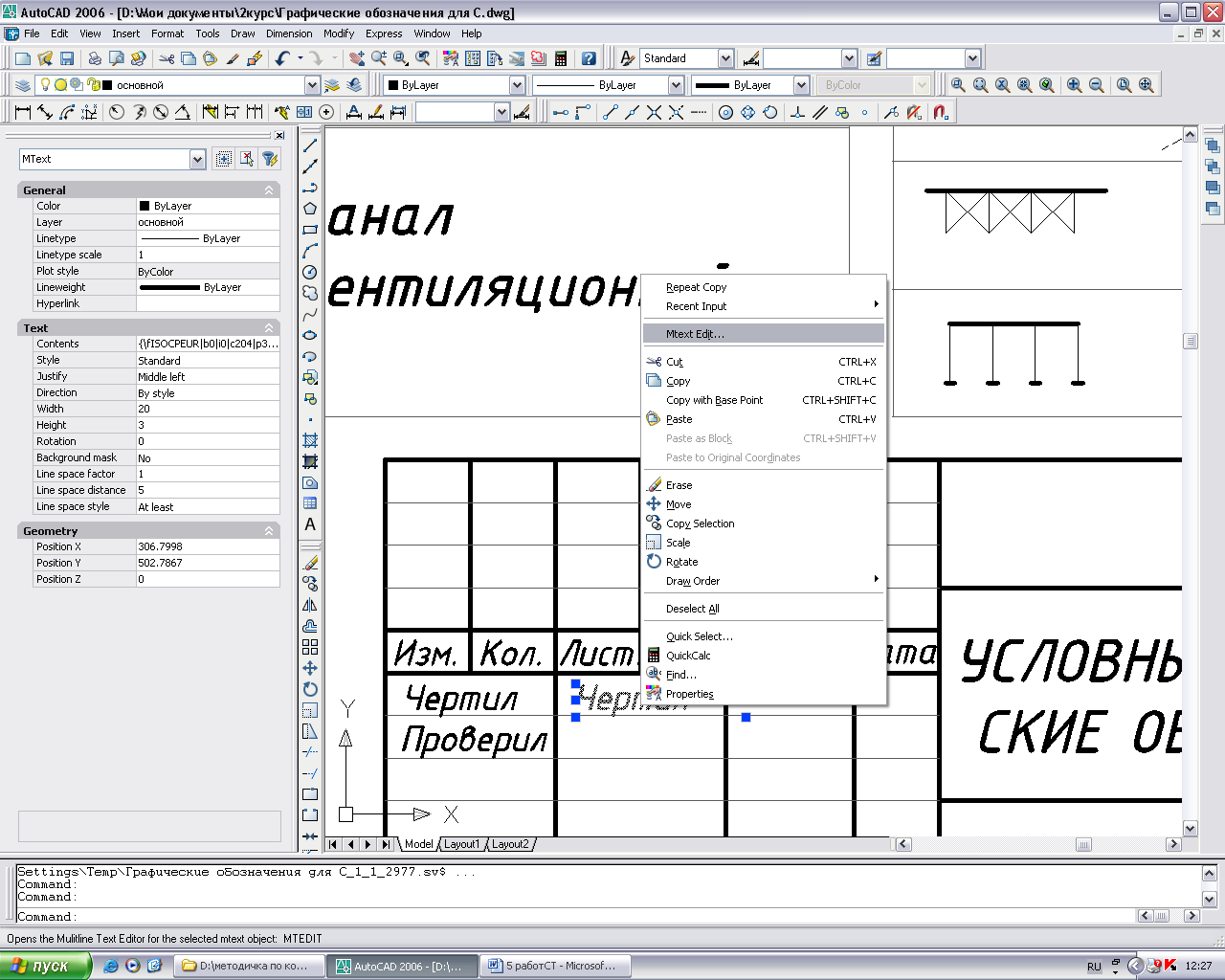

В появившемся контекстном меню выбираем строку ПРАВКА МТЕКСТА;

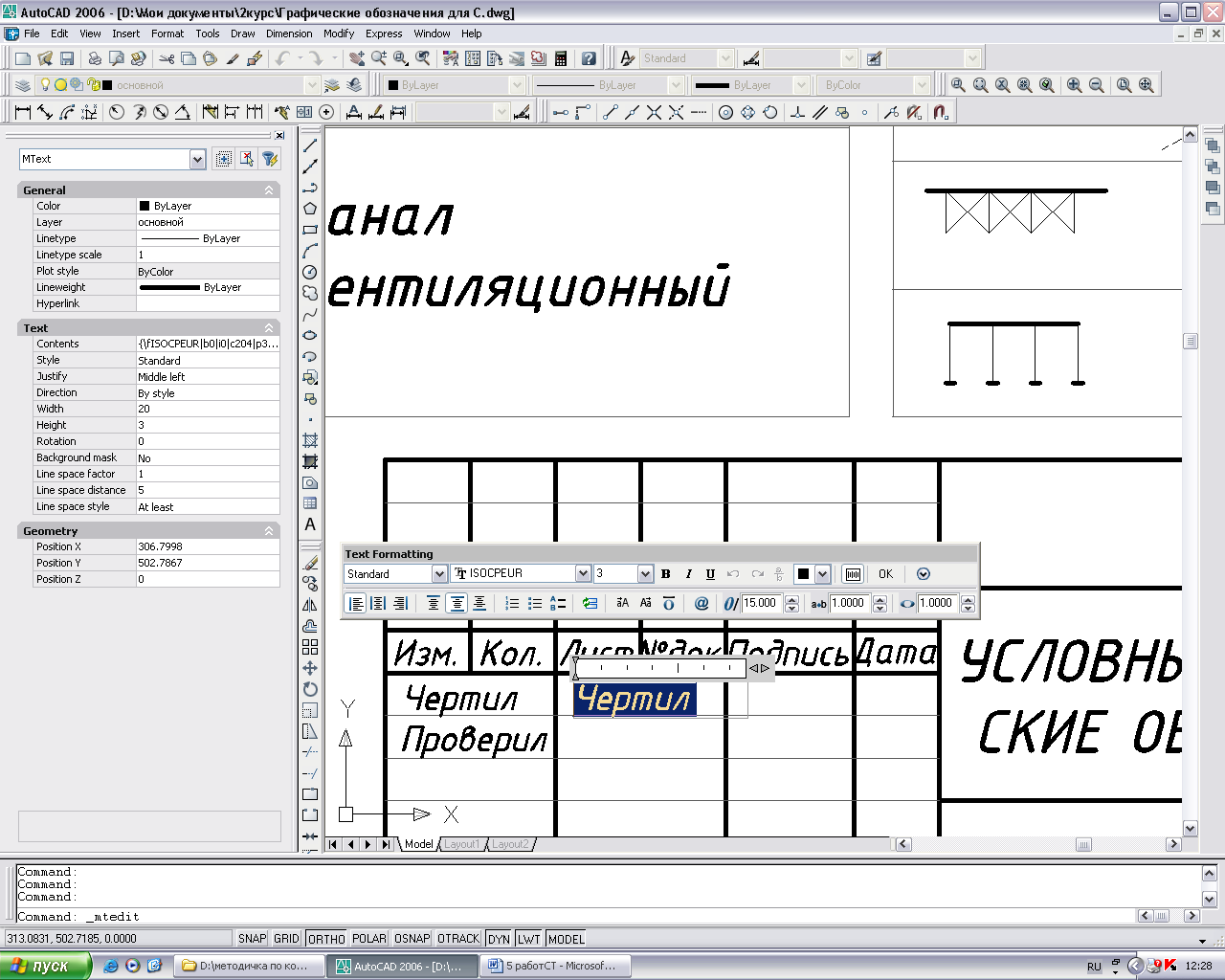

Появляется диалоговое окно ПАРАГРАФА, в котором мы и вносим изменения в текст.
В
НИМАНИЕ!
При
этом надписи будут расположены на одном
уровне, однако придется уточнять их
расположение (центровать) внутри
соответствующих граф.
В
НИМАНИЕ!
Штамп
заполняется одним и тем же типом шрифта,
при этом высота букв в разных графах
различна, следовательно, сначала
заполняем графы с высотой букв 3 (2.5)мм,
затем – 5.
В дальнейшем данную рамку можно сделать шаблоном, либо просто копировать для последующих работ.
ШАГ VII (только в случае использования шаблона штампа)
Далее необходимо изменить содержание штампа фамилию студента, номер группы и т.д.: - выделяем изменяемое слова, щелкнув левой клавишей мыши на нем; – нажимаем правую клавишу, появляется дополнительная панель, в ней выбираем правка параграфа – открывается окно Текстовый редактор – изменяем содержание текста – нажимаем клавишу ОК.
Для последующих работ можно сразу скопировать штамп несколько раз.
ШАГ VIII
Сохраняем работу. Выбираем в МЕНЮ \ Файл \ Сохранить
ВНИМАНИЕ! Для выполнения первых двух практических работ целесообразно использование записей в тетради по инженерной графике, так как данные задания направлены на ознакомление с программой AutoCAD и приобретение первичных навыков пользования основными панелями инструментов. Излишне сложные варианты заданий могут привести к затягиванию подготовительного этапа, каковым и являются представленные выше работы.
ВНИМАНИЕ! Варианты заполнения штампов приведены ранее. Ниже показаны примеры оформления некоторых листов дипломных работ, правда следует обратить внимание на год в связи с изменяющимися ГОСТами.
ВНИМАНИЕ! При копировании рисунков из AutoCAD в Mikrosoft Word не сохраняется заданная толщина линий.
Для специальностей
270103.51, 52 и 270111.51
«Строительство и эксплуатация зданий и сооружений» и
«Монтаж и эксплуатация оборудования и систем газоснабжения».
