Работа с уровнем и высотой

Уровень — это координата Z плоскости, параллельной плоскости ху, на ко­торой по умолчанию вычерчиваются плоские объекты. Причем текущий уровень определяет координату Z точки в пространстве, для которой AutoCAD получает только значения координат X и Y.

Управление назначением координаты Z вновь создаваемым объектам при при­вязке к точкам плоских, уже построенных объектов выполняется при помощи системной переменной QSNAPZ, которая принимает значение 0 или 1.

Если QSNAPZ = 0, то в .качестве координаты Z используется координата той точки, к которой производится привязка при построении объекта.

Если же присвоить QSNAPZ = 1, то в качестве координаты Z используется значение уровня, заданного командой ELEV (УРОВЕНЬ).

Уровень используется для черчения над или под плоскостью ху и позволяет задавать различные значения координате Z, в которой вычерчивается основа­ние трехмерного объекта. Для вновь создаваемых объектов уровень устанавли­вается командой ELEV (УРОВЕНЬ), которая вводится с клавиатуры. Этой же командой можно придать плоским объектом и высоту Thickness (Высота).

Придание плоским объектам высоты позволяет создавать разнообразные поверхности с толщиной, равной толщине исходного объекта. Операция придания высоты плоскому объекту называется выдавливанием. При выдав­ливании строится поверхность, соответствующая контуру плоского объекта. Для выдавливания твердых тел из плоских объектов необходимо воспользо­ваться командой выдавливания.

Уже вычерченным объектам уровень Elevation (Уровень) и высоту Thickness (Высота) можно задавать на палитре свойств объекта Properties (Свойства).

Алгоритм 2.16. Присвоение высоты новым объектам

Если создается несколько объектов с одинаковой высотой, то ее можно задать до начала вычерчивания, воспользовавшись приведенным ниже алгоритмом.

1. Выберите в меню Format | Thickness (Формат | Высота).

2. На запрос в командной строке введите с клавиатуры новое значение вы­ соты и нажмите клавишу <Enter>. Теперь все последующие объекты бу­ дут вычерчиваться с этой высотой до тех пор, пока ей не будет присвое­ но другое значение.

Панели инструментов и команды

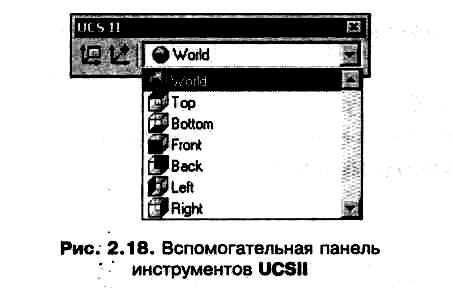

П ри работе с ПСК полезны панели инструментов UCS (ПСК) (рис. 2.17) и UCSII (ПСК-2) (рис. 2.18).

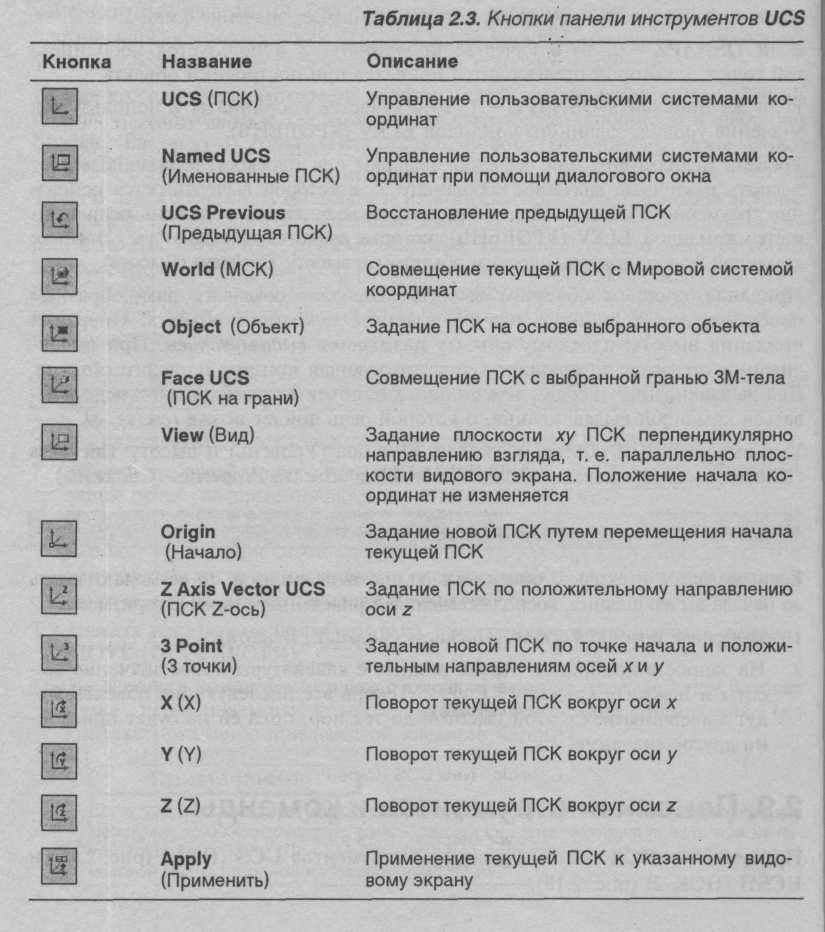

В табл. 2.3 перечислены операции, выполняемые программой при нажатии кнопок на панели инструментов UCS (ПСК).

Н а панели инструментов UCSII (ПСК-2) по умолчанию установлены только две кнопки и содержится выпадающий список для вызова типовых систем координат (Мировой, Сверху, Снизу и т. д.). Установленные на ней кнопки активизируют выполнение следующих операций:

• Named UCS (Именованные ПСК) — управление пользовательскими сис­темами координат при помощи диалогового окна;

• Move UCS (Перенос начала) — перемещение начала текущей ПСК в произвольную точку или смещение плоскости ху ПСК вдоль оси z-

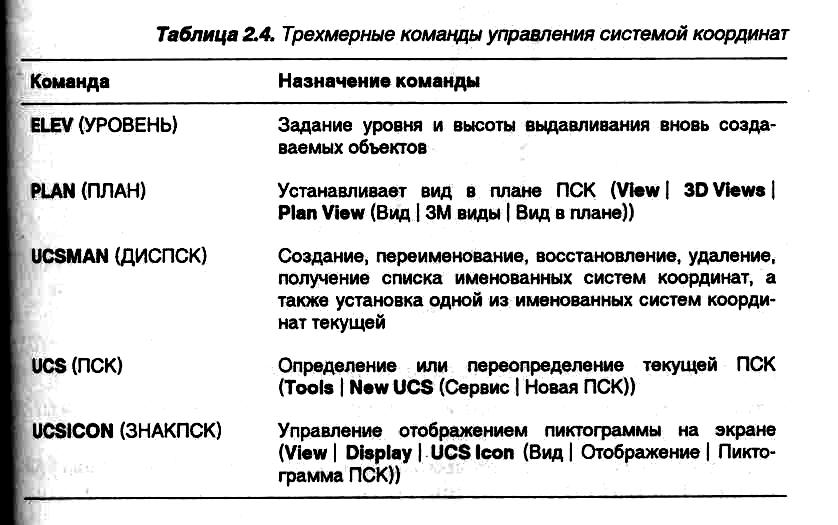

Основные операции с системами координат выполняются также при помо­щи команд (табл. 2.4), вызываемых из командной строки.
