В вод команд

Команды являются важнейшими элементами графического пользовательского интерфейса AutoCAD, поскольку все изменения в системе происходят в результате выполнения той или иной команды. В AutoCAD существует около 800 команд. Для большинства приложений Windows стандартным способом ввода команды является манипуляция с системным или контекстным меню. В AutoCAD существует несколько возможностей ввода различных команд через использование:

•системного меню;

•контекстных меню;

•панели инструментов;

•командной строки

Вопросы для самоконтроля:

1. Что происходит в строке состояния после выбора инструмента?

2. Где располагается командная строка?

3. Сколькими способами можно вызвать инструмент в AutoCAD?

4. Каким образом изменяется цвет фона чертежа?

5. В какой панели инструментов находится команда Array (Массив)?

Р абочие пространства

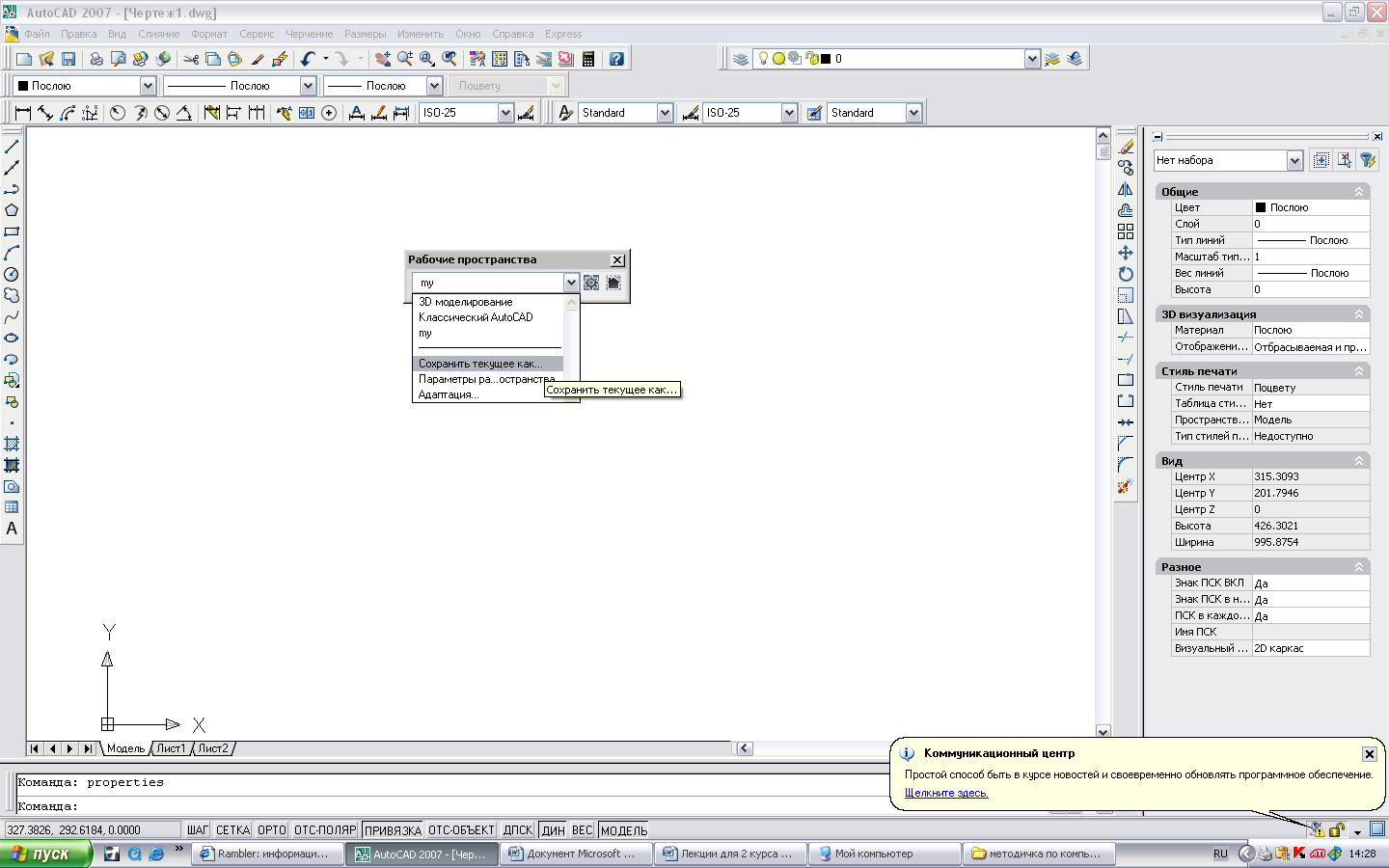

В панели инструментов «Рабочие пространства» в выпадающем меню выбираем строку «Сохранить текущее как…»

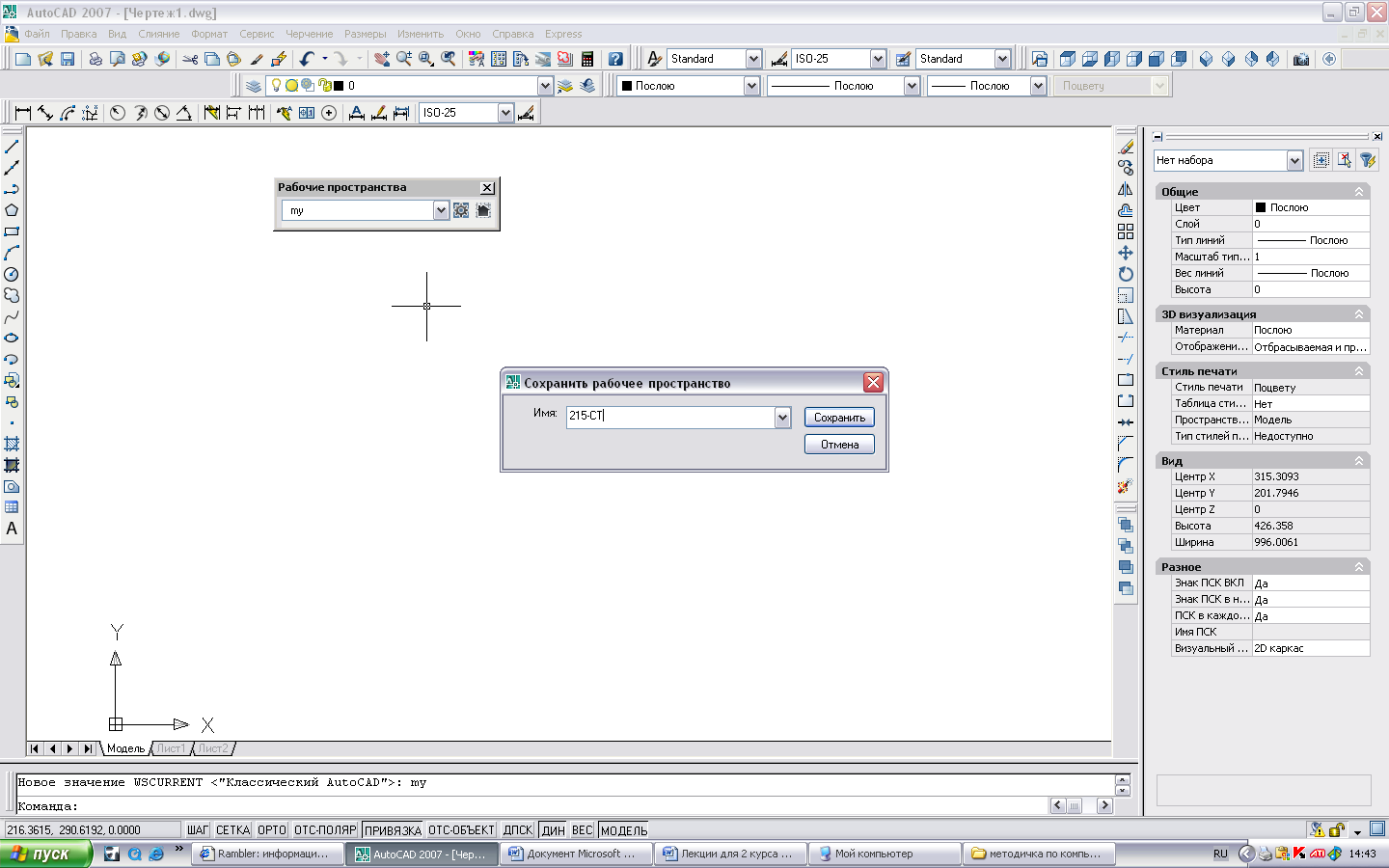

Появляется следующее окно:

Вводим имя и сохраняем. В списке рабочих пространств появляется наше:

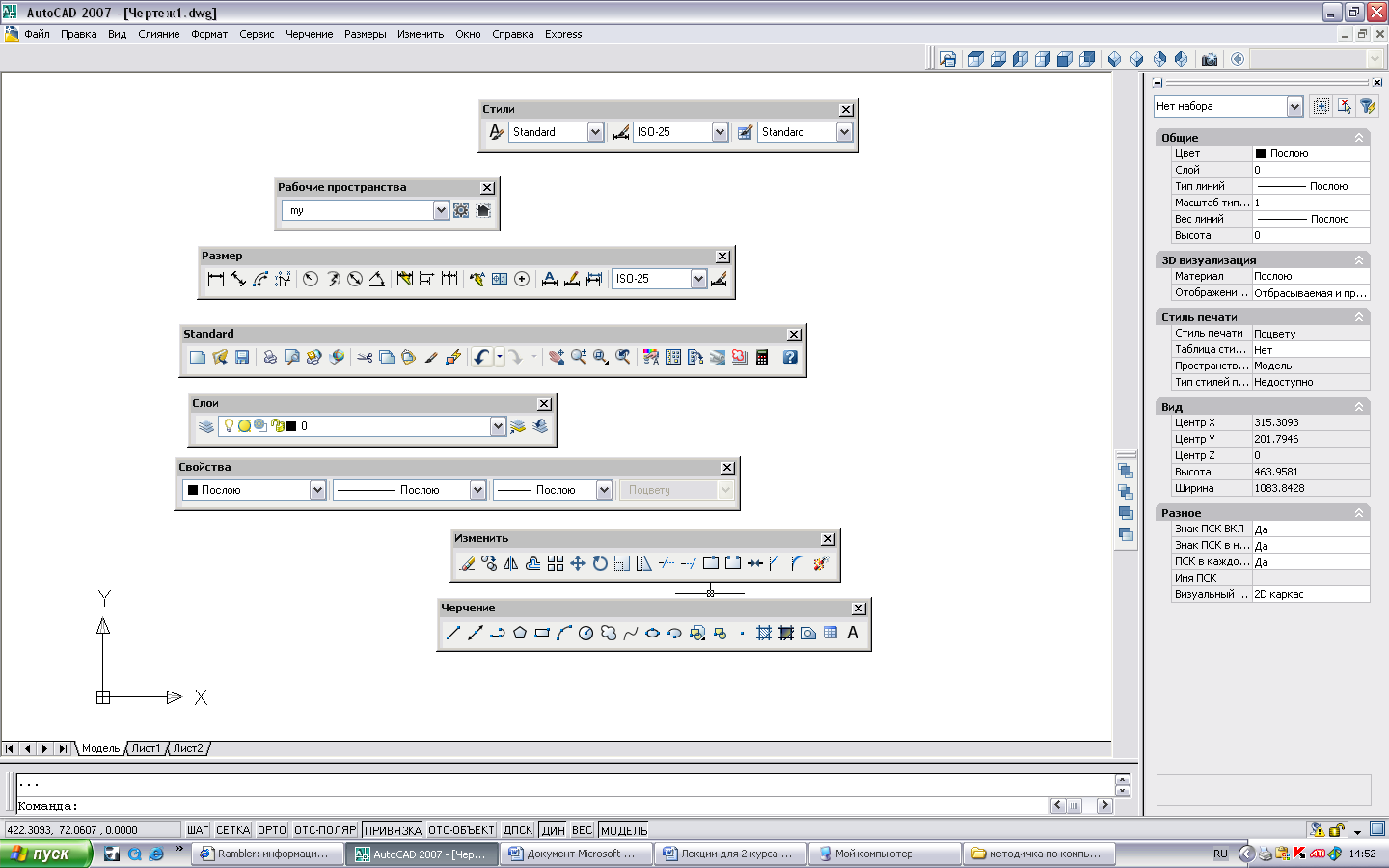

Это позволит нам в дальнейшем открывать AutoCAD с определенным перечнем и расположением открытых панелей инструментов. В нашем случае это будет выглядеть следующим образом:

С писок панелей инструментов приведен ниже:

Ввод координат в пространстве

В этой главе описываются способы задания декартовых, цилиндрических и сферических координат, используемых при построении трехмерных моде­лей. Излагаются приемы работы с уровнем, высотой и пользовательской системой координат.

Декартовые координаты

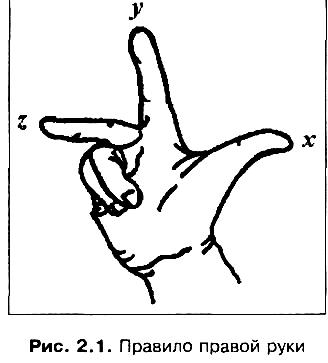

При работе в пространстве используется правая декартовая система коорди­нат, а направление осей координат определяется по правилу правой руки (рис. 2.1).

Значения координат точек указываются в мировой системе координат WCS (МСК) или в пользовательской системе координат UCS (ПСК). При создании нового рисунка по умолчанию текущей системой координат всегда является мировая система координат — WCS (МСК): ось х направлена горизонтально вдоль поверхности экрана монитора, ось у вертикально, а ось z перпендику­лярно плоскости ху (рис. 2.2). Декартовы кординаты точек могут быть абсо­лютными и относительными.

Абсолютные координаты

Абсолютные координаты отсчитываются от начала текущей системы коорди­нат и указывают, на сколько единиц задаваемая точка отстоит от него по оси х, по оси у и по оси Z- Значения проекций печатаются в командной строке через запятую, а при динамическом вводе — в специальные поля около курсора.

Замечание

Если координаты точки вводятся в командной строке или в поля около курсора, то в качестве десятичного разделителя в записи вещественного числа в Auto­CAD используется точка.

Пример 2.1

Запись 3.28, 6.41, 8.0 соответствует Х= 3.28; У= 6.41; Z = 8.0.

Относительные координаты

Этот способ ввода координат точек применяется в том случае, когда извест­но смещение точки относительно предыдущей. При этом сначала вводится символ @, а за ним — значения смещений. Если нужно задать точку с нуле­вым смещением по оси z, то координата Z может быть опущена при вводе с клавиатуры, и в командной строке достаточно ввести только смещения по осям х и у, а затем нажать клавишу <Enter>. Так, если ввести @6,8, а затем нажать клавишу <Enter>, то новая точка будет смещена относительно пре­дыдущей на АХ= 6, A.Y— 8, AZ= 0. Для задания смещения только по оси z следует ввести АХ= 0, AY= 0, т. е., например @0,0,7.

Пример 2.2

Запись @—2.3,4.2,8.61 соответствует смещениям по осям координат от по­следней точки на АХ= -2.3, Д7= 4.2, AZ= 8.61.

Замечание

Ввод символа @ и нажатие клавиши <Enter> после запроса команды на ввод новой точки позволяет ввести координаты, заданные в предыдущей точке.
