Список панелей инструментов AutoCad

№	Название панели		Описание
	3D Orbit	Динамический ЗD -просмотр	Инструменты, контролирующие трехмерный вид чертежа (отсутствует в версии LT)
	CAD Standards	Стандарты CAD	Инструменты, позволяющие сравнивать стили слоев, размерностей и текста с заданным вами стандартом (отсутствует в версии LT)
	Dimension	Размеры	Инструменты, предназначенные для определения размера различных элементов чертежа
	Draw	Черчение	Инструменты для создания часто используемых объектов, таких как линии, арки, окружности, кривые, эллипсы и текст. Панель по умолчанию присутствует в окне AutoCAD
	Draw Order	Порядок отображения	Инструменты, определяющие порядок отображения объектов. Если нужный вам объект закрыт другим объектом, достаточно поменять порядок их отображения (отсутствует в версии LT)
	Inquiry	Запрос	Инструменты для определения расстояний, координат различных точек, свойств объектов, массы объектов и областей
	Insert	Вставка	Инструменты для импорта чертежей, растровых изображений и OLE-объектов
	Layers	Слои	Раскрывающийся список слоев и инструменты, предназначенные для управления свойствами слоев
	Layouts	Макеты	Инструменты, осуществляющие подготовку макетов чертежей для просмотра и печати
	Modify	Модификация	Инструменты для редактирования существующих объектов. С их помощью можно осуществлять операции перемещения, копирования, поворота, удаления, обрезки, растяжения и т. п.
	Modify II	Модификация II	Инструменты для редактирования таких объектов, как полилинии, сплошные тела, а также инструменты штриховки
	Object Snap	Привязка к объектам	Инструменты, позволяющие выделять определенные точки объектов, например концевые или центральные точки.
	Properties	Свойства	Набор раскрывающихся списков для управления свойствами различных объектов
	Refedit	Редактирование внешних ссылок	Инструменты, позволяющие вносить изменения в символы или фоновые изображения, импортированные из других приложений
	Reference	Ссылки	Инструменты для управления ссылками на чертежи
	Render	Тонирование	Инструменты для тонирования объектов (отсутствует в версии LT)
	Shade	Затенение	Инструменты для управления отображением трехмерных моделей (отсутствует в версии LT)
	Solids	Сплошные тела	Инструменты для построения трехмерных сплошных тел (отсутствует в версии LT)
	Solids Editing	Редактирование сплошных тел	Инструменты для редактирования трехмерных сплошных тел (отсутствует в версии LT)
	Standard	Стандартная	Здесь собраны чаще всего используемые инструменты, контролирующие отображение объектов, управляющие файлами и предназначенные для редактирования. По умолчанию эта панель пристыкована сразу под основным меню
	Styles	Стили	Инструменты, управляющие параметрами стилей
	Surfaces	Поверхности	Инструменты для создания трехмерных поверхностей (отсутствует в версии LT)
	Text	Текст	Инструменты для создания и редактирования текста
	UCS	ПСК1	Инструменты для настройки рабочих плоскостей. Чаще всего используются при моделировании трехмерных объектов, но могут быть полезными и при создании двухмерных чертежей
	UCS II	ПСК II	Инструменты для выбора из набора предустановленных пользовательских систем координат
	View	Вид	Инструменты для управления отображением трехмерных моделей
	Web	Интернет	Инструменты для доступа в Интернет
	Workspaces	Выбор рабочего пространства	Инструменты для управления рабочим пространством
	Zoom	Масштаб	Инструменты, позволяющие менять масштаб чертежа

С тандартная панель инструментов

Стандартная панель Standard (Стандартная) показана на рис. 1.10. Она содержит следующие инструменты:

Q new (Создать) — создание нового файла рисунка;

Open (Ctrl+O) (Открыть (Ctrl+O)) — загрузка существующего

файла;

Save (Ctrl+S) (Сохранить (Ctrl+S)) - сохранение текущего файла;

P lot (Ctrl+P) (Печать (Ctrl+P)) — вывод рисунка на плоттер, принтер или в файл;

Print Preview (Предварительный просмотр) — предварительный просмотр черте­жа перед выводом на печать, позволяющий увидеть размещение чертежа на листе бумаги;

P ubLish (Публикация в DWF) — публикация листов рисунка в формате .dwf;

С ut to Clipboard (Ctrl+X) (Вырезать (Ctrl+X)) — копирование объектов в буфер об­мена с удалением их из рисунка;

C opy to Clipboard (Ctrl+C) (Копировать (Ctrl+C)) — копирование выбранных эле­ментов чертежа в буфер Windows без удаления их из исходного документа;

Paste from Clipboard (Ctrl+V) (Вставить (CtrL+V)) — вставка данных из буфера Win­dows;

М аtch Properties (Копировать свойства) — копирование свойств заданного объек­та другому объекту;

U ndo (Отменить) — отмена последнего действия;

R edo (Повторить) — восстановление только что отмененного действия;

Pan Realtime (Панорамирование в реальном времени) — перемещение изображе­ния на текущем видовом экране в режиме реального времени;

Zoom Realtime (Зумирование в реальном времени) — увеличение или уменьшение видимого размера объектов на текущем видовом экране в режиме реального времени;

Подменю Zoom (Зумирование) — раскрывающийся набор инструментов, в ко­тором можно задать различные способы увеличения и уменьшения видимого размера объектов на текущем видовом экране;

Zoom Previous (Показать Предыдущий) — возврат к показу предыдущего вида;

Properties (Ctrl+1) (Свойства (Ctrl+1)) — загрузка палитры управления свойства­ми объектов;

DesignCenter (Ctrl+2) (Центр управления (Ctrl+2)) — диалоговый интерфейс, по­зволяющий быстро находить, просматривать, вызывать, переносить в текущий рисунок ранее созданные рисунки, управлять вхождениями блоков, внешни­ми ссылками и другими элементами рисунков, такими как слои, листы и тек­стовые стили;

Tool Palettes (Ctrl+3) (Инструментальные палитры (Ctrl+3)) — отдельные вкладки в специальном окне, которые служат эффективным средством хранения/встав­ки блоков и штриховки. Палитры могут содержать инструменты, предостав­ленные сторонними разработчиками;

Sheet Set Manager (Ctrl+4) (Диспетчер подшивок (Ctrl+4)) — диспетчер наборов листов, позволяющий организовать размещение пакетов листов в зависимости от типа чертежей и с возможностью эффективного создания, управления и совместного использования наборов логически связанных рисунков;

Markup Set Manager (Ctrl+7) (Диспетчер наборов пометок (Ctrl+7)) — диспетчер, по­зволяющий организовать работу с рисунками формата .dwf;

Help (Справка) — вызов справочной системы.

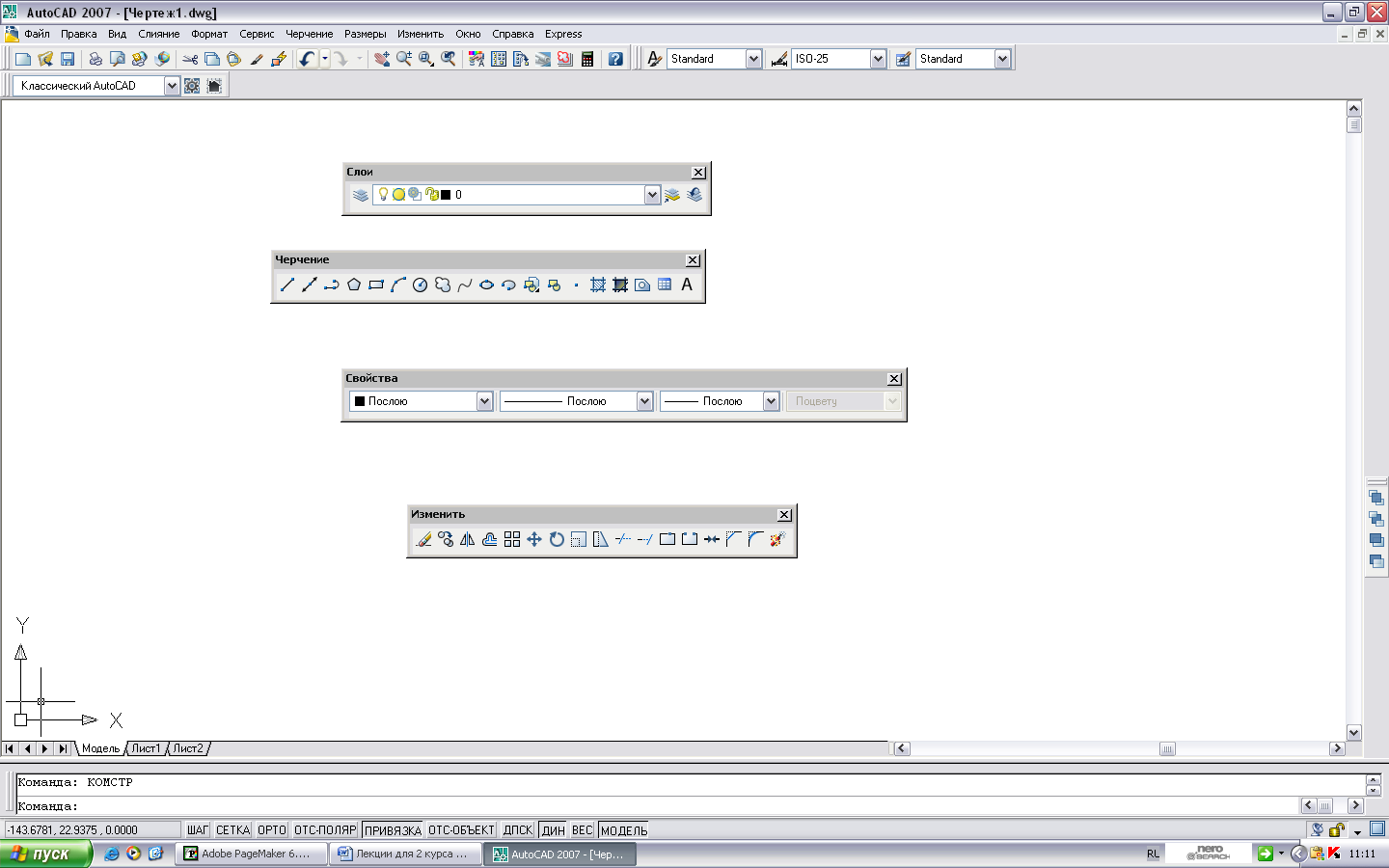

П анель слоев

Панель слоев Layers (Слои), показанная на рис. 1.11, чаще всего размещается на Ра­бочем столе и обеспечивает работу со слоями. В нее входят следующие инструменты:

Layer Properties Manager (Диспетчер свойств слоев) — вызов диалогового окна установки параметров слоев Layer Properties Manager (Диспетчер свойств слоев);

F ilter applied (Применен фильтр) — раскрывающийся

список управления слоями. Каждая строка содержит пиктограммы управле­ния свойствами слоя или отображения его свойств, а также его имя. Ниже пе­речисляются эти пиктограммы (слева направо):

• Turn a layer On or Off (Включение/отключение слоя);

• Freeze orthawin ALL viewports (Замораживание/размораживание на ВСЕХ видовых экранах);

• Freeze or thaw in current viewport (Замораживание/размораживание на текущем видовом экране);

• Lock or Unlock a layer (Блокирование/разблокирование слоя);

• Color of layer (Цвет слоя);

• имя слоя.

Make Object's Layer Current (Сделать слой объекта текущим) — установка текущего слоя в соответствии со слоем выбранного примитива;

L ayer (Предыдущее состояние слоев) — возврат к предыдущему состоянию слоев.

П анель свойств объектов

Панель свойств объектов Properties (Свойства), показанная на рис. 1.12, предназна­чена для работы с цветом, типом и весом линий. В нее входят следующие инстру­менты:

Color Control (Цвета) — раскрывающийся список установки текущего цвета, а также изменения цвета выбранных объектов;

Linetype Control (Типы линий) — раскрывающийся список установки текущего типа линии, а также изменения типа линии для выбранных объектов;

Lineweiqht Control (Веса линий) — раскрывающийся список установки текущего веса (толщины) линии, а также изменения толщины линий выбранных объектов;

Plot Styles Control (Стили печати) — раскрывающийся список установки стилей печати, .здесь можно изменять внешний вид вычерчиваемого на плоттере рисунка. В стилях печати при необходимости переопределяются цве­та, типы и веса (толщины) линий объектов. Кроме этого, имеется возможность указывать используемые при печати стили концов линий, соединений и запол­нений, а также различные выходные эффекты — размывание, оттенки серого, присвоения перьев и интенсивность. Манипулируя стилями печати, можно получить на бумаге различные варианты одного и того же рисунка. Допуска­ется применение стилей печати к объектам или слоям.

С трока состояния

Строка состояния расположена в нижней части Рабочего стола. Она содержит те­кущие координаты курсора, а также кнопки включения/выключения режимов черчения (рис. 1.13):

• SNAP (ШАГ) — Snap Mode (Шаговая привязка), включение и выключение шаговой привязки курсора;

• GRID (СЕТКА) — Grid Display (Отображение сетки), включение и выключение ото­бражения сетки;

• ORTHO (ОРТО) — Ortho Mode (Режим «Орто»), включение и выключение ортого­нального режима;

• POLAR (ОТС-ПОЛЯР) — Polar Tracking (Полярное отслеживание), включение и вы­ключение режима полярного отслеживания;

• OSNAP (ПРИВЯЗКА) — ObjectSnap (Объектная привязка), включение и выключение режимов объектной привязки;

• OTRACK (ОТС-ОБЪЕКТ) — Object Snap Tracking (Объектное отслеживание), включение и выключение режима отслеживания при объектной привязке;

• LWT (ВЕС) — Show/Hide Lineweight (Отображение линий в соответствии с весами), включение и выключение режима отображения линий в соответствии с весами (толщинами);

• M ODEL/PAPER (МОДЕЛЬ/ЛИСТ) — Model or Paper space (Пространство (модели или листа)), переключение из пространства модели в пространство листа.

О кно командных строк

Окно командных строк обычно расположено над строкой состояния; оно служит для ввода команд и вывода подсказок и сообщений AutoCAD. Размеры окна, а ,сле­довательно, количество выводимых строк протокола, можно изменять. При нали­чии в окне команд более одной строки перемещение по строкам осуществляется с помощью полосы прокрутки.

П о умолчанию окно команд закреплено и равно по ширине окну AutoCAD (рис. 1.14). Если текстовая строка не помещается в окне, ее полное содержимое выводится в рамке вблизи командной строки.

Изменить высоту окна можно с помощью разделительной полосы, находящейся в его верхней части (если оно закреплено внизу) или в нижней (если оно закреп­лено вверху). Чтобы изменить размер, следует захватить разделительную полосу мышью и отбуксировать ее до требуемой высоты.

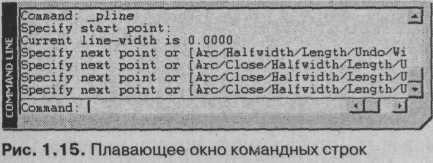

Окно может быть как закрепленным, так и плавающим. Закрепление отменяется путем выбора рамки окна в любом месте и последующей буксировки за пределы зоны закрепления до тех пор, пока граница окна не примет вид широкой контур­ной линии. Если отпустить окно в этот момент, оно станет плавающим и приобре­тет размер, который имело до закрепления. Плавающее окно может быть переме­щено в любую позицию экрана; при этом пользователю разрешено изменять е го ширину и высоту (рис. 1.15).

Закрепляется окно команд путем буксировки к верхней или нижней зоне закреп­ления окна AutoCAD.

В окне командных строк можно прокручивать текст, выполнять его редактирова­ние и повторно вводить команды. Для этого используются стандартные клавиши: <-, Т, -», i, Insert, Delete, Home, End, Page Up, Page Down, Backspace.

При повторении ранее введенных команд удобно воспользоваться комбинацией клавиш Ctrl+C, чтобы копировать выделенный текст в буфер обмена, и Ctrl+V — что­бы вставить содержимое буфера в текстовое окно или окно команд.

При щелчке правой кнопкой мыши в области окна командных строк или тексто­вого окна AutoCAD вызывает контекстное меню, куда входят шесть последних использованных команд, функции копирования выделенного текста или всего протокола команд, вставки текста, а также вызова диалогового окна Options (На­стройка).

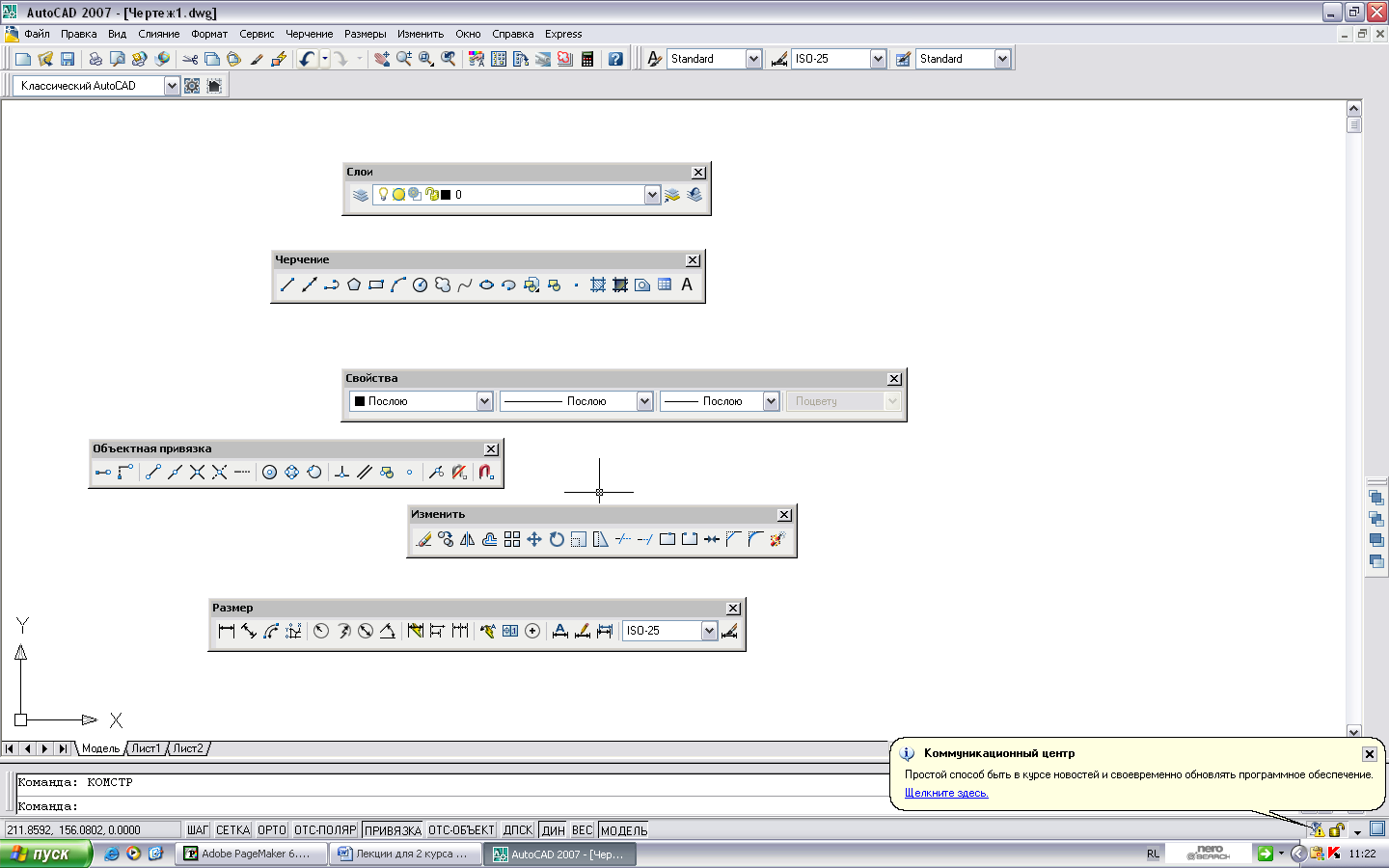

O bject Snap (Объектная привязка)

1. Temporary Tracking Point (Точка отслеживания) — создание временной точки отсле­живания для использования режимами объектной привязки — ключ ТТ (ОТ).

2. Snap From (Смещение) — привязка к точке, смещенной от указанной базовой точки на заданное расстояние — ключ FROM (CME).

3. Snap to Endpoint (Конточка) — привязка к ближайшей из конечных точек объектов (отрезков, дуг и т. п.) — ключ ENDP (КОН).

4. Snap to Midpoint (Середина) — привязка к серединам объектов (отрезков, дуг ит. п.) - ключ MID (СЕР).

5. Snap to Intersection (Пересечение) — привязка к точке пересечения объектов (отрезков, окружностей, дуг, и т. п.) — ключ INT (ПЕР).

6. Snap to Apparent Intersect (Кажущееся пересечение) — привязка к видимым на экране кажущимся точкам пересечений объектов — ключ APPINT (КАЖ).

7. Snap to Extension (Продолжение линии) — привязка к воображаемому продолжению объектов (отрезков, дуг и т. п.) — ключ ЕХТ (ПРО).

8. Snap to Center (Центр) — привязка к центру дуги, окружности, эллипса или эллиптической дуги — ключ CEN (ЦЕН).

9. Snap to Quadrant (Квадрант) — привязка к ближайшему квадранту дуги, окруж­ности, эллипса или эллиптической дуги — ключ QUA (KBA).

10. Snap to Tangent (Касательная) — привязка по касательной к дуге, кругу, эллипсу, эллиптической дуге или сплайну — ключ TAN (KAC).

11. Snap to Perpendicular (Нормаль) — привязка к точке объекта (дуге, окружности, отрезку, и т. п.), которая позволяет построить нормаль к данному объекту — ключ PER (HOP).

12. Snap to Parallel (Параллельно) — привязка к имеющемуся прямолинейному сегмен­ту для построения параллельного ему прямолинейного объекта — ключ PAR (ПАР).

13. Snap to Insert (Точка вставки) — привязка к точке вставки текста, блока, формы или атрибута — ключ INS (TBC).

14. Snap to Node (Узел) — привязка к объекту типа точка — ключ NOD (УЗЕ).

15. Snap to Nearest (Ближайшая) — привязка точке объекта (дуге, окружности, отрез­ку, точке), расположенным ближе всего к точке указания — ключ NEA (БЛИ).

16. Snap to None (Ничего) — отключение всех текущих режимов объектной привяз­ки на время выбора текущей точки — ключ NON (НИЧ).

17. Object Snap Settings (Режимы объектной привязки) — задание текущих режимов объектной привязки — команда +DSETTINGS 2 (ПРИВЯЗКА).

D raw (Рисование)

1. Line (Отрезок) — построение отрезков — команда LINE (ОТРЕЗОК).

2. Construction Line (Прямая) — построение бесконечных линий — команда XLINE (ПРЯМАЯ).

3. Polyline (Полилиния) — построение двумерных полилиний — команда PLINE(ПЛИНИЯ).

4. Polygon (Многоугольник) — построение равносторонних многоугольников в виде замкнутых полилиний — команда POLYGON (МН-УГОЛ).

5. Rectangle (Прямоугольник) — построение полилинии в виде прямоугольника - команда RECTANG (ПРЯМОУГ).

6. Arc (Дуга) — построение дуг — команда ARC (ДУГА).

7. Circle (Круг) — построение кругов — команда CIRCLE (КРУГ).

4. Revcloud (Облако) — построение полилинии из дуговых сегментов в форме об­лака — команда REVCLOUD (ОБЛАКО).

5. Spline (Сплайн) — построение неоднородной рациональной В-сплайновой кри­вой (NURBS) - команда SPLINE (СПЛАЙН).

10. Ellipse (Эллипс) — построение эллипсов и эллиптических дуг — команда ELLIPSE (ЭЛЛИПС).

11. Ellipse Arc (Эллиптическая дуга) — построение эллиптической дуги — команда ELLIPSE (ЭЛЛИПС).

12. Подменю. См. панель инструментов Insert (Вставка).

13. Make Block (Создать блок) — создание описания блока из выбранных объектов — команда BLOCK (БЛОК).

14. Point (Точка) — создание объектов-точек — команда POINT (ТОЧКА).

15. Hatch (Штриховка) — нанесение ассоциативной штриховки внутри замкнутого контура — команда HATCH (ШТРИХ).

16. Region (Область) — создание объекта-области из набора имеющихся объектов — команда REGION (ОБЛАСТЬ).

17. Table (Таблица) — создание в рисунке пустого объекта-таблицы — команда TABLE (ТАБЛИЦА).

18. Multiline Text (Многострочный текст) — нанесение многострочных текстовых над­писей — команда МТЕХТ (МТЕКСТ).

D imension (Размеры)

1. Linear Dimension (Линейный размер) — нанесение линейных размеров — команда DIMLINEAR (РЗМЛИНЕЙНЫЙ).

2. Aligned Dimension (Параллельный размер) — нанесение параллельных линейных размеров — команда DIMALIGNED (РЗМПАРАЛ).

3. Ordinate Dimension (Ординатный размер) — нанесение ординатных размеров - команда DIMORDINATE(РЗМОРДИНАТА).

4. Radius Dimension (Радиус) — нанесение радиусов кругов и дуг — команда DIMRADIUS (РЗМРАДИУС).

5. Diameter Dimension (Диаметр) — нанесение диаметров кругов и дуг — команда DIMDIAMETER (РЗМДИАМЕТР).

6. Angular Dimension (Угловой размер) — нанесение угловых размеров — команда DIMANGULAR (РЗМУГЛ0В0Й).

7. Quick Dimension (Быстрый размер) — быстрое нанесение последовательности раз­меров — команда QDIM (БРАЗМЕР).

8. Baseline Dimension (Базовый размер) — нанесение новых линейных, угловых или ординатных размеров от базовой линии предыдущего или выбранного разме­ра - команда DIMBASELINE(РЗМБАЗОВЫЙ).

9. Continue Dimension (Размерная цепь) — нанесение цепи линейных, угловых или ординатных размеров от второй выносной линии предыдущего или выбранного размера — команда DIMCONTINUE (РЗМЦЕПЬ).

10. Quick Leader (Быстрая выноска) — построение простой выноски и пояснения для нее — команда QLEADER (БВЫНОСКА).

11. Tolerance (Допуск) — нанесение допусков формы и расположения — команда TOLERANCE (ДОПУСК).

10. Center Mark (Маркер центра) — нанесение маркеров центра или центровых линий на кругах и дугах — команда DIMCENTER (рзмцентр).

11. Dimension Edit (Редактировать размер) — редактирование размеров — команда DIMEDIT (P3MPEД).

14. Dimension Text Edit (Редактировать текст) — перемещение и поворот размерных текстов — команда dimtedit (рзмредтекст).

15. Dimension Update (Обновить размер) — обновление стиля размера — команда DIMSTYLE APPLY(РЗМСТИЛЬ ПРИМЕНИТЬ).

16. Dimension Style (Размерный стиль) — создание и модификация размерных сти­лей — команда DIMSTYLE (РЗМСТИЛЬ).

M odify (Редактирование)

1. Erase (Стереть) — удаление объектов из рисунка — команда ERASE (СТЕРЕТЬ).

2. Copy Object (Копировать) — копирование объектов — команда COPY(КОПИРОВАТЬ).

3. Mirror (Зеркало) — зеркальное копирование объектов — команда MIRROR (ЗЕРКАЛО).

4. Offset (Подобие) — построение концентрических кругов, параллельных отрезков и кривых — команда OFFSET (ПОДОБИЕ).

5. Array (Массив) — множественное копирование объектов в упорядоченную струк­туру — команда ARRAY (МАССИВ).

6. Move (Перенести) — перемещение объектов на заданное расстояние в указанном направлении — команда MOVE (ПЕРЕНЕСТИ).

7. Rotate (Повернуть) — поворот объектов вокруг заданной точки — команда ROTATE (ПОВЕРНУТЬ).

8. Scale (Масштаб) — изменение размеров объектов (одинаково в направлениях X, Y и Z) — команда SCALE (МАСШТАБ).

9. Stretch (Растянуть) — перенос или растягивание объектов — команда STRETCH (РАСТЯНУТЬ).

10. Trim (Обрезать) — обрезка объекта по кромке, заданной другими объектами — команда TRIM (ОБРЕЗАТЬ).

11. Extend (Удлинить) — удлинение объектов до пересечения с другими объектами — команда EXTEND (УДЛИНИТЬ).

12. Break at Point (Разорвать в точке) — разрыв выбранного объекта в заданной точ­ке — команда BREAK (РАЗОРВАТЬ).

13. Break (Разорвать) — разрыв объекта между двумя указанными точками — коман­да BREAK (РАЗОРВАТЬ).

14. Chamfer (Фаска) — снятие фасок в местах пересечения объектов — команда CHAMFER (ФАСКА).

15. Fillet (Сопряжение) — скругление углов и сопряжение объектов — команда FILLET (СОПРЯЖЕНИЕ).

16. Explode (Расчленить) — разбиение составного объекта на составляющие его объекты - команда EXPLODE (РАСЧЛЕНИТЬ).
