4.8.9. Создание и использование библиотек
Файл библиотеки — это файл, в котором в виде блоков хранятся часто используемые фрагменты чертежей. Для получения файла небольших размеров блоки в библиотеке хранятся в уменьшенном масштабе, т. к. можно изменять их размеры непосредственно при вставке в разрабатываемый чертеж.
Откройте новый чертеж, определите его границы, выберите метрические единицы измерения и установите точность.
Вызовите центр управления DESIGNCENTER и включите в области структуры дерево просмотра каталогов.
Найдите на дисках файл с записанным в него блоком или файл чертежа, из которого будут переноситься блоки в библиотеку.
Вставьте в новый чертеж блоки, используемые для создания библиотеки. Вставляемые блоки необходимо масштабировать к лимитам и единицам чертежа, установленным в файле библиотеки.
Сохраните файл под именем Bibl.dwg.
Перейдите в окно Центра управления DESIGNCENTER, выделите в зоне структуры файл библиотеки Bibl.dwg и, нажав правую кнопку мыши, выберите из контекстного меню Add to Favorite (Добавить в Избранное) для быстрого поиска этого файла в будущем.
Файл библиотеки удобно использовать для перетаскивания в разрабатываемый чертеж не только готовых блоков, но и размерных стилей, слоев, типов линий и т. п.
Откройте чертеж, в котором будут использоваться блоки из библиотеки.
На панели инструментов ЦУ нажмите кнопку Favorites (Избранное) и загрузите библиотеку в область содержимого центра управления DES IGNCENTER.
Раскройте каталог файла библиотеки, щелкнув на пиктограмме с названием файла, и найдите пиктограмму с надписью Blocks (Блоки).
Щелкнув два раза по этой пиктограмме левой кнопкой мыши, получите доступ к внутренним блокам файла библиотеки.
Выберите нужный блок и вставьте его в разрабатываемый чертеж.
Для переноса размерных стилей, слоев и т. п. щелкните на соответствующем списке.
В открывшемся списке выберите нужный элемент и, нажав левую кнопку мыши, скопируйте его в чертеж.
Упражнения
Упражнение: создание библиотеки из блоков
Шаг 1. Настройка чертежа
Установите координаты 0, 0 для нижнего левого угла и 2000, 2000 для верхнего правого угла прямоугольных границ чертежа.
Выберите десятичные единицы измерения и установите точность 0.
Установите шаг сетки 500 х 500 по осям х и у.
Выведите границы сетки в пределах видового экрана, выбрав в меню команду View | Zoom | All (Вид | Покажи | Все).
Сохраните чертеж под именем Bibl.dwg.
Шаг 2. Настройка центра управления
Выберите в меню команду Tool | DesignCenter (Сервис | DesignCenter) или щелкните на пиктограмме ЦУ, расположенной на стандартной панели инструментов.
Откройте в левой части окна ЦУ (она называется областью структуры) папку, содержащую файлы Chair.dwg, Table.dwg, Vase.dwg, из которых создается библиотека.
Перенесите ярлыки файлов в папку Favorites (Избранное), в которой AutoCAD при установке создает папку Autodesk:
щелкните правой кнопкой мыши по одному из файлов в левом ок не ЦУ;
выберите в контекстном меню Add to Favorites (Добавить в Избранное).
Указатель мыши должен быть установлен на имени файла.
Шаг 3. Перенос файлов в библиотеку
Щелкните на кнопке Favorites (Избранное) в панели инструментов ЦУ. В области содержимого появится список ярлыков файлов, хранящихся в папке.
Выберите нужный файл и щелкните правой кнопкой мыши.
В контекстном меню выберите Insert As a Block (Вставить как блок).
В окне диалога Insert (Вставка блока) установите флажок Specify On screen (Указать на экране) в поле Insertion point (Точка вставки).
Укажите точку вставки в чертеже библиотеки. Пункты алгоритма 2—5 повторите для каждого из трех файлов.
Разместите в пределах чертежа библиотеки вставленные блоки командой MOVE (ПЕРЕНЕСТИ).
Сохраните чертеж библиотеки, нажав кнопку Save (Сохранить) на стандартной панели инструментов.
Упражнение: использование библиотеки блоков
Ц
ель
упражнения — вставить из библиотеки
(файл Bibl.dwg)
в помещение (файл
Interier.dwg)
созданные в упражнении ранее,
стол, стулья и вазу для цветов
(рис. 9.22).

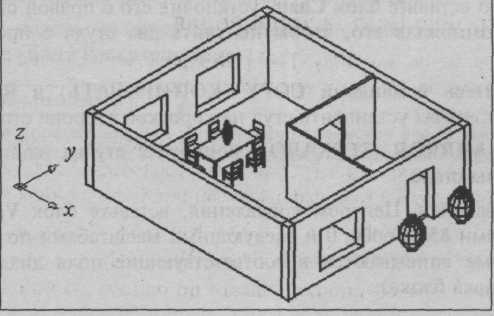

Рис. 9.22. Чертеж помещения со вставленными из библиотеки блоками
Шаг 1. Подготовка чертежа
Откройте файл чертежа помещений, который подготовлен ранее под именем Interier.dwg.
Выключите видимость слоя POTOLOK, объекты которого закрывают внутреннюю часть помещений.
Соедините видовые экраны, оставив только экран с плоским изображе нием, выбрав в меню View | Viewports | Join (Вид | Видовые экраны | Со единить).
Воспользовавшись командами PAN (ПАН) и ZOOM (ПОКАЗАТЬ), разместите изображение на левой стороне экрана.
Подготовьте Центр управления для использования библиотеки:
вызовите окно DESIGNCENTER кнопкой на стандартной панели инструментов и поместите его на правой стороне экрана;
найдите в области структуры файл Bibl.dwg в собственном рабочем каталоге;
разверните содержание файла и отметьте строчку BLOCKS (БЛОКИ). В области содержимого появятся пиктограммы с именами блоков библиотеки.
Шаг 2. Вставка блоков из библиотеки .
Вставьте в чертеж блок Table из области содержимого Центра управления, нажав правую кнопку мыши и выбрав Insert as Block (Вставить как блок) из контекстного меню.
Аналогично вставьте блок Chair, установив его с правой стороны стола, а затем размножьте его, чтобы получить два стула с правой стороны стола.
Воспользуйтесь командами COPY (КОПИРОВАТЬ) и ROTATE (ПОВЕРНУТЬ), чтобы установить стул на короткой стороне стола.
Командой MIRROR (ЗЕРКАЛО) скопируйте стулья на противоположные стороны стола.
Воспользовавшись Центром управления, вставьте блок Vase в точку с координатами 8500, 6000, 0 и следующими масштабами по осям координат, которые вписываются в соответствующие поля диалогового окна Insert (Вставка блока):
0.25 по оси х;
0.25 по оси y;
0.5 по оси Z
Установите две вазы перед входной дверью, воспользовавшись командой копирования объектов.
Удалите вазу, первоначально вставленную при помощи ЦУ.
Поставьте вазу на стол, воспользовавшись загруженным в чертеж блоком Vase:
выберите в меню Insert | Block (Вставить | Блок);
в диалоговом окне Insert (Вставка блока) выберите из выпадающего списка блок Vase;
установите флажок Specify On-screen (Указать на экране) в поле Insertion point (Точка вставки) диалогового окна, чтобы указать точку вставки на экране;
в поле Scale (Масштаб) введите масштаб по осям х и у, равный 0.15, а по оси z, равный 0.5. Поле окна, относящееся к углу поворота, оставьте без изменений, т. е. угол поворота нужно принять равным 0;
нажмите кнопку ОК и укажите мышью на середину стола (ваза окажется на полу);
поднимите вазу на поверхность стола командой MOVE (ПЕРЕНЕСТИ), задавая величину перемещения относительными координата ми @0,0,750.
Шаг 3. Просмотр изображения и сохранение файла
Сохраните чертеж в файле Inter2.dwg.
Установите изометрическое изображение (см. рис. 9.22) и просмотрите интерьер при помощи режима 3D Orbit (3M орбита).
Раскрасьте модель различными способами, выбрав в меню команду View | Shade (Вид | Раскрашивание).
В качестве дополнительного упражнения перенесите все блоки из библиотеки на палитру и вставьте их в чертеж Interier.dwg при помощи созданной палитры.
