4.8.8. Работа с палитрами инструментов

На палитрах инструментов удобно хранить часто используемые фрагменты моделей, участвующие в разрабатываемом чертеже или проекте. На палитре можно создать целую библиотеку фрагментов в виде блоков, которую затем сохранить в отдельном файле и использовать в разных чертежах. В этом разделе рассмотрим наиболее часто используемые способы перемещения блоков на палитры с помощью DESIGNCENTER.

Чтобы добавить блок на палитру инструментов при помощи DESIGNCENTER, выполните следующие операции:

1. Откройте диалоговые окна центра управления DESIGNCENTER и инструментальных палитр TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕНТОВ).

2. Разместите их на экране так, чтобы область содержимого в окне центра управления и палитра, на которую будет копироваться блок, находились рядом, и было удобно выполнять операцию перетаскивания блока (рис. 9.19).

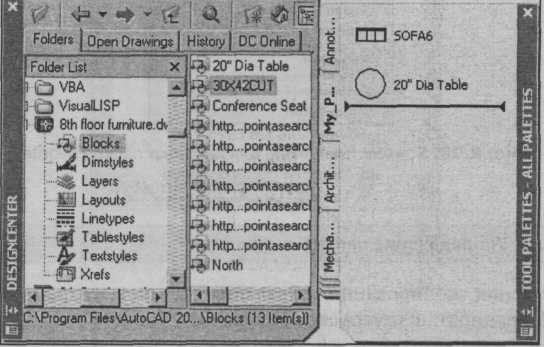

Р ис. 9.19. Перетаскивание блока из области содержимого на палитру

3. Загрузите нужный блок в область содержимого DESIGNCENTER и от­кройте нужную палитру в диалоговом окне инструментальных палитр TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕНТОВ).

4. Зацепите блок левой кнопкой мыши, переместите его на открытую па­литру инструментов, а затем отпустите ее в момент появления черной горизонтальной полосы. На палитре появится пиктограмма скопирован­ного блока.

Если имеется файл, в котором содержатся блоки, постоянно используемые при создании рисунков, их можно за одну операцию перенести на одновре­менно создаваемую новую палитру. Для этого проделайте следующее:

1. Откройте диалоговые окна центра управления DESIGNCENTER и инст­рументальных палитр TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕНТОВ).

2. Перемещаясь по дереву каталогов в области структуры DESIGN- CENTER, найдите файл, который содержит блоки, и раскройте его со­держимое.

3. Вызовите контекстное меню щелчком правой кнопки мыши на строке содержимого файла с блоками Blocks (Блоки) и выберите из него строку Create Tool Palette (Создать инструментальную палитру) (рис. 9.20).

Рис. 9.20. Контекстное меню при создании новой палитры с блоками рисунка

4. Щелкните левой кнопкой мыши на этой строке. В диалоговом окне ин­струментальных палитр TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕН­ТОВ) появится новая палитра инструментов с именем файла рисунка, на которой будут размещены все блоки рисунка.

Чтобы создать палитру с блоками, которые первоначально имеют вид отдельных файлов и хранятся в общей папке — библиотеке, выполните следующее:

1. Откройте диалоговые окна центра управления DESIGNCENTER и инструментальных палитр TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕНТОВ).

2. Перемещаясь по дереву каталогов в области структуры DESIGNCENTER, найдите папку, содержащую файлы с рисунками, которые после копирования на палитру будут преобразованы в блоки.

3. Вызовите контекстное меню щелчком правой кнопки мыши на папке с I файлами рисунков и выберите из него строку Create Tool Palette of Blocks (Создать палитру блоков) (рис. 9.21).

Рис. 9.21. Контекстное меню при создании новой палитры с блоками из файлов с рисунками

4. Щелкните левой кнопкой мыши на этой строке. В диалоговом окне ин­струментальных палитр TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕН­ТОВ) появится новая палитра инструментов с именем папки, на которой будут созданы блоки из рисунков, находящихся в этой папке.
