Создание таблицы
Первым шагом в создании таблицы является определение числа ее строк и столбцов. Впрочем, впоследствии вы всегда можете поменять структуру этого объекта. Рассмотрим для примера создание таблицы, состоящей из 4 строк и 5 столбцов.
1
.
Щелкните на
кнопке
Table
(Таблица)
панели
инструментов
Draw
(Черчение)
или
выберите команду
Table
(Таблица)
в меню
Draw
(Черчение),

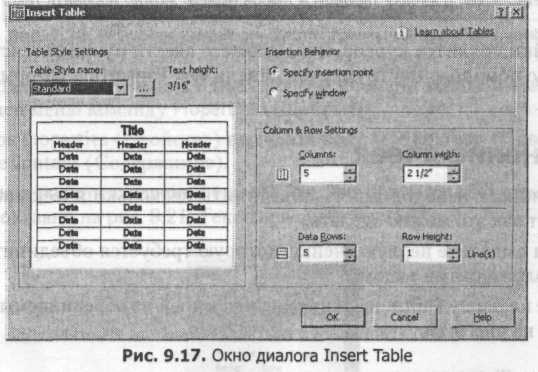

чтобы открыть показанное
на рис. 9.17 окно
диалога.
В поле Columns (Столбцов) раздела Column & Row Settings (Параметры столбцов и строк) введите значение 4, а в поле Data Rows (Строк данных) — значение 5.
Щелкните на кнопке ОК. Окно диалога исчезнет, и вы увидите рядом с указателем мыши значок таблицы.
Щелкните в центральной части области чертежа. Появится таблица с курсором в верхней ячейке. Кроме того, появится панель инструментов Text Formatting (Форматирование текста).
Введите заголовок таблицы и нажмите клавишу Enter. Курсор при этом переместится в соседнюю ячейку.
Щелкните на кнопке ОК, чтобы закрыть панель инструментов Text Formatting (Форматирование текста).
Итак, у вас есть таблица с дополнительной строкой — строкой заголовка.
Ввод текста в ячейки
Т
еперь
ничто не мешает добавить в ячейки нужный
текст. Достаточно дважды щелкнуть внутри
ячейки,
чтобы открыть панель
инструментов
Text
Formatting
(Форматирование
текста),
как показано на рис. 9.18.
Внутри ячейки появится курсор, и вы сможете ввести нужный текст, отформатировав его с помощью инструментов панели Text Formatting (Форматирование текста).
Объединение ячеек
Иногда возникает необходимость объединить несколько ячеек таблицы друг с другом. Вот как это можно сделать.
Щелчком выделите первую ячейку, которую требуется объединить с ячейками, расположенными рядом.

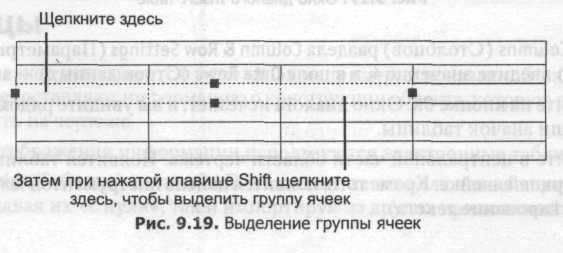

Нажмите клавишу Shift и щелкните на последней из объединяемых ячеек, как показано на рис. 9.19.
3. Щелкните на выделенных ячейках правой кнопкой мыши и выберите в появившемся меню команду Merge cells ► All (Объединить ячейки ► Все).
Вы можете ограничить слияние ячеек строкой или столбцом. Для этого нужно выбрать команду Merge cells ► By Row (Объединить ячейки ► По строкам) или Merge cells ► By Column (Объединить ячейки ► По столбцам).
Ориентация текста в ячейках
Помимо всего прочего вы можете менять ориентацию текста в ячейках. Например, для более рационального использования пространства заголовки столбцов часто располагают по вертикали. Посмотрим, как это реализуется на практике. Перед выполнением этого упражнения введите в ячейки одной строки какой-нибудь текст.
Щелчком выделите первую ячейку с текстом.
При нажатой клавише Shift щелкните на последней ячейке диапазона.
Щ

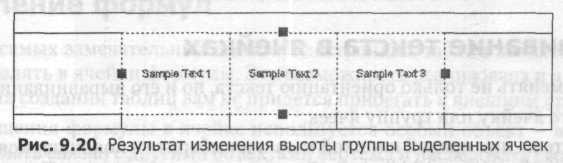

елкните на маркере, расположенном на нижней стороне габаритной рамки, и перетащите указатель мыши вниз. Ячейки станут выше, как показано на рис. 9.20, и у вас появится пространство для размещения текста по вертикали.
Щелкните на выделенных ячейках правой кнопкой мыши и выберите в появившемся меню команду Properties (Свойства).
В палитре Properties (Свойства) выделите поле Text Rotation (Поворот текста) в разделе Content (Содержимое).
Выберите в раскрывающемся списке Text Rotation (Поворот текста) вариант 90, как показано на рис. 9.21. Текст повернется на 90°.
Д
ля
вертикального положения текста ширина
столбцов слишком велика, поэтому
имеет смысл ее уменьшить.
7. Введите в поле Cell Width (Ширина ячейки) палитры Properties (Свойства) подходящее значение. Оно определяется методом подбора.

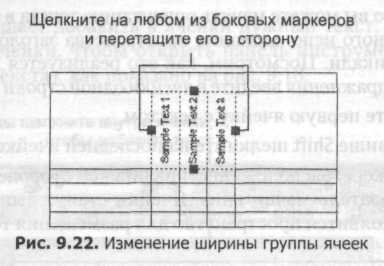

И
зменить
ширину группы ячеек можно также,
перетаскивая маркеры, как показано
на рис. 9.22. То есть вместо подбора значения
в поле
Cell
Width
(Ширина
ячейки)
на
шаге 7 упражнения вы могли просто
перетащить левый или правый маркер.
