4.8.5. Открытие рисунков
Для открытия файлов рисунков необходимо перетащить значок выбранного файла, который требуется открыть, из области содержимого в пустую часть области рисования. Перетаскивание значка в непустую часть, а на уже открытый рисунок, приводит к другому результату.
Чтобы открыть
файл в отдельном окне, необходимо
щелкнуть правой кнопкой
мыши на значке рисунка в палитре и из
контекстного меню выбрать Open
in
Application
Window
(Открыть
в окне приложения)
(рис. 9.9).
Рис. 9.9. Открытие чертежа при помощи центра управления AutoCAD
4.8.6. Вставка компонентов других чертежей
В DESIGNCENTER реализованы следующие возможности для вставки элементов чертежей в текущий рисунок:
копирование элементов чертежей из области содержимого в открытый рисунок;
копирование элементов чертежей из диалогового окна Search (Поиск) непосредственно в открытый рисунок;
копирование элемента в буфер обмена и вставка его оттуда в рисунок. Работа с буфером обмена выполняется при помощи контекстного меню.
Блок, внешняя ссылка или рисунок могут быть вставлены в рисунок только в том случае, если AutoCAD не выполняет какую-либо команду.
В этом случае блок вставляется с автоматическим масштабированием к единицам, которые заданы в поле Insertion scale (Масштаб вставки) диалогового окна Drawing Units (Единицы рисунка). При вставке блока его базовая точка совмещается с точкой вставки.
Настройте и включите объектную привязку, нажав клавишу <F3> или кнопку OSNAP (ПРИВЯЗКА) в строке состояния.
Подведите указатель курсора в области содержимого или диалоговом окне Search (Поиск) на пиктограмму блока и нажмите левую кнопку мыши.
Удерживая левую кнопку мыши, перетащите блок в текущий чертеж. При этом появится его схематичное изображение, которое при перемещении следует за курсором.
Отпустите левую кнопку мыши после привязки к точке вставки блока на чертеже.
1. Два раза щелкните левой кнопкой мыши по пиктограмме блока в области содержимого для вызова диалогового окна Insert (Вставка блока). Его можно также вызвать после выполнения следующих операций:
наведите указатель курсора в области содержимого или диалоговом окне Search (Поиск) на пиктограмму блока и нажмите правую кнопку мыши;
удерживая правую кнопку мыши, перетащите блок в текущий чертеж, а затем отпустите ее;
и

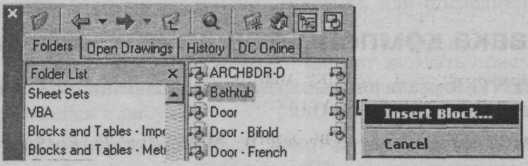

з контекстного меню (рис. 9.10) выберите Insert block (Вставить блок)
Рис. 9.10. Контекстное меню при вставке блока правой кнопкой мыши

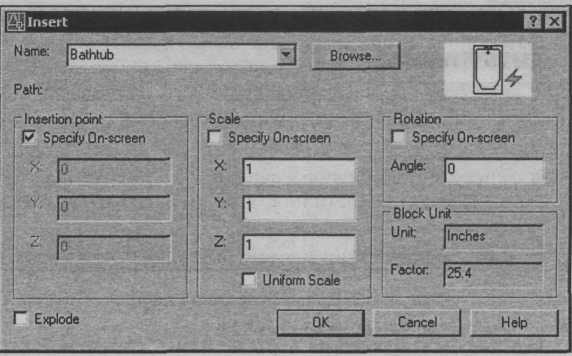

2. В диалоговом окне Insert (Вставка блока) (рис. 9.11) заполните поля Insertion point (Точка вставки), Scale (Масштаб) и Rotation (Угол поворота). Для любого из этих параметров можно установить флажок Specify on screen (Указать на экране) и задать его в момент вставки. Если блок при вставке необходимо расчленить на отдельные объекты, необходимо установить флажок Explode (Расчленить).
Рис.
9.11. Диалоговое
окно Insert
I. Два раза щелкните левой кнопкой мыши по пиктограмме растрового изображения в области содержимого для вызова диалогового окна Image (Растровое изображение). Его можно также вызвать после выполнения следующих операций:
наведите указатель курсора в области содержимого на пиктограмму растрового изображения и нажмите правую кнопку мыши;
удерживая правую кнопку мыши, перетащите изображение в текущий чертеж, а затем отпустите ее;
из контекстного меню выберите Attach Image (Вставить изображение).
В диалоговом окне Image (Растровое изображение) (рис. 9.12) установите флажок Specify on-screen (Указать на экране) около полей Insertion point (Точка вставки) и Scale (Масштаб).
Выберите из раскрывающегося списка Path type (Задание пути) значение Relative path (Относительный) для упрощения поиска рисунка после переноса чертежа на другой носитель.
Таблицы
Чаще всего текст используется в таблицах например, в показанной на рис. 9.16. Таблицы предоставляют информацию о конструкции объекта, которую невозможно отобразить на чертеже.
Часто для отображения информации используются электронные таблицы.
К
оманда
Table
(Таблица)
в AutoCAD
позволяет легко включать в чертеж
таблицы,
как создавая их «с нуля», так и импортируя
из других приложений.
