Построение сеток на чертеже

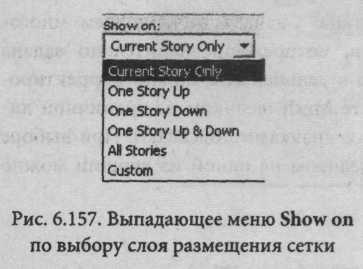

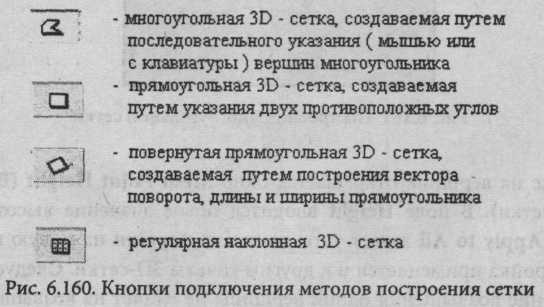

Методы построения сеток представлены в информационной панели, открываемой при щелчке на кнопке Mesh в панели инструментов ТооШох. Сетки - это поверхностные конструкции, создаваемые возвышением характеристических точек и интерполяцией между ними.

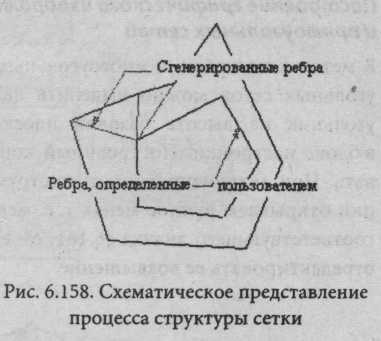

В сетках имеется два типа ребер: ребра, определенные пользователем, и сгенерированные ребра (рис. 6.158). Ребра, определенные пользователем, всегда видимы, поскольку являются частями контура сети. Если многоугольники или вершины находятся на разных высотах и выбран режим Show All Ridges (Показать все ребра), то ArchiCAD покажет сгенерированные ребра через соединения вершин сетки.
Замечания
Первые три метода аналогичны тем, которые используются для других конструк тивных элементов, например, для стен, перекрытий, штриховок.
Геометрические методы определяют только линии контуров сети.
Возвышение точек сети задается вручную.
Четвертый вариант применяется для создания равномерных наклонных Зй-сеток на плоских поверхностях.
Построение графического изображения многоугольных и прямоугольных сетей

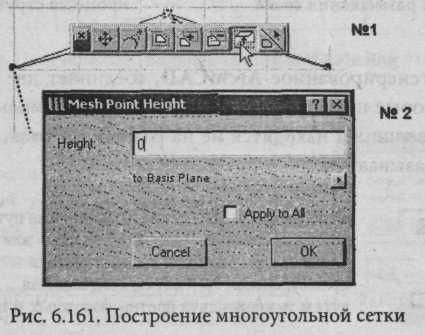

В методах построения многоугольных, прямоугольных и повернутых прямоугольных сеток можно выделить два этапа. Сначала вычерчиваем многоугольник на высоте базовой плоскости, которая предварительно задана в блоке настройки. Построенный контур в дальнейшем можно корректировать. При активизированном инструменте Mesh щелчком на граничной линии открываем ручное меню, т. е. меню со значками подсказки. При выборе соответствующего значка (6.161, № 1) щелчком на одной из вершин можно отредактировать ее возвышение.
При щелчке на вершине открывается окно Mesh Point Height (Возвышение точек 3D-ceTKn). В поле Height вводится новое значение высоты. Щелчок на флажке Apply to All задает установку всех вершин на новую высоту, т. е. новая настройка применяется и к другим точкам ЗЭ-сетки. Следует заметить, что изменение возвышения одной вершины не влияет на возвышения соседних вершин.
Левая кнопка (рис. 6.161, № 1) на панели редактирования позволяет перемещать отдельную точку на плоскости возвышения ЗО-сетки. Стрелка рядом с полем to Basis Plane (Относительно базовой плоскости) служит для открытия списка, из которого выбирается базовый уровень (reference level) для модифицированной высоты.
Построение равномерной наклонной сетки

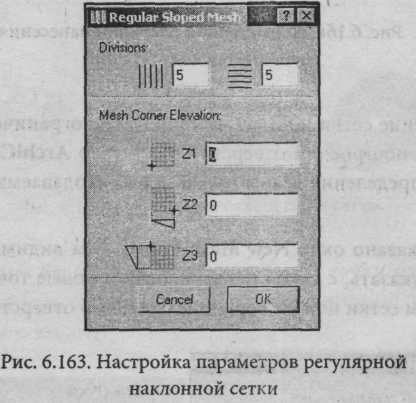

Представленный на информационной панели метод построения равномерной наклонной сетки (четвертая кнопка) позволяет быстро сконструировать сетку . с плоскими поверхностями. После определения прямоугольного контура сетки открывается диалоговое окно Regular Sloped Mesh (Наклон ЗБ-сетки).
В поля Division (Деление, части) заносится количество линий сетки по обоим координатным направлениям. В полях Zl, Z2 и Z3 раздела Mesh Corner Elevation (Возвышение уровня сетки) устанавливаются возвышения трех углов сетки, возвышение четвертого угла вычисляется автоматически. В соответствии с настройкой ArchiCAD перерисовывает 3D-ceTKy.
