Построение сопряжения крыши
При разработке нестандартных проектов возникает необходимость стыковки двух плоских фрагментов крыши друг с другом либо модификации некоторых плоских частей сложной крыши, например пристройки слухового окна (dormer). Рассмотрим два случая пересечения крыш.
Как же выполнить пересечение двух плоских крыш?
На плане этажа выбираем меньшую крышу.
Щелчком мыши при нажатой клавише Ctrl проводим фиксацию на ребре (линии гребня - ridge line) другой крыши, по которому предполагается со пряжение крыш.
Выбираем другую крышу и выполняем действия, аналогичные п. 2.
Когда на плане этажа эти ребра (две линии гребня) встретятся, то это значит, что они фактически пересеклись в 3D-okhc
Для более сложных крыш, когда стыкуются более двух плоских фрагментов, потребуется задание дополнительных вершин, но в целом процесс построения пересечений аналогичен.
ArchiCAD позволяет пересекать полоски (fascia) и выступы дымовой трубы (barge boards), которые находятся под разными углами. Поэтому возможны случаи, когда две крыши не могут соответствующим образом соединится, даже при встрече линий гребня на плане этажа. Можно создавать соединения на строительном растворе (mortared joints) или соединять плоские крыши вертикальными гребнями (vertical ridges).
Специфическим редактированием крыши является изменение угла подрезки торца крыши. Это делается выбором всех плоскостей крыши, попадающих в плоскость пересечения. Затем курсор позиционируем на общем гребне. Удерживая кнопку мыши в нажатом состоянии, в появившемся меню Pet
palette
выбираем
опцию редактирования ребра крыши
(кнопка
)
и щелкаем
на ней для открытия окна Roof
Edge
Angle
(Угол

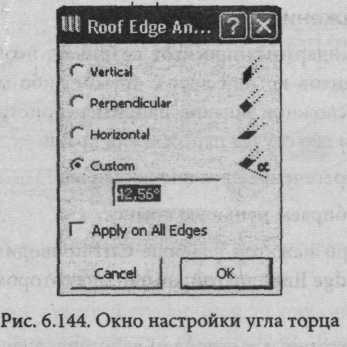

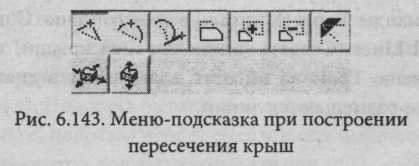

торца крыши) (рис. 6.143, 6.144).
В окне настройки угла подрезки торца выбираем направление подрезки (вертикальная, перпендикулярная, горизонтальная, произвольная по заданному значению угла) и задаем угол подрезки. Проектировщик может применить настройку подрезки сразу ко всем кромкам плоскостей крыши, которые встречаются на линии общего гребня.
Отверстия в крышах
Отверстие в крыше выполняется следующим образом. Выбираем плоскую часть крыши, в пределах границ этой плоской части рисуем контур предлагаемого отверстия.
З
амечание.
Особенность
пакета ArchiCAD
при
создании отверстий состоит в том, что
если даже контуры создаваемого отверстия
пересекают основной контур крыши
или контуры других отверстий, то
создаваемое отверстие все равно
вычерчивается. Однако при этом
ArchiCAD
выдает предупреждающее сообщение.
Д
ополнение
крыши линиями уровней

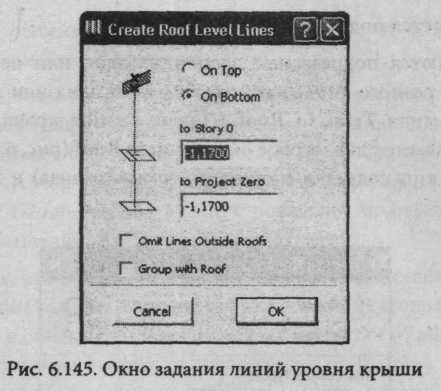

При проектировании нестандартных строений часто бывает необходимо указать дополнительные «виртуальные» линии уровней крыши. Это выполняется с помощью команды Tools (Монтаж) верхнего меню. С помощью команды Create Roof Level Lines (Создать линии уровней крыши) опции Line Extras (Вне линии) из меню Tools на высотах, задаваемых в диалоговом окне, для выбранной крыши размещаются линии.
Кнопки переключения позволяют задавать место размещения линий уровня (наверху крыши - On Тор, внизу крыши - On Bottom). В поле to Story О (от уровня этажа) задается высота линии уровня относительно нулевого этажа (подвала). В поле to Project Zero (от нулевого проектного уровня) задается высота линии уровня относительно нуля проекта.
При активизированном флажке Omit Lines Outside Roofs (Опускать линии за пределы крыш) линии уровня, выходящие за пределы многоугольника крыши на плане этажа, не рисуются. Если же флажок заблокирован, то результирующие линии будут нарисованы. Причем линии вне многоугольника крыши будут равной длины по отношению к базовой линии крыши.
При активизированном флажке Group with Roof (Группировать с крышей) линии уровней будут сгруппированы с линиями, принадлежащими крышам.
З
амечание.
Если
переключатель Suspend
Groups
(Задержанная
группирование) активизирован,
то флажок Group
with
Roof
затенен.
К рыши и другие конструктивные элементы
Крыши как секущие плоскости могут подрезать сверху или снизу стены, балки, колонны, перекрытия, двери, окна и другие объекты. Важно отметить то обстоятельство, что подрезка не выполняется автоматически. Для выполнения подрезки применяется команда Trim to Roof (Подрезать под крышу) из меню Edit (Правка). Подрезка бывает трех видов: подрезка выбранных элементов под все крыши, подрезка всех элементов под выбранные крыши, подрезка выбранных элементов под выбранные крыши.
Как
же выполняется подрезка?

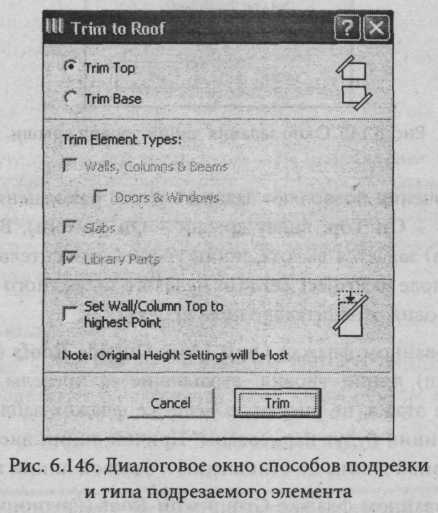

Вначале выбираются подрезаемые элементы (один или несколько, причем они могут быть разного типа), затем выбирается одна или несколько крыш. Запускается команда Trim to Roof (Подрезать под крышу) из меню Edit (Правка). Открывается диалоговое окно Trim to Roof (рис. 6.146). В этом окне можно выбрать тип подрезки (подрезка верха или низа) и тип подрезаемых элементов.
Выбранные стены, балки, колонны, перекрытия и библиотечные элементы будут подрезаться теми крышами, которые их пересекают. Если одна или несколько крыш выделены вместе с подрезаемыми объектами, то элементы подрезаются только теми крыши, которые выделены вместе с объектами. Объекты подрезаются, если их части (или весь объект) расположен под крышей. Поэтому проектировщик в диалоговом окне задает, какие элементы должны подрезаться. При подрезке элементов под крышу допустимы операции с отдаленными крышами и крышами других этажей, лишь бы контуры крыш были видны на чертеже этажа.
Если выделены только крыши, нужно определить элементы, подрезаемые крышей, для чего в диалоговом окне задается проверка типов. И, наконец,
после принятия решения о способе подрезки - сверху или снизу - нужно щелкнуть на кнопке Trim (Подрезка).
Могут быть подрезаны только пересекающиеся элементы. Крыша, в свою очередь, подрезает только элементы, размещенные ниже или выше ее контура. Подрезание может быть временным с целью отображения на экране или же окончательным. Флажок управления, расположенный в нижней части окна Trim to Roof (Подрезка под крышу), позволяет модифицировать высоту или базовое возвышение воздействующего элемента.
Следует заметить, что щелчок на кнопке Trim Base (Подрезка под фундамент) в окне Set Wall/Column Top to highest Point (Установка высоты стены/колонны по наивысшей точке) изменяет ее на Set Wall/Column Base to lowest Point (Установка высоты стены/колонны по низшей точке), при этом изменяется базовое возвышение элемента. После временного подрезания элементы можно восстановить. Если элемент подрезается крышей, то внизу диалогового окна появляется дополнительная кнопка (раздел Model), которая позволяет отменить подрезку. Это не касается перекрытий, поскольку их подрезание можно отменить только через меню Edit\Undo.
