Крыша-купол (Dome)

После активизации инструмента Roof (Крыша) на панели инструментов

и выбора геометрического варианта (кнопка в окне информационной

панели тремя щелчками мыши указываются три точки: центр купола, началь­ная и конечная точки контура крыши.

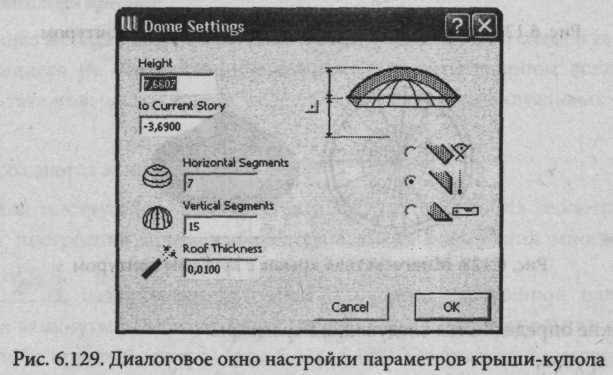

После третьего щелчка открывается окно Dome Roof Settings для настройки параметров крыши-купола (рис. 6.129). После настройки щелчком на кнопке ОК строится крыша с заданными параметрами. Крыша в виде купола строит­ся как набор отдельных плоских крыш. При активизированной функции Autogroup (Автогруппировка) отдельные фрагменты будут автоматически

группироваться. Процесс построения крыши в форме купола аналогичен для плана этажа и для 3D-okoh. При втором щелчке дуга, образующая контур крыши, замыкается, образуя круговой контур.

Слева в окне находятся следующие поля:

• высота купола - измеряется от центра контура. По умолчанию значение высоты максимально и равно высоте полусферы. Меньшее значение высо­ ты выравнивает купол;

• возвышение базовой линии.

• число полосок по горизонтали.

• число сегментов по вертикали.

• толщина крыши.

Справа расположены три переключатели, задающие вид подрезки торца крыши; перпендикулярная, вертикальная и горизонтальная.

По завершении построения крыши-купола ее отдельные части допускают индивидуальное редактирование, т. е. компоненты крыши редактируются как отдельные скаты.

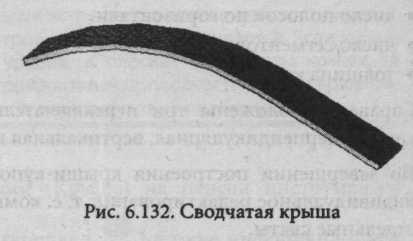

Сводчатая крыша (Barrel-vaulted)

Этот метод позволяет строить комплексные сводчатые крыши, поперечное сечение которых задается в плане некоторой кривой.

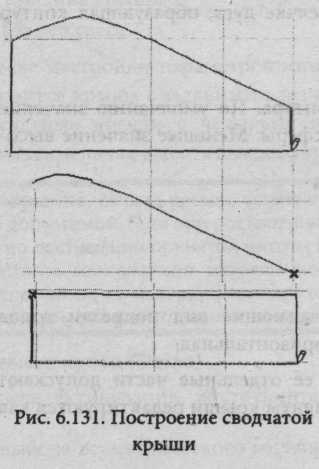

Сводчатая крыша может конструироваться как в плане этажа, так и в окнах пространственного представления. Кривая, построенная в плане этажа, ин­терпретируется как поперечное сечение крыши. После выбора способа по­строения сводчатой крыши рисуется кривая (используется подсказка по фор­мам дуговых фрагментов или «волшебная палочка»). Нажатие на кнопку ОК или Cancel завершает процесс построения.

Пояснение. При построении кривой видна растягивающаяся граница, концы кото­ рой соединяются с кривой пересечения. Одна сторона границы служит вообра­ жаемым полом и поверхностью сводчатой крыши. Первый щелчок определяет на­ чальную точку и форму, а второй-длину сводчатой крыши.

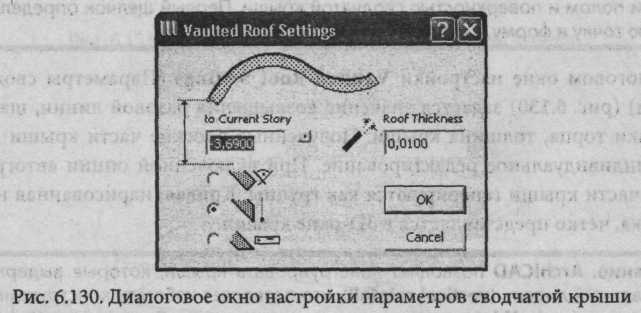

В диалоговом окне настройки Vaulted Roof Settings (Параметры сводчатой крыши) (рис. 6.130) задается значение возвышения базовой линии, шаблоны подрезки торца, толщина крыши. Полученные плоские части крыши допус­кают индивидуальное редактирование. При включенной опции автогруппи­ровки части крыши генерируются как группы. Кривая, нарисованная на пла­не этажа, четко представляется в 3D-OKHe крыши.

З амечание. ArchiCAD позволяет конструировать крыши, которые выдерживают вертикальный ливень (vertical rainfall), что позволяет избегать конструкций само­пересекающихся (self-intersecting) или откидываемых (reclinate) крыш. Кроме того, одна и та же кривая применяется для создания крыши для одного угла прямо­угольной границы, но неэффективна для другого угла. Это связано с тем, что кривой контура определяется не только форма крыши, но и угол граничного прямоуголь­ника, связанного с ним. Начальная и конечные точки необходимо определить так, чтобы сторона «тяжелой» линии (heavy line side) граничного прямоугольника не пересекалась с кривой исходного пересечения.

Построение сложной крыши в ЗЭ-окне

Построение сводчатой крыши в окнах трехмерного представления для всех типов начинается с построения на нужной высоте первой стороны прямо­угольного контура. На экране появляется меню, содержащее кнопки для по­строения скругленных крыши, симметричных крыш и крыши неправильной формы.

Создание скругленных крыш (Rounded Roof)

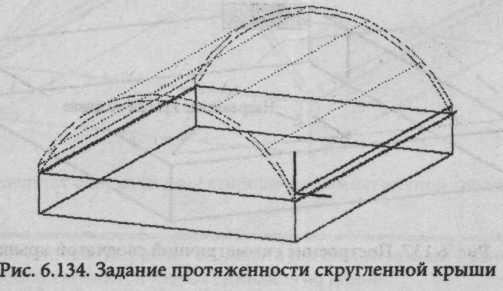

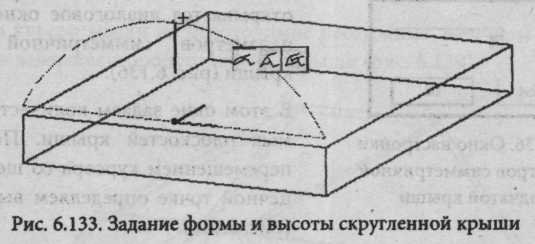

1. Рисуем линию поперечного сечения крыши и щелчками мыши задаем не­обходимое количество сегментов. Двойным щелчком в конечной точке зада­ем высоту крыши (рис. 6.133,6.134).

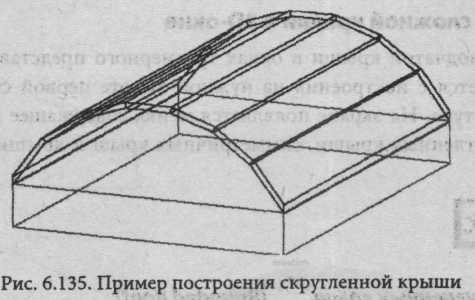

2. Расширяем протяженность крыши, перемещая контур до желаемой длины; щелчком мыши закрепляем положение крыши. На рис. 6.135 представлен вид крыши в трехмерном представлении.

Создание симметричных сводчатых крыш (Symmetrical Vaulted Roof)

При создании симметричных крыш открывается диалоговое окно настройки параметров симметричной сводчатой крыши (рис. 6.136).

В этом окне задаем количество создавае­мых плоскостей крыши. Последующим перемещением курсора со щелчком в ко­нечной точке определяем высоту крыши (рис. 6.136). "

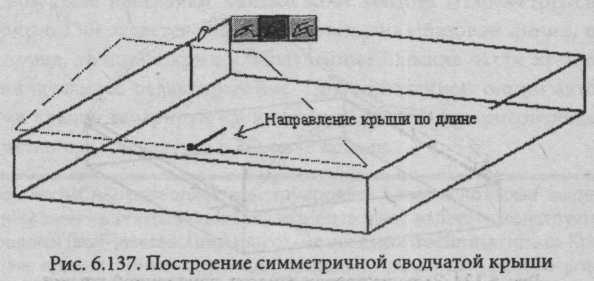

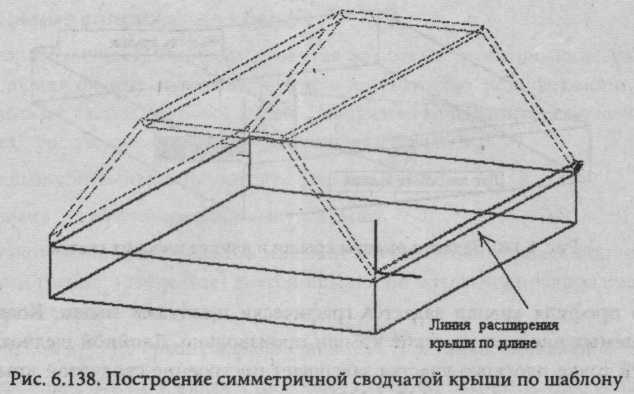

Затем «протягиваем» контур сечения крыши на желаемое расстояние и щелч­ком мыши закрепляем положение крыши.

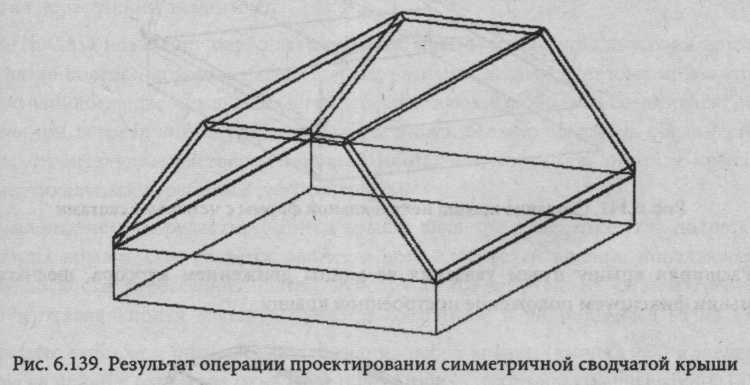

Передвинув курсор мыши на необходимое расстояние, щелчком мыши фик­сируем его и завершаем проектирование крыши (рис. 6.139).

З амечание. Этот способ позволяет создавать плоскости крыши равной длины в се­чении, т. е. ее ребра сегментов имеют одинаковую длину.

Д ля построения крыши произвольной (Irregular) формы или крыши нерегу­лярной структуры (кнопка ) последовательными щелчками мыши задаем количество и высоту плоскостей крыши.

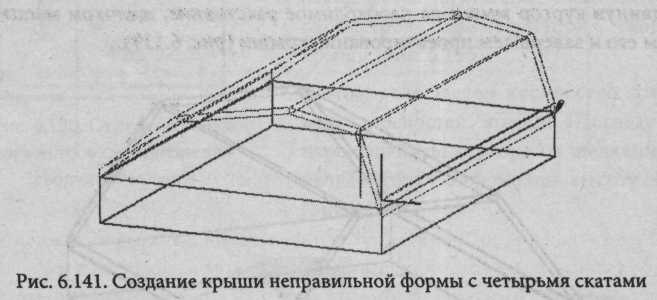

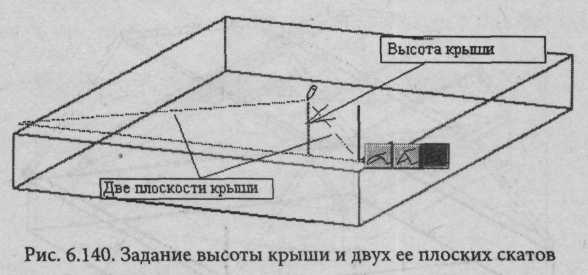

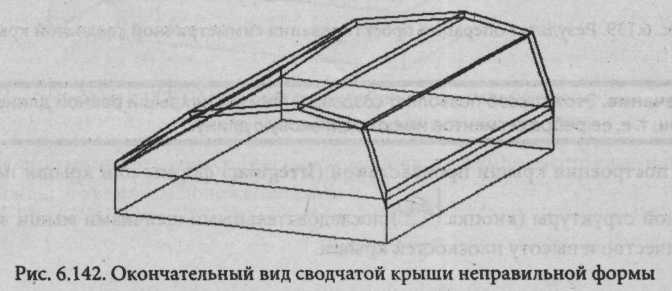

Форма профиля крыши задается графически щелчками мыши. Количество создаваемых плоских участков крыши произвольно. Двойной щелчок на по­следней точке плоского участка завершает построение сводчатой крыши не­правильной формы (рис. 6.140, 6.141).

Расширяя крышу путем указания ее длины движением курсора, щелчком мыши фиксируем положение построенной крыши.
