Геометрия крыш

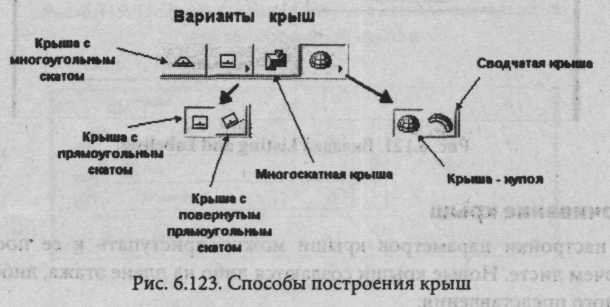

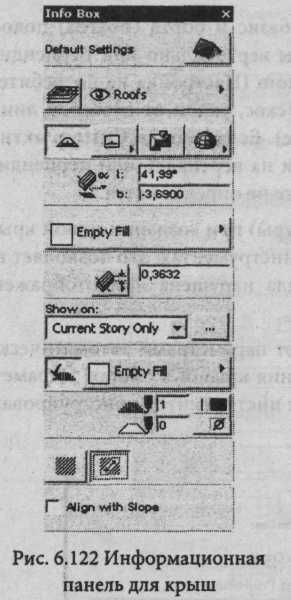

При активизации инструмента Roof от­крывается информационная панель (см. рис. 6.121), в которой находятся кнопки методов создания крыши (рис. 6.122).

К ним относятся:

• крыша с многоугольным скатом (Polygon);

• крыша с прямоугольным скатом (Rectangle);

• крыша с повернутым прямоугольным скатом (Rotated rectangle);

• многоскатная крыша (Polyroof);

• крыша-купол (Dome);

• сводчатая крыша (Barrel-vaulted).

Дополнительные варианты построения крыши могут быть получены щелчком на стрелке вправо, размещенной на

двух кнопках

Построение простых крыш в плане этажа

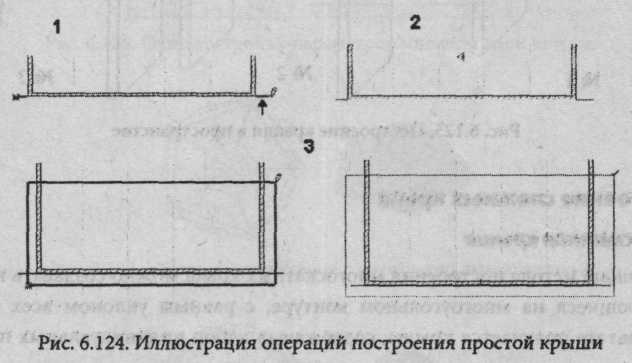

К простым крышам относятся крыши типа Polygon, Rectangle, Rotated Rectangle. Как же выполняется построение крыши? На панели инструментов активизируется инструмент Roof. Затем выбирается соответствующий вари­ант крыши, и двумя щелчками мыши строится базовая линия. Базовая линия крыши - это условная горизонтальная линия, лежащая на нижней поверхно­сти ската крыши (рис. 6.124). Затем щелчком мыши указывается направление подъема ската крыши (рис. 6.124). Нужно заметить, что уклон крыши отсчи-тывается от базовой линии в перпендикулярном направлении. Прямоуголь­ная крыша всегда строится перпендикулярно.

П римечание. Как правило, базовая линия крыши совпадает либо с базовой линией стены, либо с краем перекрытия. Изменение формы курсора служит «намеком» для получения точного перемещения.

П осле построения базовой линии курсор приобретает форму Eyeball (Глаз). Щелчком мыши на одной из сторон от базовой линии указывается направле­ние подъема. Фиксируя вершины, строится контур новой крыши.

Представление крыши в ЗЭ-окнах

В информационной панели выбираются три способа построения простых крыш (Polygon, Rectangle, Rotated Rectangle). Затем тремя щелчками мыши вводится плоскость крыши, и ArchiCAD генерирует базовую линию. Вычер­чивается контур крыши. При возврате к первой точке на экране появляется

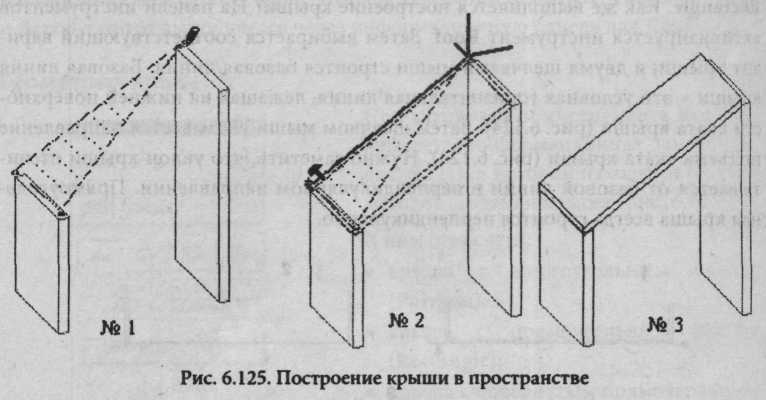

курсор Hammer (Молоток). Щелчком мыши закрывается многоугольник, и ArchiCAD генерирует крышу (рис. 6.125).

Построение сложных крыш Многоскатная крыша

С помощью метода построения многоскатных крыш можно создавать крыши, базирующиеся на многоугольном контуре, с равным уклоном всех скатов. В результате получается крыша, содержащая набор индивидуальных плоских крыш.

Как же создаются многоскатные крыши?

На панели инструментов выбирается инструмент Roof. Из геометрических методов построения крыш выбирается вариант построения многоскатных

крыш Различными методами (курсором, «волшебной палочкой»)

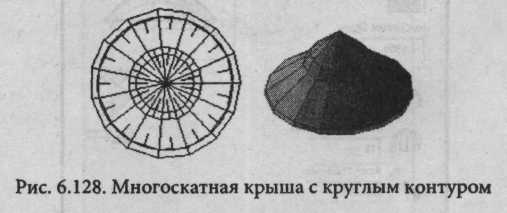

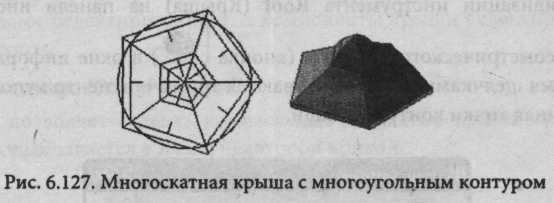

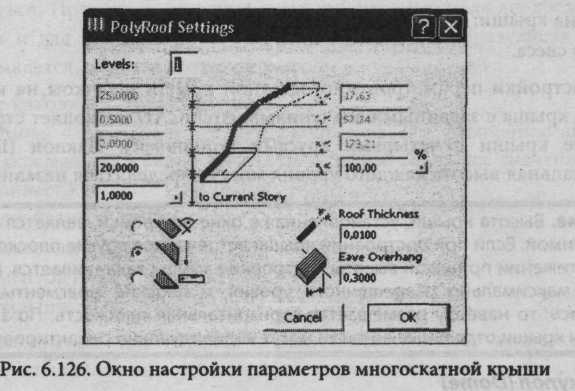

строится замкнутый многоугольник, являющийся контуром крыши на плане этажа (либо круглый контур) (рис. 6.127, 6.128). Открывается диалоговое ок­но настройки параметров многоскатных крыш PolyRoof Setting (Параметры скатной ярусной крыши) (рис. 6.126).

В этом окне определяются следующие параметры:

• число ярусов;

• высота ярусов;

• возвышение базовой линии;

• вариант подрезки торцов;

• уклоны ярусов;

• толщина крыши;

• размер свеса.

После настройки параметров многоскатной крыши щелчком на кнопке ОК строится крыша с заданными значениями. ArchiCAD позволяет строить мно­госкатные крыши с четырьмя ярусами (уровнями). Наклон (inclination) и максимальная высота каждого уровня могут определяться независимо.

З амечание. Высота крыши, установленная в окне настройки, является максималь­ но допустимой. Если при построении крыши встречаются другие плоскости крыши, то по достижении принятой высоты построение крыши заканчивается. Если крыша достигла максимально разрешенного уровня, и плоские фрагменты крыши не встретились, то наверху размещается горизонтальная плоскость. По завершению структуры крыши отдельные ее части могут индивидуально редактироваться.
