6 .5. Конструктивный элемент Roofs (Крыши)

Крыша - это венец любого строительного сооружения, без которого невоз­можно представить ни один жилой дом, ни складское помещение, ни заво­дские здания. Программное средство ArchiCAD в своем арсенале содержит инструмент Roofs. Ввиду своего широкого применения, как по прямому на­значению, так и для создания произвольных форм в трехмерном пространст­ве, крыша имеет большой набор параметров: толщину, которая принимается неизменной по всей поверхности крыши, габаритные размеры, характеристи­ки геометрических свойств крыши. Главным параметром простых крыш яв­ляется базовая линия (pivot line) - это часть нижней поверхности крыши (что-то вроде обрешетки для настила кровли), расположенная горизонтально. На печать она не выводится. Уклон крыши интерпретируется как угол пово­рота вокруг базовой линии. Возвышение базовой линии определяет возвы­шение нижнего торца крыши. Встречаются крыши различного типа. Среди них выделяются по конструктивным особенностям:

• крыша двухскатная (Span Roof) - строится из двух наклонных плоскостей и одного гребня (ridge) с выступающими свесами (eaves) с обеих сторон;

• крыша мансардная (Curb Roof) - крыша с центральным гребнем и двумя наклонными плоскими частями с обеих сторон гребня;

• крыша с разжелобком (Roof with valley);

• крыша крутая многоскатная (Pitched Roofs).

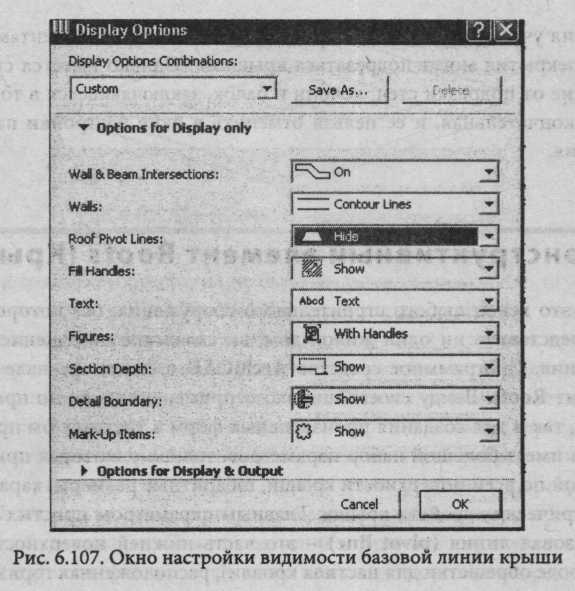

На плане этажа крыша представляется очертаниями с базовыми (стержневы­ми) линиями. Следует заметить, что все базовые линии можно скрыть с по­мощью настройки опции Display Options (Экран) в меню Options (Парамет­ры) (рис. 6.107).

В 3D-OKHax крыши изображаются сплошными телами. В разрезах расширен­ные части поверхности отрезаются, и изображается внутреннее сечение, за­полненное штриховкой. Стекла крыши не «режутся», и крыша изображается только внешними очертаниями.

Инструмент конструирования крыши и настройка ее параметров

Кнопка инструмента Roof расположена на панели инструментов

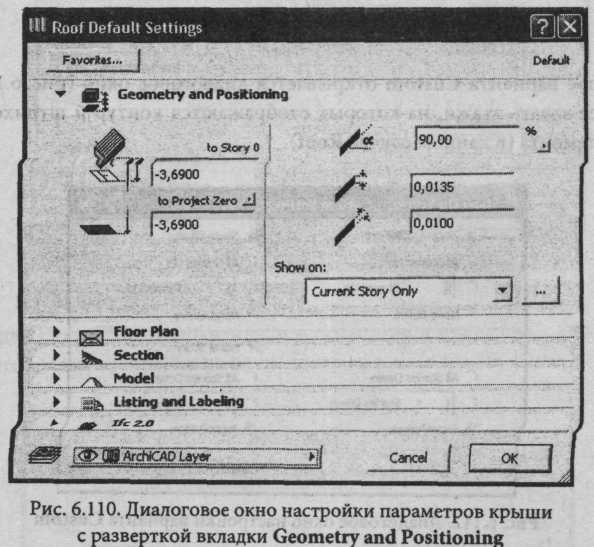

Toolbox. При активизации инструмента открывается окно настройки пара­метров крыши (рис. 6.110). Диалоговое окно содержит шесть вкладок: Geometry and Positioning (Геометрия и позиционирование), Floor Plan (План этажа), Section (Разрезы), Model (Модель), Listing and Labeling (Маркировка и представление в сметах) и Ifc 2.0 «Information for Construction» Информа­ция для конструирования).

Внизу окна размещена кнопка. I для выбора

активизированного сдоя.

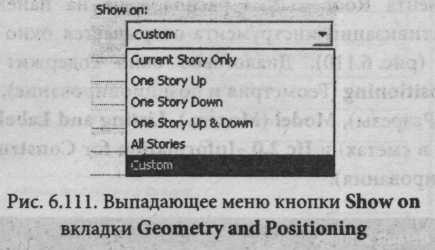

Вкладка Geometry and Positioning (рис. 6.110) содержит поля (правая сторо­на) для задания толщины крыши и ее уклона (Roof pane's pitch). Слева зада­ется возвышение базовой линии от уровня активного этажа и от абсолютного (проектного) уровня. Толщина крыши задается либо в направлении, перпен­дикулярном ее поверхности, либо толщиной вертикального среза. Внизу окна находится поле Show on (Показать на), в котором раскрывается меню по вы­бору этажа для отображения крыши. В ArchiCAD 9 в меню добавлена строка Custom (Специальный).

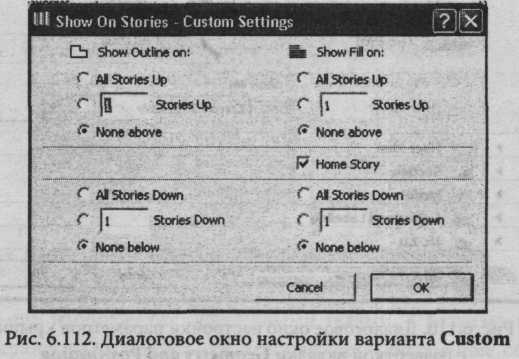

При выборе варианта Custom открывается диалоговое окно (рис. 6.112), по­зволяющее задать этажи, на которых отображаются контур и штриховка по­крытия элемента (в данном случае Roof).

Уклон крыши (Roof pitch) задается в различных единицах, выбор которых реализуется в меню, отображаемом при щелчке на стрелке поля. Уклон мож­но определять в градусах (от 0° до 89°), в процентах или в величине подъема

крыши через 12 футов или 12 дюймов по горизонтали. Уклон крыши обычно выражается положительным числом. В случае реверсной крыши (reversed roof) уклон может быть отрицательным. В этом случае сторона определяется курсором Eyeball (Глаз), перемещающимся вверх вместо перемещения вниз.

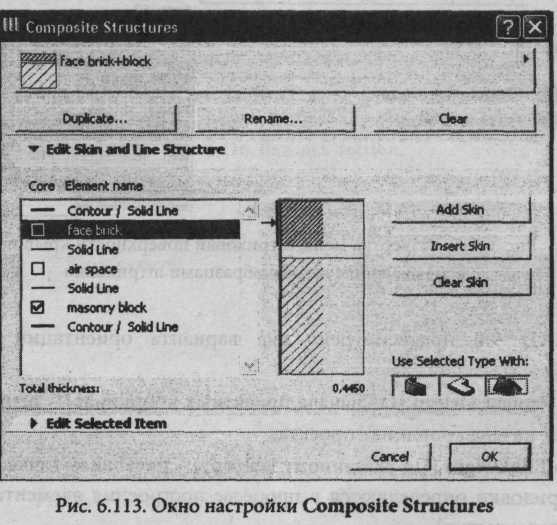

Для многослойной структуры крыши эти два поля нельзя модифицировать, поскольку толщина крыши определяется значением, указанным в опции Composite (Композиты) меню Options (рис. 6.113).

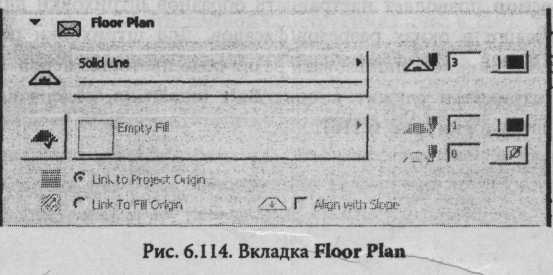

Во вкладке Floor Plan устанавливается тип линии и цвет пера, с помощью ко­торых отображается крыша на плане этажа, фасадах и в ЗВ-окнах.

Нажатие кнопки отображает меню выбора типа штриховки поверхно-

сти крыши (рис. 6.115). _: . .

В ArchiCAD 9.0 предусмотрено два варианта ориентации штриховки (рис. 6.115):

• Link to Project Origin (От начала проектных координат) - штриховка соз­ дается от начала координат проекта;

• Link To Fill Origin (По указанному вектору) - начальная точка и направле­ ние штриховки.определяются в процессе построения элемента (в данном случае перекрытия).

Направление штриховки определяется через кнопки во вкладке Floor plan

(рис. 6.115). ■ ■ . ■,

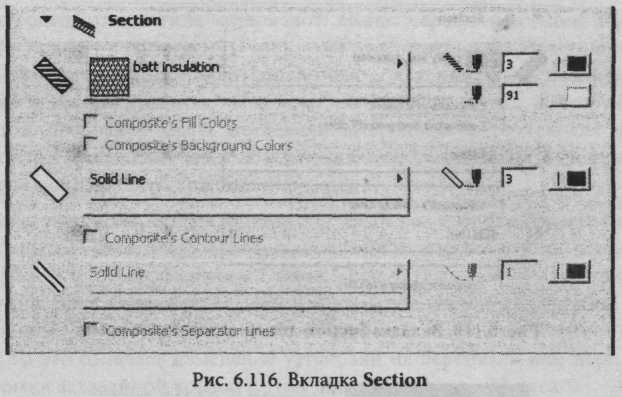

Вкладка Section позволяет настраивать образцов штриховки для раскраски разрезов крыши в окнах разрезов/фасадов. Для штриховки разрезов тела крыши и фона можно использовать различные цветовые перья. Для задания образцов 1птриховки служит кнопка Batt insulation, содержащая таблицу шаблонов штриховки (рис. 6.116).

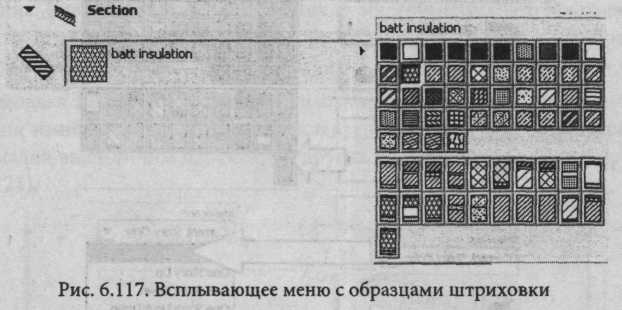

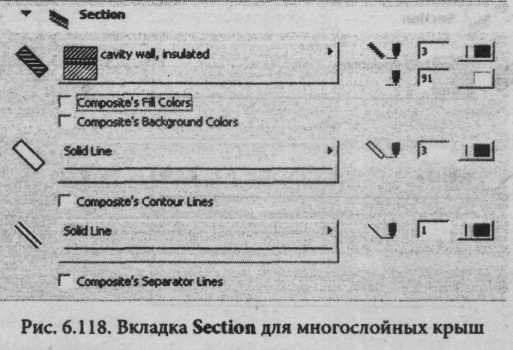

Крыши допустимо исполнять многослойными. При выборе многослойной структуры активизируются окна Composite's Fill Colors (Использовать линии и цвет многослойных конструкций) и Composite's Background Colors (Ис­пользовать цвет фона многослойной конструкции) (рис. 6.118).

В этих окнах можно отказаться от установленных типов линии и цвета для представления разрезов и использовать атрибуты многослойных структур, заданных в окне Composites (Композиты) меню Options (см. рис. 6.113).

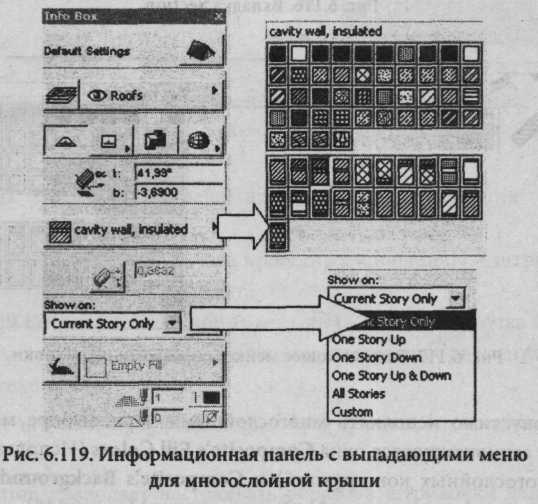

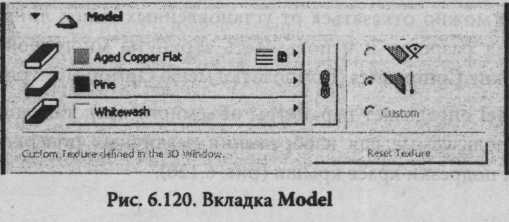

Вкладка Model определяет параметры объемного представления крыши: ма­териалы, используемые для изображения различных поверхностей крыши, а также углы подрезки краев крыши (рис. 6.120).

Вкладка содержит три типа материалов: крыша черепичная (Roof Tile), кры­ша с сосновым покрытием (Pine), сосновое покрытие, блестящее (Pine, shiny). Эти материалы можно использовать для покрытия различных по­верхностей крыши. Кнопка «Цепочка», как и для других конструктивных элементов, позволяет задать последний выбранный материал для всех по­верхностей. Отключение кнопки «Цепочка» восстанавливает исходные мате­риалы для поверхностей крыши.

Установка угла края крыши определяет ее базис и борта (boards) полосок (fascia) крыши. Они могут быть установлены вертикально или перпендику­лярно фасаду плоскости крыши. Опция Custom (Настройка на потребителя) недоступна, пока карниз (eave) или наклон (скос, уклон от отвесной линии) (rake) равны углу потребителя (custom angle). Если кнопка Custom активи­рована, то это означает изменение установки на вертикаль или перпендику­ляр. Кромки заказанной крыши в этом диалоге не определяются.

Кнопка Reset Texture (Восстановление текстуры) при создании новой крыши недоступна. Как и в других конструктивных инструментах, это позволяет вос­становить исходную текстуру, если она была нарушена при отображении в пространственном окне.

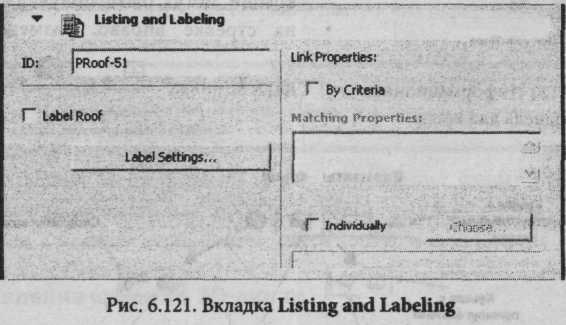

Пятая вкладка Listing and Labeling управляет параметрами автоматического нанесения выносных надписей и представления крыши в сметах. Параметры этой вкладки аналогичны параметрам других инструментов конструирования (рис. 6.121).

Для построения крыши могут быть применены шесть геометрических мето­дов, позволяющих создавать как простые, так и сложные по форме крыши. Активизация методов: Polygon, Rectangle, Rotated Rectangle, Polyroof, Dome и Barrel-vaulted выполняется через информационную панель для Roof.
