Вычерчивание перекрытий

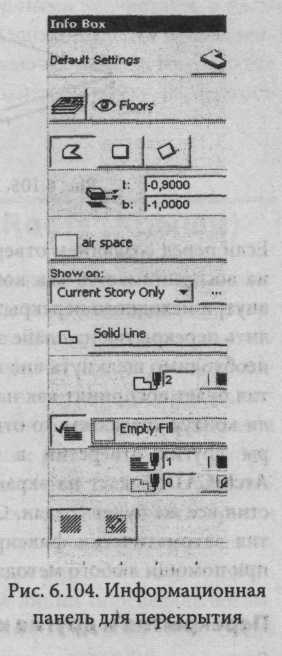

Для построения перекрытий на чертеже используется информация, содер­жащаяся в информационной панели перекрытия, отображаемой после щелч­ка на кнопке Slab (рис. 6.104). В этой панели расположены кнопки геометри­ческих методов создания перекрытия на плане этажа и в 3D-OKHax.

Построения чертежа перекрытия начинается с задания контура перекрытия, что реализуется щелчками мыши по вершинам контура. Можно использовать и другие средства графики (фиксация осей) и ввода числовых значений (от­носительные значения и др.). Проектировщику предоставляется возможность использования следующих геометрических вариантов формы перекрытия:

• - Многоугольное перекрытие. Щелчками

мыши задаются вершины многоугольника. По­сле указания последней вершины многоуголь­ник замыкается щелчком на кнопке ОК либо двойным щелчком на последней вершине. За­мыкание многоугольника - это соединение по­следней вершины с первой. При пересечении сторон контура выдается предупреждающее со­общение, однако перекрытие остается нарисо­ванным.

_ - Прямоугольное перекрытие. После пер­вого щелчка мышью переместите курсор мыши по диагонали прямоугольника и вторым щелч­ком определите вторую вершину на диагонали. Прямоугольное перекрытие всегда ортогональ­но сетке

I - Повернутое прямоугольное перекры­ тие. В этом способе сначала определяется век­ тор направления поворота, т. е. перекрытие оп­ ределяется тремя щелчками мыши. Первые два задают длину и наклон прямоугольника, а тре­ тий - ширину перекрытия.

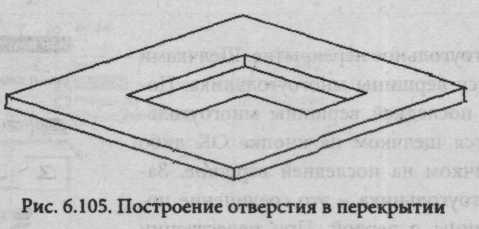

Построение отверстий в перекрытиях

В процессе проектирования может возникнуть необходимость в создании от­верстий в перекрытиях, например при подгонке лестниц или для создания свободных пространств. Контуры отверстий создаются аналогично контурам самих перекрытий, но только обязательно внутри контура перекрытия, в ко­тором выполняется отверстие.

Выбор контура отверстия внутри контура перекрытия выполняется либо щелчком мыши в вершинах (точках привязки), либо щелчком на контуре пе­рекрытия при активизированном инструменте Arrow или при нажатой кла­више Shift.

Если перед созданием отверстия не было выделено перекрытие, то контур ок­на воспринимается как контур нового перекрытия, даже если он находится внутри исходного перекрытия. Чтобы избежать такой ситуации, нужно выде­лить перекрытие на плане этажа. Для отмены некорректной операции выбора необходимо щелкнуть вне многоугольника. Щелчок на поверхности перекры­тия будет воспринят как начало создания отверстия в самом перекрытии. Ес­ли контур создаваемого отверстия пересекает контур перекрытия или конту­ры других отверстий в том же самом многоугольном перекрытии, то ArchiCAD выдаст на экран предупреждающее сообщение, но контур отвер­стия все же будет создан. Самопересечение сторон многоугольного перекры­тия автоматически фиксируется, если позже многоугольник редактируется при помощи любого метода панели Pet palette.

Перекрытия и другие конструкторские элементы

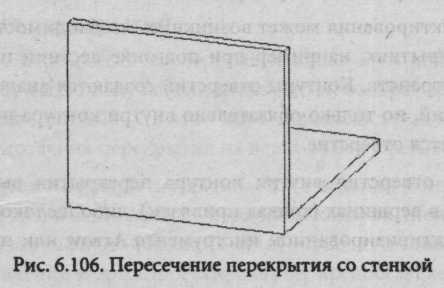

Если стена возводится сверху перекрытия, и ребро стены совпадает с любой частью контура перекрытия, то соединительная линия между ними в 3D-OKHe будет опущена. Это обеспечивает корректный внешний вид со скрытыми ли­ниями.

Перекрытия участвуют во всех операциях со сплошными элементами, в част­ ности, перекрытия могут подрезаться крышами. Однако имеется существен­ ное отличие от подрезки стен, колонн и балок, заключающееся в том, что эта обрезка окончательная, и ее нельзя отменить в окне настройки параметров перекрытия. •
