Создание цепочек линейных размеров

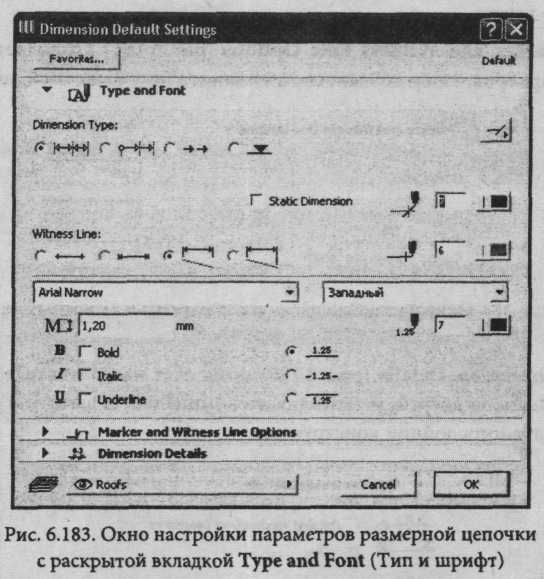

Линейные размеры создаются с помощью окно установки параметров размер­ных цепочек Dimension Default Settings, которое раскрывается при использова-

нии инструмента «Размерные цепочки» - кнопка в панели ToolBox

Поле переключателей задает тип проставляе-

мых размеров. Первые два переключателя используются в линейных разме­рах. Переключатель используется при нанесении отметок высоты.

Флажок определяет размеры как статические.

определяет тип по-

Поле переключателей строения выносных линий.

Окно вкладки Type and Fond позволяет также установить применяемый шрифт, его размер и стиль написания, а также цвет (Перо) и положение размерного текста.

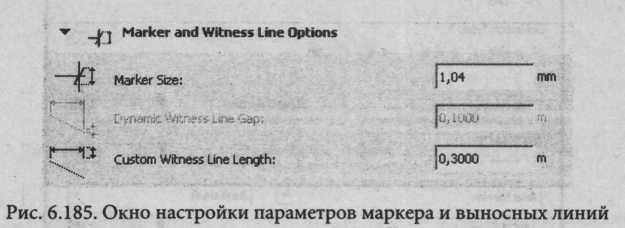

Вкладка Marker and Witness Line Options (рис. 6.185) позволяет настроить размеры маркеров, зазор до выносной линии и длину выносной линии.

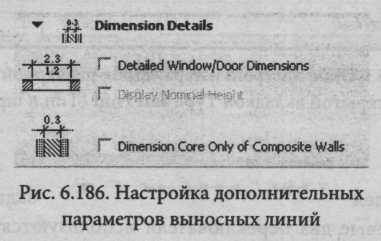

Вкладка Dimension Details (рис. 6.186) позволяет настраивать дополнитель­ные размеры окон дверей, устанавливать номинальную высоту и размеры не­сущего слоя многослойной конструкции.

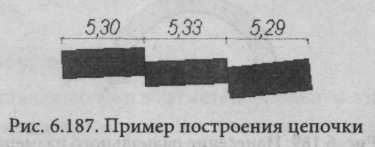

Как же строится размерная цепочка?

1. В панели инструментов выбирается инструмент размерная цепочка

2. Для устанавливаемых размерных цепочек выбирается подходящий геомет­ рический вариант и назначаются параметры цепочек.

3. Щелчками мыши обозначаются точки привязки.

4. Либо двойным щелчком мыши, или же щелчком по кнопке ОК курсор

преобразуется к виду молотка

5. На чертеже указать местоположение размерной цепочки

Настройка параметров радиальных размеров

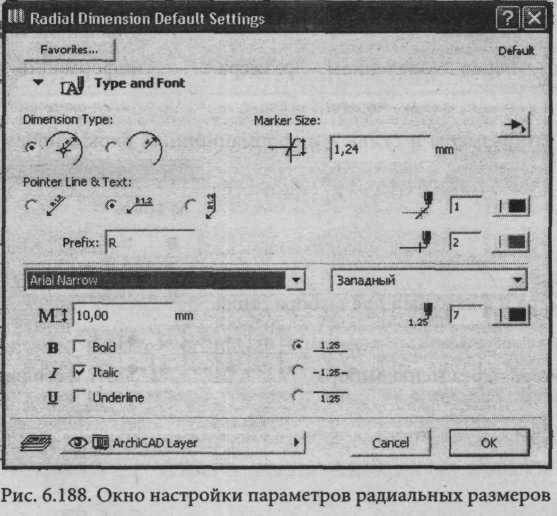

Настройка параметров радиальных размеров выполняется через диалоговое окно, Radial Dimension Default Settings, которое активизируется инструментом

(Радиальные размеры) в панели конструирования ToolBox (рис. 6.188).

Как же наносится радиальный размер?

1. Активизируется окно настройки Radial Dimension Default Settings.

2. Устанавливаются необходимые параметры радиальных размеров.

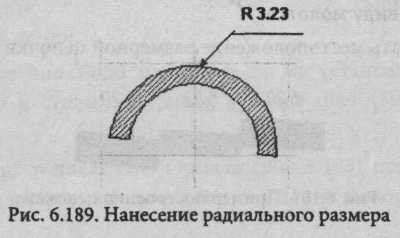

3. Щелкнуть мышью по измеряемому дугообразному элементу конструкции.

Окно настройки позволяет установить следующее:

1. Тип размера - переключатель

2. Ориентацию выносной линии и размеры числа - переключатель

3. Префикс перед значением размера - информационное поле

4. Шрифт, его размеры и стиль - информационный блок с полем для указа-

ния размера и флажками для выбора стиля

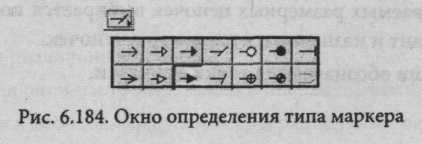

5. Тип маркера через меню выбораи его размер в поле

6. Положение размерного текста через переключатель

7. Перо маркера и размерной линии - указать значения

8. Перо размерного текста - указать значение

Редактирование радиального размера выполняется аналогичным образом, как и при редактировании других размеров, то с активным инструментом «Радиальные размеры».

Установка отметок уровня

На планах этажей устанавливаются отметки уровня с указанием значений возвышения этажа над нулевым уровнем проекта. С помощью инструмента

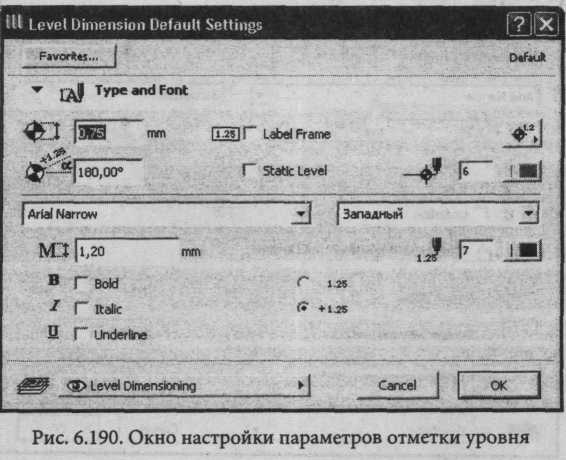

«Отметка уровня» активизируется окно настройки Level Dimension De-

fault Settings (рис. 6.190).

Корректировка размера маркера уровня и его угол поворота выполняются через поле Отметка о статическом уровне и значок окаймле-

ния метки устанавливаются в полях блока

Настройка параметров угловых размеров

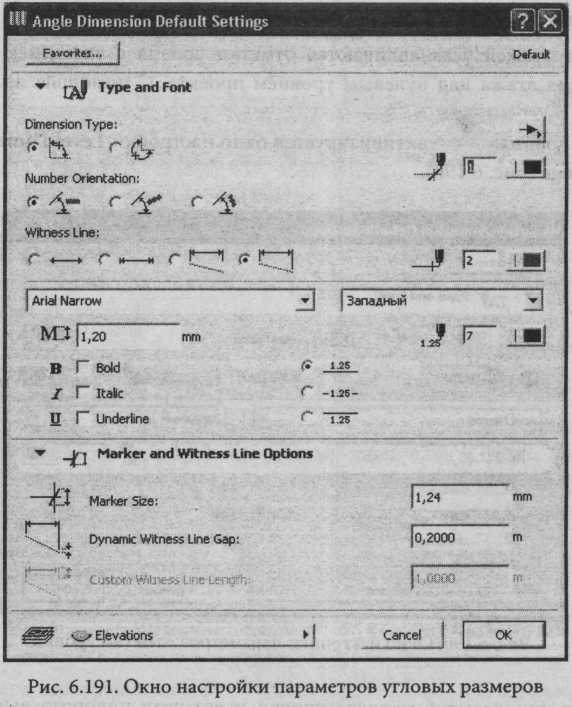

Для простановки угловых размеров активизируется инструмент инст-

рументальной панели ТооШох. На экран выдается окно настройки Angle Di­mension Default Settings (рис. 6.191).

В окне настройки можно выполнить следующее:

• через переключатель установить тип размера;

• через переключатель определить ориентацию размерного числа;

• через переключатель установить тип вы-

носных линий. .

Как же наносятся угловые размеры?

1. Активизируется инструмент

2. В окне настройки назначаются все необходимые параметры.

3. Щелчком мыши последовательно выделяются две линии, между которыми находится измеряемый угол. Курсор принимает форму молотка.

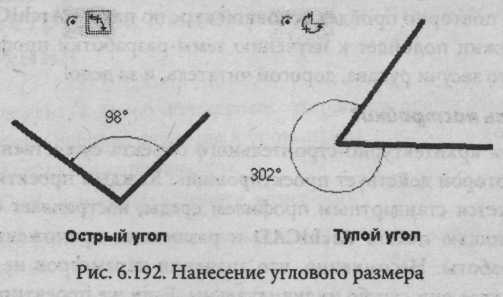

4. Щелчком мыши проставляется значение измеряемого угла (рис. 6.192).
