Инструмент конструирования перекрытия и настройка его параметров

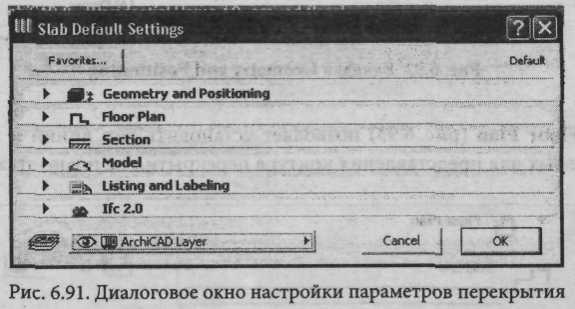

Двойным щелчком мыши на кнопке Slab на панели инструментов от-

крывается диалоговое окно Slab Settings настройки параметров перекрытия. Оно содержит шесть вкладок: Geometry and Positioning (Геометрия и пози­ционирование. Floor Plan (План этажа), Section (Разрез), Model (Модель), Listing and Labeling (Маркировка и представление в сметах) и Ifc 2.0 «Information for Construction» Информация для конструирования).

(рис. 6.91). Внизу диалогового окна, как для всех инструментов, кнопка

позволяет при нажатии получить выпа­дающее меню выбора активного слоя.

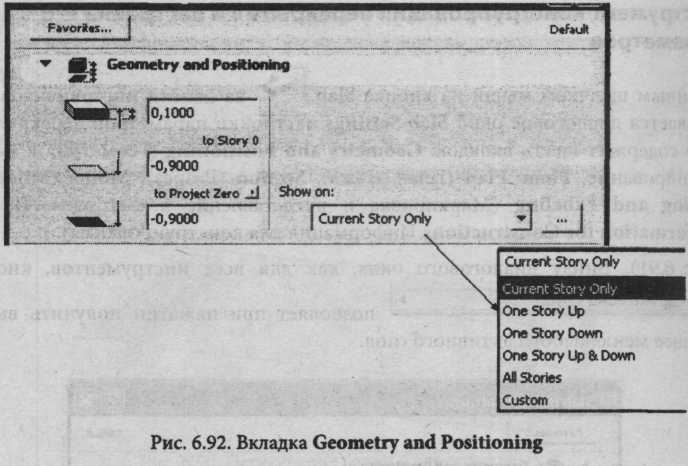

Первая вкладка Geometry and Positioning (рис. 6.92) позволяет задать значе­ния толщины перекрытия, возвышение перекрытия от уровня этажа, возвы­шение от нулевого уровня проекта и слой, на котором данное перекрытие бу­дет показано. Толщина каждого перекрытия может быть определена незави­симо. Возвышения относительно нулевого уровня активного этажа или относительно нулевого уровня проекта задаются для верхней поверхности перекрытия.

Различные привязки взаимосвязаны, так что при изменении значения одной из них автоматически изменяется значение другой. Конечно, за основу при­нимается возвышение относительно нулевого уровня активного этажа. Если с помощью команды Stories (Этажи) из меню Options изменить уровень воз­вышения активного этажа, то проектируемое перекрытие соответственно сместится по вертикали. При этом величина возвышения относительно нуле­вого уровня проекта будет пересчитана.

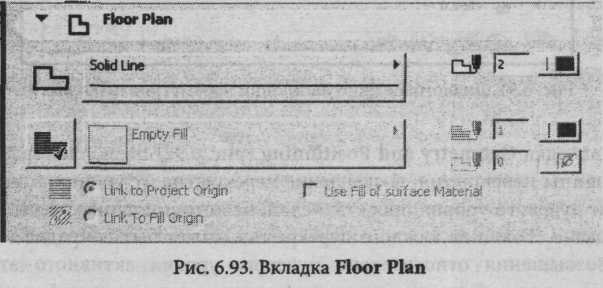

Вкладка Floor Plan (рис. 6.93) позволяет установить тип линий и цвет пера, используемых для представления контура перекрытия на плане этажа.

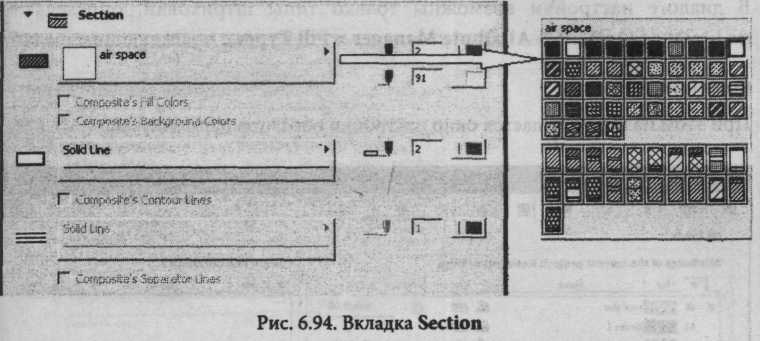

Вкладка Section (рис. 6.94) предоставляет проектировщику возможность за­дания образца штриховки сечения перекрытия и перья для изображения кон­тура, штриховки и фона штриховки на разрезах. Для визуализации поверхно­стей разрезов перекрытия в окнах разрезов/фасадов можно задавать много­слойные перекрытия.

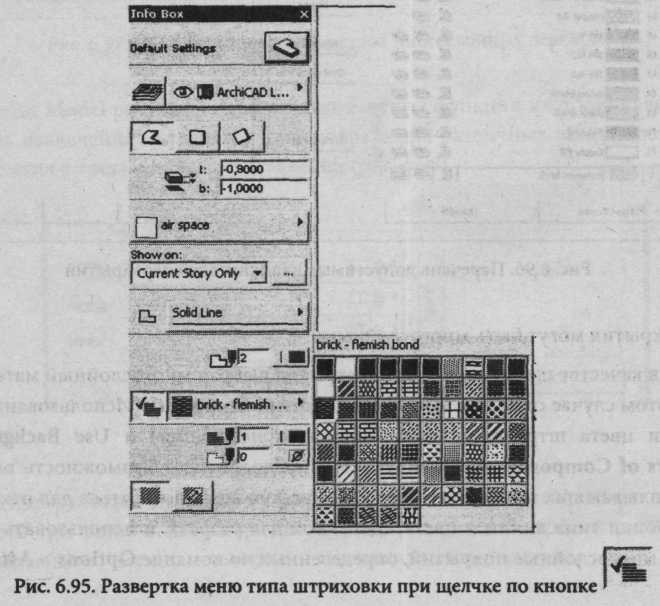

Щелчок по кнопке • , во-первых, раскрывает меню типов штриховки, во-вторых, становятся доступными параметры штрихованных поверхностей (образец штриховки, фон штриховки, ее ориентация).

Вкладка Section определяет шаблон штриховки, используемый для представ­ления поверхностей перекрытия panel в окнах «Разрезов и фасадов», позволя­ет выбрать цвет линий для представления контура перекрытия, штриховку наполнения перекрытия и фон штриховки.

В диалоге настройки возможны только типы штриховки, определяемые по команде Options > Attribute Manager > Fill Types с последующим щелчком

по кнопке

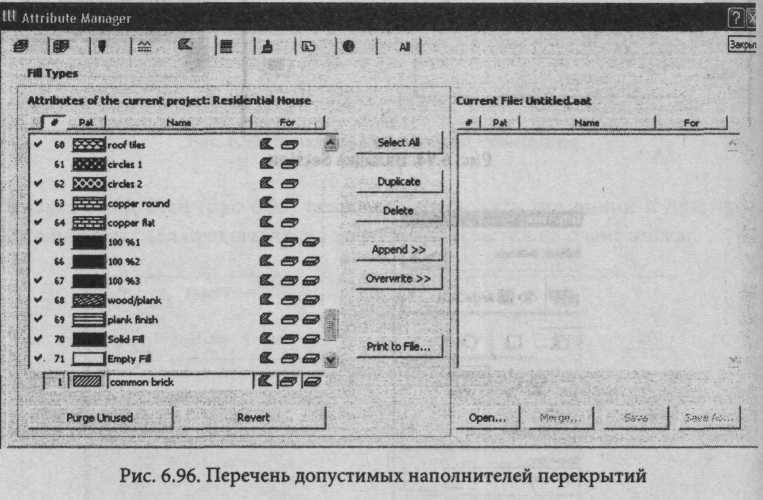

При этом на экран выдается окно настройки образцов наполнителей (рис. 6.96)

Перекрытия могут быть многослойными.

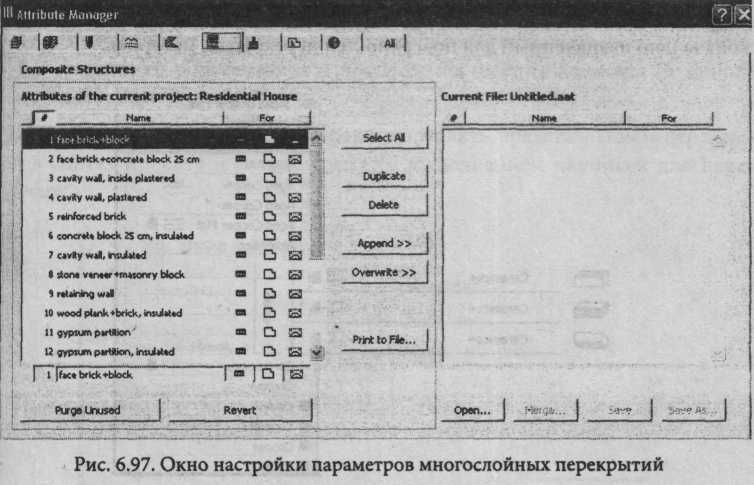

Если в качестве штриховки тела перекрытия выбран многослойный материал, то в этом случае окна Use Line & Fill Colors of Composite (Использование ли­ний и цвета штриховки многослойных конструкций) и Use Background Colors of Composite активизируются и предоставляют возможность выбора во всплывающих меню. Этими же меню можно воспользоваться для отказа от настройки типа линии и цвета, сделанной для разреза, и использовать атри­буты многослойные покрытий, определенных по команде Options > Attribute

Manager > Fill Types с последующим щелчком по кнопке \Ш i Composites

(Композиты) (рис. 6.97).

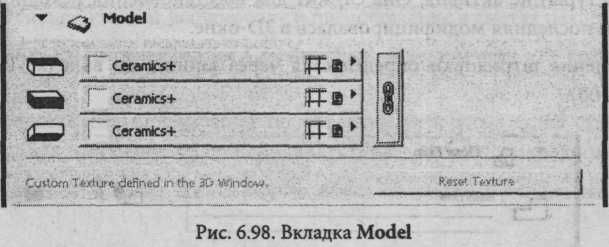

Вкладка Model реализует одну из доминантных функций настройки: возмож­ность назначения материалов для изображения различных поверхностей пе­рекрытия в трехмерном представлении (рис. 6.98).

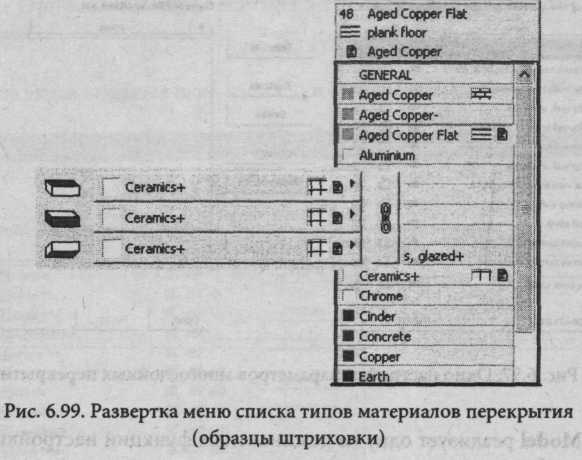

Для поверхностей Перекрытия (верхней, боковой и нижней) можно исполь­зовать три различных материала. Образцы штриховки представлены через выпадающие меню, которые активизируются щелком по кнопке

(рис. 6.99). Если щелкнуть на кнопке «Цепочка», то последний выбранный материал будет использован для всех поверхностей перекрытия. Отключение кнопки «Цепочка» восстановит пер­воначально назначенный для поверхностей перекрытия материал.

При вычерчивании нового перекрытия кнопка Reset Texture (Восстановле­ние текстуры) не активна. Она служит для восстановления исходной тексту­ры, если последняя модифицировалась в 3D-okhc

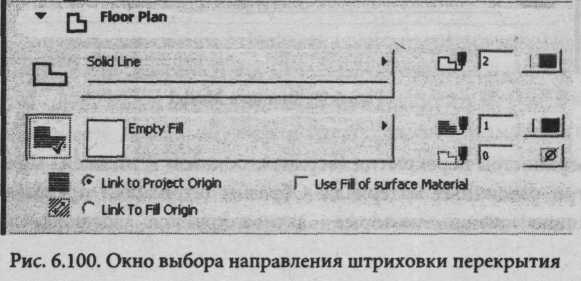

Направление штриховки определяется через кнопки во вкладке Floor plan (рис. 6.100).

В ArchiCAD 9.0 предусмотрено два варианта ориентации штриховки (рис. 6.100):

• Link to Project Origin (От начала проектных координат) - штриховка соз­ дается от начала координат проекта;

• link To Fill Origin (По указанному вектору) - начальная точка и направле­ ние штриховки определяются в процессе построения элемента (в данном случае перекрытия).

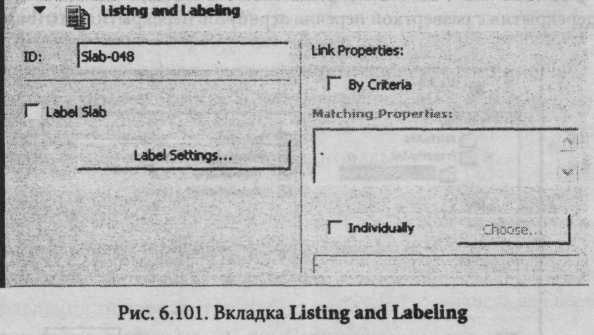

Вкладка Listing and Labeling позволяет управлять представлением перекры­тия в сметах проекта и автоматическим выполнением надписей для пере­крытий.

Поле ГО (Идентификатор) вкладки описывает идентификацию элементов, на­значение спецификаций, маркировку и представление в сметах разрезов.

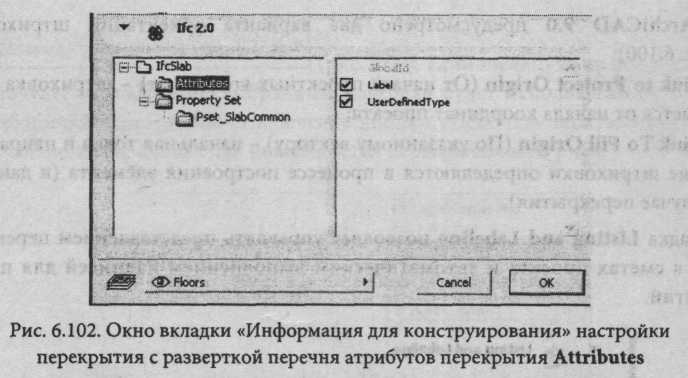

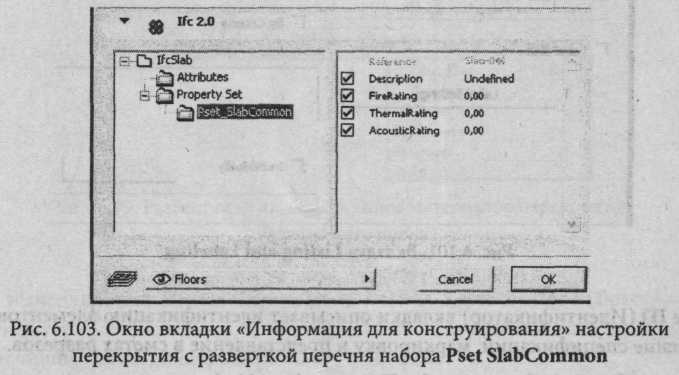

Вкладка Ifc 2.0 «Information for Construction» Информация для конструиро­вания.

В ней представлена информация по объектам международных стандартов, используемых в промышленной индустрии в международном союзе (рис. 6.102).
