4.2. Разработка технических эскизов

Разработка технических эскизов верхней одежды дипломной коллекции. Рисунок 4.1-4.5.

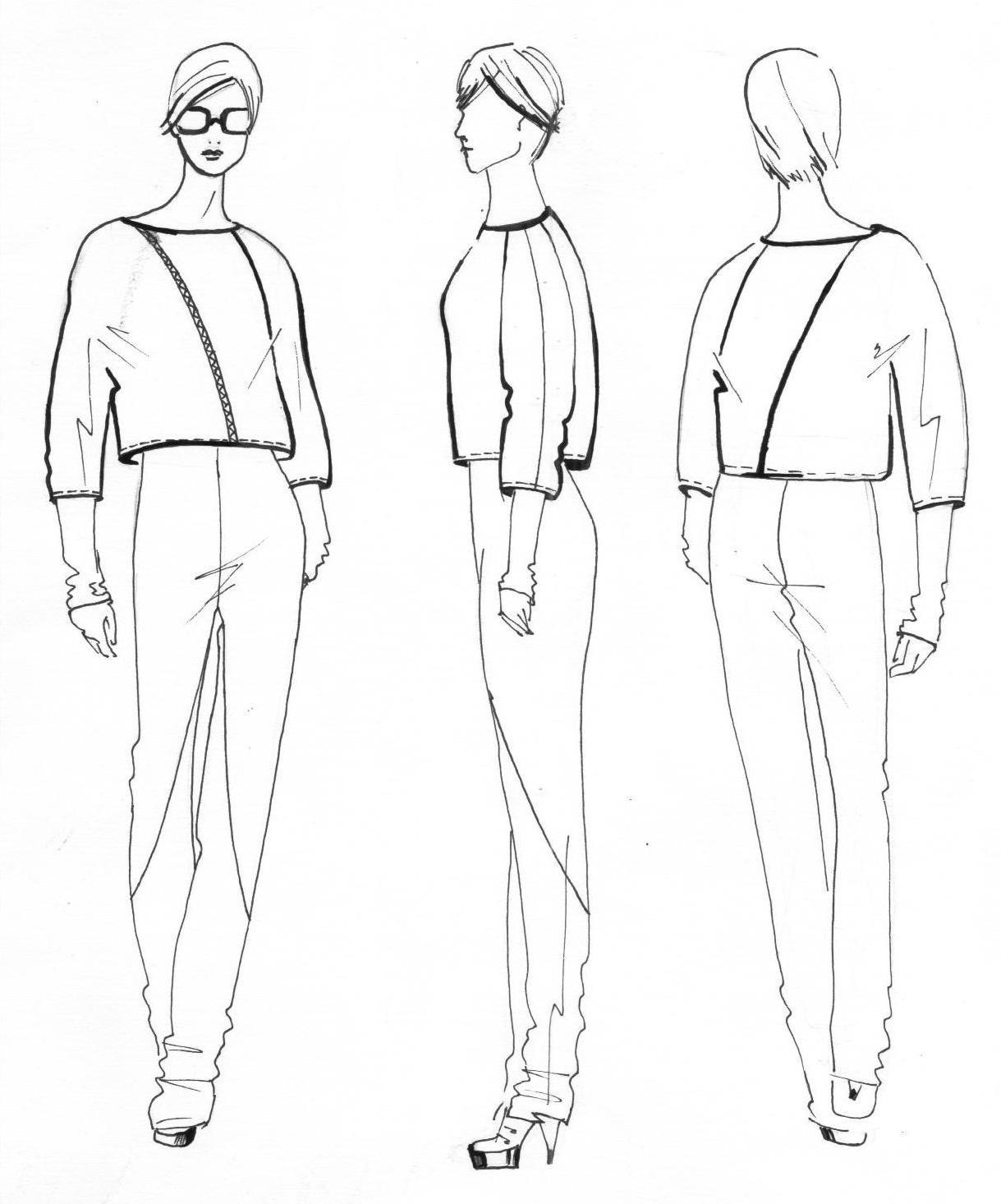

Рисунок 4.1 – Технический эскиз модели 1

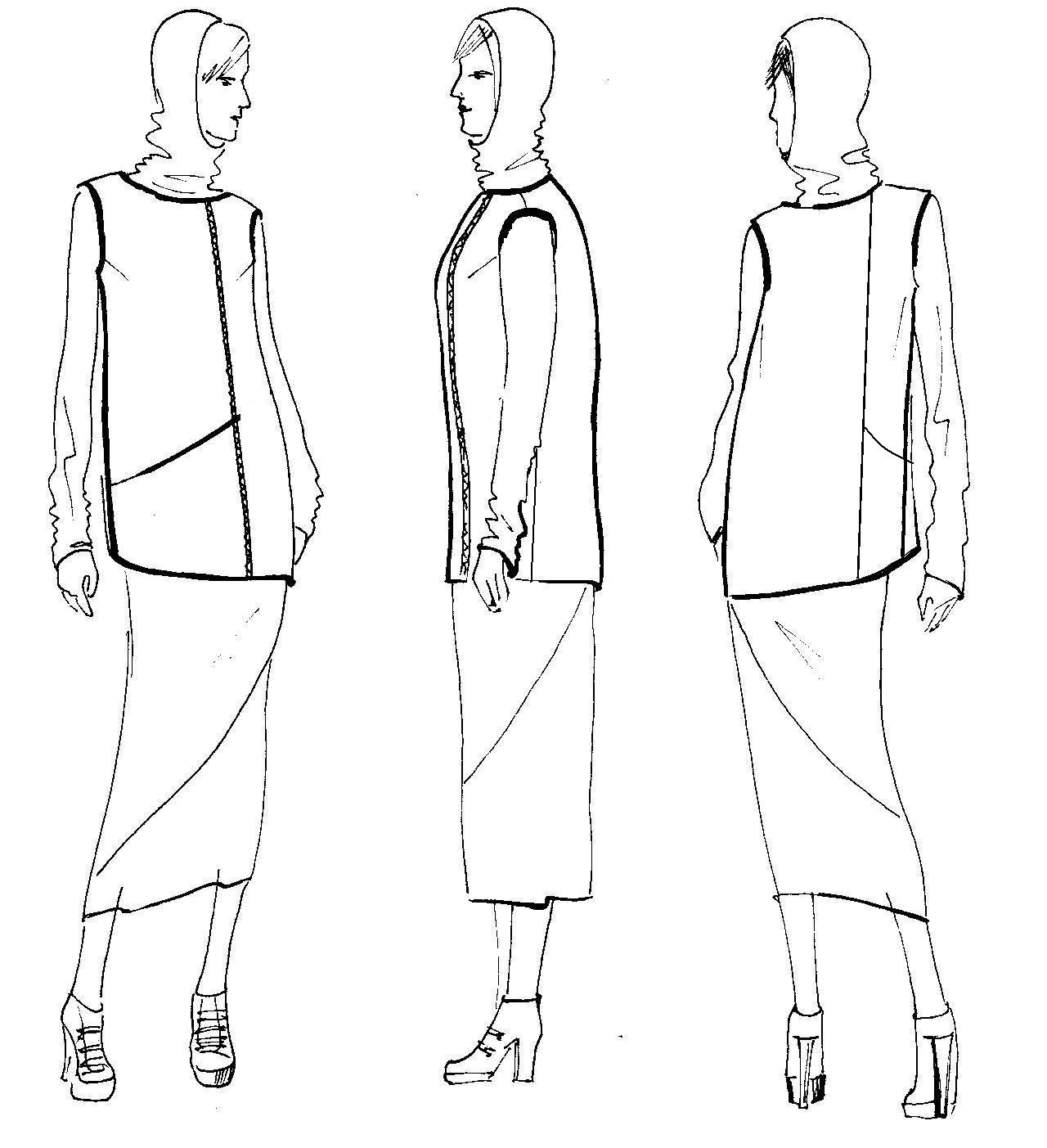

Рисунок 4.2 – Технический эскиз модели 2

Рисунок 4.3 – Технический эскиз модели 3

Рисунок 4.4 – Технический эскиз модели 4

Рисунок 4.5 – Технический эскиз модели 5

4.1. Разработка модельной конструкции

Конструирование одежды - прикладная наука, занимающаяся вопросами рационального проектирования конструкции одежды. При этом используются достижения и многолетний опыт практики конструирования одежды, При конструировании учитываются особенности телосложения, покрой и способы технологической обработки. Существует много методов конструирования [2]. Среди них можно выделить основные:

• расчетно-графический

• муляжный

• техническое моделирование

• комбинированный

При разработке конструкции описываемой модели были использованы расчетно-графический метод, и метод технического моделирования. Расчетно-графический метод является ведущим в области конструирования одежды. Он основан на вычислении измерений длин отрезков конструкции по специальным формулам, исходя из мерок фигуры человека и прибавок на свободу облегания и построении по полученным значениям основы конструкции изделия. На данном этапе развития области конструирования одежды классической расчетной системой является ЕМКО (единый метод конструирования одежды). Метод разработан на основе действующей размерной типологии фигур (ГОСТ 17522-72, ОСТ 17-326-8 1).

Расчетные формулы и методы построения чертежей конструкции ЕМКО универсальны. - основные расчетные формулы остаются неизменными, изменяются только некоторые параметры и коэффициенты.

При конструкции изделий к меркам, снятым с фигуры человека, дают прибавку (припуск) на свободное облегание и декоративное оформление одежды. По своему назначению прибавки делятся на минимально необходимые (технические) и декоративно-конструктивные. Минимально необходимая прибавка обеспечивает свободу дыхания, движения, создает воздушную прослойку для регулирования теплообмена. Эта прибавка учитывает толщину материалов верха, подкладки и прокладки. Прибавка на декоративно-конструктивное оформление зависит от вида одежды, ее назначения, формы, силуэта, художественного оформления и постоянно претерпевает изменения.

В ниже следующей таблице 6.1 представлены прибавки для проектируемого изделия.

Таблица 4.1 – Прибавки на среднее облегание для проектируемого изделия

Таблица 4.1

№	Наименование прибавки	Условное обозначение	Величина прибавки, см
1	2	3	4
1.	Прибавка по линии груди	Пг	6
2.	Прибавка к ширине по линии талии	Пт	4
3.	Прибавка к ширине полочки	Пшп	0.6
4.	Прибавка к ширине горловины	Пшг	1
5.	К ширине спины	Пшс	1.2
6.	Прибавка к длине спины до талии	Пдтс	0.7
7.	Прибавка на свободу проймы по глубине	Пспр	2

Таблица 4.2 - Расчет БК и ИМК спинки и переда (полочки)

Женский жилет 175-84-92

Таблица 4.2

Наименование конструктивного отрезка	Условное обозначение	Расчетная формула	Расчет, см	Прибавка общая, см	Отрезок в тертеже, см
1	2	3	4	5	6
Ширина сетки	А0а1	Сг3+Пг	42+6	6	48
Ширина спинки	А0а	Шс+Пшс
Ширина полочки	а1а2	Шг+(Сг2-Сг1)+Пшп	17+(44.2-40)+0.6	0.6	21.8
Ширина изделия на уровне линии груди	А0а1	Сг3+Пг	42+6	6	48
Ширина проймы	аа2	А0а1-(А0а+а1а2)	48-(18.2+21.8)		8
Уровень глубины проймы	А0Г	Впрз2+Пспр+0,5хПдтс	18+2+0.5х0.7	2.7	20.3
Уровень линии талии	А0Т	Дтс2+Пдтс	41+0.7	0.7	41.7
Горловина	А0А2	Ош/3+1	18/3+1		6

Продолжение таблицы 4.2

1	2	3	4	5	6
Глубина горловины спинки	А0А=А2А1	А0А2/3	6/3+0.5		2.5
R1		Впк+Пдтс	41+0.7	0.7	41.7
R2		Шп	12.5		12.5
Пройма спинки	Г1П3	П2Г1/3+2
Пройма спинки	Г1Г2		0.5х8		4
Пройма спинки	Г3Г6	Г3Г4/2-0.5	21.8/2-0.5		10.4
Пройма спинки	Г11	0.2хГ1Г4+3	0.2х8+3		3
Пройма полочки	Г42				2.3
Пройма полочки	Г4П6	Г4П4/3	15.9/3		5.3
Раствор нагрудной вытачки	А4А9	2х(Сг2-Сг1)+2	2х(44.2-40)+2		10
Положение вытачки	Г4П6	Г1Г2/3	15.9/3		5.3

Длина изделия до талии.

Чертеж базовой и модельной конструкции жилета представлен в приложении 3.
