3.Техническое обеспечение проекта

3.1.Конструктивные особенности проектного решения несущих стен, покрытий, окон, дверей

3.1.1. Конструктивные особенности несущих стен

Стены являются главной структурной частью здания и представляют собой вертикальные ограждения, отделяющие помещение от внешней среды или от другого помещения. В зависимости от восприятия нагрузок стены подразделяются на несущие, самонесущие и ненесущие. Несущая стена дома призвана принимать на себя нагрузку, идущую от других конструктивных частей здания – перекрытий и крыш, и передавать ее вместе с собственным весом фундаменту.

Следует отметить, что несущие стены входят в состав несущего остова, который представляет собой единую систему конструктивных элементов: стены, колонны, фундаменты, балки и перекрытия (рисунок 3.1).

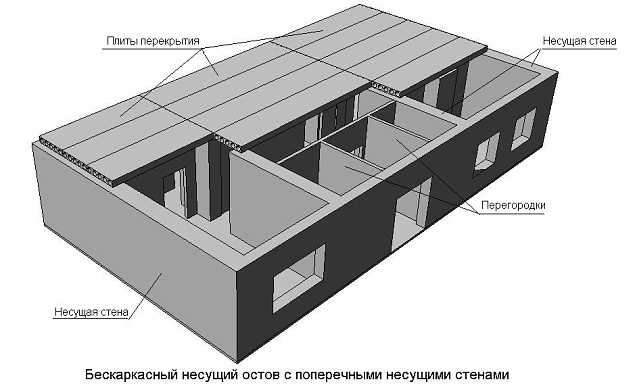

Рисунок 3.1 - Бескаркасный несущий остов с поперечными несущими

стенами [21]

Эта система обеспечивает прочность, жесткость и устойчивость дома. Прочность несущего остова – это его способность сопротивляться воздействию действующих на него различных нагрузок, не разрушаясь и не получая критических прогибов и деформаций. Жесткость остова — способность не менять форму под действием таких нагрузок, а устойчивость – это сопротивляемость опрокидыванию или сдвигу. Каждая конструкция остова выполняет свою отдельную функцию, иногда даже не одну, но все они взаимосвязаны и работают как единый «скелет» дома.

По конструкции и способу возведения каменные стены подразделяются на кладки (из мелких или крупных камней), монолитные и крупнопанельные. Кладкой называют конструкцию, которую выполняют из отдельных камней, швы между которыми заполняют строительными растворами (рисунок 3.2).

Для правильной работы конструкции стена из отдельных камней должна отвечать жестким требованиям. Во-первых, камни в стене должны располагаться горизонтальными рядами, то есть перпендикулярно основным действующим усилиям. Во-вторых, камни в рядах должны отделяться вертикальными швами — продольными и поперечными. Вертикальные швы в смежных по высоте рядах не должны совпадать. Такая раскладка камней носит название перевязки швов. Это обеспечивает совместную работу камней в стене и равномерное распределение нагрузки. Поперечная перевязка в уровне одного ряда устраивается при помощи камней, уложенных длинной стороной поперек стены (тычками), а продольная перевязка — при помощи камней, уложенных вдоль стены (ложками), в некоторых видах кладки — и тычками. Растворы для заполнения швов применяются известковые или сложные (цементно-известковые), а для цокольных и подвальных стен — цементные. Каменная кладка выполняется из мелких или крупных камней. Из мелких камней — преимущественно ручная кладка, из крупных — кладка индустриального производства с использованием различных механизмов и в первую очередь подъемных кранов. На сегодня популярность получают монолитные стены из бетона. Бетон укладывается в форму, образуемую опалубкой. Этот метод весьма индустриален, что определяется видами опалубки (скользящая, переставная, передвижная и т. п.).

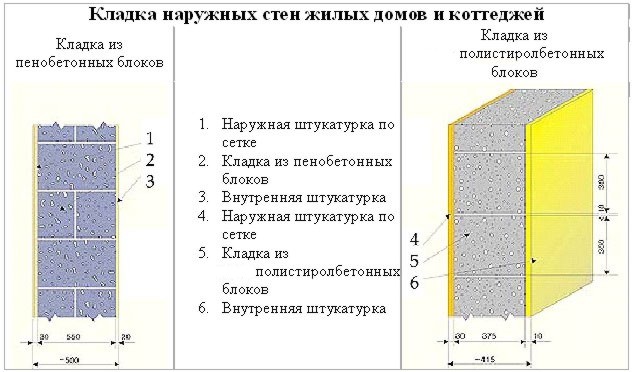

Рисунок 3.2 - Кладка наружных стен [21]
