2.3. Расположение, состав и функциональное зонирование проекта
Дизайн-проект детского оздоровительного лагеря проектируется на территории пионерского лагеря и пансионата «Дружба», находящегося в Сергиево-Посадском районе, в 107км. от Москвы, в 30км. от Сергиева Посада, в 4км от поселка городского типа Богородское (рисунок 2.10). К лагерю ведет Ярославское шоссе/М8 и Новоугличское шоссе/Р104. Расстояние до ближайшей железнодорожной станции Бужаниново 14 км, однако, сообщения с данной станцией нет. Ближайшая железнодорожная станция, доступная общественным транспортом — это Сергиев Посад от поселка Богородское. В 6 км. от автотрассы Р104 (Сергиев Посад — Калязин — Рыбинск — Череповец). Пригородный автобус и маршрутное такси № 49 от Сергиева Посада, интервал движения 10-20 минут. Решение дизайн-проекта предполагает наличие в лагере специально оборудованных для детей автобусов.
Рядом с территорией лагеря расположены жилые дома, ранее входящие в состав лагеря. Таким образом, дизайн-проект детского оздоровительного лагеря проектируется на основе уже существующей инфраструктуры (рисунки 2.11, 2.12).
Экологическая ситуация благоприятная. Ландшафтный облик Сергиево-Посадского района относится к Смоленско-Московской моренно-эрозионной возвышенности, для которой характерна эрозионно-балочная сеть. Рельеф слабохолмистый и мелкохолмистый, преобладают процессы овражной эрозии и оползни. В геологическом разрезе прослеживаются два основных горизонта: московских и днепровских моренных суглинков, на поверхности находится слой покровных суглинков. Грунты, слагающие разрез территории района, характеризуются высокой надежностью в основании сооружений (за исключением пойменных и болотных отложений). Практически повсеместно развиты юрские глины. Каменноугольные водоносные горизонты здесь довольно надежно защищены.

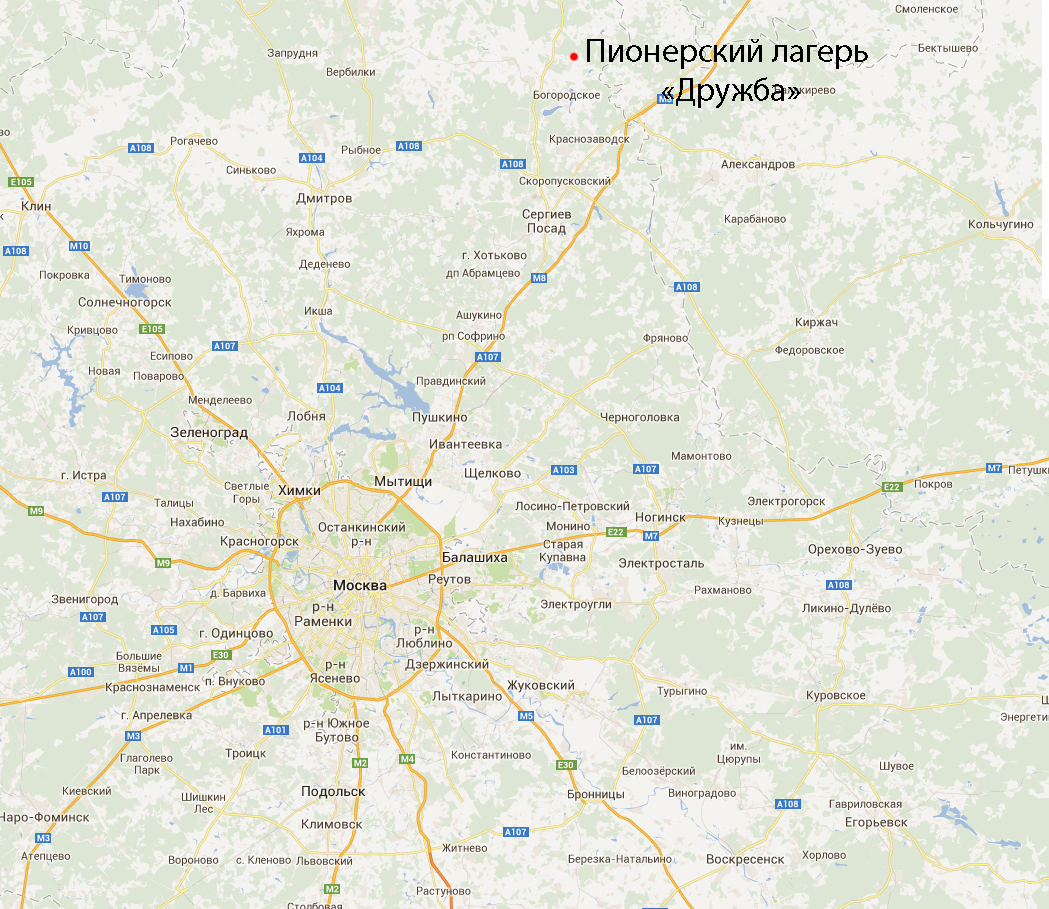

Рисунок 2.10 - Карта Москвы и Московской области. Расположение детского оздоровительного лагеря

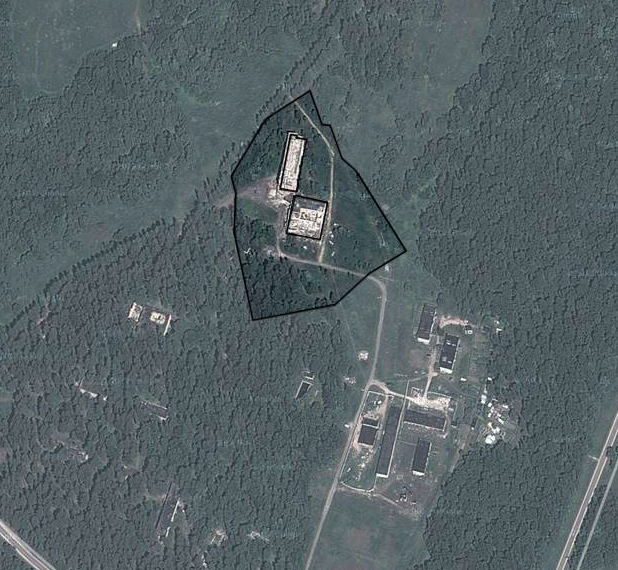

Рисунок 2.11 - Территория оздорови- Рисунок 2.12 -Территория проекти-
тельного пионерского лагеря руемого детского оздоровительного
«Дружба» лагеря
Район относится к подзоне лесов южно-таежной зоны. Коренными и условно-коренными являются хвойно-широколиственные леса. Открытые площадки (поляны) представлены разнотравьем, по побережью рек развита луговая и болотная растительность с кустами и деревьями ивы, ольхи и березы.
Лесные насаждения представлены в основном березой и осиной, с примесью сосны и ели. В Московской области от коренной растительности остались лишь небольшие по площади участки на склонах долин рек, оврагов, на неудобных землях. Остальные сообщества более или менее затронуты хозяйственной деятельностью.
Из птиц в лесу преобладают открыто гнездящиеся виды: зяблик, пеночки - трещотка и весничка, зарянка, иволга, лесной конек, дрозд-рябинник. Часто встречается кукушка. Из животных в лесах обычно встречаются лось, заяц-беляк, лисица, енотовидная собака, барсук.
Для Сергиево-Посадского района характерны дерново-подзолистые почвы различного механического состава с невысоким естественным плодородием. Эрозионные процессы не являются характерными для данного района (от 1 до 10 % от площади территории). Территория района относится также к слабому проявлению карстовых и оползневых процессов. Наиболее интенсивно процессы эрозии развиты на склонах Клинско-Дмитровской гряды.
Рассматриваемая территория относится ко II-му поясу умеренно-континентального климата (с относительно холодной зимой и теплым летом). Среднемесячная температура самого теплого месяца (июль) составляет +19,6°С, холодного (февраль) -7,3°С.
Величина относительной влажности в районе колеблется от сезона к сезону и от года к году. По среднемноголетним данным, она составляет 60 – 70 %. Максимум осадков, как правило, приходится на июль месяц, минимум на февраль- апрель. Среднегодовое количество осадков составляет 500 - 600 мм.
Преобладающими направлениями ветра в течение года являются южное и западное (повторяемость 20 - 23 %). Наибольшая повторяемость штилей (20 - 21 %) имеет место в июле-августе.
Период активной вегетации растений длится 124 - 128 дней. Сумма среднесуточных температур воздуха за этот период составляет 1750 - 1800 градусов.
Продолжительность периода с устойчивым снежным покровом 140-145 дней. Максимальная высота снежного покрова в конце февраля - 60 см.
Уровень загрязнения воздушной среды основными вредными веществами (диоксид азота и серы, взвешенные вещества, оксид углерода) по Сергиево-Посадскому району в среднем находится в пределах норм ПДК. Наибольшее загрязнение воздушной среды локализовано вокруг промышленных объектов района. Потенциально-опасными предприятиями на территории района являются: свалка ТБО «Ворохобино», АО «Сергиево-Посадский хладокомбинат», Краснозаводский химический завод, АОЗТ «Скоропусковский опытный завод».
В районе имеется 287 артезианских скважин: 92 - в городах и поселках, 195 - в сельской местности. В ряде скважин вода содержит высокие концентрации минеральных солей, окисей и окислов железа.
Пионерский лагерь «Дружба» функционировал до 1991 года, после чего прекратил свою работу (рисунки 2.13, 2.14, 2.15, 2.16). Из уцелевших зданий: административный корпус, столовая и четыре жилых корпуса. Не уцелели: игротека (большое здание из "легких" материалов (дерево, пластик, стекло) сгорело в 1995 году, спортивный и актовый залы (корпус из стекловолоконных материалов, разобран на строительные материалы в конце 90-х годов).

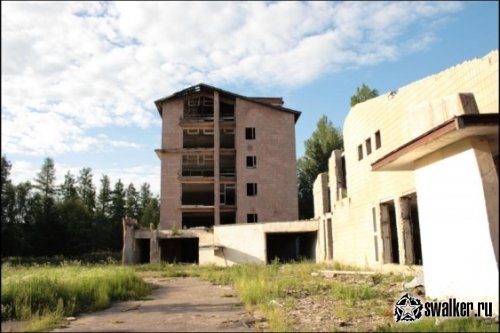

Рисунок 2.13 - Пионерский лагерь «Дружба». Главный корпус [26]

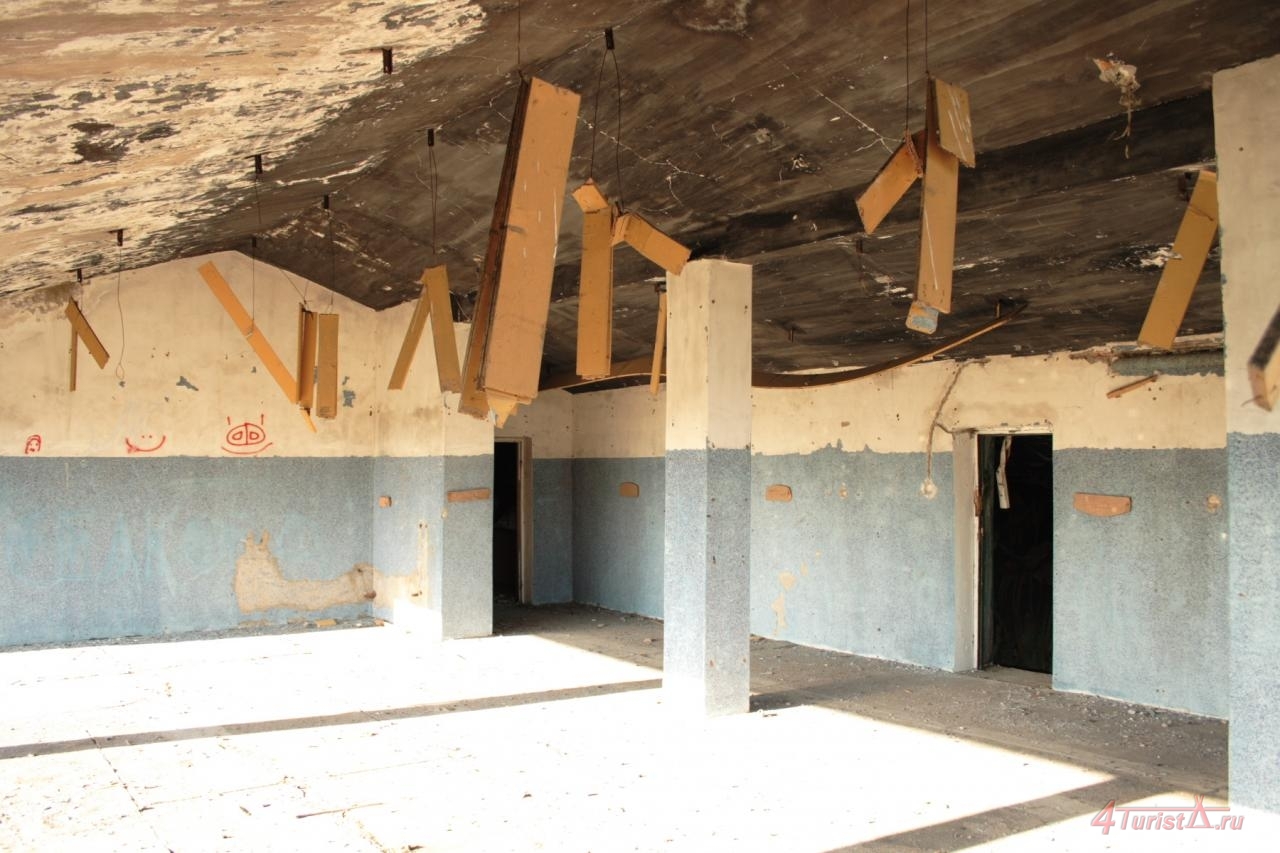

Рисунок 2.14 - Пионерский лагерь «Дружба». Главный корпус,
внутренний вид [26]
Рисунок 2.15 - Пионерский лагерь «Дружба». Лестница лавного корпуса [26]

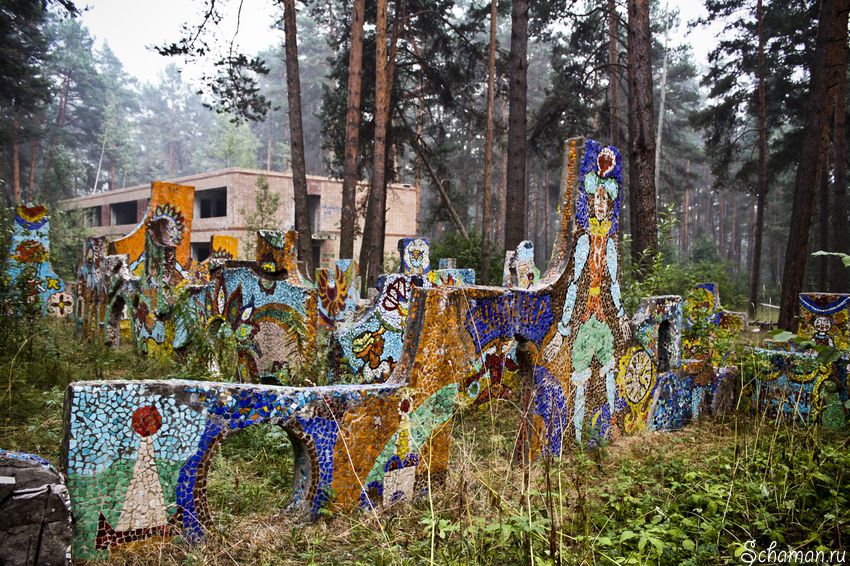

Рисунок 2.16 - Пионерский лагерь «Дружба». Мозаика [26]
Площадь
территории проектируемого объекта
составляет 28.383м2
(рисунок 2.17). Сохранившиеся здания в
аварийном состоянии и подлежат
реконструкции.

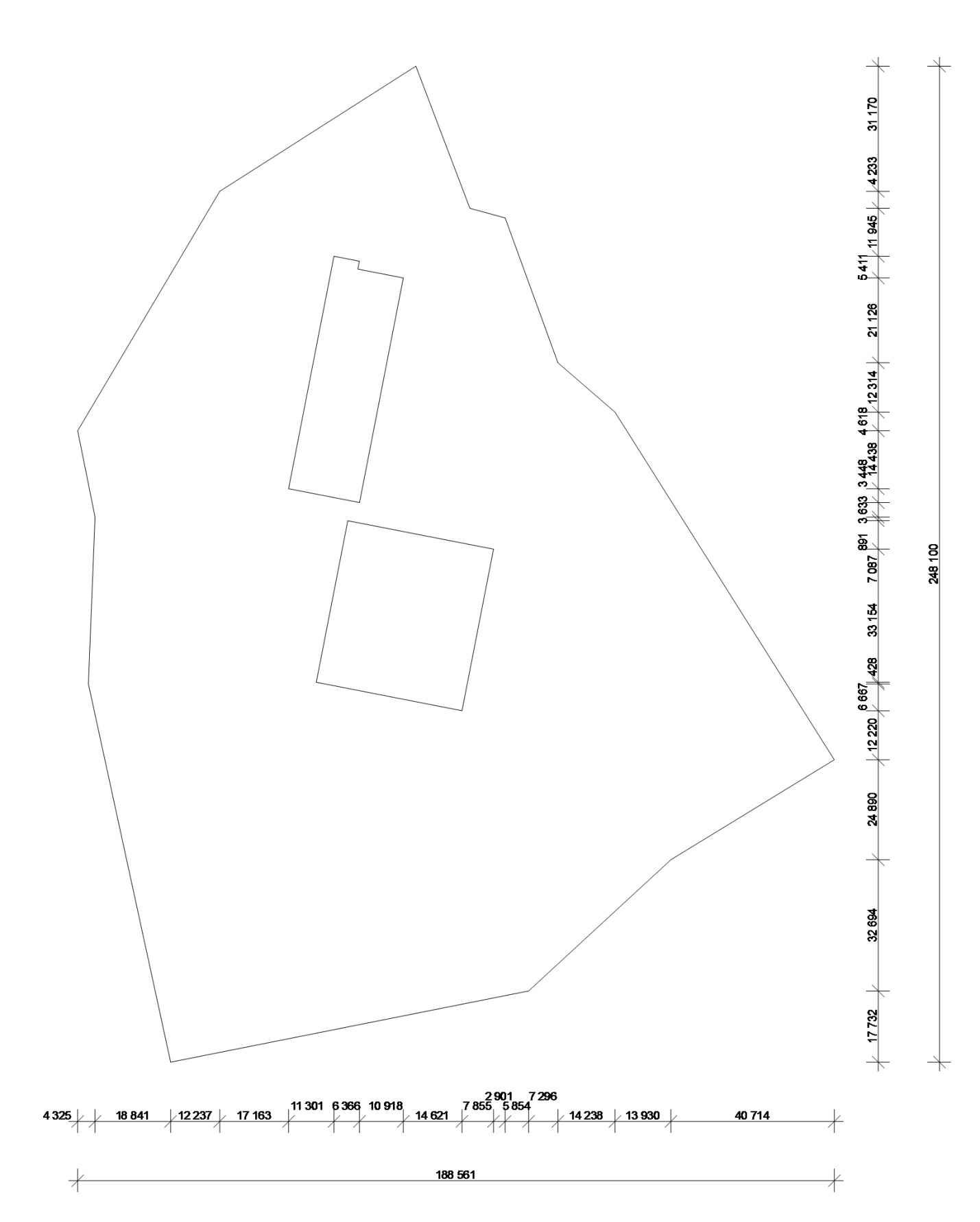

Рисунок
2.17 - План территории детского
оздоровительного лагеря
Зонирование территории детского оздоровительного лагеря опирается на методические рекомендации, в которых указываются минимальные размеры объектов предметно-пространственной среды, необходимой инвалидам для свободного и комфортного пребывания на территории лагеря, с которыми можно ознакомиться в приложении Б, а также на выявленные благодаря анализу аналогичных мест детского отдыха наиболее актуальные развлекательные, учебные, творческие, педагогические и спортивные занятия, способствующие социализации детей-инвалидов и интеграции их в общество. Таким образом, были выделены следующие виды деятельности:
Учебные занятия:
консультативные занятия в школе по некоторым предметам;
общее воспитание.
Спортивно-массовые мероприятия:
спортивные занятия и секции (теннис, лыжи, коньки, футбол, баскетбол, волейбол);
тренажерный зал;
бассейн.
Творческие мероприятия:
изостудия;
батик;
ниткография;
кукольный театр;
бисероплетение;
мягкая игрушка;
керамика, гончарное дело;
папье-маше, соленое тесто;
класс кулинарии;
поделки из природного и бросового материала.
Досуг:
игровые развлекательные программы;
концерты;
дискотеки.
Выездные мероприятия
кукольный театр;
экскурсии;
кино.
Лечебная физкультура:
лечебная физкультура в бассейне для детей с двигательными нарушениями, освоены физиотерапевтические методики;
корригирующая гимнастика;
лечебная гимнастика;
дыхательная гимнастика;
занятия на тренажерах.
Таким образом, для возможности реализации данных видов деятельности на территории детского оздоровительного лагеря были спроектированы дополнительные здания, павильоны и открытые зоны, составляющие целостный концептуальный образ и единую систему (рисунок 2.14). Более подробно с чертежами, размерными схемами, а также визуализациями по проекту можно ознакомиться в приложении В. В состав проекта входит столовая, главный жилой корпус, бассейн, спортивный зал и открытые спортивные площадки, мастерская для творческих и учебных занятий, актовый зал и типовые жилые корпуса, а также зона парковки и система аллей, площадь которых указана в таблице 2.1.
Один из важнейших принципов дизайна – зонирование территории. Выделение из общего пространства отдельных зон предназначено для эффективного решения самых разных задач, начиная от функциональной организации пространства и заканчивая созданием визуально отличающегося строения. В дизайн корпусов и прилегающей территории детского оздоровительного лагеря в первую очередь идет акцент на инвалидность детей, а, следовательно, на то минимальное пространство, которое необходимо им для свободного перемещения и комфортного пребывания в лагере.

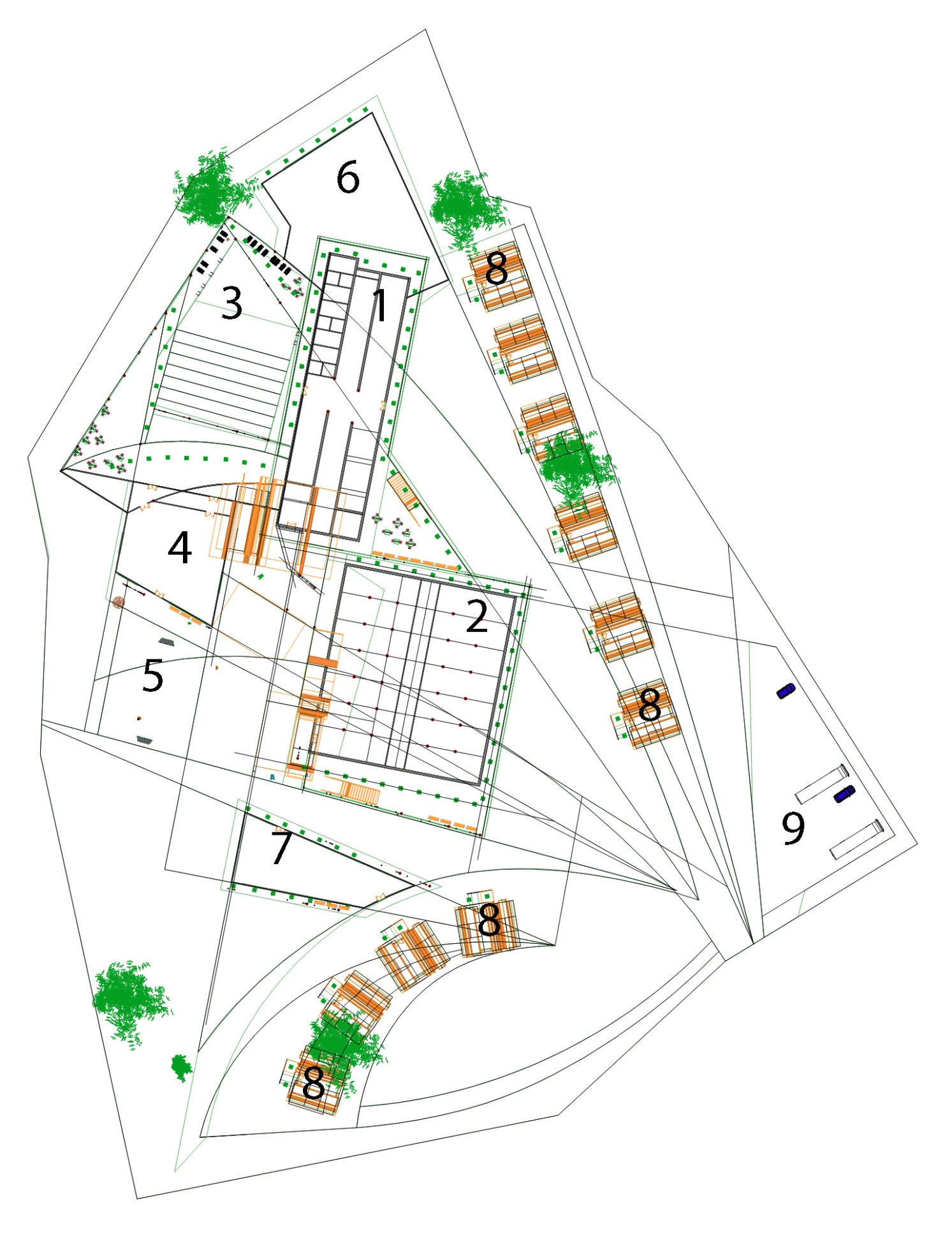

Рисунок 2.14 - план территории детского оздоровительного лагеря
Таблица 2.1 - Экспликация зданий на территории лагеря
№ здания |
Наименование |
S кв.м. |
1 |
Главный жилой и административный корпус |
1038.90 |
2 |
Столовая |
1517.16 |
3 |
Бассейн |
1979.04 |
4 |
Спортивный зал |
522.45 |
5 |
Открытая спортивная площадка |
493.24 |
6 |
Актовый зал |
816.87 |
7 |
Мастерская |
389.29 |
8 |
Типовой жилой корпус |
132.59 |
9 |
Парковка |
1020.73 |
Зонирование опирается на строго обозначенные ГОСТом минимальные размеры, а также на нужды инвалидов в пространстве и удобной планировке предметно-пространственной среды, с примерами которых можно ознакомиться в приложении В, а также на концепцию дизайн-проекта и художественное решение.
Просторная, удобная, эргономичная и функциональная планировка предметно-пространственной среды сделает пребывание детей в лагере комфортным, позволит детям-инвалидам самостоятельно решать некоторые бытовые, творческие, учебные и игровые задачи, что, безусловно, способствует социализации и интеграции таких детей в общество.
Творческим источник при разработке концепции дизайн-проекта детского оздоровительного лагеря послужило искусство создавать скульптуры, фигурки и геометрические объекты из сложенной определенным образом бумаги - оригами. Проектное решение предполагает сложность и угловатость архитектурных форм и объемов, как в решении территории лагеря, так и в интерьерах помещений.
На зонирование пространства оказывает влияние не только концепция, но и функциональное назначение той или иной зоны. Таким образом, в ходе исследования были выделены основные виды деятельности, возможной в лагере, которые нашли свое отражение в проектируемых корпусах, открытых пространствах, аллеях и зонах отдыха.
