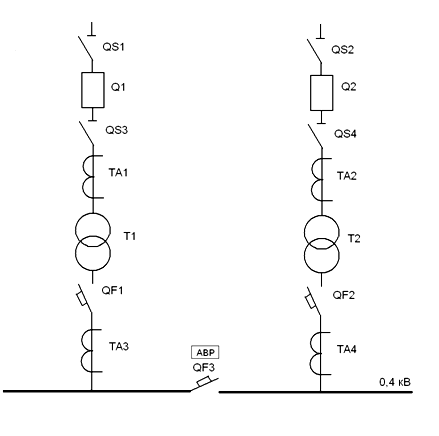

1 Ввод 10 кВ 2 ввод 10 кВ

Рис. 1. Электрооборудование ТП
Токоведущие части (шины, кабели) и все виды аппаратов (высоковольтные выключатели,
разъединители, трансформаторы тока и напряжения, автоматические выключатели на стороне низшего напряжения) должны выбираться в соответствии с расчетными токами продолжительного режима (нормального и послеаварийного) и токами к.з.
Расчетные токи продолжительного режима:на стороне ВН:

 (2.90)
                (2.90)
 ,
А;               (2.91)
,
А;               (2.91)
на стороне НН:

 ,
А,                 (2.92)
,
А,                 (2.92)
 ,
А,           (2.93)
,
А,           (2.93)
где

 –
номинальная мощность силового
трансформатора, кВ·А,
–
номинальная мощность силового
трансформатора, кВ·А,
 ,
,
 –
номинальные напряжения обмоток
трансформатора, кВ,
–
номинальные напряжения обмоток
трансформатора, кВ,
 –
коэффициент
загрузки трансформатора в послеаварийном
режиме.
–
коэффициент
загрузки трансформатора в послеаварийном
режиме.
Для выбора аппаратов указанные расчётные значения сравниваются с допускаемыми справочными. Составляется таблица сравнения расчётных и допустимых значений
ВН:
 А
А
 А
А
НН:
 А
А
 А
А
2. Выбор оборудования на стороне ВН
Выбор оборудования на стороне ВН.
Высоковольтные выключатели Q1, Q2.
Таблица 1.
| Условия выбора и проверки | Расчётные данные | Справочные данные |
| 1. По напряжению Uуст ≤ Uном | Uуст = 10 кВ | Uном = 10 кВ |
| 2. По силе длительного тока Iраб.макс1 ≤ Iном. | Iраб.макс1 = 23,58 А | Iном. = 630 А |
| 3. По отключающей способности Iк1 ≤ Iоткл. | Iк1 = 27,2 кА | Iоткл. = 31,5 кА |
| 4. На электродинамическую устойчивость iу1 ≤ iдин. | iу1 = 57,52 кА | iдин. = 80 кА |
| 5. На термическую устойчивость Iк12· tпр ≤ It2 · tt | Iк12 ∙ tпр = 27,22 ∙ 0,6 = 443,9 кА2·с | It2 · tt = 31,52∙ 3 = 2976,7 кА2·с |
Выбираем вакуумные выключатели типа ВВЭ-10-31,5/630У3
Примечание:
tt – приведённое время действия токов КЗ, равное 0,6 – 1 с,
It2,· tt – ток, кА и время ,с термической стойкости,
iдин. – ток динамической устойчивости, А.
Разъединители QS1 – QS4.
Таблица 2.
| Условия выбора и проверки | Расчётные данные | Справочные данные |
| 1. По напряжению Uуст ≤ Uном | Uуст = 10 кВ | Uном = 10 кВ |
| 2. По силе длительного тока Iраб.макс1 ≤ Iном. | Iраб.макс1 = 23,58 А | Iном. = 400 А |
| 3. На электродинамическую устойчивость iу1 ≤ iдин. | iу1 = 57,52 кА | iдин. = 81 кА |
| 4. На термическую устойчивость Iк12· tпр ≤ It2 · tt | Iк12 ∙ tпр = 443,9 кА2·с | It2 · tt = 31,52∙ 4 = 3969 кА2·с |
Выбираем разъединители типа РВ-6/400У3.
Трансформаторы тока TA1, ТА2
Таблица 3.
| Условия выбора и проверки | Расчётные данные | Справочные данные |
| 1. По напряжению Uуст ≤ Uном | Uуст = 10 кВ | Uном = 10 кВ |
| 2. По силе длительного тока Iраб.макс1 ≤ Iном. | Iраб.макс1 = 23,58 А | Iном. = 300 А |
| 3. На электродинамическую устойчивость iу1 ≤ iдин. | iу1 = 57,52 кА |
			Кдин· |
| 4. На термическую устойчивость Iк12· tпр ≤ It2 · tt | Iк12 ∙ tпр = 443,9 кА2·с | (Кt··Iном.1)2 · tt = 596,43 кА2·с |
| 5. По классу точности | – | 0,5 |
Выбираем трансформаторы тока типа ТПЛК-10.
Примечание:
Кдин – кратность электродинамической устойчивости,
Кt – кратность термической устойчивости,
Iном.1 – номинальный первичный ток, кА.
Автоматические выключатели QF1, QF2.
Таблица 4.
| Условия выбора и проверки | Расчётные данные | Справочные данные |
| 1. По напряжению Uуст ≤ Uном | Uуст = 0,4 кВ | Uном = 0,4 кВ |
| 2. По силе длительного тока Iраб.макс.2 ≤ Iном. | Iраб.макс.2 = 591,3 А | Iном. = 1000 А |
| 3. По отключающей способности Iк2 ≤ Iоткл. | Iк2 = 13,02 кА | Iоткл. = 5,5 кА |
| 4. На электродинамическую устойчивость iу2 ≤ iдин. | iу2 = 22,02 кА | iдин. = 25 кА |
| 5. На термическую устойчивость Iк12· tпр ≤ It2 · tt | Iк22 ∙ tпр = 13,022 ∙ 0,6 = 101,71 кА2·с | It2 · tt = 450 кА2·с |
Выбираем автоматические выключатели типа ВА56-41.
Секционный выключатель QF3.
Таблица 5.
| Условия выбора и проверки | Расчётные данные | Справочные данные |
| 1. По напряжению Uуст ≤ Uном | Uуст = 0,4 кВ | Uном = 0,4 кВ |
| 2. По силе длительного тока Iраб.макс.2 ≤ Iном. | Iраб.макс.2 = 591,3 А | Iном. = 630 А |
| 3. По отключающей способности Iк2 ≤ Iоткл. | Iк2 = 13,02 кА | Iоткл. = 47,5 кА |
| 4. На электродинамическую устойчивость iу2 ≤ iдин. | iу2 = 22,02 кА | iдин. = 52,5 кА |
| 5. На термическую устойчивость Iк12· tпр ≤ It2 · tt | Iк22 ∙ tпр = 13,022 ∙ 0,6 = 101,71 кА2·с | It2 · tt = 360 кА2·с |
Выбираем автоматический выключатель типа ВА56-39.
Трансформаторы тока TA3, ТА4.
Таблица 6.
| Условия выбора и проверки | Расчётные данные | Справочные данные |
| 1. По напряжению Uуст ≤ Uном | Uуст = 0,4 кВ | Uном = 0,66 кВ |
| 2. По силе длительного тока Iраб.макс2 ≤ Iном. | Iраб.макс.2 = 591,3 А | Iном. = 800 А |
| 3. На электродинамическую устойчивость iу2 ≤ iдин. | iу2 = 22,02 кА | Кдин· ·Iном.1 = 20 ∙ 1,41 ∙ 0,8 = 22,56 кА |
| 4. На термическую устойчивость Iк22· tпр ≤ It2 · tt | Iк22 ∙ tпр = 443,9 кА2·с | (Кt · Iном.1)2 · tt = (25 ∙ 0,8)2 ∙ 3 = 1200 кА2·с |
| 5. По классу точности | – | 0,5 |
Выбираем трансформаторы тока типа ТНШЛ-0,66
