3.1.7. Усиление плит перекрытий и покрытий
Монолитные плиты перекрытия можно усиливать методом наращивания, т.е. бетонированием дополнительной железобетонной плиты поверх существующей, а также подведением дополнительных опор в виде монолитных железобетонных или металлических балок.
Сборные железобетонные пустотные плиты могут усиливаться с использованием пустот. Для этого сверху в зоне расположения канала пробивают полку и устанавливают арматурный каркас. При усилении только опорной части плиты каркасы располагаются на частя ее пролета, а при необходимости усиления по нормальному и наклонному сечениям - по всей длине плиты. После этого канал заполняют пластичным бетоном на мелком щебне и плиту рассчитывают с учетом дополнительной арматуры (рис. 3.31).

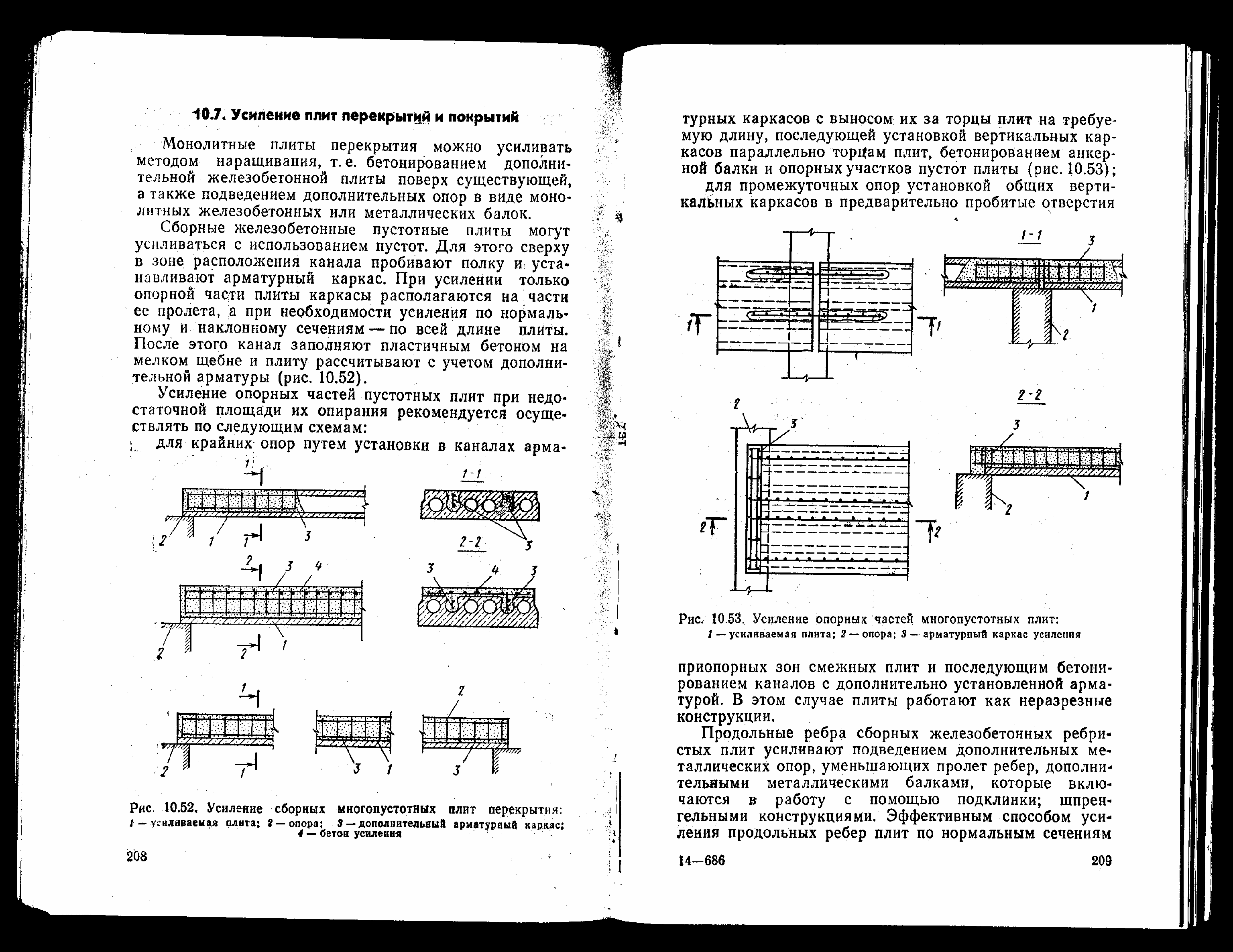

Рис. 3.31. Усиление сборных многопустотных плит перекрытия:
1 – усиливаемая плита, 2 – опора, 3 – дополнительный арматурный каркас,
4 – бетон усиления.
Усиление опорных частей пустотных плит при недостаточной площади их опирания рекомендуется осуществлять по следующим схемам:
- для крайних опор путем установки в каналах арматурных каркасов с выносом их за торцы плит на требуемую длину, последующей установкой вертикальных каркасов параллельно торцам плит, бетонированием анкерной балки и опорных участков пустот плиты (рис. 32);
- для промежуточных опор установкой общих вертикальных каркасов в предварительно пробитые отверстия приопорных зон смежных плит и последующим бетонированием каналов с дополнительно установленной арматурой. В этом случае плиты работают как неразрезные конструкции.
Рис. 3.32. Усиление опорных частей многопустотных плит:
1 - усиливаемая плита; 2 - опора; 3 - арматурный каркас усиления
Продольные ребра сборных железобетонных ребристых плит усиливают подведением дополнительных металлических опор, уменьшающих пролет ребер, дополнительными металлическими балками, которые включаются в работу с помощью подклинки; шпренгельными конструкциями. Эффективным способом усиления продольных ребер плит по нормальным сечениям является установка дополнительных арматурных каркасов в швах между плитами и бетонирование швов. Возможно также наращивание продольных ребер с дополнительной арматурой при обеспечении ее связи с существующей рабочей арматурой.
Усиление продольных ребер на действие поперечных сил производят путем установки дополнительных предварительно напряженных накладных хомутов.
Если невозможно выполнить набетонку для усиления плит, опертых по контуру, рекомендуется подвести под плиты предварительно напряженный пространственный шпренгель (рис. 33), который состоит из двух взаимно пересекающихся в одном уровне плоских шпренгелей, верхние пояса которых плотно подгоняются под нижнюю плоскость плиты, а нижние пояса предварительно напрягаются механическим или термомеханическим способом.

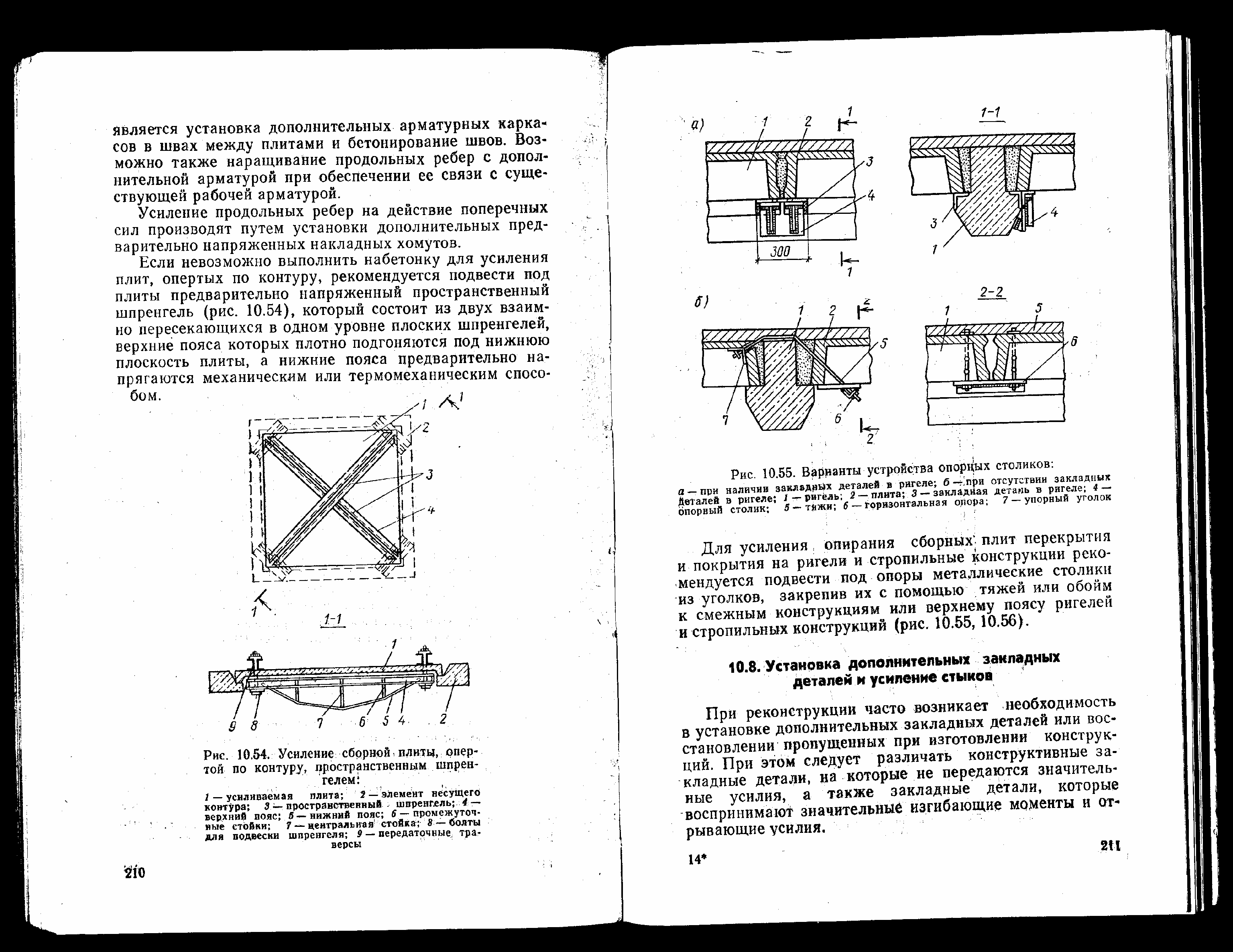

Рис. 33. Усиление сборной плиты, опертой по контуру, пространственным шпренгелем:
1 - усиливаемая плита; 2 - элемент несущего контура;3 - пространственный шпренгель; 4- верхний пояс;5 - нижний пояс; 6 - промежуточные стойки;7 - центральная стойка;
8 - болты для подвески шпренгеля; 9 - передаточные, траверсы

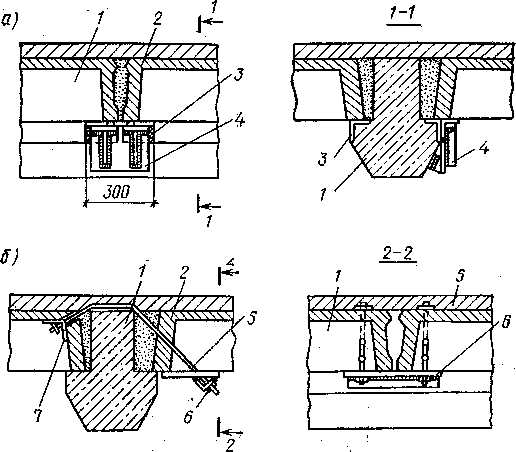

Рис. 3.34. Варианты устройства опорных столиков:
а - при наличии закладных деталей в ригеле; б — при отсутствии закладные деталей в ригеле; 1 – ригель; 2 - плита; 3 - закладная деталь в ригеле; 4 - опорный столик; 5 - тяжи;
6 -горизонтальная опора; 7 - упорный уголок

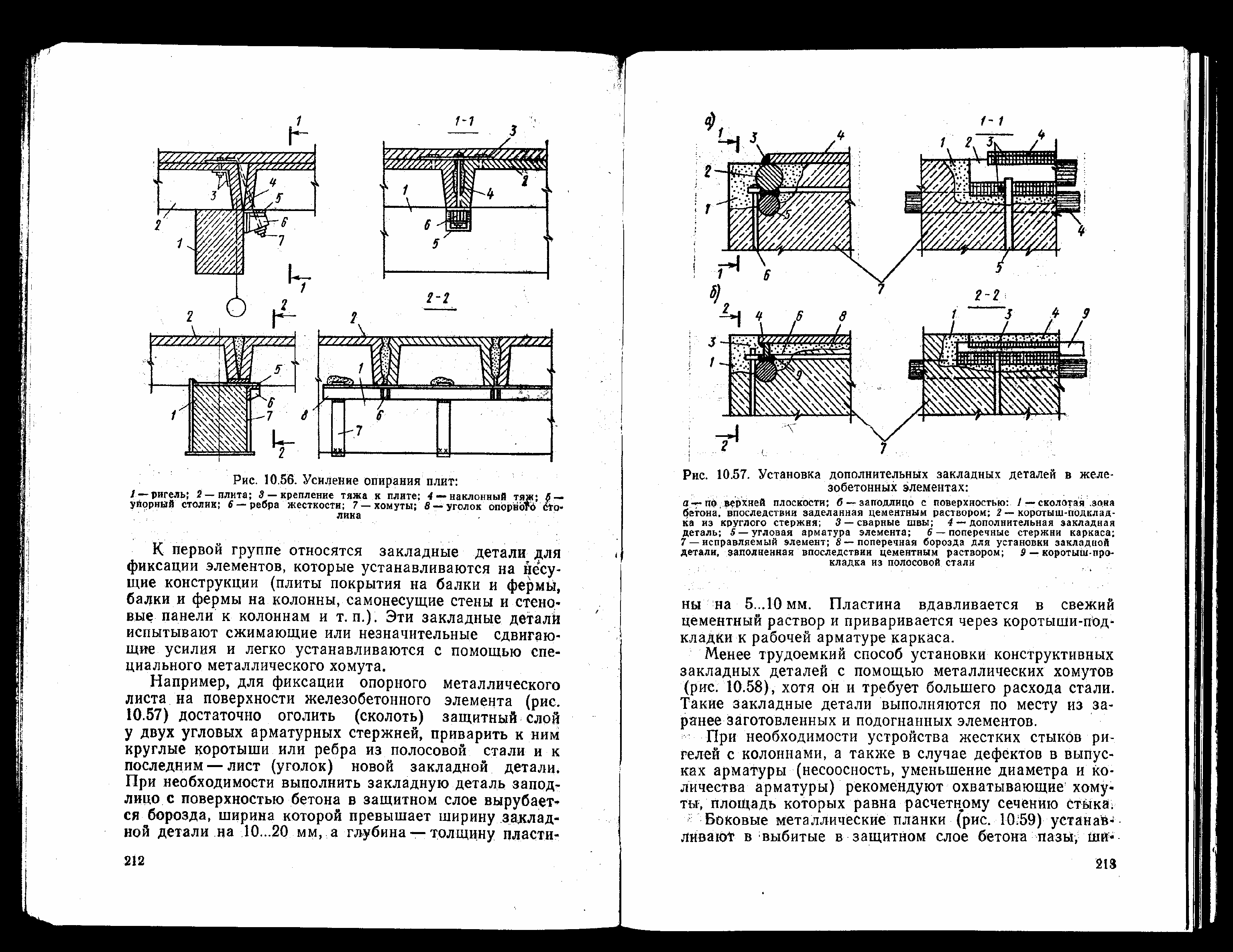

Рис. 3.35. Усиление опирания плит:
1 – ригель; 2 – плита; 3 – крепление тяжа к плите; 4- наклонный тяж; 5 – упорный столик; 6 – ребра жесткости; 7 – хомуты; 8 – уголок опорного столика
Для усиления опирания сборных плит перекрытия и покрытия на ригели и стропильные конструкции рекомендуется подвести под опоры металлические столики из уголков, закрепив их с помощью тяжей или обойм к смежным конструкциям или верхнему поясу ригелей и стропильных конструкций (рис.3.34,3.35).
