II умовах підземних сховищ .Газу свердловини, як правило, гідро­динамічно недосконалі.

Розрізняють такі види недосконалості.: по ступенем розкриття пласта; ін характером розкриття пласта; поєднання обох видів недосконалості.

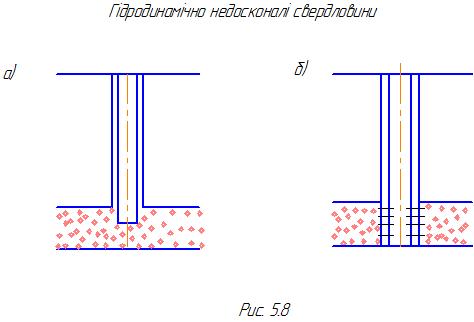

Гідродинамічно недосконалою за ступенем розкриття пласта позивають свердловину з відкритим вибоєм, яка розкриває пласт но на повну товщину (див.рис.5.8. а). Використовується при на­явності підошовних вод.

Свердловина, яка розкриває пласт на всю товщину і обсаджена Колоною труб з простріляними в ній отворами або обладнана внизу фільтром, називається гідродинамічно недосконалою за характером розкриття пласта (див.рис.5.8. б). Використовується при недостат­ні» міцності привибійної зони пласте.

За В.Щуровим дебіт свердловини з подвійним видом недоскона­лості визначається за формулою

(5.30)

де - фільтраційний опір, зумовлений недоско­налістю свердловин;

С1- фільтраційний опір, зумовлений недосконалістю за сту­пенем розкриття;

С2 – опір, зумовлений недосконалістю за характером розкриття пласта.

Значення Сн вираховується із експериментальних кривих.

6 ЕЛЕМЕНТИ ГАЗОДИЛАМІЧНИХ РОЗРАХУНКІВ ПРИ ПРОЕКТУВАННІ ПІДЗЕМНОГО СХОВИЩА ГАЗУ У ВИСНАЖЕНОМУ ГАЗОВОМУ РОДОВИЩІ

6.1 Практичні формули для визначення дебіта свердловин

Щоб скористатись формулою Допюї, треба попередньо визначи­ти всі величини, що входять в цю залежність. Більшість парамет­рів, в першу, чергу, характеристики продуктивного пласта, розра­хувати теоретичним шляхом неможливо. Вони визначаються експери­ментальними методами при дослідженні свердловин. Раз так, то більш раціонально визначати не кожний параметр окремо, а комп- лпкс величин в цілому. В цьому випадку формулу Дюпюї можна представити у вигляді

, (6.1)

Де ηп - коефіцієнт продуктивності свердловини, визначається в кожному конкретному випадку дослідним шляхом.

Якщо закон фільтрації нелінійний, то дебіт газової експлуата­ційної свердловини може бути визначений за формулою припливу газу до вибою

(6.2)

Де А, B - коефіцієнти фільтраційного опору, які знаходяться експериментальним шляхом при дослідженні сверд­ловини.

Методика визначення коефіцієнтів фільтраційного опору така. Змінюють дебіт свердловини і заміряють параметри: пластовий тиск Рпл ; вибійний тиск Рвиб , дебіт свердловини q

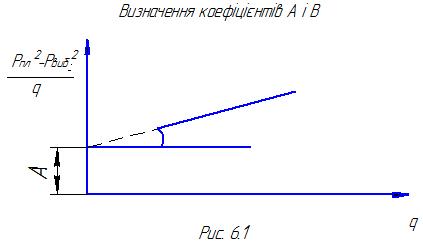

Результати наносять на координати, вказані на рис.6.1.

Одержані точки обробляють певним математичним методом, наприклад, методом найменших квадратів.

Одержуємо пряму дебітів.

Продовжуємо її до перетину з віссю y.

Коефіцієнт A - це відрізок, що відтинається на осі y

Коефіцієнт B - це тангенс кута нахилу прямої дебітів.

Наприклад. Шляхом обробки даних дослідження свердловини одержані такі значення коефіцієнтів фільтраційного опору

Рівняння притоку газу на вибій свердловини

q- дебіт свердловини в тис.м³ за добу;

Рпл, Рвиб - пластовий і вибійний тиск в кГ/см².

Для полегшення розрахунків режимів роботи сховища часто ви користовують поняття середньої свердловини. Це така розрахунко іш свердловина, по якій при заданій депресії можна одеркати тику ж витрату газу.

Рівняння притікання газу до вибою середньої свердловини

(6.3)

Середньозважені значення коефіцієнтів і параметрів для ГЬ оішрдловин

2. Методика розрахунку режимів відбору газу із ПСГ, створеного у виснаженому газовому родовищі

1. Постановка задачі

Вважаємо, що нерівномірність споживання газу викликається її основному опалювальним навантаженням. Очевидно, що в такому тімпдку необхідний п.ідбір газу із пласта в кожний момент часу буде визначатись температурою повітря в цей же період.

чим нижча середньомісячна температура повітря, тим більше газу треба відібрати із пласта протягом цього місяця. Це положен­ня реалізується шляхом введення в методику розрахунку коефіцієнтів нерівномірності відбору Н.і і які зв"язують між собою середньомісячні, середньорічну і середню за період відбору тем­ператури повітря.

Розрахунок проводимо при таких допущеннях:

1. закон фільтрації лінійний;

2. фільтрацій гиоскооадіальна;

3. режим роботи сховища газовий;

4. свердловини гідравлічно досконалі і розташовані рівномірно по площі пласта;

5. відбір газу обмежений максимально допустимою депресією тиску в пласті.

Мета розрахунку така:

1. Визначити об"єм активного газу в ПСГ.

2) Обчислити для кожного місяця відбору:

а)місячний відбір газу із пласта;

б)залишок активногогазу в пласті в кінці місяця;

в)тиск газу в кінці' місяця;

г)число експлуатаційних свердловин;

д)максимальне числосвердловин;

е)вибійний тиск і фактичну депресію в пласті при роботі всіх свердловин ПСГ;

ж) гирловий тиск газу.

Початкові дані включають такі параметри.

Середньомісячні температури t

Об"єм порового простору плас Коефіцієнт пористості пласта Ω

коефіцієнт проникності пласта К,.

Товщина пласта h.

Максимальний тиск в пласті Рmax

Мінімальний тиск в пласті Рmin

Допустима депресія тиску при відборі ΔP

Температура газу в пласті Тпл. .

Відносна густина газу за повітрям Δ.

Коефіцієнт динамічної в"язкості газу η

Глибина свердловин Нсв

Радіус свердловин Rсв.
