5.2.5 Проверка прочности дна стакана на продавливание

Рабочая высота дна стакана:

Длина критического периметра:

Площадь внутри расчетного критического периметра:

Поперечная сила:

Погонная поперечная сила:

Расчетный коэффициент армирования:

Допускаемая расчетная поперечная сила:

, что больше .

Прочность обеспечена.

6 Расчет и конструирование элементов монолитного перекрытия

6.1 Конструктивная схема

Монолитное ребристое перекрытие с балочными плитами состоит из плиты, работающей по короткому направлению как неразрезная балка, и системы перекрестных балок: главных, опирающихся на колонны, и второстепенных балок-ребер, опирающихся на главные балки.

Определим расчетный пролет и толщину плиты перекрытия производственного здания с пролетом главных балок , шагом главных балок B=6,0 м и нагрузкой, действующей на перекрытие . Плиту проектируем из монолитного бетона класса , , .

Первое значение пролета плиты:

Число пролетов плиты на длине главной балки

Окончательное значение пролета плиты:

Рабочая высота плиты:

Тогда толщина плиты:

Защитный слой бетона принят для помещения с нормальным режимом, класс – по условия эксплуатации конструкций XC1. Диаметр рабочей арматуры предварительно принят равным 10 мм. Расчетная ширина плиты получилась меньше минимально допустимой для производственных зданий, равной 70 мм, поэтому принимаем минимально допустимую ширину Пролет плиты назначаем осях .

6.2 Расчет плиты

Балочные плиты работают на изгиб в направлении меньшей стороны, при этом изгибающим моментом в направлении большей стороны по его малости пренебрегают.

Для расчета балочной плиты рассматривают полосу шиной 1,0 м в направлении, перпендикулярном второстепенным балкам.

Таблица 6.1 – Нагрузки, действующие на плиту перекрытия

Вид нагрузки	Нагрузки, кПа
	Нормативная	γf	Расчётная
Постоянные(g): 1.Пол 2.Плита перекрытия (	0,5 1,75	1,35 1,35	0,675 2,36
Итого:	2,25		3,04
Временные(p): 3.Стационарное оборудование. 4.Все люди и материалы	1,5 3,5	1,5 1,5	2,25 5,25
Итого:	5		7,5
Суммарные(q): 5.Полные	7,25		10,54

Изгибающий момент в крайнем пролете и на первой промежуточной опоре:

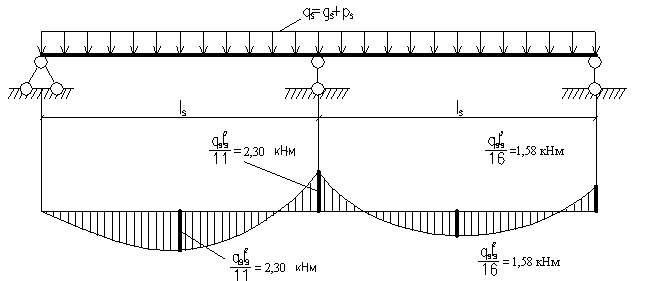

Рисунок 6.1 – Расчетная схема и эпюра изгибающих моментов монолитной балочной плиты

Определяем требуемую площадь арматуры класса S240, :

Принимаем не менее , , шаг стержней не более 165 мм.

Подберем арматуру для средних пролетов и средних опор плиты:

Принимаем не менее , , шаг стержней не более 165 мм.

Для армирования плиты принимаем следующие марки плоских сеток по ГОСТ 23279-85 :

- нижняя сетка в крайнем пролете и верхняя над первой промежуточной опорой

- нижние сетки в средних пролетах и верхние над промежуточными опорами
