Технічні характеристики механічних флотаційних машин

Параметри	ФМР -10	ФМР -25	ФМР -63	ФМ -0,4	ФМ -1,2	ФМ -3,2
Об’єм камери, м3 Кількість камер Частота обертання імпелера, об/хв Потужність електро-двигуна імпелера, кВт Продуктивність по пульпі, м3/год Габарити камери, мм: довжина ширина висота Маса камери, т	1 2-20 330 5,5 72-150 1100 1100 1000 2,85*	2,5 2-20 280; 320 10 180- 240 1750 1600 1100 4,71*	6 2-16 240; 270 22 420- 720 2200 2200 1200 8,56*	0,4 - 460 2,2 36 1215 700 1440 0,71	1,2 - 300 5,5 90-150 1100 1910 2100 1,2	3,2 - 280 11 200- 350 1750 1790 2350 2,08

* Маса двохкамерної секції.

У пневмомеханічних флотомашинах, які знаходять все більше застосування для флотації руд, насичення пульпи відбувається за рахунок її турбулізації й надходження стисненого повітря від повітродувки в порожнину обертового аератора (імпелера). Тиск повітря 0,01-0,03 МПа.

Всмоктувальними камерами в цих машинах є механічні без додаткової подачі стисненого повітря. При відсутності механічних камер пульпа у флотаційну машину подається під гідростатичним напором, а замість розвантажувальних карманів установлюються коробки каскадного переходу, що забезпечують підпір пульпи на вході в наступну камеру.

На рис. 3.5 наведена схема пневмомеханічної флотаційної машини. У кожній камері машини (рис. 3.5, а) є аератор, що складається з імпелера і диспергатора.

Імпелер (рис. 3.5, в) являє собою конус, на нижній стороні якого по периферії встановлені пальці - вертикальні стрижні прямокутного перетину (див. також рис. 3.2, б). По порожнистому валу (рис. 3.5, б) від повітродувки низького тиску через колектор (рис. 3.5, а) повітря подається під імпелер. При обертанні імпелера пульпа надходить у його порожнину через зазор, перемішується з повітрям і викидається через проміжки між пальцями імпелера.

Диспергатор (рис. 3.5, г) являє собою диск із радіальними лопатками. Він знижує турбулентність потоків пульпи у камері й сприяє тонкому диспергуванню повітря, здійснюваному пальцями імпелера. Для зменшення зношування імпелер і диспергатор гумуются. Термін служби імпелера збільшується завдяки періодичній зміні напрямку його обертання.

Технічні характеристики пневмомеханічних флотаційних машин наведені в табл. 3.2.

До переваг пневмомеханічних машин слід віднести достатню простоту їхньої конструкції, сталість аераційної характеристики, що не залежить від зношування робочих органів, можливість регулювання кількості повітря в широкому діапазоні, невелику металоємність, менші витрати електроенергії, великий термін служби аератора, простоту експлуатації. Наприклад, у порівнянні з машинами механічного типу швидкість флотації в них збільшується в 1,3-1,5 рази, а питома витрата електроенергії скорочується на 15-20%.

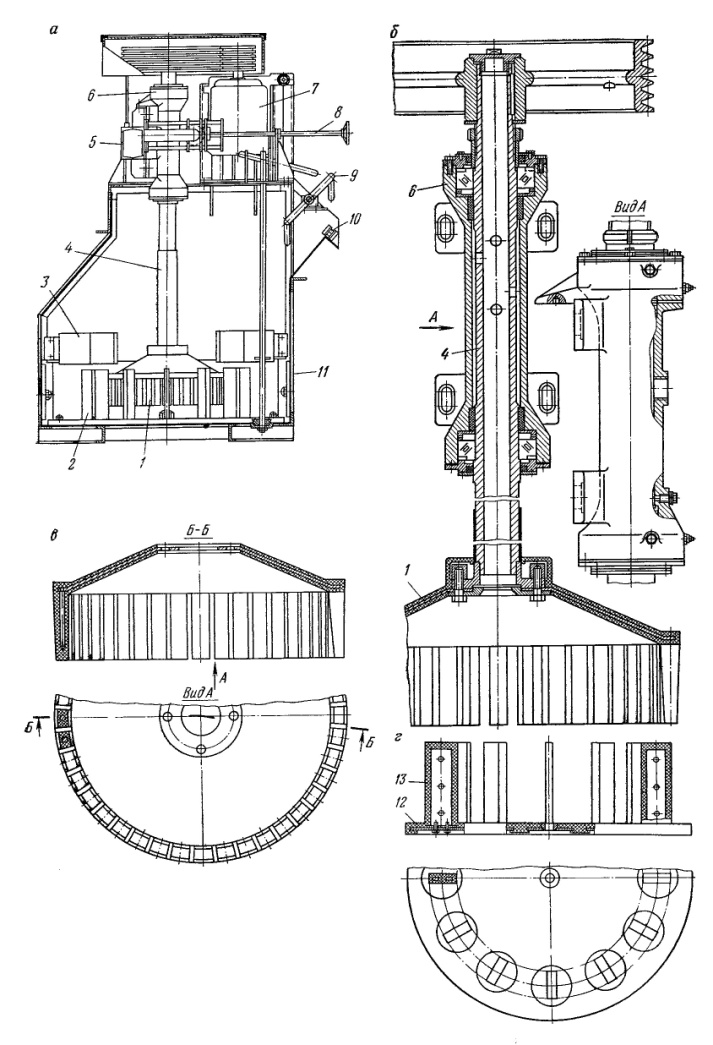

Рис. 3.5. Флотаційна машина типу ФПР:

а – поперечний розріз; б – блок імпелера; в – імпелер; г – диспергатор

1 – імпелер; 2 – диспергатор; 3 – заспокійливі лопати; 4 – порожнистий вал; 5 – повітряний колектор; 6 – корпус підшипників; 7 – електродвигун; 8 – вентиль регулювання повітря; 9 – піногон; 10 – накладні планки; 11 – камера; 12 – диск диспергатора; 13 – лопата диспергатора

Таблиця 3.2
