Контрольні питання

1. Переваги і недоліки використання автомобільного транспорту при розробці родовищ корисних копалин.

2. Спорудження автомобільних доріг у кар 'єрах.

3. Які існують види дорожнього покриття ?

4. Конструкція та основні параметри автосамоскидів.

5. Які трансмісії застосовуються, головним чином, для кар'єрних автосамоскидів?

6. Як виконати тяговий розрахунок автотранспорту?

7. Які світові компанії виробляють великовантажні кар'єрні автосамоскиди?

3.5. Допоміжний транспорт Обладнання навантажувально-розвантажувальних робіт

Для навантаження і розвантаження руди і пустих порід у вагонетки на рудниках чорної і кольорової металургії отримали найбільшого розповсюдження вібротранспортні машини - віброживильники.

Сьогодні під час навантаження застосовуються різноманітні за конструкцією вібраційні доставно-навантажувальні установки: ВДПУ-4ТМ, віброустановка ВВДР-5, віброживильник ПВУ, вібролюк АШЛ, вібролюк ПВМ-1,0/2,3. Технічні характеристики цих установок наведено в таблиці 6.2.

Таблиця 3.2. Технічна характеристика вібраційних доставно-навантажувальних установок

Показники	ВДПУ-4ТМ	ВВДР-5	ПВУ	ІАШЛ	ПВМ-1,0/2,3
Продуктивність технічна, т/год	300-900	650-900	800-1000	1200	350
Потужність електродвигуна, кВт	22	22	21	15,5	1,5
Кут установки, градус	15-20	0-20	0-10	0-10	5-45
Максимальне примусове зусилля, кН	90	150	150	100	30
Частота коливань за хвилину	1450	970	1450	935	2800
Амплітуда коливань, мм	2-4,5	3-4	3-5	3-4	0,7-1,5
Вологість матеріалу, що транспортується %	-	-	8	8	5
Основні розміри, мм - довжина - ширина - висота	6000 2500 700	6000 1700 1380	5000 1700 935	3400 1900 1285	2400 1200 975
Маса, кг	3600	6000	4500	2700	425
Керування	Дистанційно за допомогою кнопкового поста

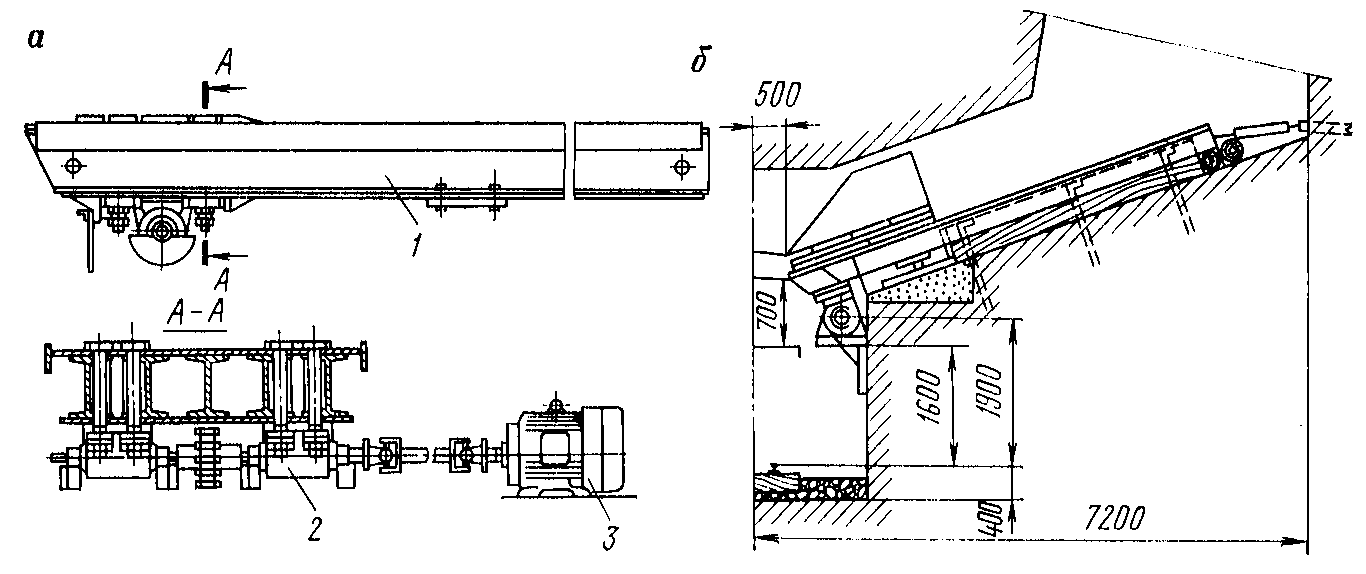

Віброживильник ВДПУ-4ТМ (рис. 3.53) складається з вантажонесучого органа 1, вібраторів 2 і електроприводу 3. Вантажонесучий орган зварений з таврових, швелерних балок, з’єднаних листами. До нижньої частини кріпляться два дебалансових вібратори інерційного типу.

Вібратори приводяться в дію через пружну муфту від електродвигуна, закріпленого на стіні відкотної виробки.

Принцип роботи віброживильника оснований на переміщенні гірничої маси похилою поверхнею під впливом вібрації

Переваги віброживильника:

- простота конструкції;

- здатність працювати під завалом;

- невелика вартість.

Рис. 3.53. Віброживильник ВДПУ-4ТМ

а – загальний вигляд; б – схема установки

Недоліки:

- велика трудоємність монтажних робіт;

- процес навантаження не піддається стійкому керуванню (просипання гірської маси);

- вплив прилипання руди на продуктивність.

Незважаючи на зазначені недоліки, він знаходить широке застосування.

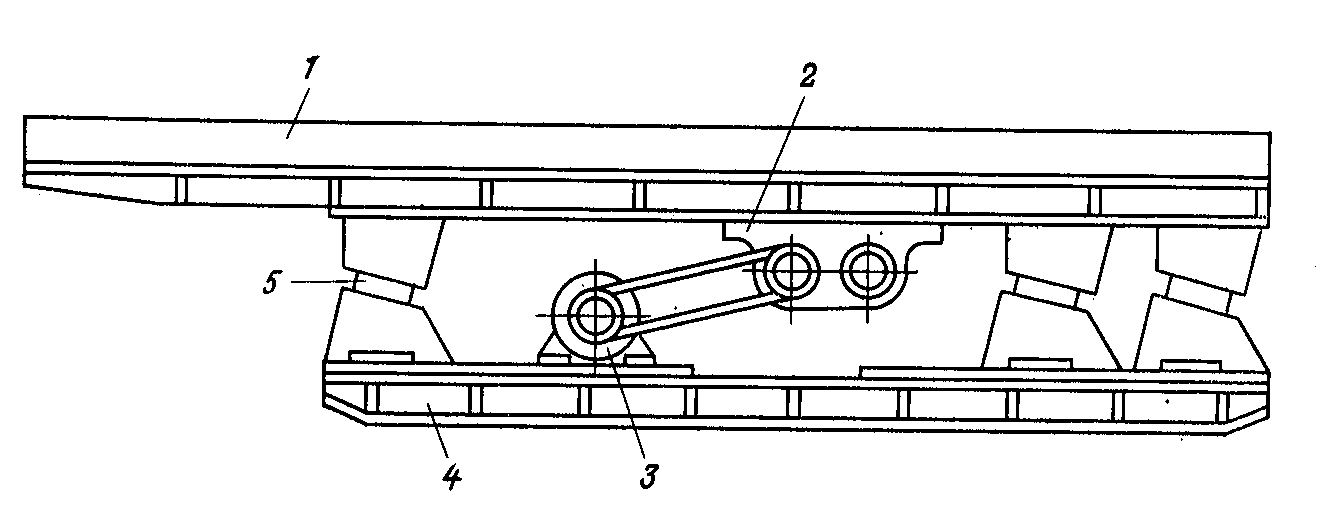

Віброживильник ВВДР-5 (рис. 3.54) складається із звареного органа 1; дебалансового вібратора інерційного типу 2, який приводиться в рух через клиноремінну передачу електродвигуном 3; звареної опорної рами 4; гумових пружних опор 5.

Рис. 3.54. Віброживильник ВВДР-5

Переваги:

- безпека обслуговування;

- зменшення просипання гірничої маси;
