3. Объемно планировочное решение здания
Здание плавательного бассейна представляет собой прямоугольник в плане, разделенных на 3 зоны - зона раздевалок, зона фойе и администрации, сам плавательный бассейн. В центральной части плана расположена чаша бассейна, глубиной 6м, которая укомплектована тремя вышками для прыжков, самая высокая из которых, имеет высоту 10м. По краям плана расположены две пристройки, в которых находятся раздевалки с душевыми, санузлы, комната персонала, администрация, фойе. Здание плавательного бассейна имеет 5 конструктивных пролетов в осях А-Е шириной 30м, с шагом между пролетами в 6м и один пролет в осях 1-2, шириной 60м. По периметру фасада здание полностью застеклено, что обеспечивает хорошее дневное освещение в дневное время суток в любую погоду и любое время года. Ночное освещение обеспечивается встроенными в стены боковыми светильниками, по периметру бассейна и дополнительными прожекторами, под покрытием потолка здания.
Технико-экономические показатели объемно планировочного решения здания:
Площадь застройки - 2130м.кв
Общая площадь - 3010м.кв
Строительный объем - 40470м.куб
рис.2
4. Конструктивное решение здания

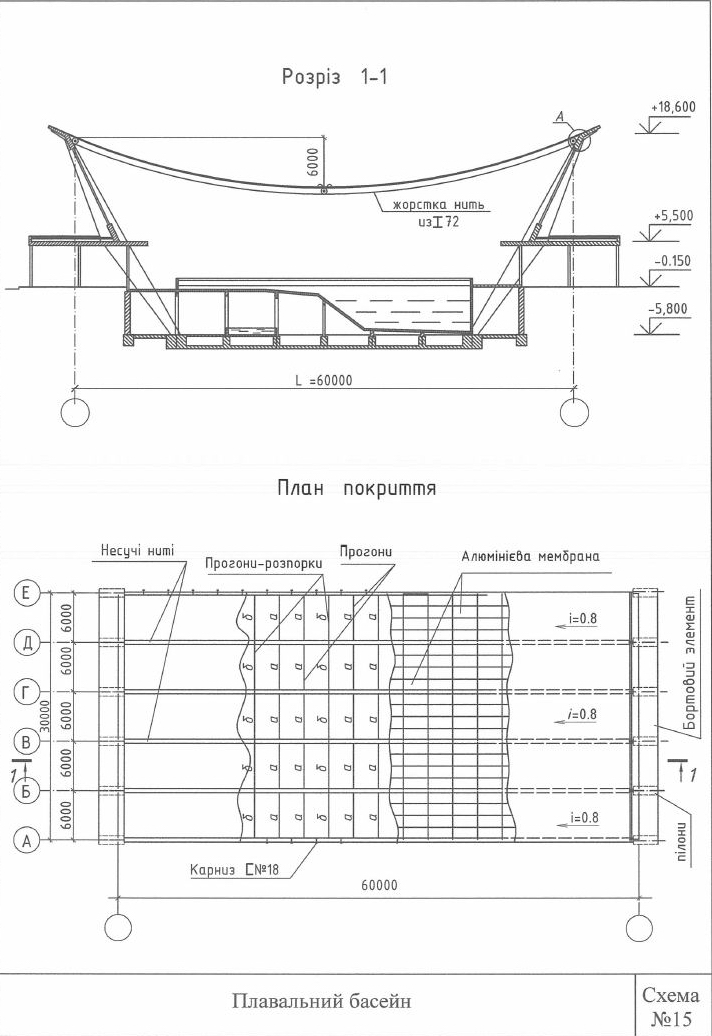

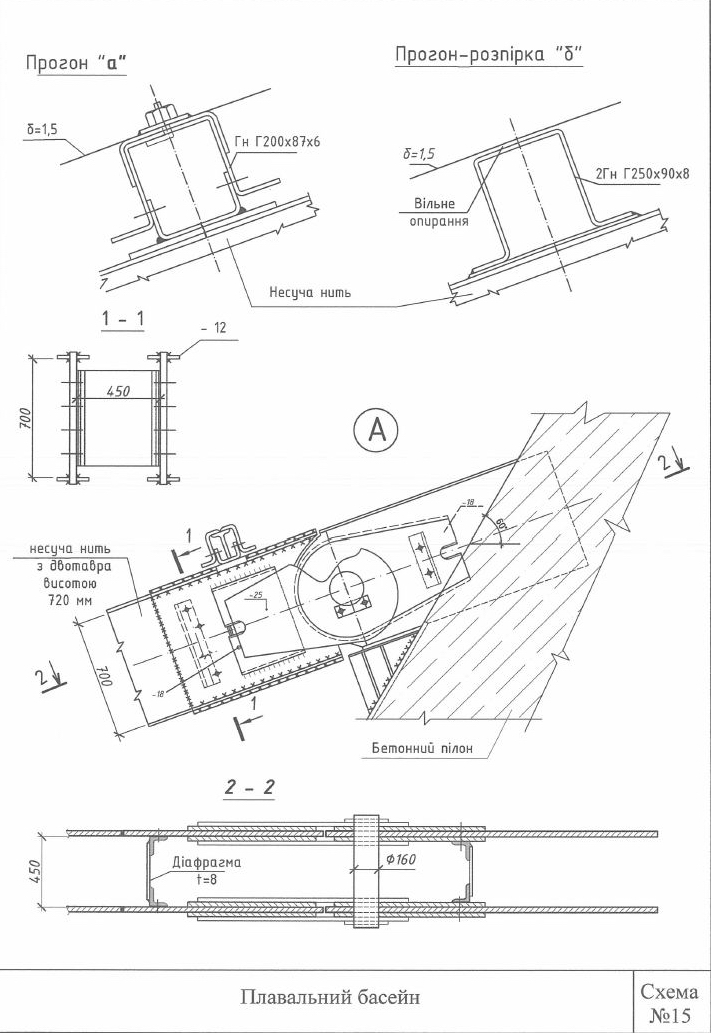

Несущей конструкцией покрытия шириной 60 м.есть алюминиевая мембрана, толщиной 1,5 мм, она передает распор на бортовой элемент, потом распор передается на наклонные пилоны. Стабилизация покрытия выполняется с помощью жестких нитей, которые являют собой парные выгнуты сварные балки высотой 72 см., которым при изготовлении предоставлена форма веревочной кривой. С целью облегчения монтажа и обеспечения определенности работы в растянутые балки введены три шарнира. Балки шарнирно прикреплены к железобетонным наклонным пілонів. Шаг балок - 6м. (рис.3, рис.4)
рис.3
рис.4
5. Отделочные и специальные работы
Для облегчения монтажа мембраны введены прогонки из гнутых профилей, которые раскрепляют растянутые балки через каждые 3м. Крепление мембраны к прогонкам выполняется с помощью оцинкованных болтов. Приняты специальные меры против коррозии конструкций в местах контакта алюминия и стали - введены изолирующие прокладки.
Покрытие над бассейном спроектировано Харківским институтом ПромбудНІІпроект и ЦНІІБК им. В.А. Кучеренка. Расходы материалов на прогонову часть покрытия:
стали - 61,5 кг/м.кв., алюминию - 4,7 кг/м.кв.
За период эксплуатации здание реконструировалось дважды, но первоначальный облик здания не изменился. Большая часть фасада (70%) - остекление. Неостекленная часть фасада - штукатурка, стены выкрашены в серый цвет. Внутренняя отделка - устойчивые к агрессивному воздействию влаги и бактерий материалы. Вокруг здания проведены работы по озеленению и благоустройству территории.

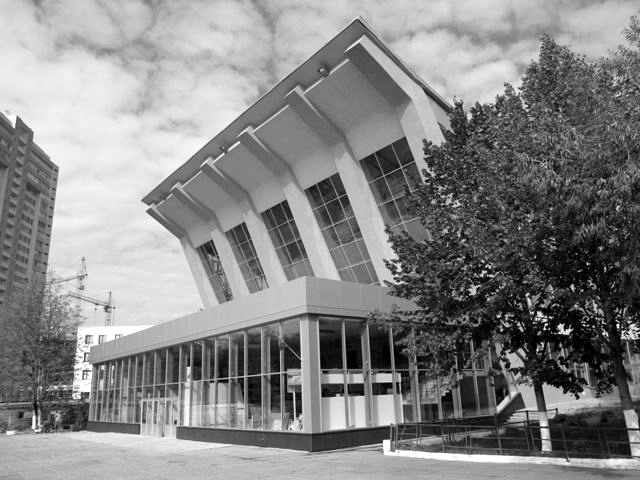

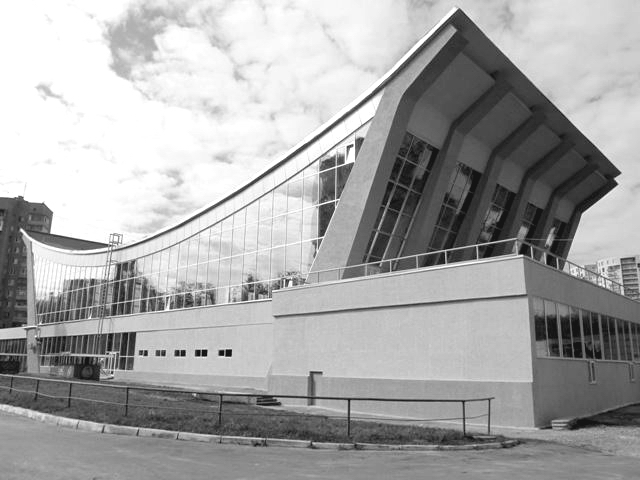

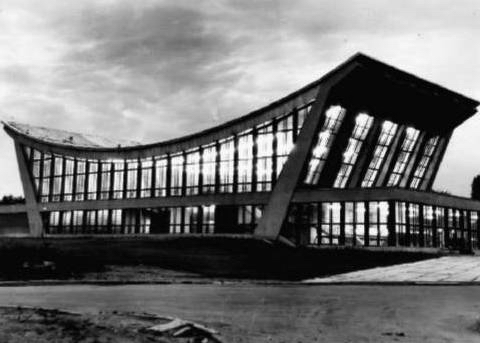

6. Фотографии объекта
