2.8 Выбор релейной схемы и автоматизации одного из элементов системы
Релейная защита предназначена для отключения повреждённого участка.
Аппараты релейной защиты — это специальные устройства (реле, контакторы, автоматы и др.), обеспечивающие автоматическое отключение поврежденной части электрической установки или сети. Если повреждение не представляет для установки непосредственной опасности, то релейная защита приводит в действие сигнальные устройства. Для обеспечения надежной работы релейная защита должна:
1) иметь избирательность (селективность), т. е. отключать высоковольтными выключателями или автоматами только поврежденный участок установки. Время срабатывания защиты характеризуется выдержкой времени, обеспечивающей избирательность действия защиты. Выдержка времени определяется временем действия выключателя поврежденного участка и временем срабатывания защиты;
2) обладать достаточно высокой чувствительностью ко всем видам повреждений на защищаемой линии и на линиях, питаемых от нее, а также к изменившимся в связи с этим параметрам нормального режима работы (току, напряжению и др.), что оценивается коэффициентом чувствительности;
3) быть выполнена по наиболее простой схеме с наименьшим числом аппаратов.
Реле, применяемые в релейной защите, классифицируют по следующим признакам:
• по принципу действия — электромагнитные, индукционные, электродинамические, тепловые, электронные, магнитоэлектрические и др.;
• по параметру действия — тока, напряжения, мощности, тепловые и др.;
• по способу воздействия на отключение — прямого и косвенного действия.
Линии ЭСН цеховго тр-ра имеющего на ВН силовой выключатель с пружинным приводом.
Требования:
1
.Составляем
схему РЗ, рассчитать и выбрать элементы
РЗ от токов КЗ и перегрузки, проверить
надежность РЗ.
Дано ТрансформаторТМ1000/6, Iк2(3)=15кА, Iк1(3)=10кА
Решение
Составляем схему РЗ требуемый РЗ от токов КЗ и перегрузки, принимаем реле прямого действия питатели РТМ и РТВ, для защиты от междуфазных КЗ принимается схема соединения ТТ и вторичных нагрузок на разность токов двух фаз.
Так как есть ИН на ВН, то замыкания с одной фазы на землю контролируется УКИ с включением сигнализации при нарушении.
На НН сеть с ГЗН, 4 проводная, следовательно все виды защиты обеспечивается автоматом SF.
Так как трансформатор “сухой” то ГЗ не устанавливается.
2.Выбор токового трансформатора
Определяем ток в линии ЭСН
(2.8.1)
Так как в линии ЭСН нет ЭД, то отстройка от пусковых токов не требуется.
Принимаем к установке в РЗ трансформатора тока типа ТПЛК-10 с I1=1500А и I2=5А в количестве 2 штуки.
Определяем коэффициент трансформации
Kт=I1/I2=1500/5=300 (2.8.2)
3 Выбор реле ТО типа РТМ
Определяем ток срабатывания реле
Iср.р=
(2.8.3)
Выбираем реле РТМ-IV, Iср.р=100А
Определяем Ки(ТО)и над среднем ТО при наименьшем токе КЗ в начале линии ЭСН
(2.8.4)
Iк км= Iк(2)=0,87Iк(3)
Условие над Ku≥1,2 выполнено, следовательно, реле сработает.
Выбор реле МТЗ типа РТВ
Определяем ток срабатывания реле
Iср.р=
(2.8.5)
Iср.р≥Iнб/Кт
где Кзап=1 Ксх=1,25 Iнб=14,5
Выбираем реле РТВ-5-10, Iср.р=5А
Определяем Кг(мтз) и над срабатыванием МТЗ на сеть участка при Iк2(3)
Кг= Iнти/Iкз=0,87*10000/300*5=5,8 (2.8.6)
Условие выполнено Кг(мтз)≥1,2

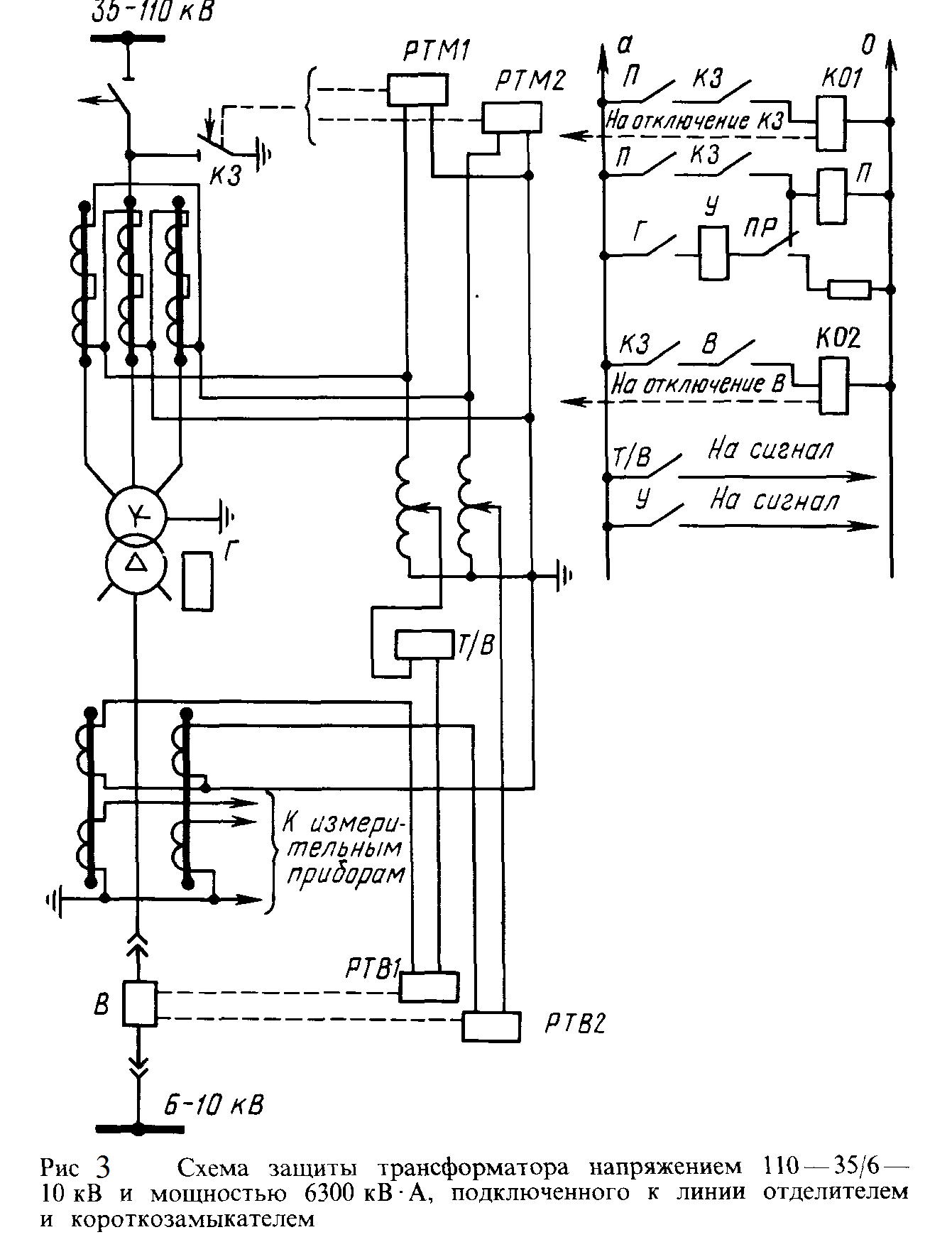

Защита трансформаторов ГПП. На рис.3 приведена схема понижающего трансформатора с первичным напряжением 110-35 кВ и вторичным напряжением 6-10 кВ, мощностью 6300 кВ*А. На выводах высшего напряжения трансформатора устанавливают короткозамыкатель и отделитель.
При срабатывании защиты поврежденного трансформатора подается импульс на включение короткозамыкателя с помощью специального привода ШПК.короткозамыкатель включается и создает на выводах высшего напряжения трансформатора искусственное короткое замыкание, под действием которого защиты, установленные на питающей подстанции, срабатывают и отключают линию. После отключения линии отделитель поврежденного трансформатора отключается, отсоединяя трансформатор от линии. Вслед за этим линия может быть включена вновь устройством АПВ
