6. Технико-экономические показатели.

Технико-экономические показатели составляются по данным калькуляции затрат труда и графику производства работ. В состав технико-экономических показателей входят:

- нормативные затраты труда рабочих (чел.-ч) – по итогу калькуляции;

- нормативные затраты машинного времени (маш.-ч) – по итогу калькуляции;

- заработанная плата рабочих (грн.) – по итогу калькуляции;

- заработанная плата механизаторов (грн.) – по итогу калькуляции;

- продолжительность работ – по графику;

- выработка одного рабочего в смену, В_р

В_р =S/∑Т=631/138,54=4,55

где: S – площадь тёплых полов, м²;

∑Т – суммарная трудоемкость в соответствии с итоговой строкой графы 6 калькуляции (числитель), либо графы 4 графика;

- затраты труда на 1м² пола, Т_е

Т_е = ∑Т/S=138,54/631=0,22

- затраты машинного времени на 1м² пола, t_маш

t_маш = ∑Т_маш/S=5,44/631=0,008

где: ∑Т_маш – затраты машинного времени в соответствии с итоговой строкой графы 6 калькуляции (знаменатель);

- стоимость затрат труда на устройство 1м² пола,

=С/S=10006,04/631=15,86

Результаты сводим в таблицу.

ТЭП
1	Нормативные затраты труда рабочих	138,54
2	Нормативные затраты машинного времени	5,44
3	Заработная плата рабочих	10006 грн.
4	Продолжительность работ	25дн.
5	Выработка одного рабочего в смену	4,55
6	Затраты труда на 1 м² пола	0,22
7	Затраты машинного времени на 1м² тёплого пола.	0,08

3. Технологическая карта на устройство инверсионной кровли.

1. Область применения

Технологическая карта разработана на устройство ламинированных полов для 3-х этажного общественного здания – отеля «Динар», с размерами в осях 29х19,58.

2. Архитектурно-планировочные решения

Этажность здания: 3 этажа.

Перекрытие: железобетонное.

Высота этажа: 3,0 м

Общая площадь здания:570 м²

Город строительства: Одесса

3. Подсчет объемов работ

Так как по проекту крыша – плоская, ее объем составляет: 522,6 м²

4. Организационно-технологические решения при производстве работ

1. Конструктивно-технологическая схема

2. Технология выполнения работ

Инверсионная кровля позволяет с выгодой использовать кровельное пространство, что очень актуально в плотной городской застройке. Однако при этом данная технология требует применения современных высококачественных материалов, а это становится препятствием на пути ее широкого внедрения на территории Украины.

Данная технология не является новинкой для человечества - она с успехом применялась древними цивилизациями. Одними из ранних ее примеров можно назвать обилие террас на крышах домов в древнем Риме, а также Висящие сады Семирамиды в Вавилоне. С веками сама технология подобного вида кровли трансформировалась и переживала некоторые изменения.

Инверсионной кровлей называется тип плоской крыши, где теплоизоляционный слой располагается над слоем гидроизоляции. Собственно, само название «инверсионная» говорит о нетрадиционном для кровли в классическом понимании расположения слоев кровельного пирога. Тем самым конструкция инверсионной кровли защищает гидроизоляцию от старения и разрушения. Сама суть инверсионной эксплуатируемой кровли заключается в том, что после ее оборудования появляется возможность использования ее поверхности в различных целях: оборудовать зеленую кровлю, террасу для размещения кафе или ресторана, автомобильную парковку, или же просто крышу, где гидроизоляционный слой значительно лучше защищен от губительного влияния ультрафиолета, тепловых нагрузок или же физических деформаций, нежели в традиционной плоской кровле.

«Неправильный» порядок укладки слоев кровельного пирога – это не только способ сделать плоскую крышу более привлекательной или получить дополнительный этаж для проведения отдыха или устройства огорода на крыше. Инверсионная крыша имеет ряд функциональных преимуществ:

- она долговечнее. Этот плюс дает само устройство кровли: гидроизоляционный слой находится в самом низу пирога при постоянной температуре и постоянном уровне влажности. На гидроизоляцию не воздействуют осадки и ветер, она не получает механических повреждений и за счет этого прослужит без ремонта до 50 лет;

- инверсионная кровля – хороший вариант для эксплуатируемой кровли. По ней можно ходить без дополнительного укрепления без риска повредить гидроизоляцию; инверсионная кровля может быть основой для сложного, но очень интересного решения – зеленой крыши;

- кровельный пирог не предусматривает жестких креплений между слоями, его можно легко разобрать для ремонта и собрать заново. Кроме того, все материалы после ремонта можно использовать повторно;

- инверсионная кровля даже в «базовой» комплектации – с верхним слоем щебня, смотрится на порядок лучше обычной.

Инверсионный порядок укладки слоев кровельного пирога используется уже достаточно давно, с 50-х годов прошлого века, но он не заменил традиционную кровлю с гидроизоляцией наверху. В настоящее время всего 10% всех кровель проектируются как инверсионные, и у этого есть несколько причин:

- инверсионная кровля дороже обычной. Это касается и материалов и стоимости работ;

- намного хуже разработаны нормативы и правила строительства. Это связано с тем, что материалы, подходящие для теплоизоляции в инверсионных кровлях, появились на украинском рынке сравнительно недавно (по сравнению с более распространенными стекловатой, минеральной ватой и их аналогами);

- для того, чтобы кровля была герметичной и оправдывала вложение денег, гидроизоляционный слой должен быть уложен очень качественно. Требования к качеству работ в целом для этого типа кровли выше, чем для обычной;

- если слой гидроизоляции повредился, сложно, не снимая все слои кровли, обнаружить протечку;

- более сложный расчет водоотвода и уклона, дорогой монтаж водоотводящей системы.

Укладка инверсионной кровли может начинаться как на этапе строительства здания, так и при капитальном ремонте обычной кровли. В обоих случаях порядок будет одинаковым, основание для укладки кровли – это железобетонная плита или иной тип потолочного перекрытия верхнего этажа. Первый слой формирует уклон, по которому с крыши будет удаляться влага. Это крайне важная часть работы, уклон делается в пределах 0,5-5 градусов. Эту функцию  в большинстве случаев выполняет бетонная стяжка. Цементно-песчаную стяжку устраивают следующим образом.

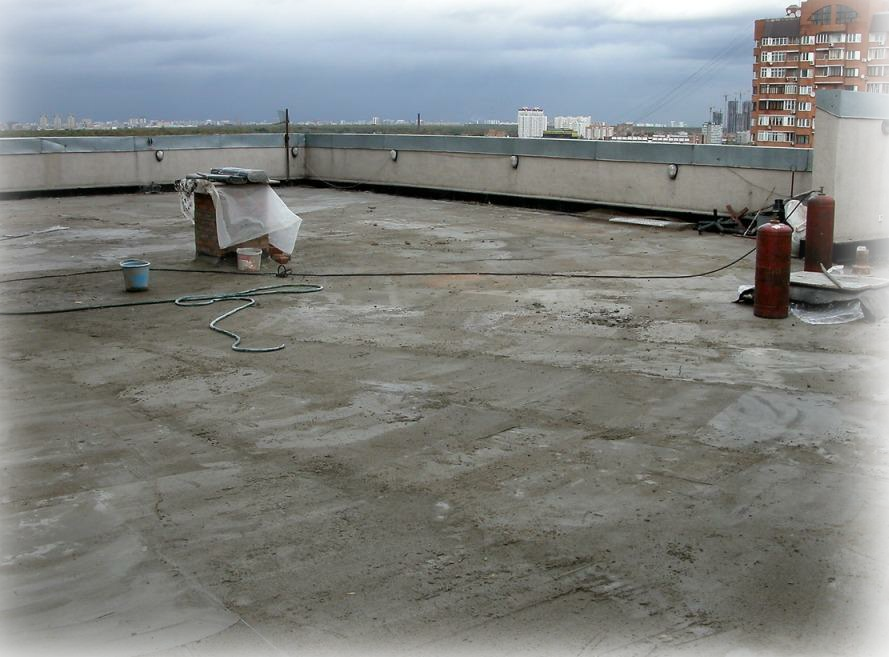

Сначала разбивают основание и определяют водораздел. Уклон к водосточным воронкам обеспечивается устройством водораздела посредине между воронками путем специальной разбивки разжелобка «конвертом». Уклон боковых плоскостей разжелобка должен обеспечивать правильное пересечение боковой плоскости разжелобка с плоскостью его дна.

Ширина водораздела b всегда обусловлена шириной ендовы поверху, а ширина ендовы понизу у воронки делается не менее 0,6 м.

Линии пересечения плоскостей «конверта» со скатами делают прямыми с уклоном не менее 1% к воронке.

Затем намечают границы чашеобразного углубления у воронки. От границ водораздела, располагаемого посредине между воронками, натягивают шнуры и ими определяют линии пересечения плоскостей «конверта» с плоскостями скатов кровли. «Конверт» по всей площади выравнивают бетоном или раствором по натянутым шнурам.

После разбивки по нивелиру устанавливают маячные рейки 1, основание обеспыливают и при необходимости высушивают.

Выравнивающие стяжки выполняются толщиной до 15 мм из растворов: гипсовых; гипсово-песчаных; цементно-песчаных; гипсово-перлитовых смесей с пластифицирующими добавками из модифицирующих лигносульфонатов; а также асфальтобетона или асфальта с мелкозернистым наполнителем по плитным утеплителям или сыпучей теплоизоляции, укладываемого при отрицательных температурах. Особо-прочные водонепроницаемые стяжки (по ним не обязательна укладка кровельного ковра) получают применением гипсглиноземистого цемента с полимерными добавками и дисперсным армированием стекловолокном.

Оптимально использование цементно-песчаного раствора 1 : 3 марки 50-100.

Толщина стяжек по утеплителям не должна превышать, мм:

•          по бетону и монолитным утеплителям — 10-15,

•          по жестким монолитным или плитным утеплителям — 15-25,

•          по сыпучим и нежестким плитным утеплителям — 25-30.

Стяжки из цементно-песчаного раствора устраивают полосами шириной 2-4 м и длиной 6 м. Температурно-усадочные швы — шириной 5 мм. Сначала полосы заполняются через одну, их поверхность заглаживают виброрейкой. После схватывания раствора и снятия виброреек тем же раствором заполняют пропущенные полосы.

Асфальтобетонные стяжки устраивают квадратами со стороной 4 м и температурно-усадочными швами — шириной 10 мм.

После схватывания раствора и снятия реек пропущенные полосы заполняются раствором.

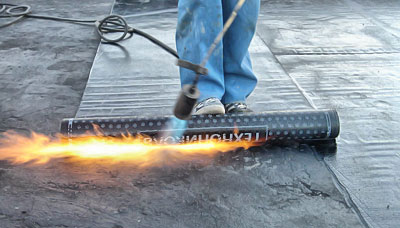

Затем укладывается гидроизоляционный слой. В этом качестве используются различные гидроизоляционные мембраны: битумные, полимерные, ПВХ, герметики. Главное требование к материалу для этого слоя – длительный срок службы. Гидроизоляция обеспечивает герметичность всей кровли; Устройство гидроизоляции

Теплоизоляция предназначена изоляции внутренних помещений от внешнего температурного воздействия. Инверсионная кровля предъявляет повышенные требования к качеству теплоизоляционного слоя. Материал не должен впитывать влагу, воздействию которой он будет подвергаться во время каждого дождя. Поэтому чаще всего используются пенополистироловые плиты, они практически не поглощают воду. Плиты никак не крепятся на слой гидроизоляции, так как любое крепление будет затруднять сток воды.

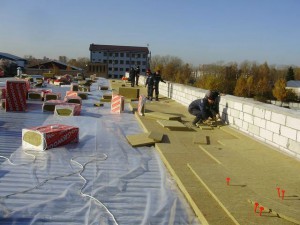

Устройство теплоизоляции

Повышенная влагостойкость и низкий уровень водопоглощения применяемого теплоизоляционного материала – одно из важнейших требований, т.к. в конструкции инверсионной кровли утеплитель не защищен и подвергается постоянному воздействию влаги. В случае применения теплоизоляционных материалов, не обладающих соответствующими характеристиками, высока вероятность не только значительного снижения теплоизолирующих свойств материала, но и его разрушение вследствие замерзания воды.

Кроме того, желательно, чтобы плиты утеплителя имели фигурную кромку, что позволит избежать возникновения «мостиков холода». Показатель прочности данного материала при 10% линейной деформации варьируется от 200 до 500 Кпа (т. е. 20 – 50 тонн/кв.м.), что позволяет подобрать материал с нужными характеристиками в каждом конкретном случае в зависимости от проектируемой нагрузки на кровлю».

Кроме экструдированного пенополистирола, в качестве теплоизоляции также может применяться вспененное стекло. Данные материалы как нельзя лучше отвечают основным требованиям для данного типа конструкции кровли, поскольку имеют закрытую гомогенную структуру ячеек, что предотвращает попадание влаги внутрь материала.

На теплоизоляционный слой укладывается слой геотекстильного материала, который препятствует попаданию гравия между плитами и помогает распределять нагрузку между плитами утеплителя.

Затем насыпают слой промытого гравия фракциями по 16-32мм и толщиной не менее 50 мм. Это нужно для того, чтобы защитить утеплитель от ветра и ультрафиолетового излучения.

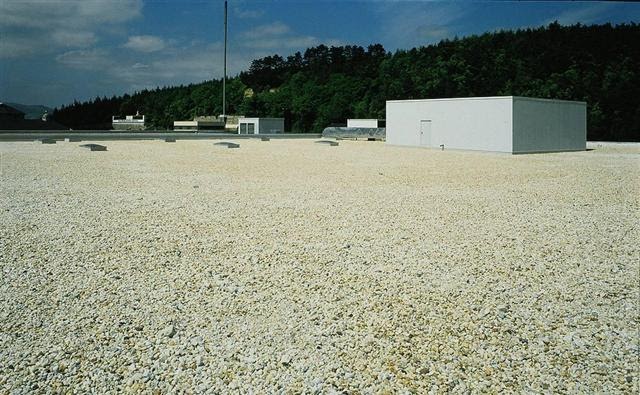

Засыпка поверхности гравием

Для зеленой кровли над гравийным слоем стелится еще один геотекстильный слой, затем можно уложить плодородный слой для растений.

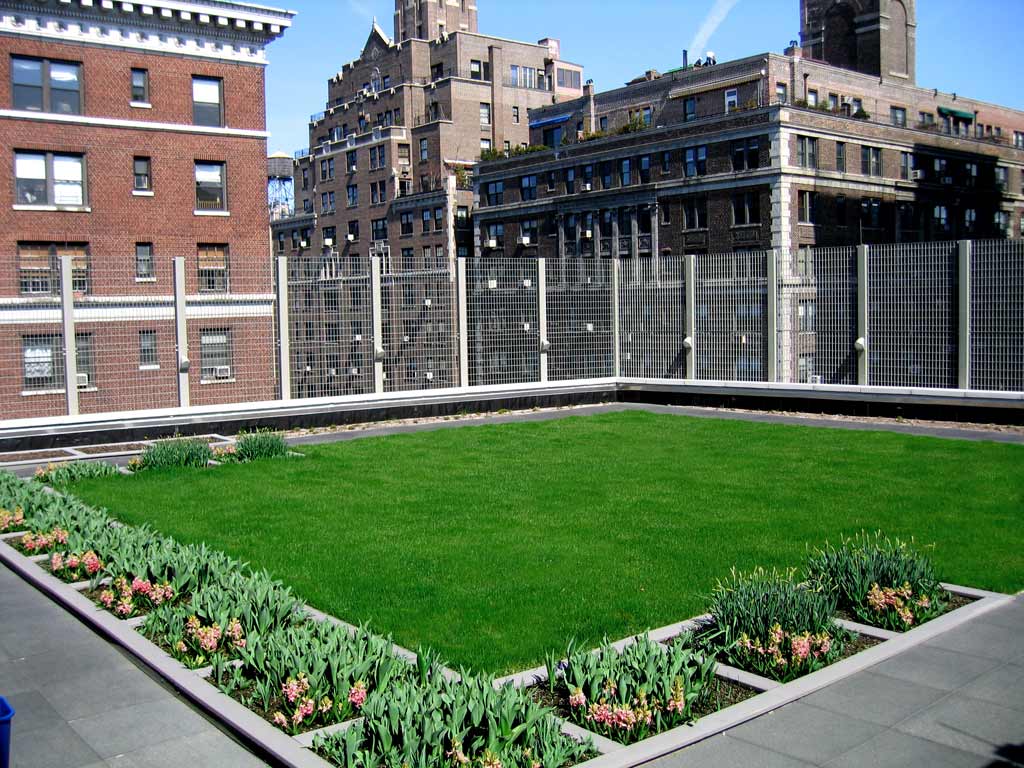

Клумбами, газоном и зелеными насаждениями покрывается верхний кровельный слой, а тротуарной плиткой облагораживается пешеходная зона. Учитывая то, что почвенный слой и плитка выступают в роли дополнительной нагрузки на здание, его несущие конструкции должны быть по максимуму прочными.  Окончательное покрытие
