4 Определение номинальной мощности двигателя

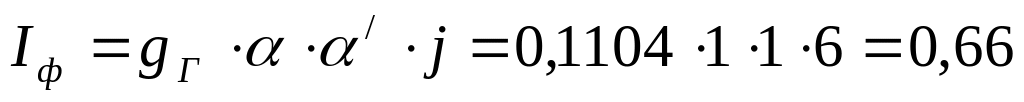

4.1 Фазный ток двигателя:

, (30)

где - площадь поперечного сечения неизолированного провода;

j- плотность тока, j=5…7А/мм²

4.2 Полная мощность двигателя:

(31)

4.3 Ориентировочная мощность на валу:

, (32)

и - принимаются ориентировочно по справочникам или из приложения 5[1].

=73%

=0,86

По каталогу для двигателей серии 4А принимается номинальная мощность двигателя.

Выбираем двигатель 4АА56В2У3: P_ном=250Вт; В_о=0,97Тл; J=6А/мм²; =73%; =0,86

Определяется номинальный ток двигателя:

(33)

4.4 Линейная нагрузка электродвигателя:

(34)

Полученное значение линейной нагрузки сравнивается с рекомендуемым (приложение 2 [1] ).

А_табл=18000 А/м

5 Выбор типа обмотки, составление схемы и таблицы обмотки

Выбираем однослойную цепную обмотку.

Z=24

2p=4

Ĩ=0,6

6 Определение размера и массы обмотки

6.1 Средняя длина катушек:

(35)

6.2 Длина лобовой части обмотки статора:

(36)

Так как 2р=8 , из таблицы 2.1.[1] коэффициенты k_л и В принимаем k_л=1,5;В=15мм

6.3 Средняя длина полувитка обмотки:

(37)

6.4 Масса меди обмотки статора без изоляции:

(38)

7 Расчет магнитной цепи

7.1 Уточняем значение потока по принятому числу витков:

(39)

7.2 Магнитная индукция в зазоре:

(40)

7.3 Магнитное напряжение (магнитодвижущая сила – МДС) в воздушном зазоре:

, (41)

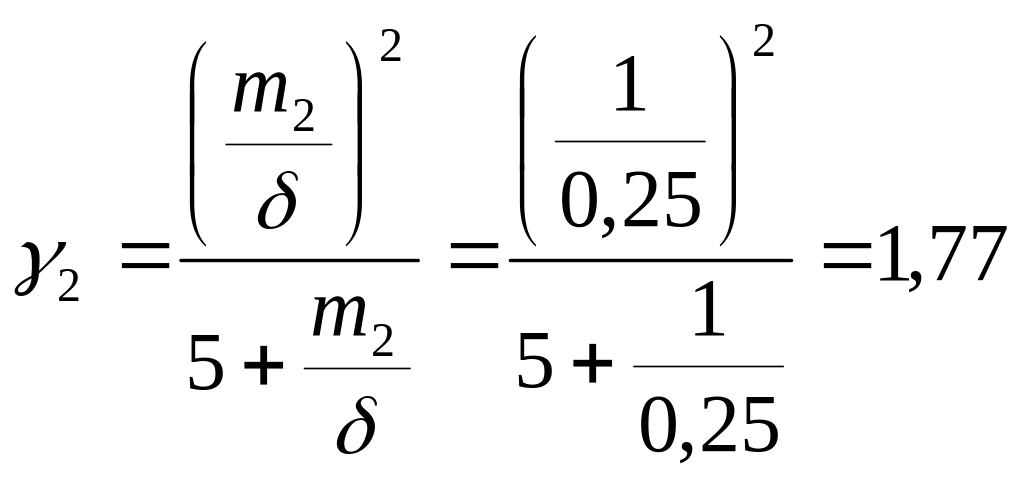

где - коэффициент воздушного зазора. При полузакрытых пазах ротора и статора:

, (42)

где

(43)

(44)

7.4 МДС в зубцах статора:

(45)

определяется по значению индукции в зубцах по таблице 6.2. приложения 6 [1].

7.5 МДС в зубцах ротора:

(46)

7.6 МДС в ярме статора:

(47)

по значению В_с определяется по таблице 6.1. приложения 6 [1].

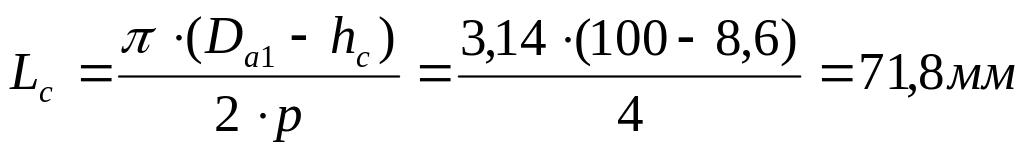

Длина средней магнитной линии потока в ярме статора:

(48)

7.7 МДС в ярме ротора:

(49)

Длина средней магнитной силовой линии потока в ярме ротора:

(50)

7.8 Полная магнитодвижущая сила магнитной цепи двигателя на пару полюсов:

(51)

7.9 Намагничивающий ток:

(52)
