Вопросы к контрольной работе №2.

1. Что такое контраст? Чем контраст отличается от яркости?

Контраст – отношение интенсивностей (яркостей) ; Яркость – это плотность тока в единице телесного угла , где L – яркость, I – сила света (плотность тока), S – площадь освещаемого участка, Θ – угол между падающим пучком и нормалью (телесный угол). При увеличении яркости контраст - ухудшается. Можно сказать, что яркость – общая интенсивность изображения, а контраст – разница в интенсивности отдельных участков.

2. Какой вид контраста называют амплитудным?

Различие изображения отдельных элементов структуры, вызванное изменением интенсивности волн, формирующих изображение. Делится на абсорбционный и дифракционный

3. Какой вид контраста называют фазовым?

Различие изображения отдельных элементов структуры, вызванное интерференцией волн, формирующих изображение.

4. С чем связан абсорбционный контраст?

Абсорбционный контраст может быть вызван 1) различием химического состава μ = μ (x,y,z) 2) различием в толщине образца t = t (x,y). Для образования не требуется кристаллическая структура. Ухудшается когда увеличивается размер АД или увеличивается ускоряющее напряжение.

По закону поглощения:

5. С чем связан дифракционный контраст?

Вызван различием брегговских условий (наличия отражающих плоскостей и отклонения от точного Брегговского положения) в различных частях образца. Наблюдается в светлом и темном поле. Наиболее четко проявляется в условиях, когда только одно семейство плоскостей находится в окрестности точного брегговского положения.

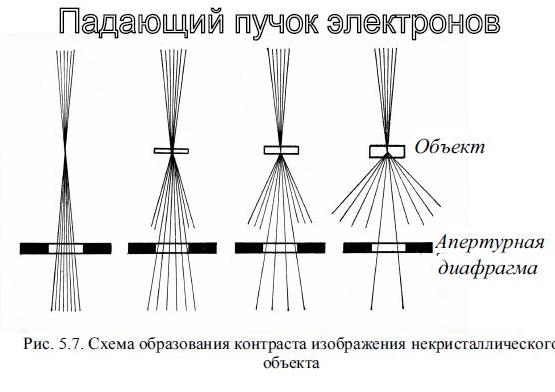

6. Каковы возможные причины контраста при анализе аморфных образцов?

Для аморфных объектов образование контраста связано с различной толщиной или/и плотностью разных участков объекта. Чем толще (или плотнее) участок образца, тем в большем интервале углов происходит рассеяние электронов. Размер апертуры в ПЭМ составляет величину порядка 10^–2...10^–3 рад. Поэтому чем больше интервал углов рассеяния, тем меньше часть интенсивности падающего пучка электронов I₀, которая пройдет через такую малую апертуру, и тем темнее будет изображение этого участка на светлопольном изображении

7. Каковы возможные причины контраста при анализе биологических объектов?

-----------------------------------------------------------------------------------------------------------------------

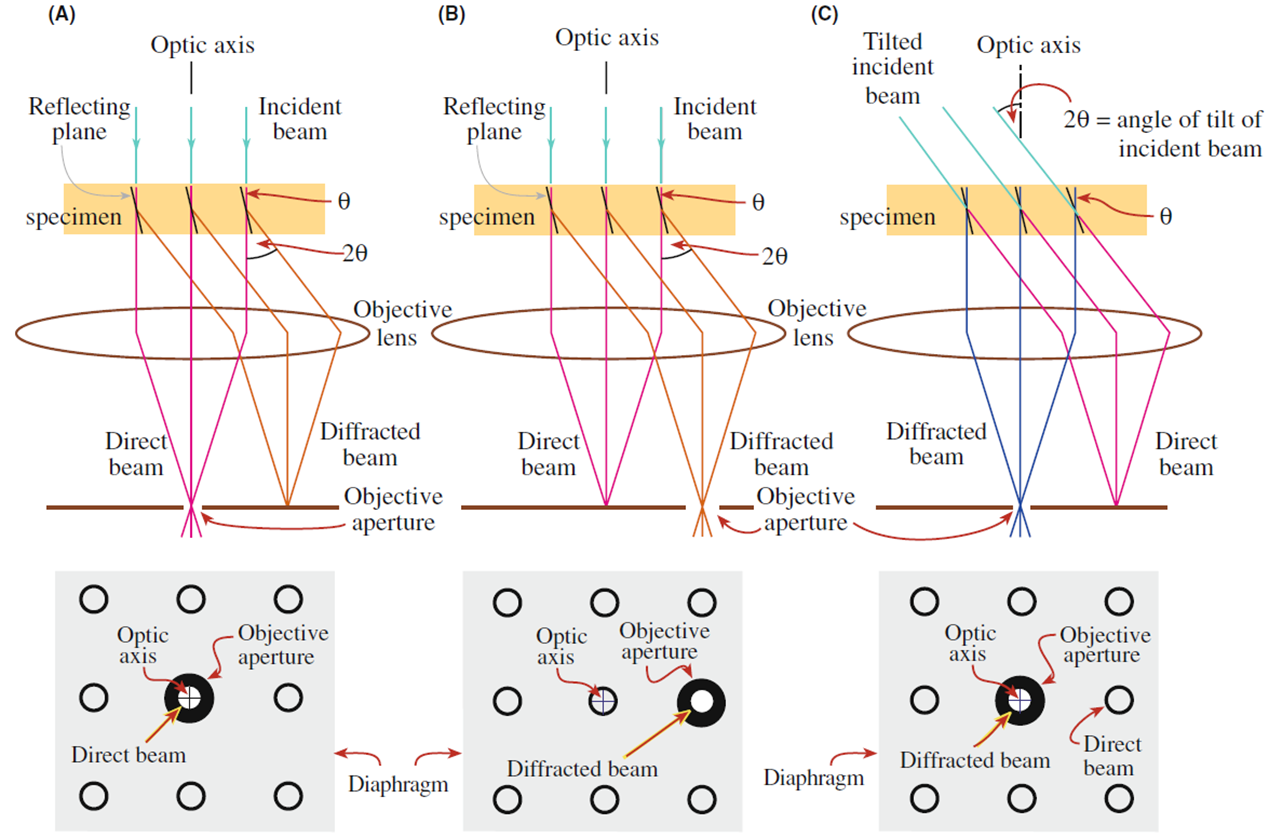

8. В чем различие хода лучей при формировании изображений в светлом и в темных полях?

Светлопольное изображение формируется прямым пучком, а темнопольное – дифрагированным (Апертурная диафрагма отсекает все дифрагированные лучи и оставляет только проходящий – светлое поле, оставляет только один дифрагированный луч, отсекая падающий и остальные дифрагированные – темное поле). Поэтому те участки образца (зерна, субзерна или различающиеся по кристаллической структуре частицы фаз в гетерогенных сплавах), которые ближе к отражающему положению (брэгговскому положению для определенного семейства (hkl))), будут на светлопольном изображении темнее (I_пр меньше), а те, которые больше отклоняются от отражающего положения – светлее (I_пр больше). На темнопольном изображении картина будет обратна.
