2.4.2. Описание лабораторных макетов аналоговой электроники
В лабораторном цикле использованы два лабораторных макета, лицевые стороны которых изображены на рисунках 5, 6.
Основной каждого лабораторного макета является односторонняя печатная плата. На стороне печатных плат проводников и площадок расположены и распаяны элементы платы; на лицевой стороне показаны схемы и расположены приемные части гнезд. Монтаж печатной платы защищен прозрачным оргстеклом, на котором размещена ответная часть разъема ДВ-9, позволяющая подать питание на плату от источника питания.
Соединения, необходимые для получения исследуемых схем, осуществляются перемычками, обеспечивающими замыкание гнезд с «тонкими» входами. Гнезда с входами большего диаметра предназначены для подключения источников сигнала (генераторов) и средств наблюдения (вольтметров).
Значения номиналов большинства резисторов и конденсаторов указаны на схемах лицевой стороны макета; на обратной стороне печатной платы также можно определить номиналы электронных компонент, а также найти номер макета.
Большинство из примененных резисторов имеет 5 % разброс номинала, часть резисторов (например, R1, R2, R3 макета № 1; R9-R12, R17-R18 макета № 2) имеют 1 % разброс.

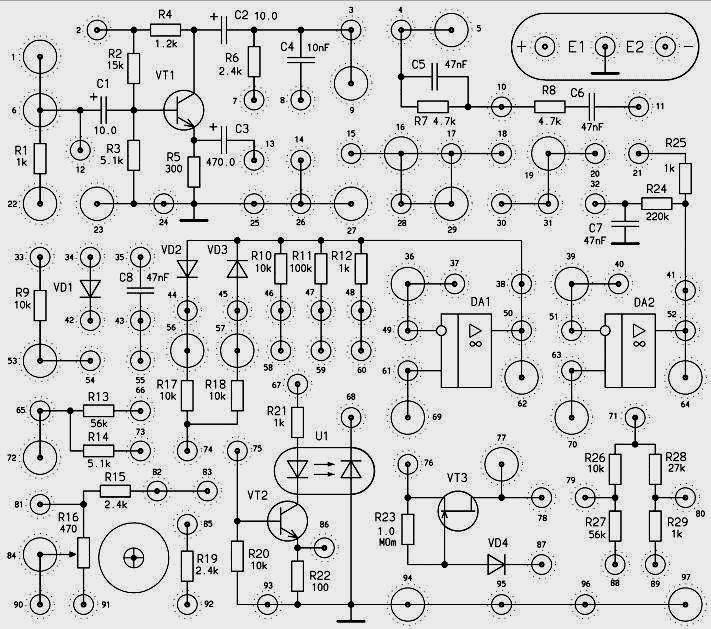

Рис. 5. Передняя панель лабораторного макета № 1

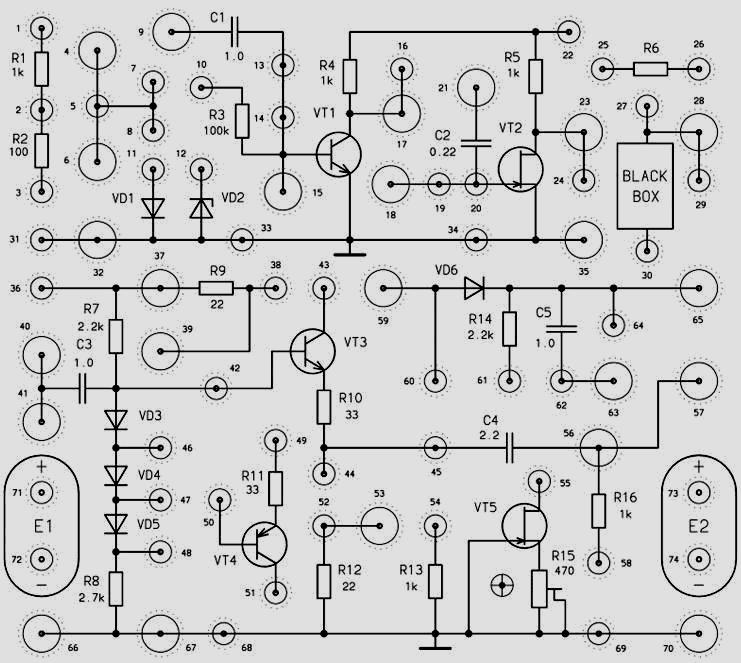

Рис. 6. Передняя панель лабораторного макета № 2
В лабораторном макете № 1 источники Е1 и Е2 между собой изолированы и ни один из выводов не присоединен к земельным шинам макета; в макете № 2 минус источника Е1 объединен с плюсом источника Е2 и присоединен к земельным шинам макета. Указанные на передней панели лабораторного макета № 1 земляные шины между собой не соединены.
Если какая-то из них не используется по прямому назначению, т. е. как общий земляной провод схемы, то она может быть использована как размножитель узла исследуемой схемы.
Такую же возможность может предоставить при грамотном их использовании набор гнезд:
4, 5, 6, 7, 8; 27, 28, 29; 12, 13; 40, 41; 38, 39; 56, 57 макета № 1;
15-18, 28, 29; 19, 20, 30, 31 макета № 2.
В отличие от макета № 1 земляные шины макета № 2 между собой соединены!
Через разъем ДВ-9, установленный в корпус источника питания, на лабораторный макет подается два напряжения постоянного тока Е1 и Е2.
2.4.3. Соединения между настольной рабочей станцией и лабораторной установкой аналоговой электроники
В зависимости от вида исследований рабочая станция и лабораторная установка соединяются проводами и кабелями. Для рабочей станции провод заканчивается однополюсной вилкой (тип bananа), для лабораторной установки – «тонкой» вилкой. К осциллографу и цифровому мультиметру NI ELVIC кабель подсоединяется через BNC-разъемы. Ответная часть для установки – вилка.
