Анотація

Курсовий проект складається з графічної та текстової частин.

Графічна частина має 2 аркуші формату А1.

На першому листі відображено:

- фасад 1-5;

- фасад А-Б;

- план на відмітці ±0,000;

- план на відмітці ±3,100

- генеральний план забудови;

- розріз 1-1.

- Таблиці експлікації приміщень та будівель до генплану

На другому листі відображено:

- план покрівлі;

- план фундаментів;

- план перемичок;

- план плит перекриття;

- вузли.

Пояснювальна записка має 40 сторінок, 2 рисунки, 11 таблиць.

Курсовий проект розроблений на тему «Автомийка». Рельєф місцевості, де зводиться будівля, рівний, відвід поверхневих вод здійснюється через зливну каналізацію. Територія забудови благо улаштована, озеленена. За розрахунками відсоток озеленення відповідає нормі. Дороги прийняті шириною 6м.

Згідно діаграми, переважаючі вітри ПнЗх, тому на генплані будівлю розташовую так, щоб переважаючі вітри передавали навантаження в кут будівлі або її торець.

Крім будівлі, що проектується, на генплані зображені: магазини, мінімаркетжитлові будинки,аптека, кафе, аптека

Будівля безкаркасного типу з розмірами у вісях 1-5–27,000м, у вісях А-Б –8,100м.Житлова будівля має просту конфігурацію в плані у вигляді прямокутника, двоповерхова без мансарди. Висота приміщення 2,9м. висота поверху 3,1м.

Фундаменти прийняті стрічкові монолітні 400 мм. Зовнішні і внутрішні стіни із силікатної цегли товщиною 380 мм, перегородки – 120 мм. Плити перекриття – залізобетонні багатопустотні товщиною 220 мм, дах плоский, покрівельний матеріал – руберойд на бітумній мастиці. Вікна та двері з металопластиковим перехрестям, підлоги – лінолеум, керамічна плитка,бетон.

Розроблені вузли: розріз і фрагмент розкладки конструкцій фундаменту; склад і конструкція покрівлі.

Розглянуті питання енергозбереження, цивільної оборони, охорони навколишнього середовища.

Зміст

Завдання

Анотація

Введення

1. Генеральний план забудови. Техніко – економічні показники

1.1 Техніко – економічні показники генерального плану

2. Об,ємно – планувальне рішення будівлі

2.1 Техніко – економічні показники,

обємно – планувальне рішення будівлі

3. Інженерно – технічне обладнання будівлі

4. Характеристика конструктивних елементів

4.1 Фундаменти та основи під них

4.2 Стіни

4.3 Теплотехічний розрахунок зовнішнього огородження

4.4 Перемички

4.5 Плити покриття та перекриття

4.6 Дах і покрівля

4.7 План крокв. Специфікація елементів крокв.

4.8 Вікна та двері

4.9 Сходи

4.9 Підлоги

5. Зовнішнє та внутрішнє опорядження будівлі

6. Зведена специфікація залізобетонних виробів

7. Цивільна оборона

8. Охорона навколишнього середовища

9. Енергозбереження

10. Перелік посилань

Введення

Будівельний комплекс України складається з таких основних блоків: виробництво будівельних матеріалів (галузь промисловості); власне будівництво; будівельне машинобудування; проектно-конструкторські та дослідні роботи в галузі будівництва. Частка будівельного комплексу в народному господарстві досить значна. В Україні питома вага в ВВП тільки будівництва становить 8% . Комплекс охоплює майже 10% усіх зайнятих в народному господарстві, з них 6% — в будівництві.

Будівництво — дуже чутливий показник стану економіки країни. Так, фаза підйому в економіці найперше відчувається саме у будівництві, бо швидко збільшуються капіталовкладення в основні фонди. Зростання рівня життя населення відбивається на розширенні житлового й соціально-культурного будівництва. У фазах спаду й кризи темпи падіння обсягів будівництва чи не найбільші серед інших галузей народного господарства. Водночас будівництво може стати важливим регулятором розвитку економіки. Ось, наприклад, в часи "великої депресії" 30-х років президент США Ф, Рузвельт ініціював на державний кошт нечуване доти за обсягом будівництво шляхів, мостів, соціально-побутових споруд. Це потребувало значної кількості будівельних матеріалів, металевих конструкцій, скла, деревини тощо. З'явився стимул для пожвавлення виробництва. Окрім того, тисячі безробітних отримали роботу; купівельна спроможність населення почала зростати, а це, в свою чергу, стимулювало виробництво товарів легкої й харчової промисловості, розвиток сільського господарства й сфери послуг. Згодом для цих галузей настала нагальна потреба в новому обладнанні - запрацювало машинобудування. Економіка зміцніла, кризу було подолано.

1 Генеральний план забудови. Техніко – економічні показники

Будівля будується в місті Дніпродзержинськ Дніпропетровської області.

Площадка, де розташовується будівля, відповідає вимогам санітарних норм.

При проектуванні генерального плану користувалась ДБН 360 – 92* "Планування та забудова міст, селищ, сільських населених пунктів".

Територія ділянки упоряджена, озеленена деревами листяної породи рядової і групової посадки.

Згідно СНиП II. 01.01-85 „Строительная климатология и геофизика” і СНиП II. 01.07-82 „Нагрузки и воздействия” для даного району приймаю:

- нормативний швидкісний натиск вітру – 380 Па;

- нормативна глибина промерзання грунту – (-)0.99м.;

- розрахункова глибина промерзання грунту дорівнює 1,2 х 0,99 = 1,18м;

- розрахункові зимові температури:

- середня найбільш холодної доби – (-)260С;

- середня найбільш холодної п’ятиденки – (-)240С.

- район по сніговим навантаженням - І

- район по вітровим навантаженням - ІІІ

При проектуванні будівлі враховую переважаюче направлення вітрів, що особливо важливо при плануванні відносно сторін світу.

Для побудови „рози вітрів” приймаються дані з додатку по СНиП ІІ. 01.01-85 .

Таблиця 1- Повторюваність вітру по направленнях, %

	Пн	ПнСх	Сх	ПдСх	Пд	ПдЗх	Зх	ПнЗх
Січень	9	13	10	15	15	13	9	16
Липень	17	9	6	5	9	8	15	31
Середнє	13	11	8	10	12	10,5	12	23,5

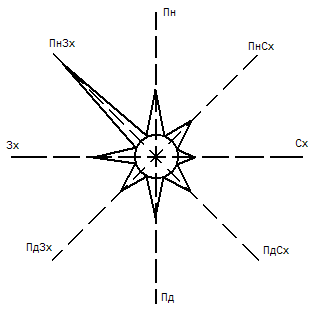

Рисунок 1 "Роза вітрів"

Згідно діаграми, переважаючі вітри ПнЗх, тому на генеральному плані будівлю розташовую так, щоб переважаючі вітри були направлені в кут будівлі або її торець.

Крім будівлі, що проектується, на генеральному плані знаходяться:аптека, магазин,супермаркет,існуючі житлові будинки,головні та допоміжні дороги.

Рельєф місцевості рівний, відвід поверхневих вод здійснюється через зливову каналізацію. Дороги приймаю шириною 6м, 3м, тротуари – 1,5м.

1.1 Техніко – економічні показники генерального плану

1. Аз – площа забудови території:

Аз = а х в, м2 (1)

де а – ширина площі забудови, м

в – висота площі забудови, м

За формулою (1):

Аз =270 х 170= 45900м2

Аз =45900м2

2. Аб – площа зайнята будівлями і спорудами:

Аб = Аб1 + Аб2 + ... + Абn , м2 (2)

де Аб1 ,Аб2 ,Абn – площі будівель і споруд.

За формулою(2) Аз=221,94+375+65+32,5+100+157,5= 952м2

3. Ад – площа зайнята дорогами, тротуатами, під'їздними шляхами:

Ад = Ад1 + Ад2 + ... + Адn, м2 (3)

де Ад1, Ад2, Адn - площа будівель і споруд За формулою(3) Ад =1332+385+390+390+810+112+6,25+4,5+4,5= 3434,25м2

4. Аоз – площа озеленення:

Аоз = Аз - Ад - Аб, (4)

Аз – площа забудови

Аз – площа будівель і споруд

Ад – площа доріг

За формулою(4)

Аоз = 45900 - 3434,25 – 952 = 41513,75м2% озеленення:

%оз = Аоз/Аз•100% (5)

Аоз – площа озеленення

Аз – площа забудови

За формулою (5):

%оз =41513,75/45900 х 100 % =90%

Відсоток озеленення відповідає нормі.

2 Об,ємно – планувальне рішення будівлі

Технічна автомийка має просту конфігурацію в плані у вигляді прямокутника, двоповерхова.

Габаритні розміри будівлі:

• ширина в осях А – Д : 8,100 м;

• довжина в осях 1 – 5 : 27,000м;

• висота будівлі в осях 1-3, А-Б : +7500

• висота приміщення в осях 1-3, А-Б : 2,9 м ,в осях 3-5 ,А-Б : 4,3 м.

• відмітка рівня чистої підлоги 0,000м;

• відмітка рівня землі: - 0,200м;

• відмітка рівня низу вікна: + 3,300м.

• Зовнішні і внутрішні стіни цегляні, товщиною:

• t = 380мм, з прив´язкою: 190мм;

Внутрішній об´єм будівлі складається з просторових ячейок – приміщень різного призначення.

Будівля має ІІ ступінь довговічності , відноситься до ІІ класу відповідальності і до ІІ ступеню вогнестійкості.

Будівля без підвалу, побудована по безкаркасній схемі, призначена для тимчасового перебування людей.

2.1 Техніко – економічні показники

об´ємно – планувального рішення будівлі

1. Площа забудови – Аз – виміряна по зовнішнім граням стін на рівні цоколю:

Аз = (а + 2•с) х (в + 2•с), (6)

де a – довжина будівлі, м

b – ширина будівлі, м

с – зовнішня прив’язка, м

За формулою (6):

Аз = (27,400+ 2•0,19) х (8,100 + 2•0,19) =235,6м2

2.Корисна площа – Ак – площа зайнята приміщеннями по всім поверхам за винятком площі сходинкових кліток, вбудованих шаф:

За формулою (7):

Ак=1,62+1,62+41,04+87,4+38,19+18,81+46,75+2,04+4,48+20,03+46,75=265,25 м2

Ак =265,25 м2

3.Житлова площа – Аж – площа приміщень, в яких проходе робочий процес

За формулою (8):

Аж=41,04+15,66+87,4+38,19+20,03+46,75=249,07 м2

Аж = 249,07 м2

4. Будівельний об´єм – Vб – добуток площі забудови на висоту будівлі до утеплювача:

Vб = Аз•Ндо ут. , м3 (9)

де - площа забудови будівлі

– висота будівлі до утеплювача

За формулою (9):

Vб(1) =235,6 6,53=1538,5 м3

Vб(1) = 1538,5 м3

Vб(2) = 235,6 5,30=1249

5.Коефіцієнт економічності планування будівлі – k1 – показує, що при зменшенні підсобної площі, економічність планування підвищується:

k₁ = А_Ж/А_к

За формулою (10) k₁=249,07/262,25=0,9

k₁ = 0,9

6. Коефіціент доцільності об'ємно-планувального рішення будівлі:

k₂ = V_б / А_к (11)

За формулою(11):

k₂₍₁₎ =1538,5/262,25=5,9

k₂₍₂₎ =1249/262,25=4,8

Чим менше абсолютне значення k₂, тим економічніше використаний внутрішній простір будівлі.

3 Інженерно – технічне обладнання будівлі

Опалення водяне, індивідуальне,яке подається від двоконтурного котла марки KOSPEL EKCO L1Fz 4.

Водопостачання централізоване від діючої міської мережі. Напір води – 11,6 – 15,7мм водяного стовпа.

Каналізація господарсько – побутова зі зливом в міську мережу.

Електропостачання – від міської мережі 380/220 В.

Вентиляція природня через кватирки вікон та вентиляційні канали.

Усі приміщення мають природне освітлення. Згідно норм проектування прийнята світлова площа віконних отворів 1/10 від площі підлоги кімнати. Будівля обладнана супутниковим телебаченням та мережею Інтернет.

.1 Фундаменти та основи під них

Основою під фундаменти є суглинки з розрахунковим опором σ = 2,5 кг/см², товщина шару суглинка 3м.

Фундамент стрічковий монолітний товщиною 400 мм, улаштований під зовнішні та внутрішні стіни відповідно з жорсткого бетону класу В 15.

Глибина закладення фундаменту прийнята 1.600м, так як глибина промерзання ґрунту -0,99м і будівля прийнята без підвалу. Відмітка підошви фундаменту

-1,700м.

Під фундаменти виконана підошва з бетону,t = 100мм на відмітці – (-)1.800

Горизонтальна гідроізоляція прийнята з одного шару руберойду на відмітці

-0.020м.

Відмітка поверхні землі -0.100м.

4.2 Стіни

Зовнішні та внутрішні стіни виконані з червоної обжигової цегли, товщиною ,t = 380мм.

Приймаю стіни з прив'язкою до вісей: –190мм;

Перегородки гіпсокартонні, t = 80мм.

З урахуванням теплотехнічного розрахунку зовнішньої стіни приймаю армовану цегляну кладку, утеплену пінопластом. Пінопласт,t=120мм улаштовується по зовнішній стороні стіни, зверху виконана армована штукатурка з послідуючим оздобленням.
