4.4Подбор стержней фермы жесткости
Стержни фермы жесткости сконструированы из уголка №5
Требуемая площадь поперечного сечения
=
=0,16*10-4м2
Гибкость стержня
,где l-длина стержня
Находим приведенную гибкость
=121,
определяем коэффициент изгиба =0,52(Расчет и проектирования сварных конструкций, приложение7)
Проверка
4.5Подборсечений раскосов
Подбор сечения для раскоса 01/
Состоящего из одного уголка. Первым делом необходимо определить требуемую площадь поперечного сечения уголка.
Требуемая площадь поперечного сечения :
,
Где N-усилие в стержне=5,4кН
-допускаемое напряжение=160МПа
-коэффициент понижения допускаемых напряжений
Где Кэ-коэффециент концентрации =3,2

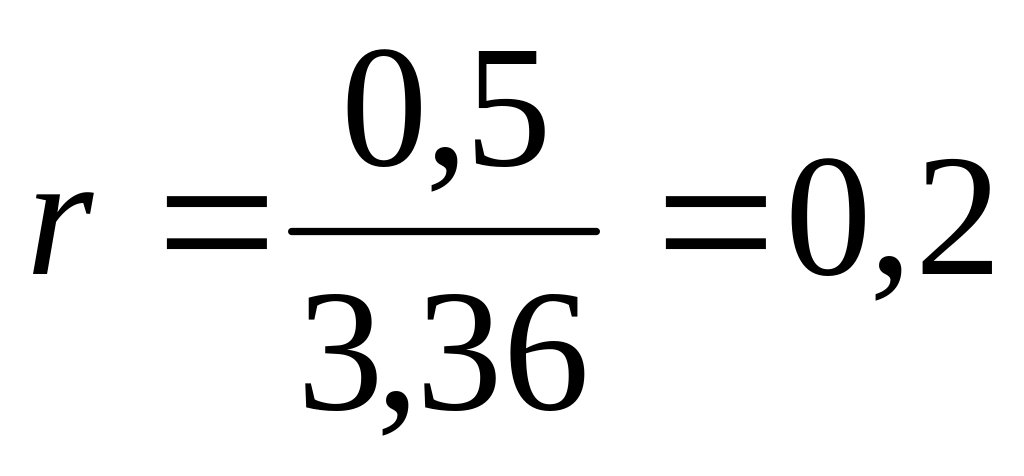

r=
-симметричность
циклов
=0,47
=

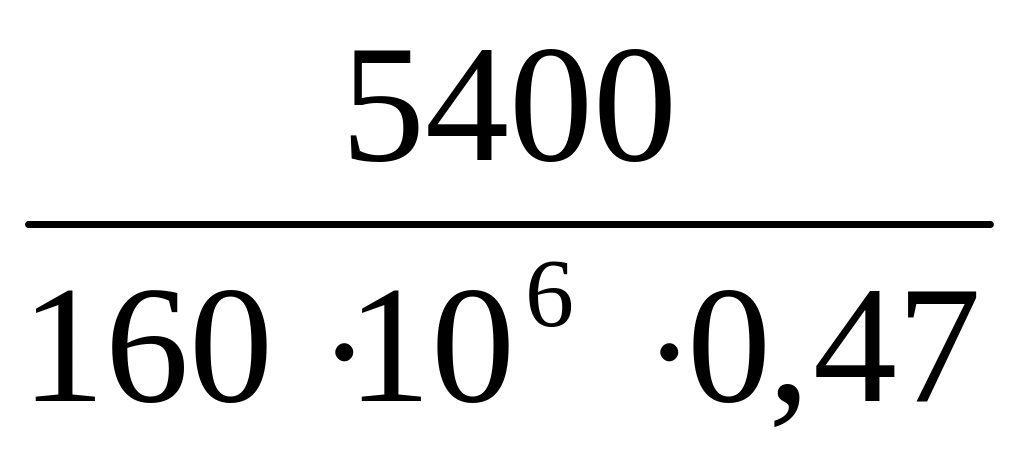

=0,7*10-4м2
Выбираем из сортамента уголок №5
Fуг=4,8*10-4м2
=0,0153м

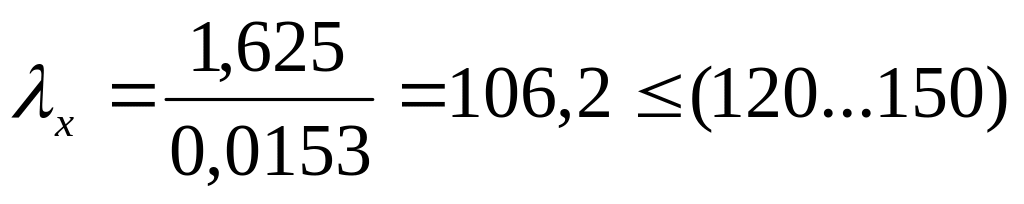

Гибкость стержня относительно x и y
,где l-длина стержня
определяем коэффициент изгиба =0,68(Расчет и проектирования сварных конструкций, приложение7)
Проверка
4.6Подборсечений раскосов
Подбор сечения для раскоса 1/2
Состоящего из одного уголка. Первым делом необходимо определить требуемую площадь поперечного сечения уголка.
Требуемая площадь поперечного сечения :
,
Где N-усилие в стержне=4,8кН
-допускаемое напряжение=160МПа
-коэффициент понижения допускаемых напряжений
Где Кэ-коэффециент концентрации =3,2
r=
-симметричность
циклов
=0,5
=
=0,42*10-4м2
Выбираем из сортамента уголок №5
Fуг=4,8*10-4м2
=0,0153м
Гибкость стержня относительно x и y
,где l-длина стержня
определяем коэффициент изгиба =0,55(Расчет и проектирования сварных конструкций, приложение7)
Проверка
Все полеченные результаты заносим в таблицу 3
Таблица3.
Подбор сечений стержней
Стержень |
Сечение |
F,м2 |
L,м |
|
|
|
|
01 |
уголок |
№5 |
4,8*10-4 |
1 |
0,76 |
78,3 |
33 |
0/1/ |
уголок |
№5 |
4,8*10-4 |
1 |
0,76 |
78,3 |
33 |
01/ |
уголок |
№5 |
4,8*10-4 |
1,4 |
0,68 |
106,2 |
17 |
11/ |
уголок |
№5 |
4,8*10-4 |
0,8 |
0,76 |
121 |
5 |
12/ |
уголок |
№5 |
4,8*10-4 |
1,4 |
0,55 |
106,2 |
8 |
