102. Подбор сваебойного оборудования.

— применяется для погружения железобетонных, деревянных и металлич. свай при сооружении мостов, причалов, дамб, пром. и жилых зданий, стр-ве линий электропередачи, эстакад и др. строит, объектов. Сваебойное оборудование используется также для погружения бетонного, металлич. и деревянного шпунта при стр-ве перемычек гидротехнич. сооружений и при глубоких вскрышных работах против обвалов. В комплект сваебойного оборудования входят сваебойные молоты, погружатели свай и копры.

Сваебойные молоты подразделяются на паровоздушные (одиночного и двойного действия) и дизельные. Паровоздушные молоты одиночного действия применяют в осн. для наиболее тяжелых работ — забивки железобетонных свай весом до 12—15 т в грунт любой плотности. Паровоздушные молоты двойного действия являются более производительными, они служат для более легких работ — забивки свай и шпунта весом до 6 т в грунт любой плотности, особенно при забивке свай под водой. Дизель-молоты, обладающие энергетич. автономностью, применяют для забивки деревянных и железобетонных свай весом от 100 до 6000 кг в грунт средней плотности.

Для погружения свай и шпунтов также используют вибропогружатели и вибромолоты; первые — для погружения в слабые водонасьиценные и легкие грунты, а вторые — в грунты средней плотности, включая глинистые. Различают вибропогружатели и вибромолоты легкие, средние и тяжелые. Легкие применяют для забивки и извлечения стальных труб диаметром до 325 мм на глубину до 20 ж, деревянных свай и шпунта на глубину до 10 м; средние — для погружения и извлечения стального шпунта и железобетонных свай длиной до 15 м, а также свай-оболочек диаметром до 6 м на глубину 20 м; тяжелые — для погружения железобетонных свай длиной 16—18 м, колодцев — оболочек диаметром до 7 м на глубину 30—40 м. В нек-рых случаях для легких работ применяют менее эффективные механич. молоты.

Имеются также вдавливающие и вибровдавливающие агрегаты, в к-рых воздействие на сваю дополняется статич. нагрузкой. В ряде случаев они эффективнее др. видов сваебойного оборудования.

Копры служат для подвески и подъема молота и установки свай. Существуют след. копры: простые, передвигаемые вручную, для забивки вертикальных свай; универсальные самоходные на рельсовом ходу, позволяющие наклонять направляющие стрелы, выдвигать их, изменять вылет до 1 м и поворачивать ферму копра с направляющей стрелой в горизонтальной плоскости на 360°; плавучие, приспособленные для погружения свай на местности, покрытой водой; краны-копры — обычные грузоподъемные стреловые краны и экскаваторы с навесным оборудованием, приспособленные для погружения свай.

103. Определение проектного отказа свай.

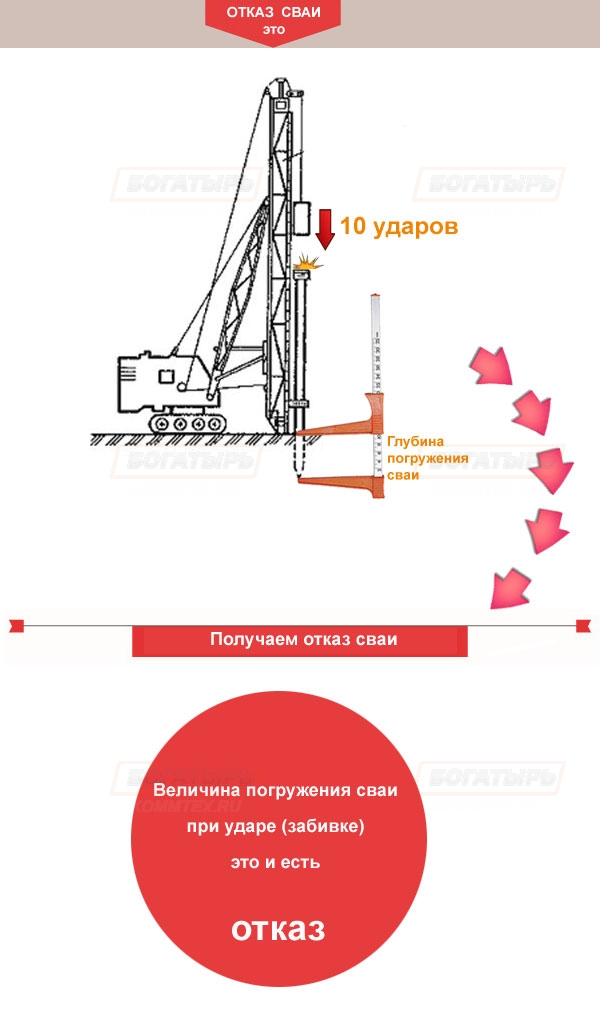

Отказом сваи называют значение, определяющее глубину погружения сваи под ударом сваебойного молота.

• Отказ измеряется с точностью до 1 мм.

• Поскольку измерить осадку от единичного удара молотом сложно, отказ принято определять с помощью среднего значения серии из 10 ударов (залог).

Говоря простым языком отказом сваи называют ее «отказ», неспособность продвигаться далее вглубь грунта ввиду его высокой твердости (плотности).
