6.Калькуляция трудовых затрат и времени работы машин
N п/п |
Наименование работ и процессов |
Обоснование |
Ед. измерения |
Кол. работ |
трудозатраты |
Примечание |
|||||
В ед.изм
|
На все здан |
||||||||||
ч.ч |
м.ч |
м.с |
ч.д |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
1 |
Кладка стен из кирпича -нар. 510мм. -вн.380мм. |
Нзт 3-34 Нзт 3-25 |
М3 М3 |
103.87 34.61 |
3.5 3.6
|
- - |
45.44 15.57 |
- - |
Кам.4р-1,3р-1 4р-1,3р-1 |
||
2 |
Монтаж перемычек |
|
Шт. |
41 |
0.45 |
0.15 |
2.3 |
0.7 |
Кам.4р-1,3р-1,2р-1 Маш. Крана 5р-1 |
||
3 |
Установка подмастей |
Нзт 3-194 Нзт 3-193 |
10М3 10М3 |
10.38 3.46 |
1.14 1.43 |
0.38 0.48 |
1.47 0.61 |
0.49 0.2 |
Плотник 4р-1,2р-2 Маш.4р-1 |
||
4 |
Подача материала -кирпич -раствор |
Нзт 1-43 Нзт 1-55 |
10000 М3 |
5.6152 34.65 |
2.8 0.52 |
1.4 0.26 |
1.96 2.25 |
0.98 1.12 |
Маш.6р-1, такелажник 2р-2 |
||
На основе калькуляции трудовых затрат разрабатывается график производства работ. |
Таблица 4
7. Потребность в материально-технических ресурсах
Требуемое количество сборных конструкций, материалов, полуфабрикатов определяется по рабочим чертежам и спецификациям их подсчет выполняется в табличной форме.
Таблица 6
№ п/п |
Наименование материла и изделий |
Наименование и обозначение норм.-технич. документов |
Единицы измерения |
Количество |
1 |
Кирпич керамический одинарный |
Кирпич и камни керамические. Технические условия СТБ 1160 |
Шт. |
56152 |
2 |
Раствор кладочный |
Смеси растворные и растворы. Строительные технические условия СТБ 1307 |
м3 |
34.65 |

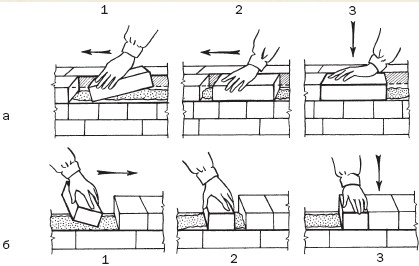

Раствор расстилают грядкой толщиной 2.. 2,5 ом, не доходя до края стены на 2...3 см. Ширина раствора для тычкового ряда 22...23 см, а для ложкового-9..,10 см. Способом вприсык кирпич укладывают без кельмы. Каменщик, держа кирпич в руке под углом к постели, двигает его к ранее уложенному кирпичу, захватывая часть раствора. Захватывать раствор начинают на расстоянии 6...7 см от ранее уложенного кирпича. Укладываемый кирпич осаживают нажимом руки. При установке кирпича на место вертикальный шов между ним и ранее уложенным камнем должен быть почти заполнен раствором.

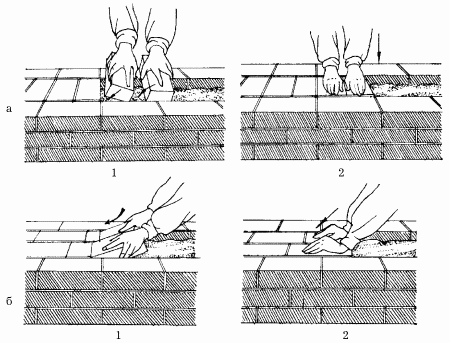

Кладку способом вприсык можно вести двумя руками, что повышает производительность труда.
Способом вприсык с подрезкой ведут кладку при необходимости полного заполнения швов раствором с расшивкой (). В этом случае раствор расстилают, отступая от края стены на 1 ом. Кирпич укладывают так же, как и при укладке способом вприсык,' а раствор, выжатый из шва на лицевую поверхность стены, подрезают кельмой.

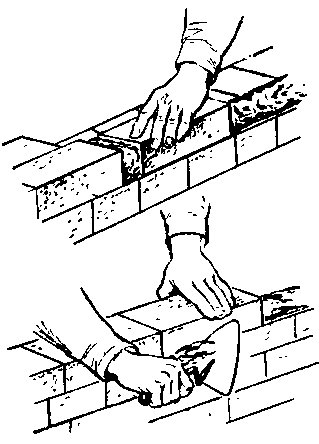

При возведении стен и столбов, воспринимающих значительные нагрузки и требующих полного заполнения швов раствором, кладку ведут способом вприжим (). Раствор на постели распределяют грядкой высотой 2,5...3 см, шириной 21...22 см под' тычковый ряд и 8...Э см —под ложковый. При укладке кирпича каменщик срезает кельмой с постели часть раствора, наносит его на грань ранее уложенного кирпича и зажимает укладываемым кирпичом, постепенно поднимая кельму.
Равномерное обжатие горизонтальной постели достигают осаживанием кирпича до уровня причального шнура. Выжатый раствор срезают кельмой. При этом горизонтальные и вертикальные швы полностью заполняются раствором.

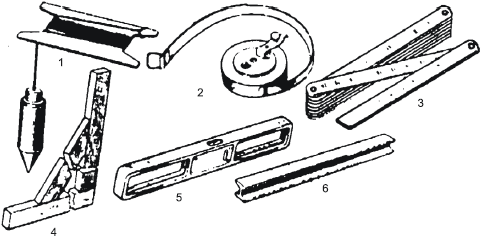

Качество кладки (правильность перевязки, толщину и заполнение швов, горизонтальность и прямолинейность рядов, вертикальность углов кладки и др.) проверяют контрольно-измерительным инструментом.
Технико-экономические показатели
Таблица№8
-
№
п/п
Техн. - эконом.
показатели
Единица
измер.
Количество
1
2
3
4
1
Трудовые затраты
Чел-дн.
69.6
2
Затраты машинного времени
Маш-дн.
3.49
3
Выработка
Шт./м3
4
Объем работ
М3
Шт.
0.49
806.78
5
Продолжительность
Выплняемых процессов
дни
9
Заключение
Список используемых источников
1.Технология строит. производства: учеб. пособие / М.П. Ржецкая- Минск:
Беларусь. 2010-359С: ИЛ.
2.Гоевой А.Ф. Курсовое и дипломное проектирование. Промышленные и гражданские здания: учеб. пособие для техникумов/ А.Ф. Гоевой , С.А. Усик –Л.: стройиздат 1987 год.
3.Технология строительного производства, курсовое и дипломное проектирование учебного пособия для строительных специальностей. Вузов. Хамзин С.К. , Карасев А.К. М: высшая школа 1989 -2016 С : ИЛ.
4.Справочник по разработке проекта производства работ/ Одинцов В.П. -Киев: Будивельник, 1982 -184С.
5.Методическое пособие по выполнению курсового проекта «Техн. Карта» для учащихся дневной и заочной формы обучения по дисциплине : Технология строит. Производства Гапонов В.В. Минск 2010 год.
6.Методическое пособие по выбору автомобильных транспортных средств для перевозки транспортных грузов. Минск 2003 год.
7.Методическое пособие по выбору монтажных кранов , страповочных и такелажных приспособлений при возведении зданий. Гапонов В.В. Минск 2004 год.
