Итоговые тесты по теме

• Образец правильной геометрической формы - это …

А) Куб

Б) Параллелепипед

В) Пирамида

Г) Тело, правильно геометрической формы

• Прибор Ле-Шателье – представляет собой

А) Пресс

Б) Весы

В) Фарфоровую ступку

Г) Объёмомер

• ГОСТ – это

А) Государственный стандарт РФ

Б) Государственный сертификат РФ

В) Отраслевой стандарт РФ

Г) Технические условия РФ

• Чтобы определить пористость нужно иметь

А) Истинную и среднюю плотности

Б) Среднюю и насыпную плотности

В) Истинную и насыпную плотности

Г) Не зависит от плотности

• Какой материал имеет среднюю плотность 50 кг/м3

А) Бетон

Б) Древесина

В) Пенопласт

Г) Кирпич

• Чем отличается водопоглощение от влажности материалов

А) Строением материала

Б) Содержанием влаги внутри материала

В) Пористостью материала

Г) Пустотностью материала

• К несгораемым материалам относят

А) Кирпич

Б) Бетон

В) Древесина

Г) Пенопласт

• Вещества, повышающие огнестойкость материалов называются

А) Антимурены

Б) Антисептики

В) Антипожары

Г) Антипирены

• Верно ли, что теплоизоляционные материалы

А) Воспринимают и передают нагрузку

Б) Обеспечивают тепловой режим помещения

В) Защищают материал от внешних воздействий

Г) Применяют для возведения специальных сооружений

• Для вычисления плотностей материалов измерение проводиться в г/см3. Как перейти в кг/м³

А) Умножить на 10

Б) Разделить на 100

В) Умножить на 1000

Г) Разделить на 10

• Расставьте плотности в порядке возрастания значения

А) истинная плотность 1.

Б) насыпная плотность 2.

В) средняя плотность 3.

12. Вычислить влажность песка, если масса пробы влажно: песка 2 кг, а масса пробы высушенного песка - 1900 г .Влажность песка составит-

А) 5,6%

Б) 5,3%

В) 5.5%

Г) 6,0%

13. Определить насыпную плотность материала, если он был высыпан в металлический цилиндр объемом 2л и масса его составляла 2600 г

А) 1300 кг /м³

Б) 1100 кг /м³

В) 1500 кг /м³

Г) 1200 кг /м³

14. Соответствие приборов и средств измерения физическим свойствам материалов

А) истинная плотность 1. Сушильный шкаф

Б) влажность 2. Ле-Шателье

В) насыпная плотность 3. Штангенциркуль

Г) Средняя плотность 4. Стандартная воронка

15. Единица измерения коэффициента теплопроводноти– это

А) кг /м³

Б) г /см³осударственный сертификат РФ

В) %

Г) Вт/м ºС

Заключение

В результате изучения темы обучающийся умеет

определять плотность, влажность, водопоглощение образцов различных строительных

Тема 1.2. Механические свойства материалов

Введение

Для правильной и полной оценке материалов при приготовлении, выборе и эксплуатации в конструкциях необходимо знать и учитывать их механические своства

Теоретический материал

Занятие №4 механические свойства материалов

Цели и задачи занятия.

В ходе проведения занятия студенты должны получить представление о механических свойствах материалов, их определении и узнать формулы для их расчета.

Теоретический материал

Прочность — свойство материала сопротивляться разрушению под действием внутренних напряжений, возникающих от внешних нагрузок. Под воздействием различных нагрузок материалы в зданиях и сооружениях испытывают различные внутренние напряжения (сжатие, растяжение, изгиб, срез и др.). Прочность является основным свойством большинства строительных материалов, от ее значения зависит величина нагрузки, которую может воспринимать данный элемент при заданном сечении.

Прочность материала характеризуется пределом прочности (при сжатии, изгибе и растяжении). Пределом прочности называют напряжение, соответствующее нагрузке, при которой происходит разрушение образца материала. Предел прочности при сжатии Rсж или растяжении Rраст, МПа, вычисляют по формуле:

Rсж (Rраст) = P/F,

Где:

P — разрушающая нагрузка, Н;

F — площадь поперечного сечения образца, мм2.

Предел прочности при изгибе R_ИЗГ:

при одном сосредоточенном грузе и образце-балке прямоугольного сечения

Rизг = ЗР/2bh2;

при двух равных грузах, расположенных симметрично оси балки

Rизг = P(l-a)/bh*,

Где:

Р — разрушающая нагрузка, Н;

l — пролет между опорами, мм;

а — расстояние между грузами, мм;

b и h — ширина и высота поперечного сечения балки, мм.

Предел прочности материала определяют опытным путем, испытывая в лаборатории на гидравлических прессах или разрывных машинах специально изготовленные образцы. Для испытания материалов на сжатие образцы изготовляют в виде куба или цилиндра, на растяжение — в виде круглых стержней или полос, а на изгиб — в виде образцов- балочек (рис. 1). Форма и размеры образцов должны строго соответствовать требованиям ГОСТа ли технических условий на каждый вид материала. В табл. 1 приведены пределы прочности при сжатии, изгибе и растяжении некоторых строительных материалов.

Прочность строительных материалов обычно характеризуют маркой, которая соответствует по величине пределу прочности при сжатии, полученному при испытании образцов стандартных формы и размеров. Для каменных материалов установлены следующие марки: 4,7, 10, 15, 25, 35, 50, 75, 100, 125, 150, 200, 300, 400, 500, 600, 800, 1000. Например, материалы с пределом прочности при сжатии от 20—29,9 МПа относят к марке 200. Марка по прочности является основным показателем для материалов, изделий и деталей, из которых выполняют несущие конструкции.

Упругость — свойство материала деформироваться под нагрузкой и принимать после снятия нагрузки первоначальные форму и размеры.

В качестве примера упругих материалов можно назвать резину, стала, древесину.

Пластичность— способность материала изменять под нагрузкой форму и размеры без образования разрывов и трещин и сохранять изменившиеся форму и размеры после удаления нагрузки. Это .свойство противоположно упругости. Примером пластичного материала служат свинец, глиняное тесто, нагретый битум.

Хрупкость — свойство материала мгновенно разру­шаться под действием внешних сил без предварительной деформации. К хрупким материалам относят природные камни, керамические материалы, стекло, чугун, бетон и т. п.

Сопротивлением удару называют свойство материала сопротивляться разрушению под действием ударных нагрузок.

Твердость — свойство материала сопротивляться прониканию в него другого материала, более твердого. Это свойство имеет большое значение для материалов, используемых в полах и дорожных покрытиях. Кроме того, твердость материала влияет на трудоемкость его обработки.

Существует несколько способов определения твердости материалов. Твердость древесины, бетона определяют, вдавливая в образцы стальной шарик. О величине твердости судят по глубине вдавливания шарика или по диаметру полученного отпечатка. Твердость природных каменных материалов определяют по шкале твердости (метод Мооса), в которой десять специально подобранных минералов расположены в такой последовательности, когда следующий по порядку минерал оставляет черту (царапину), на предыдущем, а сам им не прочерчивается

Истираемость — свойство материала изменяться в объеме и массе под воздействием истирающих усилий.

Истираемость материалов определяют в лабораториях на специальных машинах — кругах истирания.

Износ-- называют разрушение материала при совместном действии истирания и удара.

Выводы

После изучения материала становится понятно о назначении механических свойств материалов, методах их расчета.

Вопросы для повторения

1. Назовите , как называется свойство, определяемое по шкале Мооса ?

2. Укажите два свойства материала имеющие совершенно противоположные значения.

3. Какие материалы обладают пластичностью?

4. Пределы прочности при сжатии и изгибе – это одно и тоже или нет?.

5. Истираемость можно определить для каких материалов?

6. Какие приборы Вы знаете для определения механических свойств?

Наглядная информация

Таблица 8

Прочность некоторых строительных материалов

	Предел прочности, МПа, при
Материалы
	сжатии	изгибе	растяжении
Гранит	150-250	-	3—5
Тяжелый бетон	10—50	2-8	1—4
Керамический кирпич	7,5—30	1,8-4,4	—
Сталь	210-600	-	380-900
Древесина (вдоль волокон)	30—65	70—120	55—150
Стеклопластик	90—150	130—250	60—120

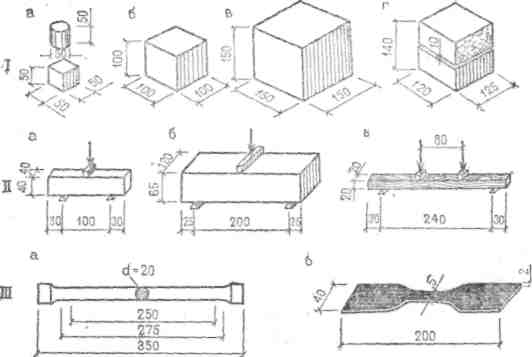

Рис. 1. Образцы для испытания материалов

I — на сжатие; а — плотный природный камень; б — пористый природный камень; в — бетон; г — кирпич (куб склеен из двух половинок); II — на изгиб: а — цементный раствор; б — кирпич; в — древесина; III—на растяжение; а — сталь; б — пластмасса

Библиографический список

1. Попов Л.Н. Строительные материалы и изделия. -М.: Стройиздат, 2003

2. Попов Л.Н. Строительные материалы и изделия.-М.:2007

Практические занятия

Занятие № 5

Лабораторная работа №3

Определение предела прочности и водостойкости

Цели и задачи выполнения практического задания:

1. Ознакомиться с методом экспериментального определения предела прочности материала при сжатии и оценке его водостойкости по коэффициенту размягчения.

Задание:

Определить водостойкость предложенных материалов.

Методические указания по выполнению задания

Приборы и материалы:

- Гидравлический пресс

- Фарфоровая чашка с водой

- Штангенциркуль

- Образцы

Ход работы:

1. Измеряем площади поверхности образцов и нумеруем их;

2. Делим образцы на две группы: №1,2 - испытываем сухими;

№3,4 – водонасыщенными (для этого помещаем образцы на 10-15 мин. в воду);

3. Испытываем образцы на прессе;

4. Рассчитываем пределы прочностей образцов:

R_сж. =

где: R_сж. - предел прочности на сжатие кгс/см² (МПа);

Р - разрушающее усилие, кгс;

S - площадь поверхности, см²

5. Рассчитываем коэффициенты размягчения образцов:

=

6. Сравниваем полученный результат с эталоном, вносим данные в таблицу 2 и делаем вывод о водостойкости предложенных материалов.

Алгоритм выполнения

Применены технологические инновации - использовано лабораторное оборудование и средства измерения Испытательной лаборатории.

1. Разделиться на две бригады.

2. Пройти в помещение лаборатории, предварительно выслушав инструктаж по технике безопасности поведения на лабораторных занятиях.

3. Каждая бригада получает материалы у лаборанта.

4. Используя необходимое оборудование и средства измерения произвести исследования материалов.

5. Вернуться в лабораторию

6. Произвести необходимые расчеты

7. Сравнить полученные данные с справочными данными ГОСТа и сделать вывод по работе

8. Защитить работу у преподавателя.

Справочная информация

Таблица 9

Показатели	Образцы
	Сухая древесина	Сухой гипсовый камень	Насыщенная древесина	Насыщенный гипсовый камень
1 . Площадь поперечного сечения, см2
2. Разрушающее усилие, кгс
3.Предел прочности кгс/см2 (МПа)

Вопросы для самопроверки

1. Что такое водостойкость?

2. Что такое коэффициент размягчения?

3. Какие приборы используются в работе?

4. Какая формула используется в работе?

5. Какая единица измерения в рассчитываемой величине?

Вид контроля

Защита
