Міністерство аграрної політики та продовольства україни

ЖИТОМИРСЬКИЙ НАЦІОНАЛЬНИЙ АГРОЕКОЛОГІЧНИЙ УНІВЕРСИТЕТ

Методичні рекомендації

ДО ВИКОНАННЯ ЛАБОРАТОРНОЇ РОБОТИ №9

НА ТЕМУ: «ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТРАНСПОРТУЮЧИХ МЕХАНІЗМІВ»

з дисципліни:

Технічне обслуговування машин та обладнання

для студентів ОКР «Спеціаліст» та «Магістр»

кафедри процесів машин і обладнання інженерно-технічного факультету

Житомир, 2014

Мета роботи: вивчити структуру, технологію та правила виконання ТО транспортуючих механізмів.

ЗМІСТ

Теоретичні відомості з теми	2
1.1. Транспортуючі механізми кормоцехів	2
1.2. Стрічкові транспортери ЛТ-6 і ЛТ-10	5
1.3. Стрічкові ковшові норії	7
1.4. Завантажуючі й вивантажуючі шнеки ШЗС-40М і ШВС-40М	9
1.5. Транспортуючі механізми для видалення гною	11
2.Хід проведення	11
3.Правила техніки безпеки	12
4.Вимоги до звіту	12
5. Вимоги до захисту	13

Матеріальне забезпечення: методичні рекомендації, плакати транспортуючих механізмів.

Навчальні матеріали

1. Брагінець М.В., Педченко П.В., Резчик І.Г. Монтаж, експлуатація і ремонт машин у тваринництві. - K.: Вища шк. 1991.

2. Статних М.Н. Технічне обслуговування та ремонт машин і обладнання ферм. - K.: Урожай, 1973.

3. Андреев П.А., Муллаянов Р.Г., Лисовский А.Г. Техническое обслуживание машин и оборудования в животноводстве. - М.: Росагропромиздат, 1991. – 224 с.

1. Теоретичні відомості з теми

1.1. Транспортуючі механізми кормоцехів

До транспортуючих систем кормоцехів відносять скребкові і стрічкові транспортери роликового та безроликового типу, шнеки завантажувальної і вивантажувальної дії, стрічкові й ковшові норії.

Подача кормів на обробку і їх видача здійснюється скребковими транспортерами безперервної дії ТС-40М, ТС-40С, ТС-40К (табл. 1). Ефективна експлуатація скребкових транспортерів потребує точних знань їх конструкції і правил технічного обслуговування.

Транспортер скребковий ТС-40М. Використовують для подачі подрібненої зеленої маси, силосу і сінного борошна в кормоцехах різноманітного призначення, а також використовують як самостійне обладнання. Скребковий транспортер ТС-40С є модифікацією транспортера ТС-40М (рис. 1).

Транспортер скребковий ТС-40К

Використовують для відбору коренебульбоплодів від шнеків-живильників ТК-5Б і ТК-5 і подачі маси на обробку в подрібнювачі.

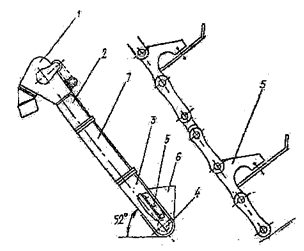

Рис. 1. Загальний вигляд транспортера скребкового ТС-40М

Скребковий транспортер ТС-40К відрізняють від транспортера ТС-40М тим, що робоча вітка транспортера відчинена, дно кожуха частково виконано у вигляді решітки і верхня секція має люк для видалення землі, дрібного каміння. У нижній частині транспортера ТС-40М розташований приймальний бункер, який примикає до шнеків-живильників транспортера ТК-5К (рис. 2).

Рис. 2. Загальний вигляд транспортера-живильника ТК-5Б

Технічне обслуговування

За транспортерами передбачено щозмінне, періодичне технічне обслуговування і технічне обслуговування при зберіганні. ЩТО забезпечує безвідмовну роботу транспортера, запобігає передчасним спрацюванням і подовжує строки служби транспортера. При виконанні ЩТО з початку роботи очищують ланцюги і скребки від корму, бруду; перевіряють надійність кріплення приводу транспортера до привідної станції і при необхідності закріплюють.

Таблиця 1 – Технічна характеристика скребкових транспортерів

Показник	Марка транспортера
	ТС-40М	ТС-40С	ТС-40К
Продуктивність, м3/год.	40	40	40
Швидкість скребків, м/с	1,16	0,31	0,38
Встановлена потужність, кВт	3,0	1,5	1,5
Маса, кг	650	550	530
Габарити, мм
довжина	6155	7440	7440
переріз кожуха	675x1925	680x1450	680x1450

Таблиця 2 – Можливі несправності транспортерів і способи їх усунення

Несправність	Причина	Спосіб усунення
Буксують і нагріваються клинові паси приводу	Ослаб натяг пасів. Зносилися паси	Натягнути паси згідно вимогам. Замінити паси
Невірно вкладається на зірочки приводний ланцюг	Подовжився ланцюг у результаті спрацювання	Натягнути або вкоротити ланцюг
Перекошені або перекидаються скребки і тягового ланцюга	Нерівномірний і недостатній натяг тягових ланцюгів	Вирівняти і збільшити до норми натяг ланцюгів

Перевіряють надійність кріплення скребків до ланцюга. При необхідності усувають пошкодження. Перевіряють натяг клинопасової передачі, ланцюгової передачі, а також транспортерної стрічки. При виході параметрів натягу за межі, вказані в «Основних регулюваннях» виконують необхідні операції з усунення виявлених несправностей (табл. 2). Змащують транспортер згідно з таблицею мащення (табл. 3).

Таблиця 3 – Мащення скребкових транспортерів ТС-40М, ТС-40С, ТС-40К

Місце мащення	К-сть точок мащення	Мастильні матеріали	Періодичність, год.
Підшипникові опори: ведучого вала контрпривідного вала	2 4	Солідол, Ж-2 ТУ У 308 02090.001-2000 -//-	120 120

Продовження таблиці 3

1	2	3	4
Натяжні гвинти ведучого вала та електродвигуна	4	-//-	Через 6 місяців
Привідний ланцюг	По всій довжині	Масло 1Ап-15В ГОСТ 23652-79	30
Тяговий ланцюг полотна транспортера	-//-	-//-	120
