Міністерство аграрної політики та продовольства україни

ЖИТОМИРСЬКИЙ НАЦІОНАЛЬНИЙ АГРОЕКОЛОГІЧНИЙ УНІВЕРСИТЕТ

Методичні рекомендації

ДО ВИКОНАННЯ ЛАБОРАТОРНОЇ РОБОТИ №8

НА ТЕМУ: «ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ЖИВИЛЬНИКІВ І ДОЗАТОРІВ КОРМІВ»

з дисципліни:

Технічне обслуговування машин та обладнання

для студентів ОКР «Спеціаліст» та «Магістр»

кафедри процесів машин і обладнання інженерно-технічного факультету

Житомир, 2014

Мета роботи: вивчити структуру, технологію та правила виконання ТО дозаторів і живильників-завантажувачів кормів.

ЗМІСТ

Теоретичні відомості з теми	2
1.1. Живильник-завантажувач кормів ПЗМ-1,5	2
1.2. Живильник-дозатор ПДК-10	4
1.3.Живильник концентрованих кормів ПК-6Б	6
1.4 Дозатор живильний ДП-1	7
1.5. Дозатор тарілчастий малий МТД-4А	8
2.Хід проведення	10
3.Правила техніки безпеки	10
4.Вимоги до звіту	11
5. Вимоги до захисту	11

Матеріальне забезпечення: плакати; інструмент методичні рекомендації, макети дозатори і живильники-завантажувачі кормів.

Навчальні матеріали

1. Брагінець М.В., Педченко П.В., Резчик І.Г. Монтаж, експлуатація і ремонт машин у тваринництві. - K.: Вища шк. 1991.

2. Статних М.Н. Технічне обслуговування та ремонт машин і обладнання ферм. - K.: Урожай, 1973.

3. Андреев П.А., Муллаянов Р.Г., Лисовский А.Г. Техническое обслуживание машин и оборудования в животноводстве. - М.: Росагропромиздат, 1991. – 224 с.

1. Теоретичні відомості з теми

1.1. Живильник-завантажувач кормів пзм-1,5

Живильник-завантажувач кормів ПЗМ-1,5 призначений для приймання, накопичення і дозованої подачі подрібненнях кормів в технологічних лініях кормоцехів для виробництва повнораціонних сумішей.

Живильник може дозовано видавати люцерну, конюшину, бобові й злакові трави, силос, сінаж (рис 1).

Таблиця 1 – Технічна характеристика живильника-дозатора ПЗМ-1,5

Показник	Значення
Продуктивність, т/год.	12...20

Продовження таблиці 1

1	2
Місткість бункера, м3	30
Встановлена потужність, кВт	9,5
Швидкість руху конвеєра, м/с	0,001...0,012
Кут нахилу	15°
Ширина лотка по бортах, мм	2820
і Кут підйому лотка	60°
Габаритні розміри, мм	9700x3685x3050
Маса, кг	4310

Технічне обслуговування. При ЩТО очищують живильник від залишків корма, бруду і пилу, перевіряють стан зовнішніх кріплень вузлів і огороджень; відсутність протікання масла з гідросистеми; нагрів підшипникових вузлів (температура корпуса підшипникових вузлів не новин на перевищувати 50...60°С).

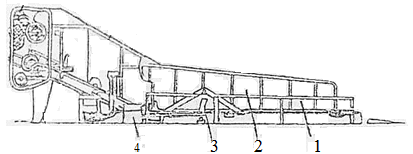

Рис. 1. Живильник-завантажувач кормів ПЗМ-1,5: 1 – огородження; 2 – лоток; 3 – гідроциліндр; 4 – підставка.

При ТО-1 (через 120...140 годин роботи) виконують операції ЩТО і, крім того, очищують поверхні вузлів і електродвигунів від забруднень; перевіряють рівень масла в гідросистемі (у гідробаці масло повинно бути над сіткою фільтра); очищують і перевіряють кріплення скребків конвеєра, при необхідності усувають пошкодження, перевіряють натяг ланцюгових і пасових передач, полотна конвеєра; змащують вузли живильника; перевіряють стан бітера і шнека При необхідності їх ремонтують. Можливі несправності та способи їх усунення наведені в табл. 2.

Таблиця 2 – Можливі несправності живильника ПЗМ-1,5 і способи їх усунення

Несправність	Причина	Засіб усунення
1	2	3
Не вивантажується маса корму	Забруднений гвинтовий транспортер конвеєра. Погано подрібнена маса, намотується на бітер	Очистити гвинтовий транспортер. Слідкувати за подрібненням маси

Продовження таблиці 2

1	2	3
Перегрів підшипникових вузлів (більше 50...60°С)	Недостатня або надлиш-кова змазка; забруднені підшипники; перекос підшипникових вузлів	Розбирають і промивають підшипникові вузли. Забезпечують нормальну змазку
При справній гідро- системі лоток підіймається повільно або зовсім не підіймається	Тече масло через ущільнені кільця насоса. Потрапляє повітря в систему. Недостатня кількість масла в гідросистемі	Замінюють сальник, перевіряють затяг накидних гайок трубопроводу. Доливають масло до норми
Не вмикається електродвигун. Вольт­метр показує наявність напруги	Перегрів запобіжників у ланцюгах керування	Усувають причину перегорання, замінюють запобіжник
Не горять сигнальні лампочки, електро-двигуни працюють	Перегоріли запобіжники ланцюга сигналізації електрошафи	Усувають причину перегорання, замінюють запобіжник
Не працюють елект­родвигуни, немає тукового сигналу; вольтметр не показує наявність напруги	Відсутність напруги в електромережі. Перего­ріли запобіжники в електрошафі	Перевіряють напругу на лінії вольтметром. Перевіряють справність електрообладнання, замінюють запобіжники
